نظرة عامة على المنتج

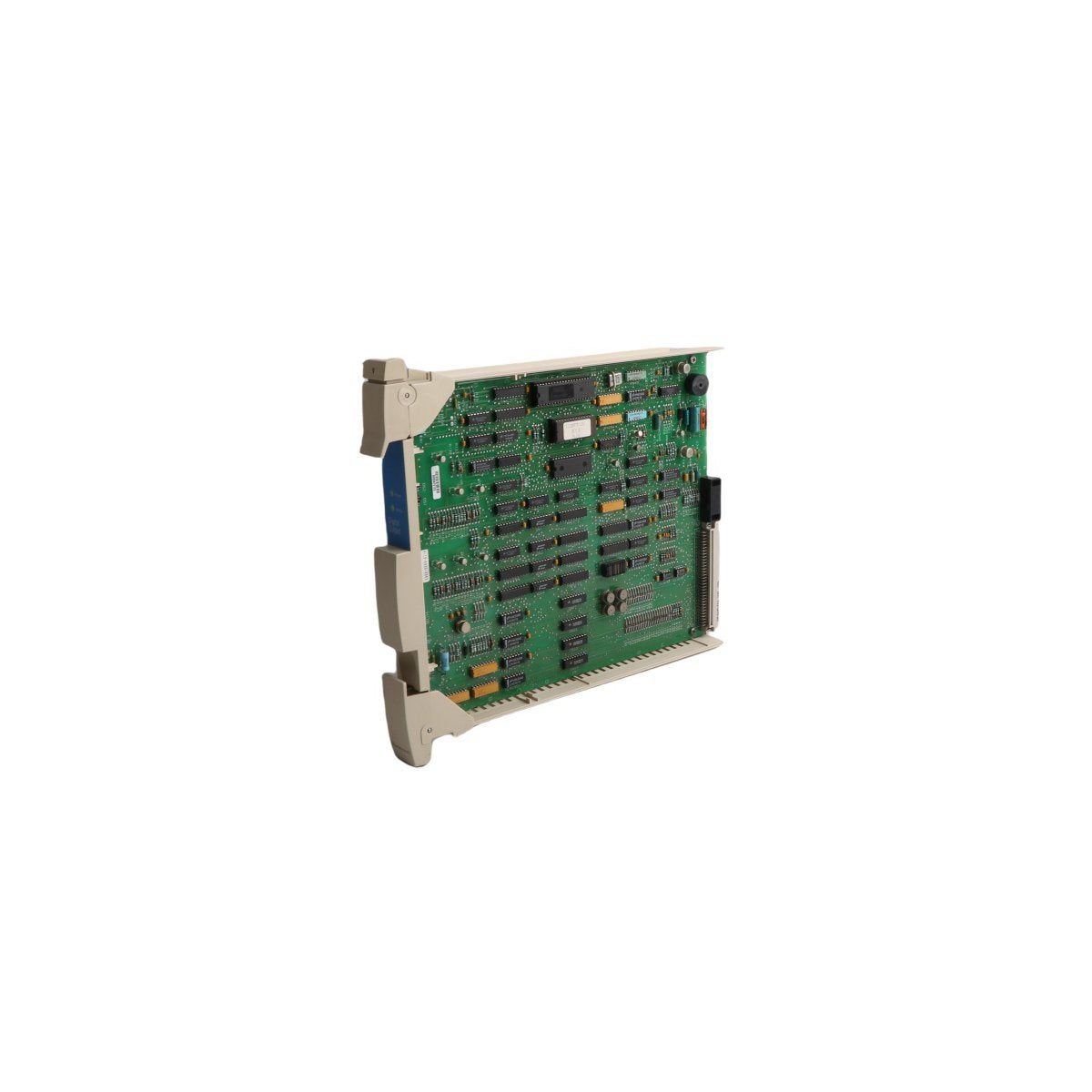

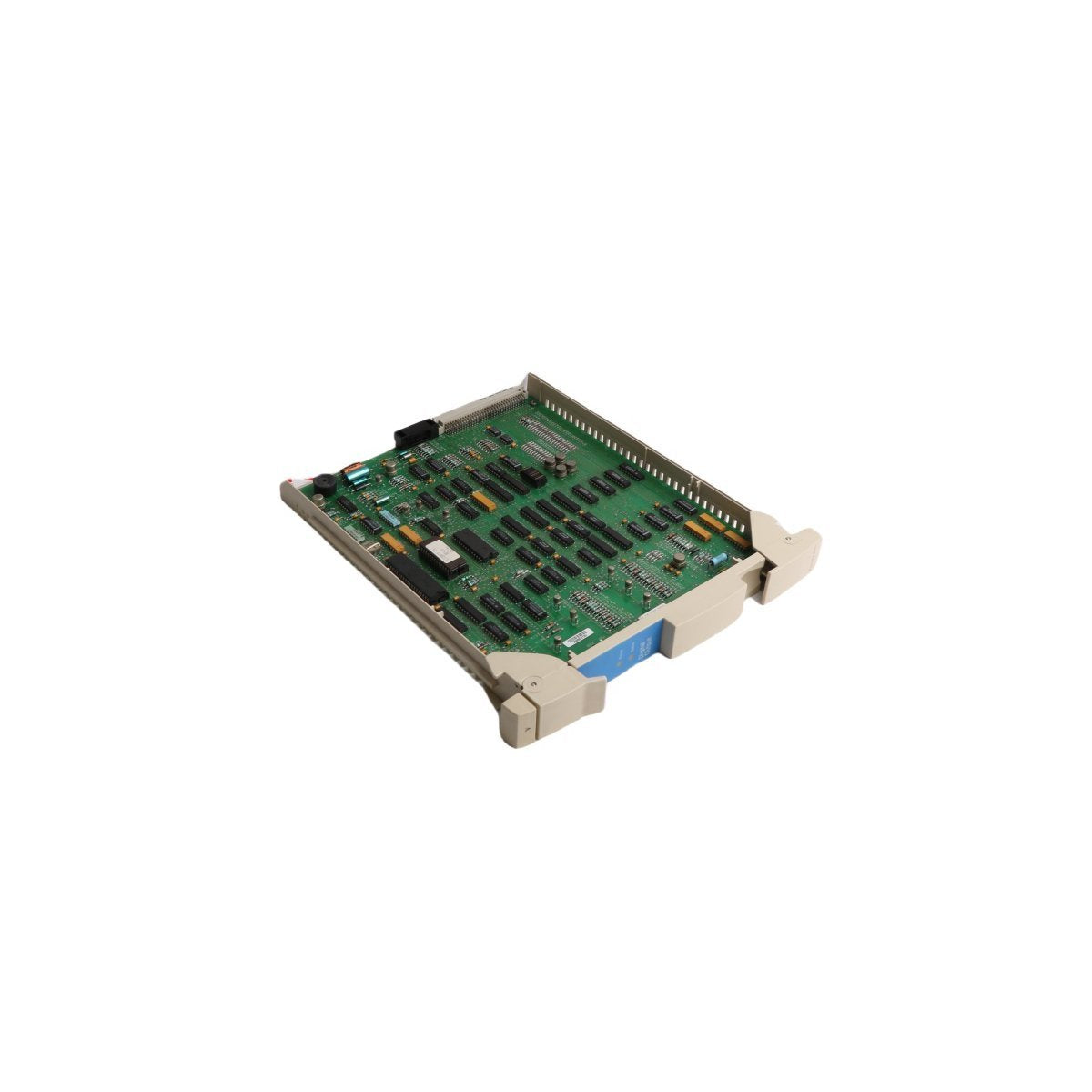

إن Honeywell 51304487-100، والمعروف بـ MU-PDOX02، هو بطاقة معالج الإدخال/الإخراج الرقمي (IOP) عالية الأداء مصممة لبيئات التحكم Experion PKS وTDC 3000. تعمل هذه الواجهة المنفصلة ذات الـ 16 قناة كجسر قيادة أساسي بين وحدة التحكم المركزية DCS ومختلف الأجهزة الثنائية الموجودة في الميدان. من خلال ترجمة تعليمات المستوى المنطقي إلى تبديل كهربائي عالي التكامل، يتيح MU-PDOX02 الأتمتة الدقيقة للمشغلات والصمامات اللولبية وبادئات المحركات. تم تحسين بنيته لتنفيذ الإشارات بزمن وصول منخفض وعزل كهربائي صارم، مما يضمن تنفيذ تسلسلات العمليات الحرجة بدقة التوقيت المطلوبة لدورات التصنيع وإنتاج الطاقة المعقدة.

مقاييس الأداء الفني وتفاصيل الأجهزة

• كثافة القنوات 16 قناة إخراج منفصلة ومستقلة

• بيئة النظام Honeywell Experion PKS / TDC 3000 (PM/APM/HPM)

• تكوين الإخراج مخرجات رقمية قابلة للتوجيه/موصلة بالحافلة

• التشخيصات مراقبة صحة القنوات المدمجة والتحقق من حلقة التغذية الراجعة

• حماية الإشارة عزل جلفاني لحماية المنطق الأساسي من الظواهر العابرة في الجانب الميداني

• تنسيق الواجهة بصمة بطاقة IOP قياسية للتركيب عالي الكثافة على الرفوف

• الوزن المادي 0.68 كجم

• الأبعاد 2.9 × 31.7 × 27.8 سم

• بلد المنشأ الولايات المتحدة الأمريكية

• الامتثال رمز HS 8537101190

سيناريوهات التحكم الصناعي والاستخدام الميداني

تم تصميم MU-PDOX02 لتوفير تحكم منفصل موثوق به عبر مختلف القطاعات الصناعية الصعبة بين الشركات.

• تسلسل الصمامات الآلي التحكم في دورة عمل الصمامات التي تعمل بالملف اللولبي في مفاعلات الدفعات الكيميائية حيث يعد التوقيت الدقيق أمرًا ضروريًا لاتساق المنتج.

• توصيل مركز المحرك توفير إشارات التبديل بجهد 24 فولت تيار مستمر المطلوبة لتشغيل أو فصل بادئات المحركات الكبيرة في مصانع التصنيع الثقيلة.

• إدارة الإنذارات المعتمدة على المنطق تنشيط الأضواء الوامضة المحلية، وصفارات الإنذار، ومؤشرات الحالة استجابة للانحرافات المكتشفة في العملية أو تنبيهات السلامة.

• تنظيم الأنظمة الهوائية إدارة صمامات الهواء متعددة الفتحات لأنظمة مناولة المواد والفرز المعقدة.

• دعم الأنظمة القديمة العمل كعنصر استبدال أو توسيع حاسم للبنى التحتية الراسخة TDC 3000، مما يضمن الأهمية التشغيلية على المدى الطويل دون الحاجة إلى إصلاحات شاملة للنظام.
