نظرة عامة على المنتج

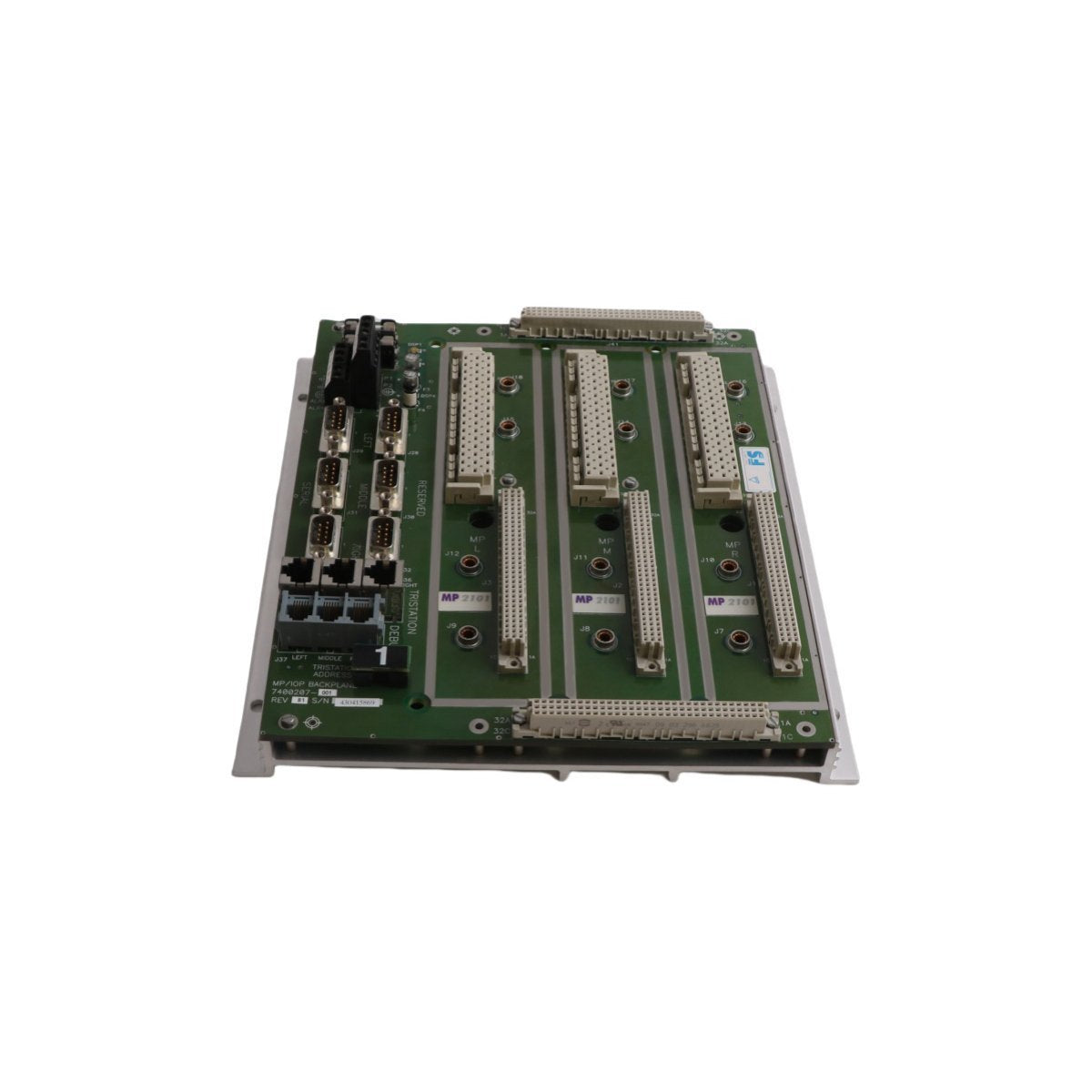

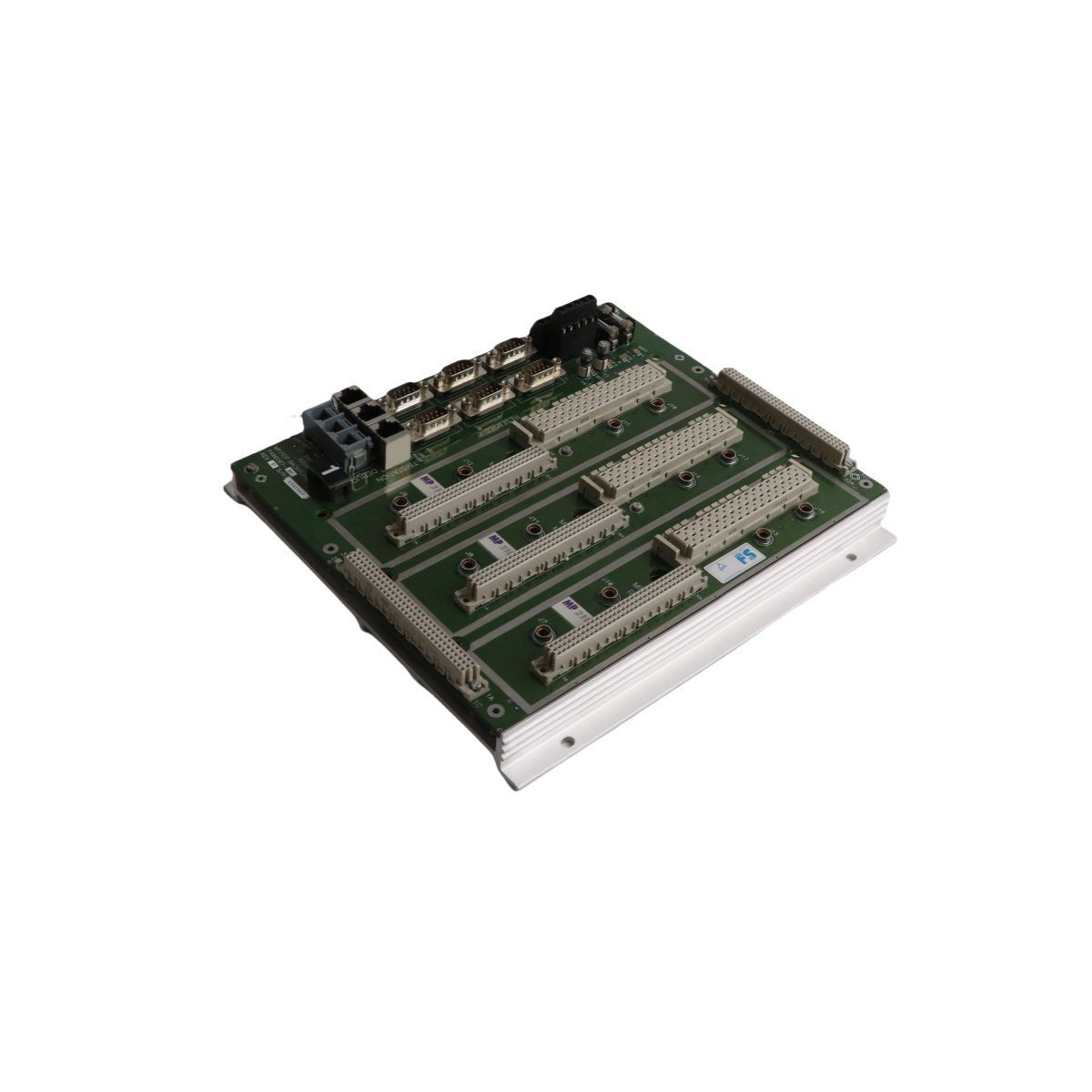

يُعد المنتج 7400207-001، المعروف عادةً باسم MP2101، لوحة أساسية للمعالج الرئيسي عالية التوافر ومصممة لنظام Triconex™ لأدوات السلامة (SIS). تم تصميم واجهة الأجهزة الحيوية هذه لدعم بنية TMR (الترادفية ثلاثية الوحدات)، مما يوفر مسار التثبيت الأساسي والاتصال للمعالجات الرئيسية الثلاثة المستقلة التي تدير منطق النظام. باستخدام آلية تصويت 2 من أصل 3 (2oo3)، يضمن MP2101 تنفيذ قرارات السلامة الحرجة - مثل إيقاف التشغيل في حالات الطوارئ - دون أي نقاط ضعف أحادية الفشل. تُعد هذه اللوحة الأساسية مكونًا أساسيًا لبيئات الأتمتة عالية التكامل، وهي معتمدة لتطبيقات SIL 3 حيث يُعد التشغيل المستمر ومنطق الأمان غير القابل للتفاوض من المتطلبات الأساسية.

البنية الأساسية والتكوين المادي

• مواصفات النموذج MP2101

• التجميع الهندسي 7400207-001

• تكرار النظام دعم الأجهزة المتكررة ثلاثية الوحدات (TMR)

• نطاق التوافق محسّن لأنظمة Tricon v9 و v10 و v11

• دعم المعالجة مصمم لمعالجات بسرعة 50 ميجا هرتز وبسعة ذاكرة 16 ميجا بايت

• مزامنة معدل المسح يدعم تنفيذ المنطق عالي السرعة وصولًا إلى 15 مللي ثانية

• التحمل البيئي نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +70 درجة مئوية

• قدرة الصيانة يدعم استبدال وحدة المعالج القابلة للتبديل السريع

• واجهة البرمجة متوافق تمامًا مع برنامج TRISTATION™ 1131

• الكتلة الفيزيائية 1.3 كجم

• أبعاد المساحة الأرضية 24.7 سم × 23.0 سم × 6.0 سم

• شهادة السلامة SIL 3 (مستوى سلامة السلامة 3)

• حالة الإنتاج نشط / متوفر في المخزون

نشر السلامة عالية التكامل

تُعد لوحة MP2101 المحور المركزي لمنطق السلامة في أكثر البيئات الصناعية تطلبًا في العالم:

حماية الطاقة النووية والحراريةتعمل بمثابة العمود الفقري المنطقي لأنظمة إدارة الموقد (BMS) وأنظمة حماية المفاعل، حيث تضمن المزامنة ثلاثية القنوات استجابات دقيقة بالمللي ثانية لظروف الاضطراب.

إيقاف تشغيل الطوارئ البتروكيماوية (ESD)توفير منصة مقاومة للأخطاء مطلوبة لمراقبة آلاف نقاط الضغط ودرجة الحرارة الحرجة عبر المصفاة، مما يضمن تحقيق حالة آمنة أثناء انحرافات العملية.

أنظمة سلامة المنصات البحريةاستخدام هيكلها المقاوم للاهتزاز لإدارة اكتشاف الحرائق والغاز (F&G) والعزل في حالات الطوارئ على منصات المياه العميقة، حيث تكون الضغوط البيئية ثابتة.

التحكم في عملية الدفعات الكيميائيةتنفيذ منطق التشابك المعقد للسلامة الذي يمنع تفاعلات الهروب الخطرة، مع الاستفادة من سعتها التخزينية العالية للتعامل مع حلول منطق السلامة الواسعة.

حماية التوربينات والضواغط من السرعة الزائدةالتفاعل مع الإدخال/الإخراج عالي السرعة لتوفير حماية محددة من السرعة الزائدة للأصول الدوارة الكبيرة، مما يحمي المعدات التي تبلغ قيمتها ملايين الدولارات من الفشل الميكانيكي الكارثي.
