نظرة عامة على المنتج

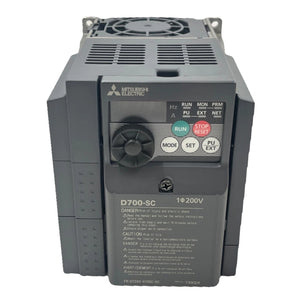

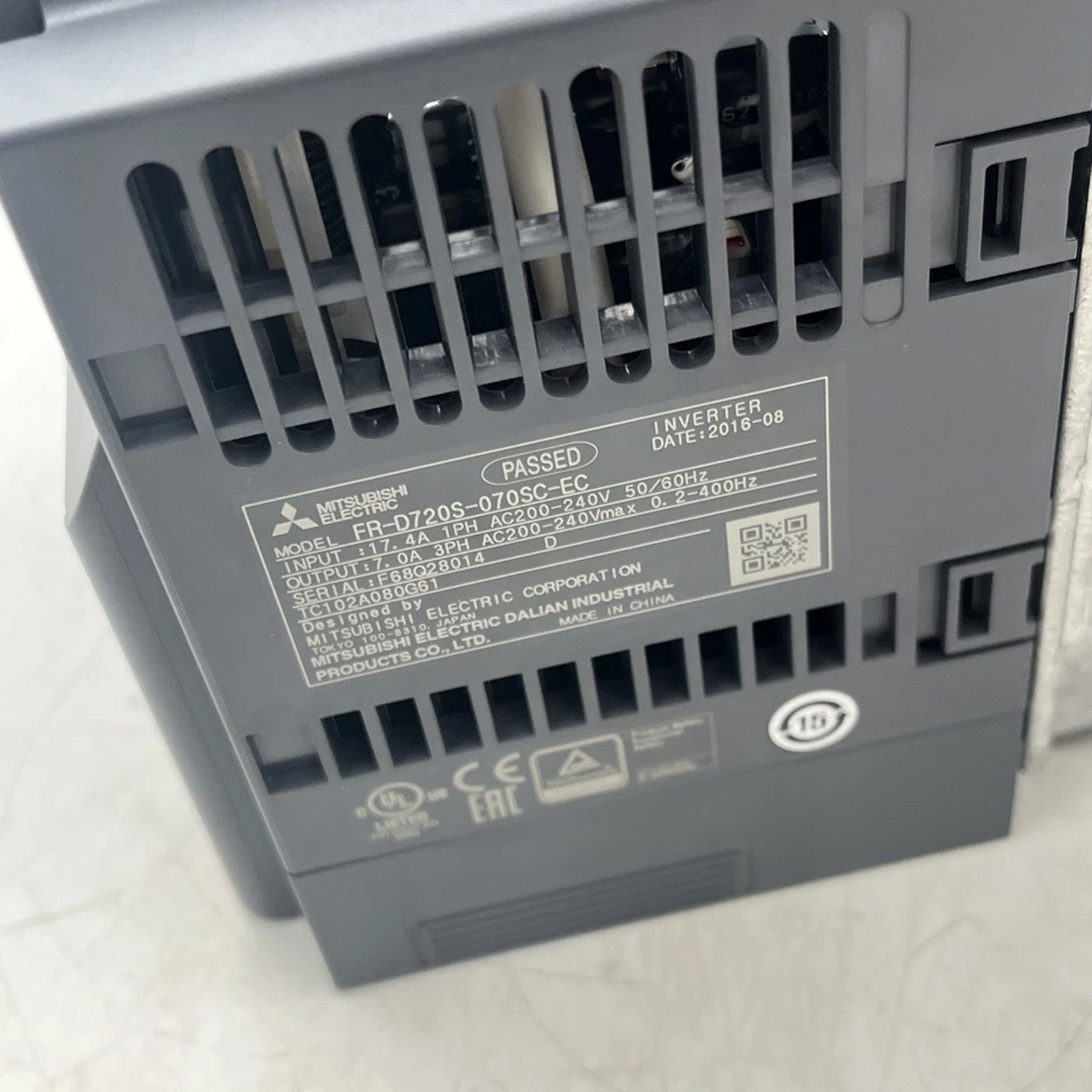

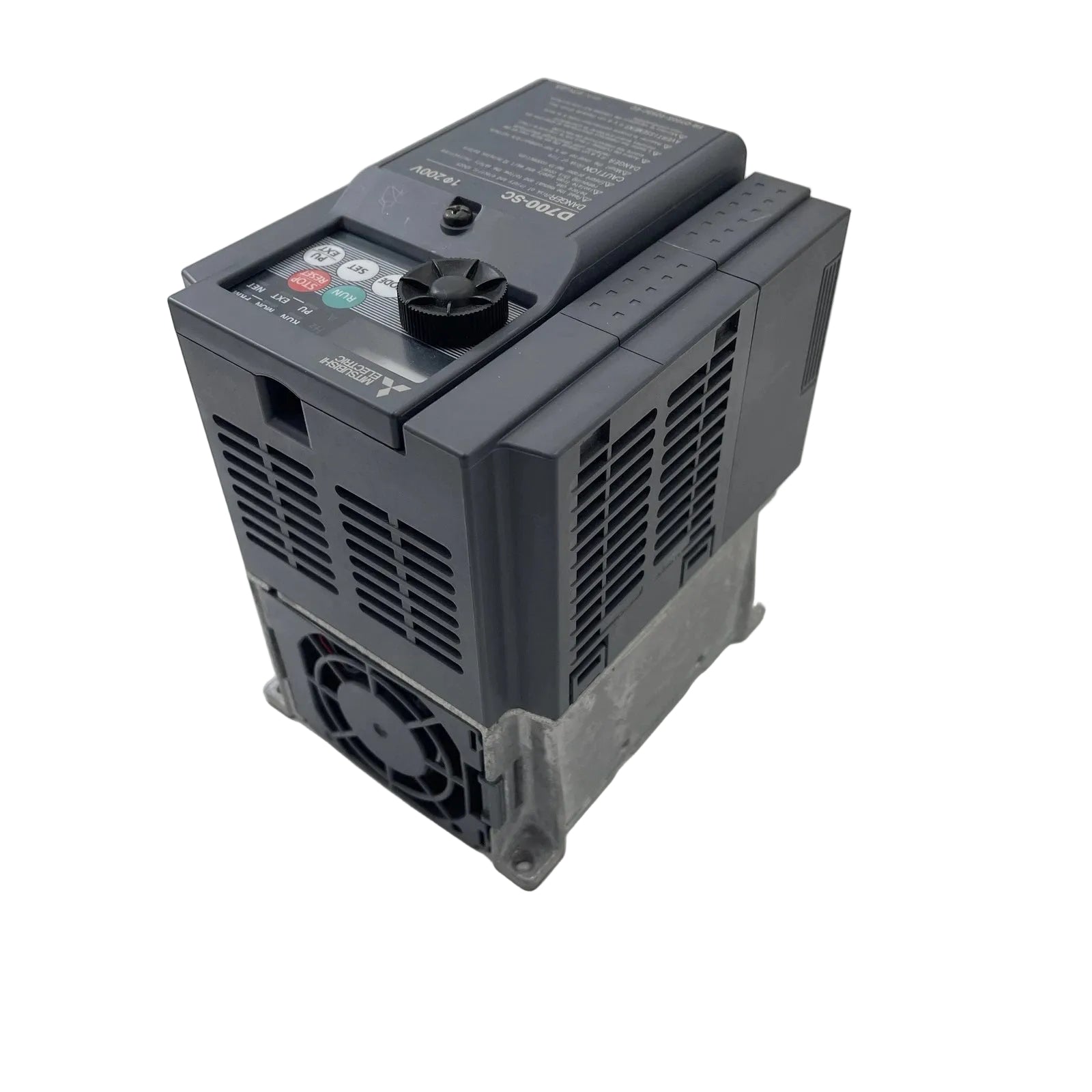

ينتمي الجهاز FR-D720S-070SC-EC إلى سلسلة Mitsubishi Electric FR-D700-SC الشهيرة، والتي تمثل قمة تكنولوجيا محركات الأقراص فائقة الصغر للتحكم في المحركات الصناعية. يوفر هذا العاكس أحادي الطور من فئة 200 فولت خرجًا قويًا بقدرة 1.5 كيلو واط، وهو مصمم خصيصًا لتحسين أداء المحركات الحثية في البيئات محدودة المساحة. من خلال تطبيق التحكم المتقدم في متجه التدفق المغناطيسي للأغراض العامة، تضمن الوحدة عزم دوران بدء تشغيل عاليًا واستقرارًا فائقًا للسرعة حتى عند الترددات المنخفضة. يدمج هذا النموذج ميزات أمان أساسية، بما في ذلك إيقاف عزم الدوران الآمن (STO)، مما يوفر حلًا قائمًا على الأجهزة لمنع إعادة تشغيل المحرك عن طريق الخطأ. يوازن هيكله بين التحكم في تعديل عرض النبضة عالي التردد والكفاءة الحرارية، مما يجعله خيارًا مثاليًا للناقلات والمضخات وآلات التعبئة والتغليف المتطورة حيث لا يمكن التفاوض على الدقة والموثوقية.

المزايا التقنية الأساسية

التحكم المتقدم في المتجهات والأداء

يستخدم هذا العاكس التحكم في متجه التدفق المغناطيسي للأغراض العامة لتحقيق عزم دوران بدء تشغيل بنسبة 150٪ عند 1 هرتز فقط. تتيح هذه القدرة للمحرك التعامل مع بدء التشغيل الحمولات الثقيلة بسهولة، مما يضمن تسارعًا سلسًا للتطبيقات الصناعية ذات الاحتكاك العالي.

السلامة والتكامل مع المعايير

يشير الرمز "SC" إلى تضمين وظيفة إيقاف عزم الدوران الآمن (STO). تتوافق دائرة الأمان المتكاملة هذه مع معايير EN ISO 13849-1 Cat 3 / PLd و IEC 61508 SIL2، مما يلغي الحاجة إلى موصلات مغناطيسية مزدوجة ويقلل بشكل كبير من تعقيد أسلاك الخزانة وتكاليفها.

هندسة اتصالات موثوقة

مزودة بواجهة RS-485 قياسية، تدعم الوحدة بروتوكول Modbus-RTU أصلاً. يسمح هذا بالاندماج السلس في شبكات PLC الموجودة، مما يتيح المراقبة عن بعد لمعلمات المحرك، وأوامر التردد، وتشخيص الأخطاء في الوقت الفعلي دون وحدات اتصالات إضافية.

المواصفات الفنية

دليل التركيب والصيانة

للحصول على أفضل تبديد للحرارة، قم بتركيب FR-D720S-070SC-EC عموديًا على سطح مستوٍ، مع ضمان مسافة لا تقل عن 50 مم فوق الوحدة وتحتها. استخدم أطراف التوصيل الزنبركية المدمجة لأسلاك دائرة التحكم لضمان توصيلات مقاومة للاهتزاز، وهو أمر بالغ الأهمية بشكل خاص في بيئات الناقلات عالية الاهتزاز.

عند تكوين وظيفة إيقاف عزم الدوران الآمن (STO)، قم بإزالة وصلة التوصيل بين الأطراف S1 و S2 و PC فقط عند التوصيل بمرحل أمان خارجي. للحماية الكهربائية، قم بتركيب قاطع دائرة مصبوب (MCCB) أو فيوز على جانب الإدخال لمنع تلف المحرك من تيارات الاندفاع. افحص مروحة التبريد الداخلية بانتظام وقم بتنظيف أي تراكم للغبار من زعانف المشتت الحراري للحفاظ على عمر تصميم يبلغ 10 سنوات للمكثفات الداخلية.

المزايا الهندسية

بصمة مدمجة وتركيب جنبًا إلى جنب

تتميز سلسلة D700 بتصميم حراري عالي الكفاءة يسمح بالتركيب جنبًا إلى جنب. وهذا يقلل من إجمالي عرض العلبة المطلوب لأنظمة المحركات المتعددة، مما يقلل من تكاليف اللوحة مع الحفاظ على درجات حرارة تشغيل آمنة.

طول العمر والتشخيص

تستخدم Mitsubishi Electric مكونات عالية الجودة مصممة لعمر خدمة يتجاوز 10 سنوات. يتضمن المحرك تشخيصات متطورة للتقادم لمكثفات الدائرة الرئيسية ومروحة التبريد، مما ينبه المشغلين قبل أن يؤدي فشل المكون إلى توقف غير مخطط له.

تحديث سلس

مع اقتراب سلسلة FR-D700 من انتقال دورة حياتها، يوفر هذا النموذج منصة مستقرة ومثبتة للأنظمة الحالية بينما يقدم مسار ترحيل واضح إلى سلسلة FR-E لمستقبل خطوط التشغيل الآلي عالية الطلب.

التسليم واللوجستيات

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع.

شركاء الشحن: عن طريق DHL / FEDEX / UPS.

حالة المخزون: مخزون المصنع الأصلي مختوم.

الأسئلة الشائعة التقنية

س1: ما هي فائدة اللاحقة "EC" في هذا الطراز؟

ج1: تحدد اللاحقة "EC" الإصدار الأوروبي/العالمي، والذي يتميز بمفتاح منطقي للغوص/المصدر للمدخلات الرقمية ويستخدم أطراف توصيل زنبركية لأسلاك أسرع وأكثر موثوقية مقارنة بأطراف التوصيل اللولبية التقليدية.

س2: هل يمكنني استخدام هذا المحرك مع مدخل ثلاثي الأطوار 200 فولت؟

ج2: لا، تم تصميم FR-D720S-070SC-EC خصيصًا لمدخل تيار متردد أحادي الطور 200-240 فولت. يقوم بتحويل هذا إلى خرج ثلاثي الأطوار للمحرك. لمتطلبات الإدخال ثلاثي الأطوار، يجب استخدام سلسلة FR-D720 (بدون "S").

س3: كيف تحسن وظيفة إيقاف عزم الدوران الآمن (STO) نظامي؟

ج3: يوفر STO إيقافًا آمنًا على مستوى الأجهزة يمنع المحرك من توليد الطاقة للمحرك. إنها طريقة أمان أسرع وأكثر موثوقية من استخدام الإيقافات القائمة على البرامج أو الموصلات الميكانيكية، وتلبي معايير السلامة الدولية.

س4: ما هو أقصى طول للكابل المدعوم لتوصيل المحرك؟

ج4: لهذا الطراز 1.5 كيلو واط، يتم دعم طول كابل المحرك حتى 50 مترًا. ومع ذلك، إذا كنت تستخدم كابلات طويلة، فتأكد من ضبط تردد الناقل لمنع تعطلات التيار الزائد المزعجة الناتجة عن السعة الضالة.
