نظرة عامة على المنتج

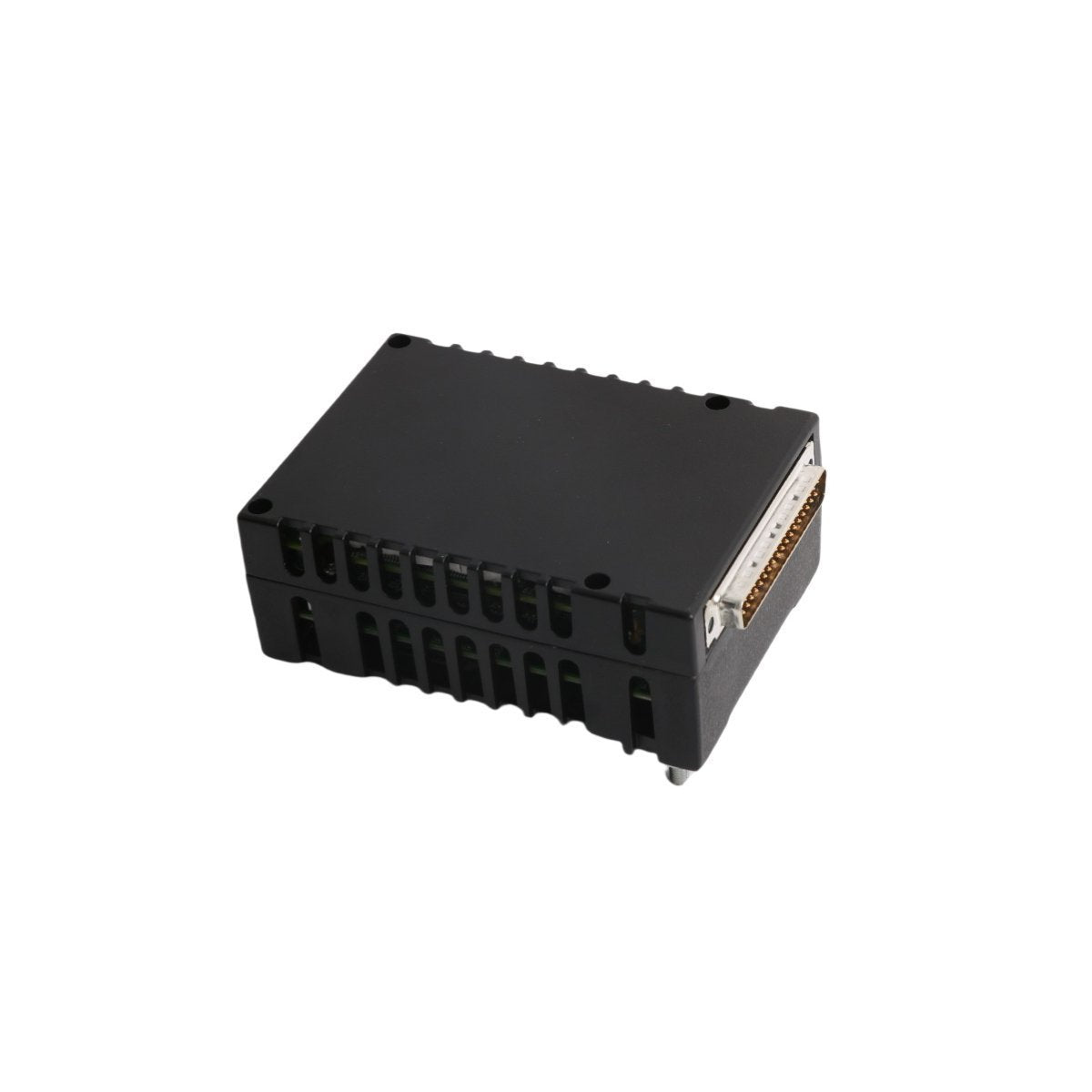

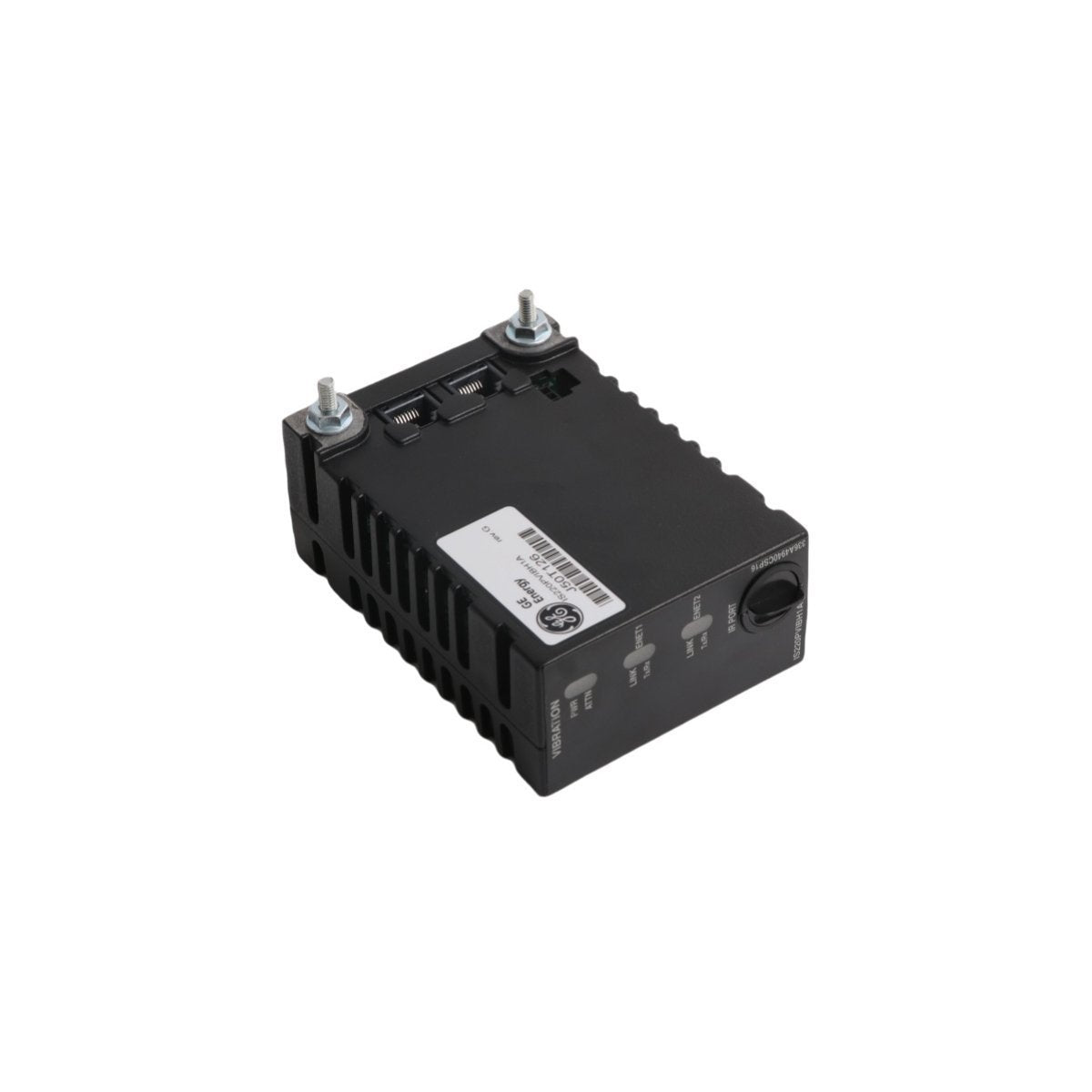

وحدة GE IS220PVIBH1AL هي حزمة إدخال/إخراج اهتزاز (Vibration I/O pack) مصممة لبيئات التحكم Mark VIe حيث تكون حماية الآلات ومراقبة حالتها ضرورية. تربط لوحة طرفية للاهتزاز بشبكات الإدخال/الإخراج القائمة على إيثرنت، مما يتيح الحصول على إشارات الاهتزاز والقرب ومعالجتها بسرعة عالية، وتستخدم هذه الإشارات في الإشراف على المعدات الدوارة.

تدعم هذه الوحدة مدخلات متعددة المستشعرات الموجودة عادةً في أنظمة مراقبة التوربينات والضواغط. وهي مصممة للحفاظ على تدفق البيانات وسلامة النظام من خلال التشخيصات المدمجة ودعم تجاوز الفشل الشبكي، مما يجعلها مناسبة للتركيبات الحساسة التي تتطلب مراقبة مستمرة.

الخصائص التقنية الرئيسية

• النموذج / رقم الطلب: IS220PVIBH1AL

• نوع الوحدة: حزمة إدخال/إخراج اهتزاز

• المنصة النموذجية: بنية إدخال/إخراج Mark VIe

• سعة القنوات: 13 قناة إدخال

• أنواع المستشعرات المدعومة: مقاييس السرعة (Velomitors)، مستشعرات الزلازل، مقاييس القرب (proximitors)، مقاييس التسارع (accelerometers)، إشارات Keyphasor

• نمط الإدخال: مدخلات تفاضلية لرفض الضوضاء

• دعم التحيز والقياس: تعديل تحيز المحول الرقمي التناظري (DAC) لكل قناة لتحسين نطاق تحويل التناظري إلى الرقمي (A/D)

• قواعد تخصيص القنوات

• تدعم قنوات 1 إلى 3 مقاييس التسارع

• مدخلات مقياس القرب مخصصة للقنوات 9 إلى 12

• تدعم القناة 13 إدخال القرب أو Keyphasor

• واجهات الشبكة: منافذ إيثرنت مزدوجة 10/100

• دور اتصال الشبكة: واجهة بين اللوحة الطرفية وما يصل إلى شبكتي إدخال/إخراج إيثرنت

• دعم التكرار: متوافق مع تكوينات نظام Simplex و TMR

• وظائف التشخيص والحماية: مؤقت مراقبة (Watchdog timer)، دعم إعادة تعيين الأجهزة (hardware reset)، مراقبة درجة الحرارة الداخلية

• مراقبة الحالة: ردود فعل حالة لوحة التعثر (Trip board) واستمراريتها أثناء فشل شبكة واحدة

• الحالة: جديد تمامًا

• حالة دورة حياة المنتج: نشط

• بلد المنشأ: الولايات المتحدة الأمريكية

• التوفر: متوفر في المخزون

• الحد الأدنى لكمية الطلب: 1

• الأبعاد التقريبية: 6 × 13 × 8.3 سم

• الوزن التقريبي: 0.38 كجم

• رمز النظام المنسق (HS code): 8537101190

• تطبيق النظام: DCS ومراقبة المعدات الدوارة

• خدمة الاتصال: موجه إيثرنت (Ethernet router)

التطبيقات الصناعية

• مراقبة الاهتزاز والقرب للتوربينات والضواغط والآلات الدوارة الأخرى

• أنظمة حماية الآلات التي تتطلب معالجة مدخلات متعددة المستشعرات

• تركيبات التحكم Mark VIe التي تستخدم شبكات الإدخال/الإخراج القائمة على إيثرنت

• مراقبة حالة عالية التوفر باستخدام مسارات شبكة متكررة

• استبدال التركيبات القديمة لوحدات مراقبة الاهتزاز IS220PVIBH1AL
