نظرة عامة على المنتج

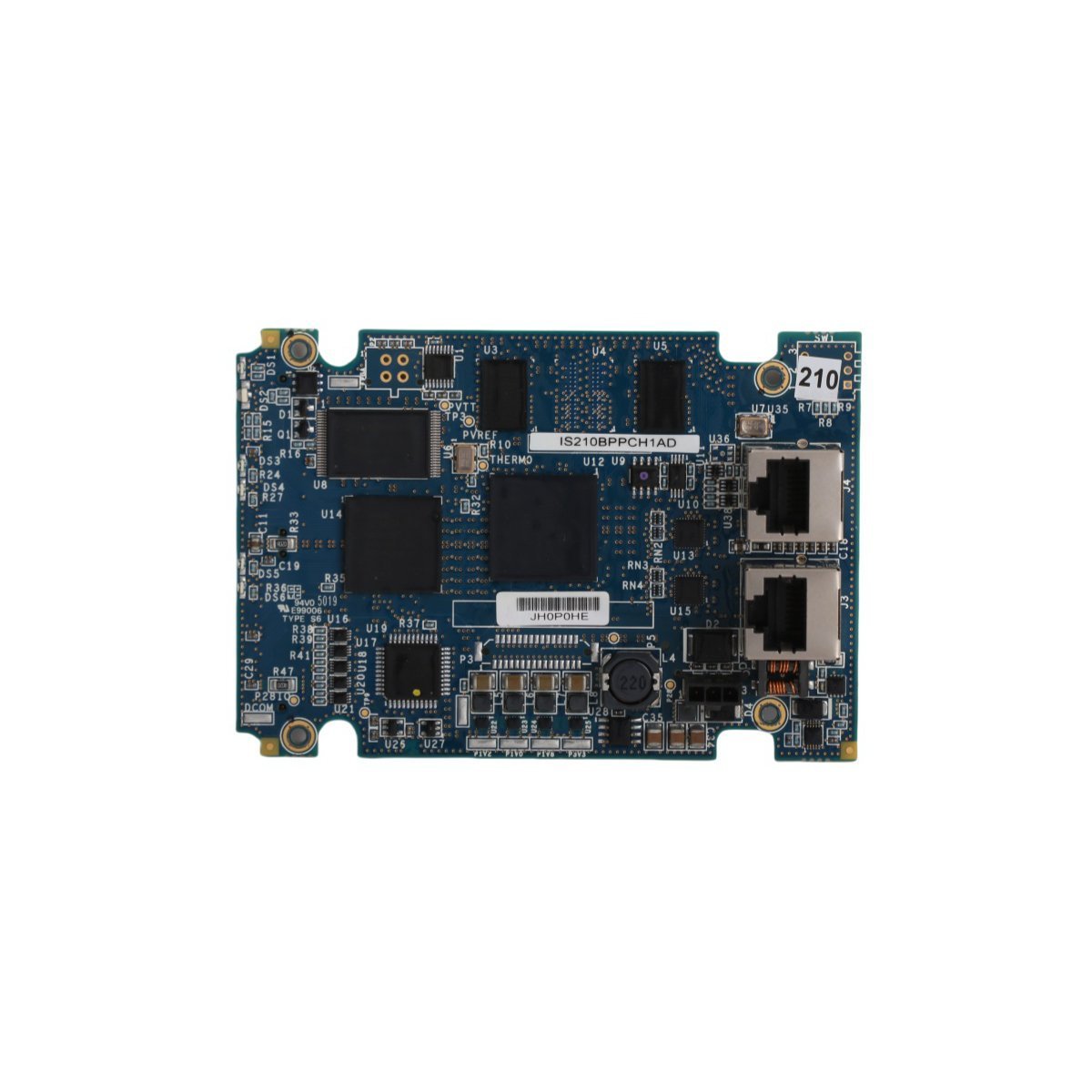

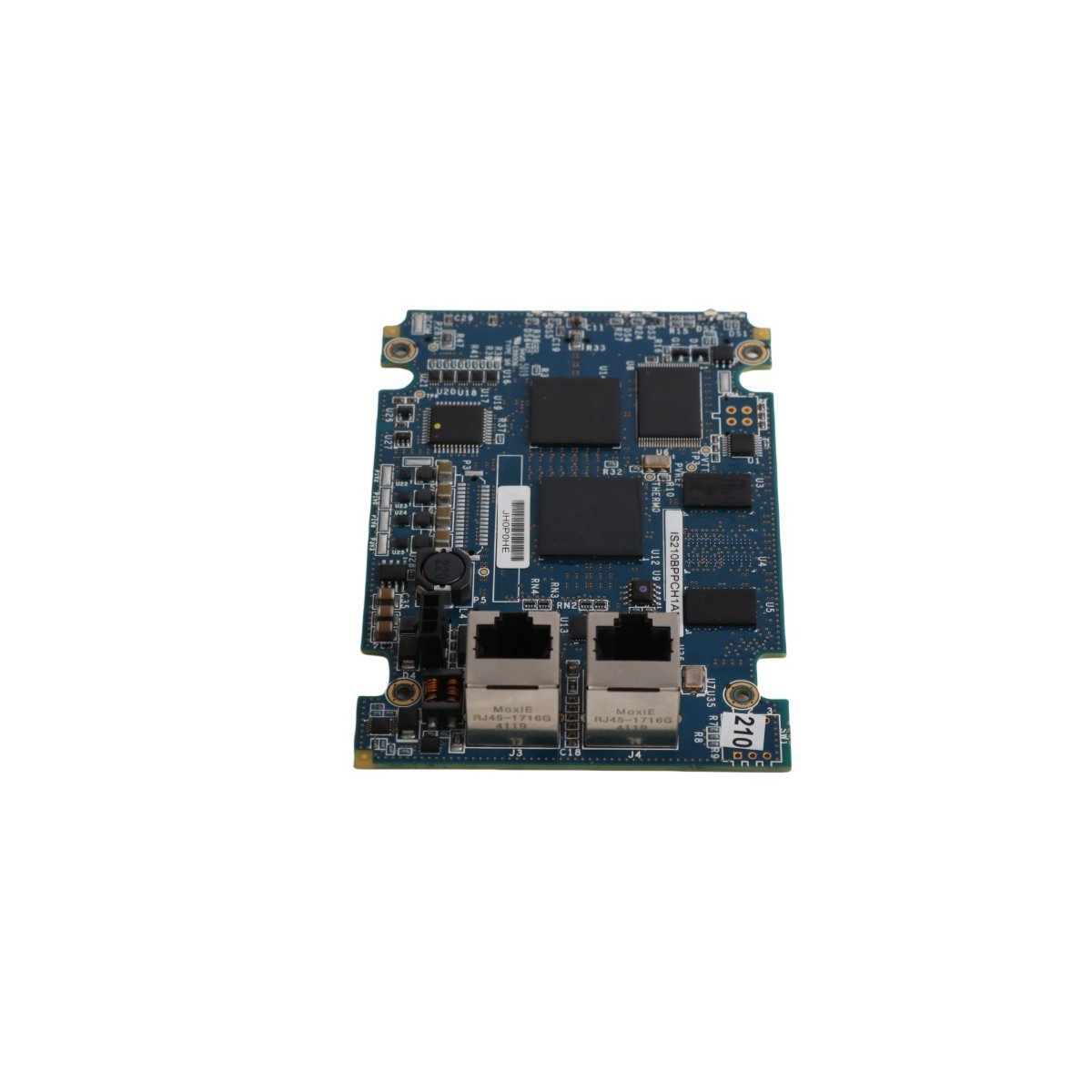

إن اللوحة IS210BPPCH1AD عبارة عن لوحة معالج حزمة إدخال/إخراج تُستخدم داخل تجميعات حزمة الإدخال/الإخراج GE Mark VIe. توفر وظائف المعالجة الأساسية ووصلة الشبكة المطلوبة لحزم الإدخال/الإخراج لتبادل البيانات في الوقت الفعلي مع نظام التحكم عبر شبكة إدخال/إخراج تعتمد على الإيثرنت. تُثبت هذه اللوحة عادةً كتجميع فرعي داخل مبيت حزمة الإدخال/الإخراج بدلاً من استخدامها كوحدة إنهاء ميدانية مستقلة.

يدعم التصميم بنية مدمجة وقابلة للصيانة مع فتحات تثبيت وتباعد للمساند مناسبة لتخطيطات حزمة الإدخال/الإخراج متعددة اللوحات. يسمح موصلان إيثرنت مدمجان باتصال شبكة الإدخال/الإخراج ويدعمان ممارسات اتصالات Mark VIe النموذجية. يتم دمج دائرة تكييف الطاقة وكبتها للمساعدة في حماية الإلكترونيات في بيئات الخزانات الصناعية.

ملاحظة التوافق
هذه اللوحة مخصصة لتصميمات حزمة الإدخال/الإخراج Mark VIe. لا تُحدد عادةً كبديل مباشر لأجهزة نظام السلامة Mark VIeS ما لم تؤكد وثائق النظام الدقيقة والمرجع التبادلي للأجزاء التوافق.

المعلمات الفنية

• الوظيفة: معالج وتجميع فرعي للاتصالات لحزم الإدخال/الإخراج Mark VIe

• واجهة الشبكة: منفذا إيثرنت مزدوجان (RJ45) لاتصال شبكة الإدخال/الإخراج

• بناء لوحة الدوائر المطبوعة: لوحة مزدوجة الجوانب تستخدم تقنية التثبيت السطحي لكثافة المكونات العالية

• التثبيت: نقاط تثبيت مثقوبة في الزوايا؛ تركيب المساند على لوحة حامل/أساس داخل الحزمة

• تصميم الحماية: تنظيم جهد مدمج ومكونات كبت عابر

التطبيقات الصناعية

• إصلاح وتجديد حزم الإدخال/الإخراج Mark VIe التي تتطلب استبدال لوحة المعالج

• قطع غيار للصيانة لأنظمة التحكم في التوربينات التي تستخدم حزم Mark VIe للشبكات المدخلات والمخرجات

• مواقع توليد الطاقة التي تدعم منصات أتمتة توربينات الغاز أو البخار أو الرياح المبنية على Mark VIe

• أعمال خدمة الانقطاع حيث يلزم استعادة اتصالات ومعالجة حزمة الإدخال/الإخراج

• برامج دعم دورة الحياة التي تخزن التجميعات الفرعية لتقليل متوسط وقت الإصلاح لحزم الإدخال/الإخراج
