نظرة عامة على المنتج

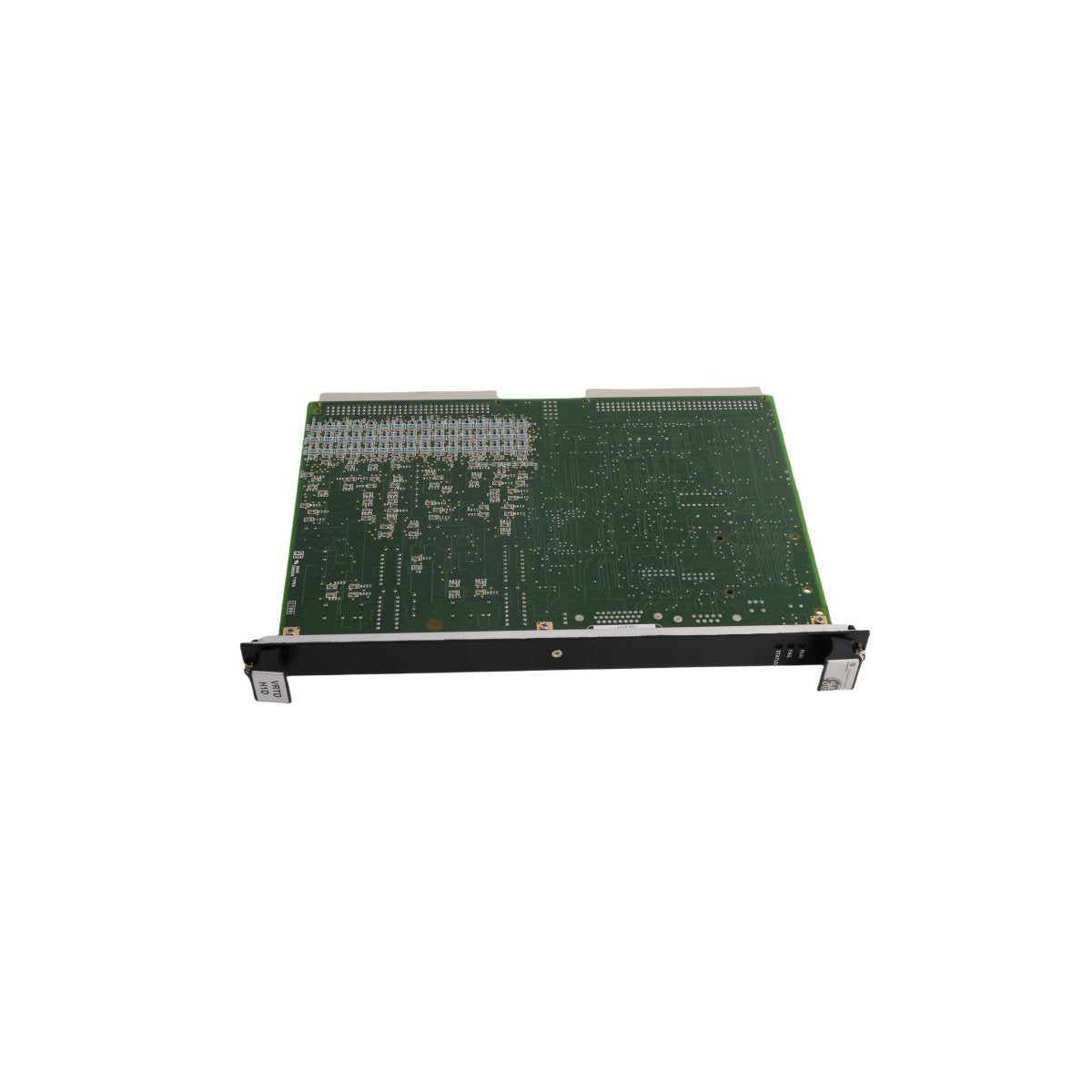

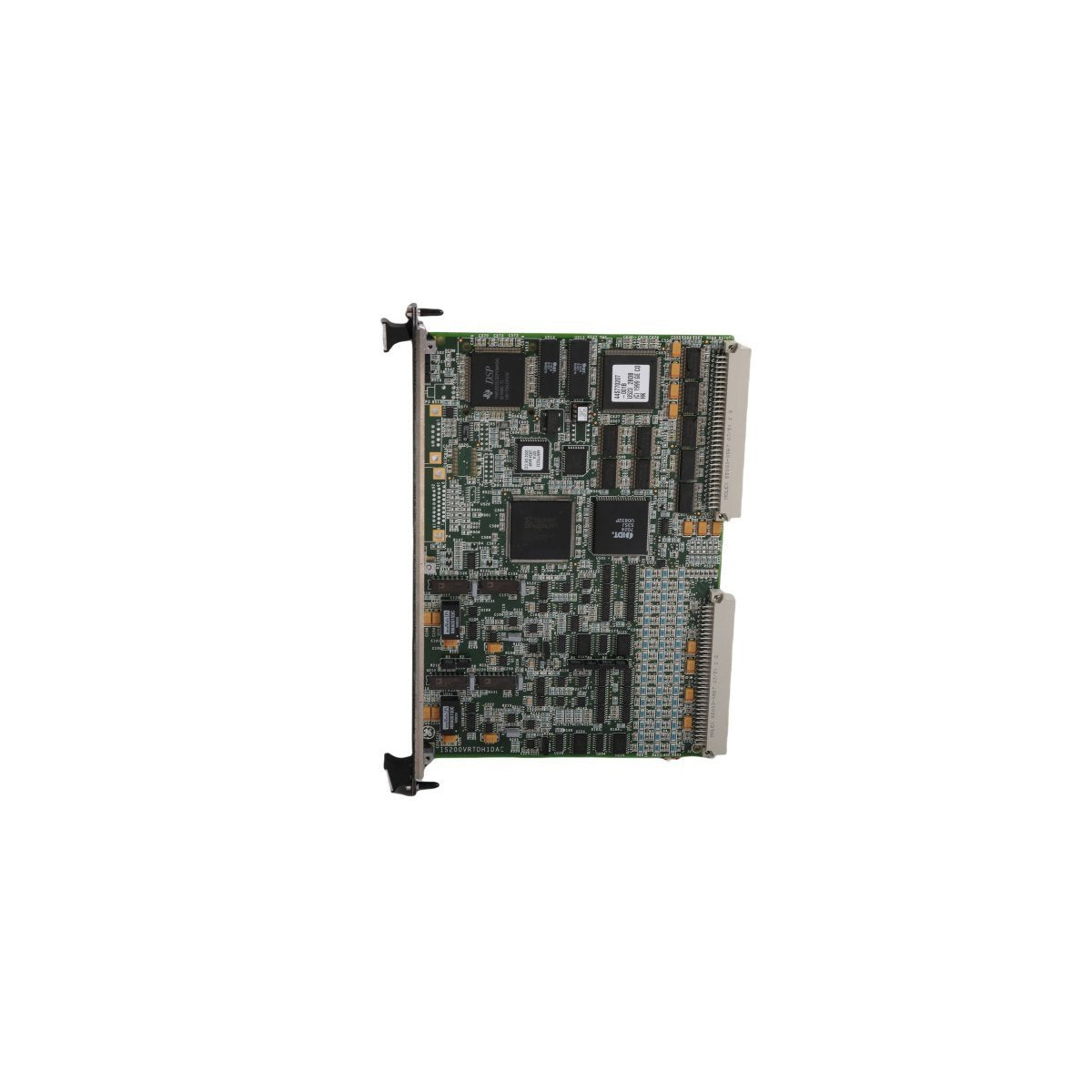

لوحة إدخال جهاز درجة حرارة المقاومة (RTD) عالية الدقة IS200VRTDH1DAC هي لوحة طوّرتها شركة جنرال إلكتريك لمنصات التحكم Speedtronic Mark VI وEX2100. تم تصميم هذه الوحدة لتوفير مراقبة حرارية عالية الدقة لمكونات التوربينات والمولدات الحيوية. من خلال استخدام تقنية تعدد الإرسال المتقدمة وتكييف الإشارة المتخصص، تحول اللوحة بيانات المقاومة الخام من أجهزة RTD المثبتة في الموقع إلى قيم درجة حرارة رقمية. تم تصميم لوحة IS200VRTDH1DAC لبيئات العمل الصناعية الحيوية، وتضمن الكشف عن التغيرات الحرارية بسرعة محددة، مما يدعم كلاً من المراقبة القياسية ووظائف الإيقاف الواقي السريع.

هندسة الأجهزة المتقدمة ومنطق الاستحواذ

تركز بنية IS200VRTDH1DAC على نقاء الإشارة وتحويل البيانات عالي السرعة من خلال مجموعة أجهزة متطورة:

• التحفيز المتعدد الإرسال: يوفر تيار تحفيز متعدد الإرسال بتيار مستمر بقيمة 10 مللي أمبير لأجهزة RTD الميدانية. يقلل هذا النبض الحالي غير المستمر من التسخين الذاتي للمستشعر مع ضمان قياسات مقاومة دقيقة.

• التحويل القائم على VCO: يستخدم محول A/D من نوع مذبذب يتحكم فيه الجهد (VCO)، ويتميز بمحولات الجهد إلى التردد وعدادات العينات لرفض الضوضاء بشكل فائق.

• المسح بسرعتين: يدعم معدلات أخذ عينات متعددة، مما يوفر 4 عينات في الثانية في الوضع العادي وما يصل إلى 25 عينة في الثانية في الوضع السريع للاستجابة الحرارية السريعة.

• توافق واسع للمستشعرات: يتميز معالج الإشارة الرقمية (DSP) المدمج بمكتبات تسوية برمجية لـ 15 نوعًا مختلفًا من أجهزة RTD، مما يضمن دعمًا متعدد الاستخدامات لأجهزة القياس الميدانية.

• قمع التداخل: يتم تطبيق فصل عالي التردد على جميع مدخلات الإشارة للتخفيف من التداخل الكهرومغناطيسي (EMI) الشائع في بيئات محطات الطاقة.

• اكتشاف الأعطال واستعادتها: تحدد المراقبة المتكاملة خارج النطاق الدوائر القصيرة والدوائر المفتوحة على الفور. يتم عزل القنوات المعيبة لحماية سلامة المسح ويمكن استعادتها تلقائيًا بعد فترة تبريد مدتها 20 ثانية.

• القياسات الفيزيائية: لوحة رفيعة على غرار VME تزن 0.3 كجم بابعاد فيزيائية تبلغ 2 × 18.5 × 26.1 سم.

تطبيقات صناعية حرجة للمهام

يتم نشر IS200VRTDH1DAC حيث تكون الدقة الحرارية شرطًا أساسيًا لسلامة النظام وطول عمر المعدات:
