نظرة عامة على المنتج

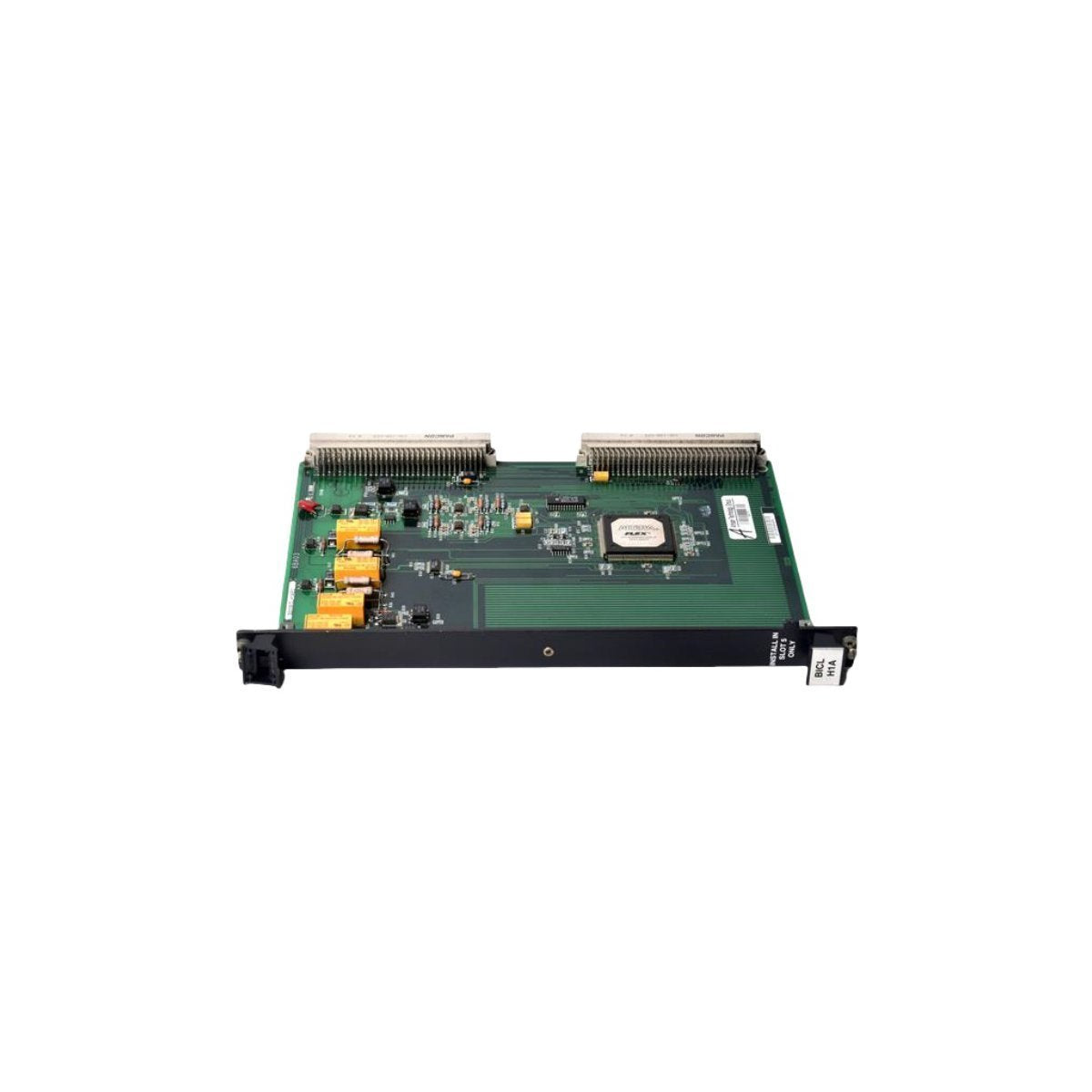

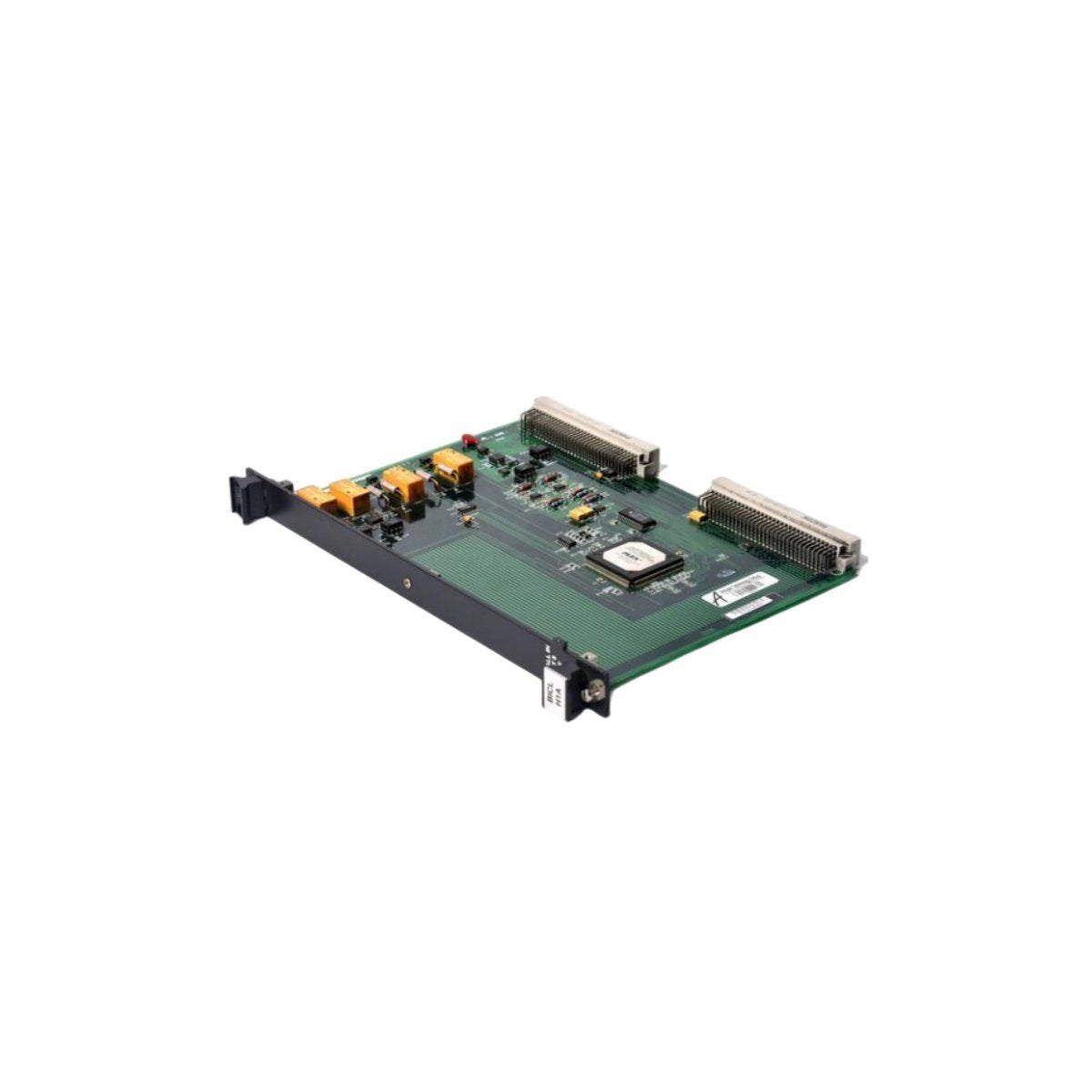

إن GE IS200BICLH1AED عبارة عن بطاقة واجهة جسر تُستخدم في مجموعات EX2100 ومحركات/وحدات تحكم ذات صلة حيث تكون الاتصالات المنسقة بين قسم التحكم الرئيسي ومكونات الجسر ضرورية. كوحدة لوحة دوائر مطبوعة (PCB)، تدعم تبادل الأوامر والتغذية الراجعة لتشغيل الجسر، مما يتيح سلوك تحكم مستقر ومراقبة النظام ضمن بيئات التحكم الصناعية المجاورة للمحركات والتوربينات.

يُستخدم هذا الجزء عادةً في سيناريوهات دعم التركيبات الحالية حيث يكون إصدار اللوحة الصحيح ورقم الجزء ضروريين للحفاظ على التوافق مع أسلاك الخزانة الحالية، ومجموعات الجسر، ووظائف المراقبة.

الخصائص التقنية الرئيسية

• الرقم النموذجي / رقم الطلب: IS200BICLH1AED

• سلسلة المنتج: EX2100

• نوع الوحدة: بطاقة واجهة الجسر

• نوع التجميع: وحدة لوحة دوائر مطبوعة

• الوظيفة الأساسية: الاتصال بالواجهة بين لوحة التحكم الرئيسية ولوحة واجهة الجسر

• دعم مراقبة المحرك: الإشراف على سلسلة الأعطال مع سلوك إيقاف التشغيل المتحكم فيه عند انقطاع العطل

• مدخلات الأعطال: قناتا إدخال لسلسلة الأعطال المزدوجة

• مدخلات استشعار درجة الحرارة: 4 مدخلات مستشعر RTD

• تكوين RTD: يدعم خيارات إعداد درجة الحرارة أحادية الوضع وثنائية الوضع

• إخراج التحكم بالمروحة: إخراج سرعة مروحة PWM باستخدام تصميم ترانزستور ذو مجمع مفتوح ومعزول

• ميزة التعريف: جهاز ذاكرة هوية تسلسلية مدمج لتخزين بيانات مراجعة اللوحة وتحديدها

• مستوى المراجعة: AED

• الحالة: جديد تمامًا

• حالة دورة حياة المنتج: نشط

• بلد المنشأ: الولايات المتحدة الأمريكية

• التوفر: في المخزون

• الحد الأدنى لكمية الطلب: 1

• الأبعاد التقريبية: 20.2 × 11.7 × 3 سم

• الوزن التقريبي: 0.22 كجم

• رمز النظام المنسق (HS code): 8537101190

• تطبيق النظام: لوحات التحكم الصناعية ومحركات DCS

• خدمة الاتصالات: موجه إيثرنت

التطبيقات الصناعية

• خزانات التحكم EX2100 والمحركات التي تتطلب اتصال واجهة جسر

• استبدال التركيبات الحالية لبطاقات واجهة الجسر في مجموعات المحركات الصناعية

• مراقبة الأعطال وإشراف التشابك للإغلاق في أنظمة تحويل الطاقة

• تكامل التغذية الراجعة لدرجة الحرارة القائمة على RTD لمراقبة درجة حرارة الخزانة أو المكونات

• تنظيم سرعة المروحة في حاويات المحركات باستخدام مخرجات التحكم القائمة على PWM
