وحدة نقل ABB Infinet INIIT01 | مخزون جديد وأصلي

ABB

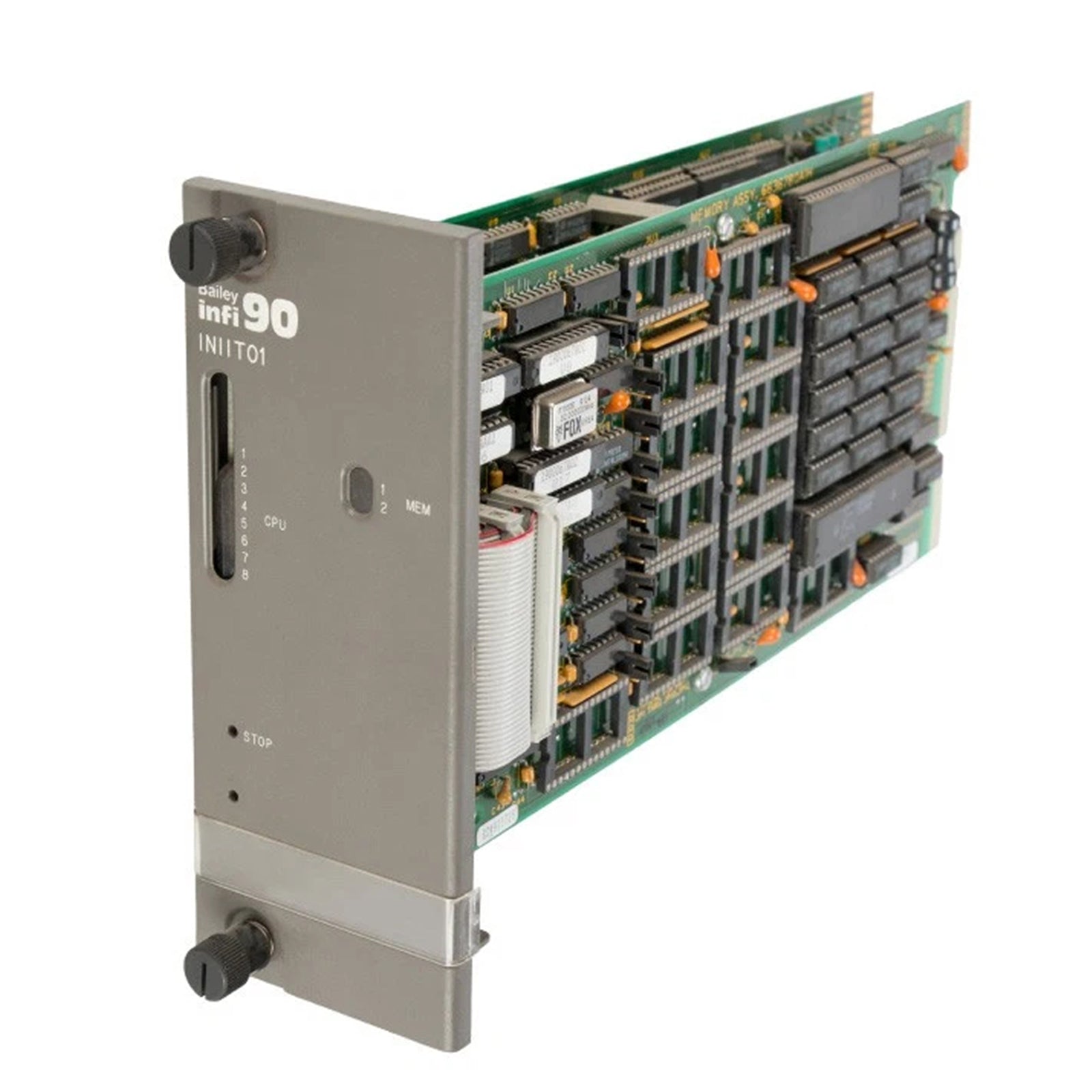

INIIT01 وحدة نقل ABB Infinet إلى Infinet Bailey Infi 90

SKU: INIIT01

In Stock

الأبعاد: 7.6 × 33.0 × 17.8 سم
بلد المنشأ: Sweden
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : ABB Bailey Infi 90 و Net 90, أيه بي بي, اتصالات وشبكات ABB, كل المنتجات

Tags : ABB Infi 90, ABB Infi-Net, Bailey Infi 90, Communication Transfer Modules

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوينها لنقل الاتصالات التسلسلية وتوجيه البيانات من عقدة إلى عقدة في شبكات ABB Infi 90، توفر ABB INIIT01 (وحدة نقل Infinit إلى Infinit INIIT01) تنفيذًا كهربائيًا مباشرًا. تنقل الوحدة حزم الاتصالات بين قطاعات Infi-Net من خلال واجهتين تسلسليتين مزدوجتين كاملتي الازدواج EIA RS-232-C مع الحفاظ على توقيت اتصالات الحلقة الحتمية عبر عقد النظام الموزعة.

معلومات مراجعة الوحدة

يتم توفير INIIT01 كوحدة اتصال نقل مخصصة لأنظمة ABB Bailey Infi 90. لا تحدد البيانات الفنية المتاحة مصفوفات لاحقة قابلة للتكوين أو متغيرات فرعية اختيارية للأجهزة لهذا النوع من الوحدات.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	INIIT01
العلامة التجارية	ABB
نوع المنتج	وحدة نقل Infinit إلى Infinit
السلسلة	Bailey Infi 90
الأصل	السويد
الشركة المصنعة	ABB
واجهة الاتصال	2 واجهة تسلسلية مزدوجة بالكامل EIA RS-232-C
معدل الباود القابل للتحديد من قبل المستخدم	75 إلى 19200 باود
معدل اتصال الشبكة	2 ميغا باود أو 10 ميغا باود
الذاكرة	ذاكرة وصول عشوائي للمعالج 128 كيلوبايت
قدرة النظام	62,500 عقدة نظام
العقد لكل حلقة	250 عقدة لكل حلقة
درجة الحرارة المحيطة	0 إلى +70 درجة مئوية
الرطوبة النسبية	0% إلى 95% حتى 55 درجة مئوية
الوزن	0.7 كجم
أبعاد الشحن	7.6 × 33.0 × 17.8 سم
مكان الشحن	شيامن، الصين
رمز التعريفة الجمركية	8537101190
استهلاك الطاقة	يعتمد على تحميل حركة الاتصالات

هندسة الاتصالات الحتمية

تتبادل وحدة INIIT01 إطارات الاتصال بين حلقات Infi-Net المترابطة باستخدام مزامنة اللوحة الخلفية الحتمية عالية السرعة. ينسق منطق النقل الداخلي توجيه الرسائل بين واجهات الاتصال التسلسلية وعقد الشبكة الموزعة.

يعتمد توقيت الاتصال عبر اللوحة الخلفية على استقرار تثبيت الموصل والاستمرارية الكهربائية عبر واجهات الرفوف. يساعد اتساق تأريض الدرع بين أقسام الخزانة في الحد من عمليات إعادة محاولة الاتصال الناتجة عن فروق الجهد العابرة.

ت دعم الوحدة كثافة شبكة قابلة للتطوير من خلال تقسيم الحلقة وهياكل تعيين العقد الموزعة. تتأثر إنتاجية الاتصال بمعدل الباود المكون، وتحميل الحلقة، واستخدام الواجهة التسلسلية.

أسئلة فنية

س: ما هو معيار الاتصال التسلسلي الذي تدعمه INIIT01؟
ج: تدعم الوحدة واجهتين تسلسليتين كاملتي الازدواج EIA RS-232-C.

س: هل يمكن للمستخدم تعديل معدل الباود؟
ج: نعم. يتم دعم معدلات الاتصال القابلة للتحديد من قبل المستخدم من 75 باود إلى 19,200 باود من خلال تهيئة الوحدة.

س: ما هو حجم الشبكة الذي يمكن للوحدة أن تدعمه؟
ج: تدعم قدرة النظام الموثقة ما يصل إلى 62,500 عقدة نظام مع 250 عقدة لكل حلقة اتصال.

س: هل تقوم الوحدة بتحويل البروتوكول بين الشبكات الخارجية؟
ج: تحدد البيانات الفنية المتاحة INIIT01 كوحدة نقل من Infi-Net إلى Infi-Net لتوجيه الاتصالات الداخلية لـ ABB.

س: ما هو شرط التثبيت الذي يؤثر أكثر على استقرار الاتصال؟
ج: قد تؤدي مراجع التأريض غير الصحيحة، وتثبيت الموصلات غير المحكم، وتوجيه أسلاك الاتصال التسلسلي بجانب موصلات التيار المتردد عالية التيار إلى حدوث أخطاء في نقل الاتصالات.

ممارسات التركيب والأسلاك

قم بتركيب الوحدة بعد إزالة طاقة الرف كلما سمحت إجراءات الصيانة بذلك.
تحقق من استمرارية التأريض بين خزانات الاتصالات قبل تنشيط حلقة الشبكة.
قم بتوجيه أسلاك الاتصال RS-232 بشكل منفصل عن دوائر التحكم في المحركات ودوائر التغذية بالتيار المتردد.
حافظ على ضغط إدخال الموصل المناسب أثناء تركيب اللوحة الخلفية.
استخدم إجراءات المناولة المضادة للكهرباء الساكنة أثناء الصيانة والنقل.
افحص موصلات الحافة بحثًا عن التلوث أو تشوه التلامس قبل التركيب.
حافظ على ظروف تدفق الهواء في الخزانة ضمن حدود التشغيل المحيطة المحددة.
