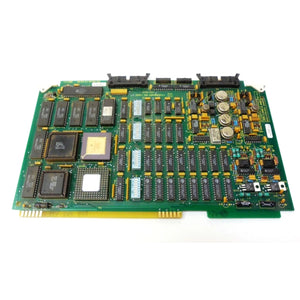

تعمل وحدة ABB IIMLM01، والمفهرسة أيضًا باسم وحدة الحلقة متعددة الناقلات IIMLM01، كمكون أجهزة مخصص لتوجيه اتصالات البيانات ضمن منصات Infi 90. تم تكوينها لإدارة حزم الاتصالات بين ناقلات الوحدات المحلية وحلقة الشبكة الأوسع، وتنشئ لوحة الدوائر المطبوعة هذه عمليات نقل بيانات محددة مع الحفاظ على تزامن الشبكة عالي السرعة.

المعايير الفنية

اتصال ناقل اللوحة الخلفية وملفات تعريف الشبكات

تتصل بنية وحدة IIMLM01 بتكوينات سرعة اتصال ناقل اللوحة الخلفية لتنفيذ توجيه مسار البيانات الحتمي دون تصادم الحزم. تعتمد الأجهزة على معدل إرسال ثابت يبلغ 1 ميجابت/ثانية عبر حلقة الاتصالات، بالاعتماد على ملفات تعريف توافق الفلاش الداخلية للبرامج الثابتة لمواءمة المتغيرات مع وحدات التحكم في العمليات المجاورة. تتم مراقبة دورات البيانات المستمرة من الحلقة إلى الناقل بواسطة معالجات الوحدة الدقيقة، مما يضمن تزامن خريطة ذاكرة النظام وإدارة متطلبات توسيع كثافة الإدخال/الإخراج المحلية عبر تجميع الرف الفرعي.

استفسارات الدائرة الفنية

س: ما هي حدود ووظائف حاجز العزل المدمج 500 VDC؟

ج: تحمي دائرة العزل الغلفاني 500 VDC ناقل المنطق الرئيسي للوحة الخلفية من الارتفاعات الخارجية التي تنشأ على حلقة الاتصالات. يمنع هذا الحاجز تيارات الحلقة الأرضية من زعزعة استقرار المعالجات الدقيقة الداخلية أو تغيير ذاكرة التحكم الحيوية.

س: هل بطاقة الاتصال هذه متوافقة مع عمليات التبديل السريع تحت طاقة اللوحة الخلفية النشطة؟

ج: لا، يمكن أن يتسبب الاستخراج أو الإدخال المباشر للوحة IIMLM01 أثناء اتصال ناقل اللوحة الخلفية النشط في تلف مؤقت للبيانات على الناقل المحلي. قم بإيقاف تشغيل الرف الفرعي المحدد أو افصل تغذية الفتحة قبل الإزالة المادية.

س: كيف تؤثر اختلافات البرامج الثابتة على وضع الفتحات ومحاذاة الاتصالات؟

ج: تتطلب مكونات الدائرة على اللوحة تحققًا صارمًا من توافق فلاش البرامج الثابتة مع وحدات واجهة الحلقة المقترنة. يمكن أن تتسبب الاختلافات في مؤشرات المراجعة في أخطاء التكوين أو تمنع الوحدة من الوصول إلى دورة النقل التشغيلية البالغة 1 ميجابت/ثانية.

إرشادات الأسلاك الميدانية وتكوين الفتحات

أدخل الوحدة في فتحة اللوحة الخلفية المخصصة لها باتباع قنوات السكك الحديدية الإرشادية لمنع انثناء الدبابيس على الموصل الخلفي. يجب أن تنتهي توصيلات درع الحلقة الأرضية عند قضيب التأريض الموحد لأجهزة الخزانة بدلاً من نقاط هيكل الوحدة الفردية لتقليل التداخل الكهرومغناطيسي. حافظ على أنماط تدفق الهواء النظيفة حول لوحة الوحدة للعمل ضمن الحدود الحرارية المحددة من -40 درجة مئوية إلى +70 درجة مئوية. تحقق من أن مصدر الطاقة الخارجي 24 VDC الوارد يبقى ضمن حدود ±20 % المنظمة قبل تشغيل طاقة النظام.

سجل حزمة الأجزاء

• 1 × لوحة دائرة وحدة حلقة متعددة الناقلات ABB IIMLM01

• 1 × شهادة فحص المصنع

• 1 × دليل مرجعي للتعامل الآمن مع التفريغ الكهروستاتيكي (ESD)

معايير الإرسال

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع، يتم التوجيه عبر أنظمة البريد السريع الدولية بما في ذلك DHL/FEDEX/UPS. يتم تعبئة جميع وحدات لوحة الدوائر داخل مصفوفات تعبئة صناعية ثقيلة مضادة للكهرباء الساكنة للحفاظ على الوصلات شبه الموصلة الحساسة على اللوحة ومنع التلوث بالتفريغ الكهربائي الخارجي أثناء النقل.
