IIADP01 ABB Net 90 لوحة إعلان البيانات والدليل الفني

ABB

IIADP01 لوحة عرض إعلان ABB Net 90 II

SKU: IIADP01

In Stock

الأبعاد: 20.3 × 7.6 × 27.9 سم
بلد المنشأ: Sweden
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : أيه بي بي, كل المنتجات

Tags : ABB Net 90 II, Annunciator Display Systems, Bailey Net 90, Operator Panels

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

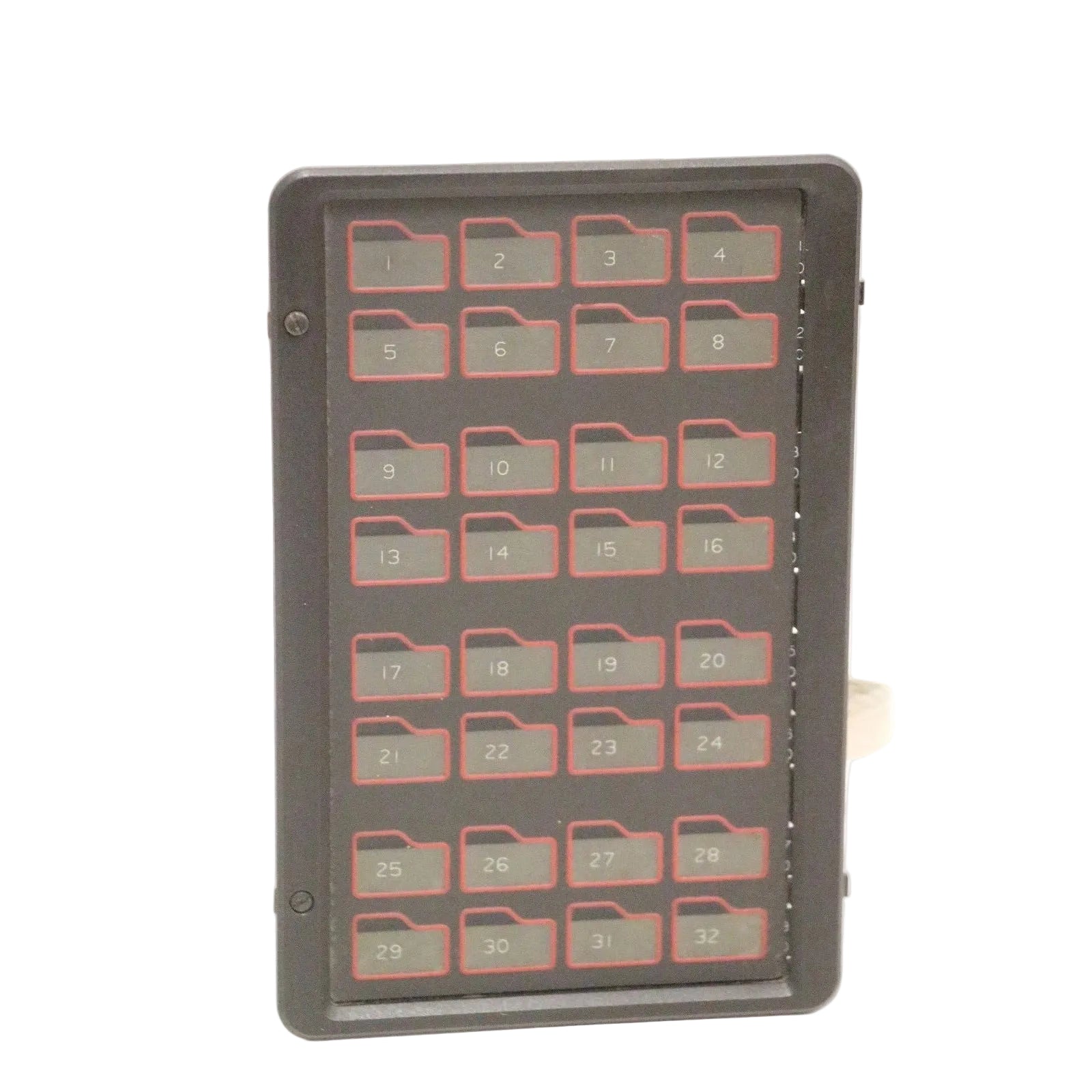

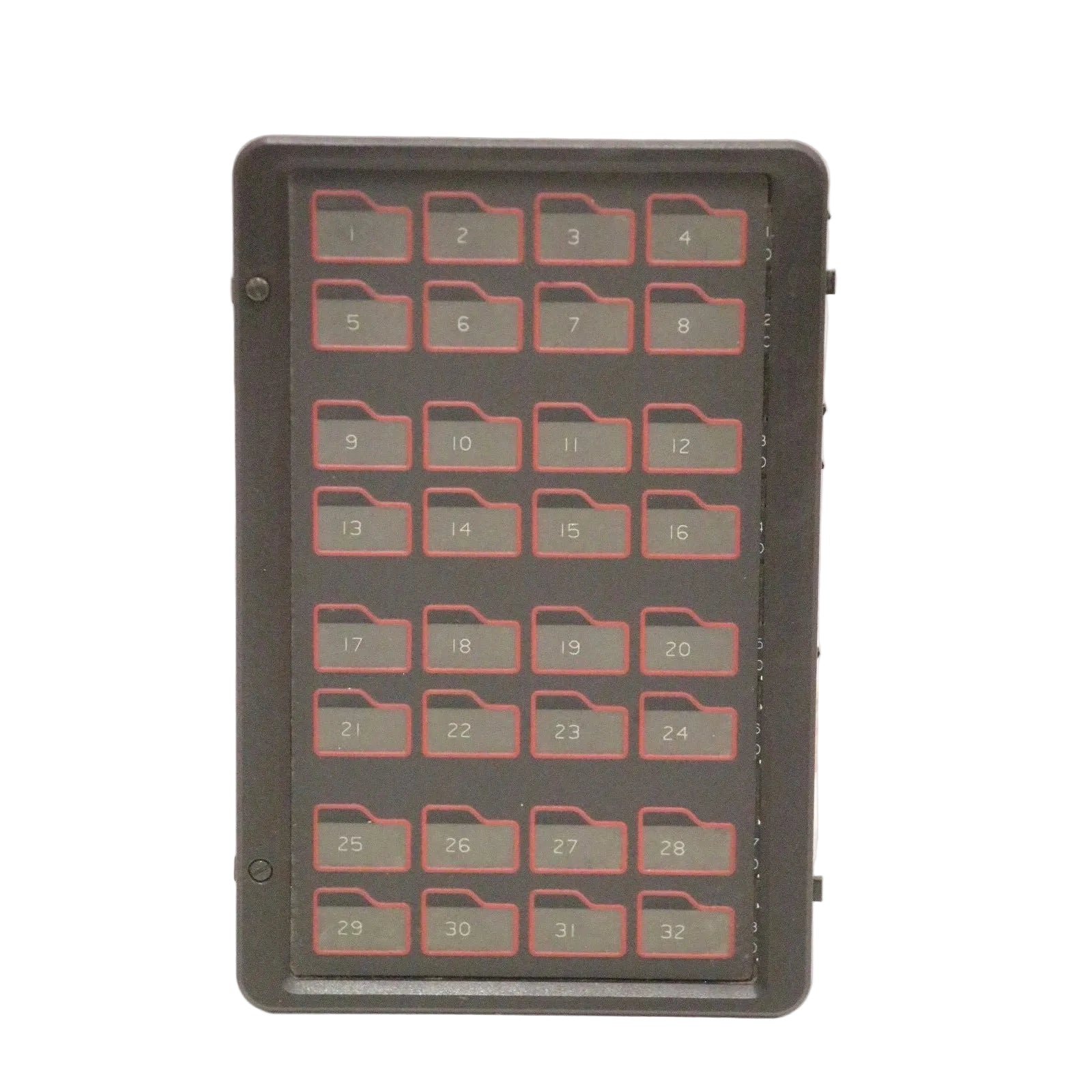

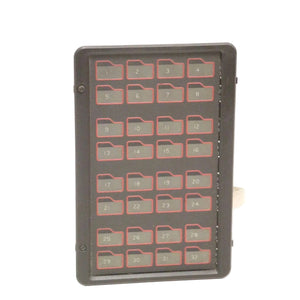

تعمل لوحة ABB IIADP01، والمفهرسة أيضًا باسم لوحة العرض الصوتية IIADP01، كوحدة واجهة مبينة أساسية من طراز IIADP01 تُستخدم لتنفيذ تصور إنذار المشغل ومعالجة أحداث الأزرار في جميع منصات التحكم الموزعة ABB Net 90 II. تدمج الوحدة 32 مدخل زر ضغط مع مؤشر LED وتتواصل عبر واجهة RS-485 نصف مزدوجة لتبادل الحالة وإرسال الأوامر داخل النظام الفرعي للإعلان.

المواصفات الفنية

المعلمة	المواصفات
الموديل	IIADP01
العلامة التجارية	ABB
الأصل	السويد
الوزن	1.1 كجم
أبعاد الشحن	20.3 × 7.6 × 27.9 سم
درجة حرارة التشغيل	من 0 درجة مئوية إلى 55 درجة مئوية
درجة حرارة التخزين	من -40 درجة مئوية إلى 85 درجة مئوية
استهلاك الطاقة	200 مللي أمبير نموذجي عند 24 فولت تيار مستمر
جهد الإمداد	24 فولت تيار مستمر +/- 20%
الواجهة	RS-485 نصف مزدوجة
العزل	عزل جلفاني 500 فولت تيار مستمر
نوع جهاز الإدخال	32 زر ضغط مع مؤشرات LED
وظيفة المنتج	لوحة عرض مبينة ولوحة إقرار بالإنذار
رمز التعريفة الجمركية	8537101190

الاتصال ABB Net 90 II وسلوك تفاعل الإدخال/الإخراج

ضمن بنى ABB Net 90 II، تنفذ IIADP01 اتصالًا تسلسليًا RS-485 نصف مزدوج لتبادل متجهات حالة الإعلان مع وحدات على مستوى وحدة التحكم. يتم تنظيم إطارات الإشارة لدورات استقصاء حتمية بين لوحة الإعلان ومنطق الإشراف.

تعتمد الأنظمة المجاورة للوحة الخلفية على نوافذ توقيت رسائل محددة لضمان تسجيل الإنذارات المتسق وتسلسل الإقرار. يفصل حاجز العزل 500 فولت تيار مستمر منطق واجهة المجال عن دوائر المعالجة الداخلية، مما يقلل من قابلية التأثر بانتشار فرق الجهد الأرضي عبر أجزاء خزانة التحكم.

يتم تنفيذ مسح أزرار الضغط من خلال منطق المسح الداخلي للمصفوفة، حيث يتم أخذ عينات من كل من المدخلات المنفصلة البالغ عددها 32 بشكل دوري وتعيينها لمخرجات حالة LED لمزامنة ملاحظات المشغل.

الأسئلة المتداولة

س: هل يدعم IIADP01 التبديل السريع أثناء اتصال RS-485 النشط؟
ج: لا يتم تعريف التبديل السريع كعملية قياسية. يلزم عزل الطاقة قبل الإزالة لمنع اضطراب ناقل RS-485.

س: ما هو مستوى الفصل الكهربائي بين الاتصال والمنطق الداخلي؟
ج: توفر الوحدة عزلًا بقوة 500 فولت تيار مستمر بين واجهة RS-485 ودوائر المعالجة الداخلية.

س: كم عدد نقاط الإدخال التي يتم مسحها بواسطة اللوحة؟
ج: تقوم اللوحة بمسح 32 قناة إدخال زر ضغط مستقلة مع مؤشرات LED المقابلة.

س: ما هي بنية الاتصال المستخدمة؟
ج: تُستخدم بنية تسلسلية RS-485 نصف مزدوجة متعددة النقاط لدمج شبكة الإعلان.

إرشادات التركيب والأسلاك

قم بتركيب IIADP01 على سطح تركيب ثابت ومستوٍ في تكوين سطح مكتب أو وحدة تحكم. تأكد من توجيه كابلات RS-485 باستخدام موصلات مجدولة محمية مع إنهاء الدرع عند نقطة تأريض خزانة واحدة.

حافظ على الفصل بين خطوط اتصال RS-485 وموصلات التبديل عالية التيار لتقليل اقتران الضوضاء المستحثة. تحقق من صحة القطبية ومقاومة الإنهاء لاستقرار ناقل متعدد النقاط.

يجب أن يظل مصدر الطاقة ضمن نطاق التسامح 24 فولت تيار مستمر +/- 20 بالمائة قبل التنشيط. يجب التحقق من سلامة جميع أسلاك أزرار الضغط من خلال اختبار الاستمرارية قبل التشغيل.

معلومات الطلب

لوحة عرض إنذار ABB IIADP01
مجموعة واجهة LED ذات 32 زر ضغط
وثائق المعايرة والاختبار في المصنع (إذا كانت قابلة للتطبيق لكل دفعة)
تغليف وقائي مضاد للكهرباء الساكنة
غلاف شحن صناعي مقاوم للصدمات

التسليم واللوجستيات

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم الشحن عبر قنوات الخدمات اللوجستية الدولية DHL أو FEDEX أو UPS. يتم تعبئة الوحدات باستخدام عبوات صناعية مضادة للكهرباء الساكنة مع حماية من الفوم المعزز لمنع الإجهاد الميكانيكي على تجميعات أزرار الضغط وموصلات واجهة RS-485.
