نظرة عامة على المنتج

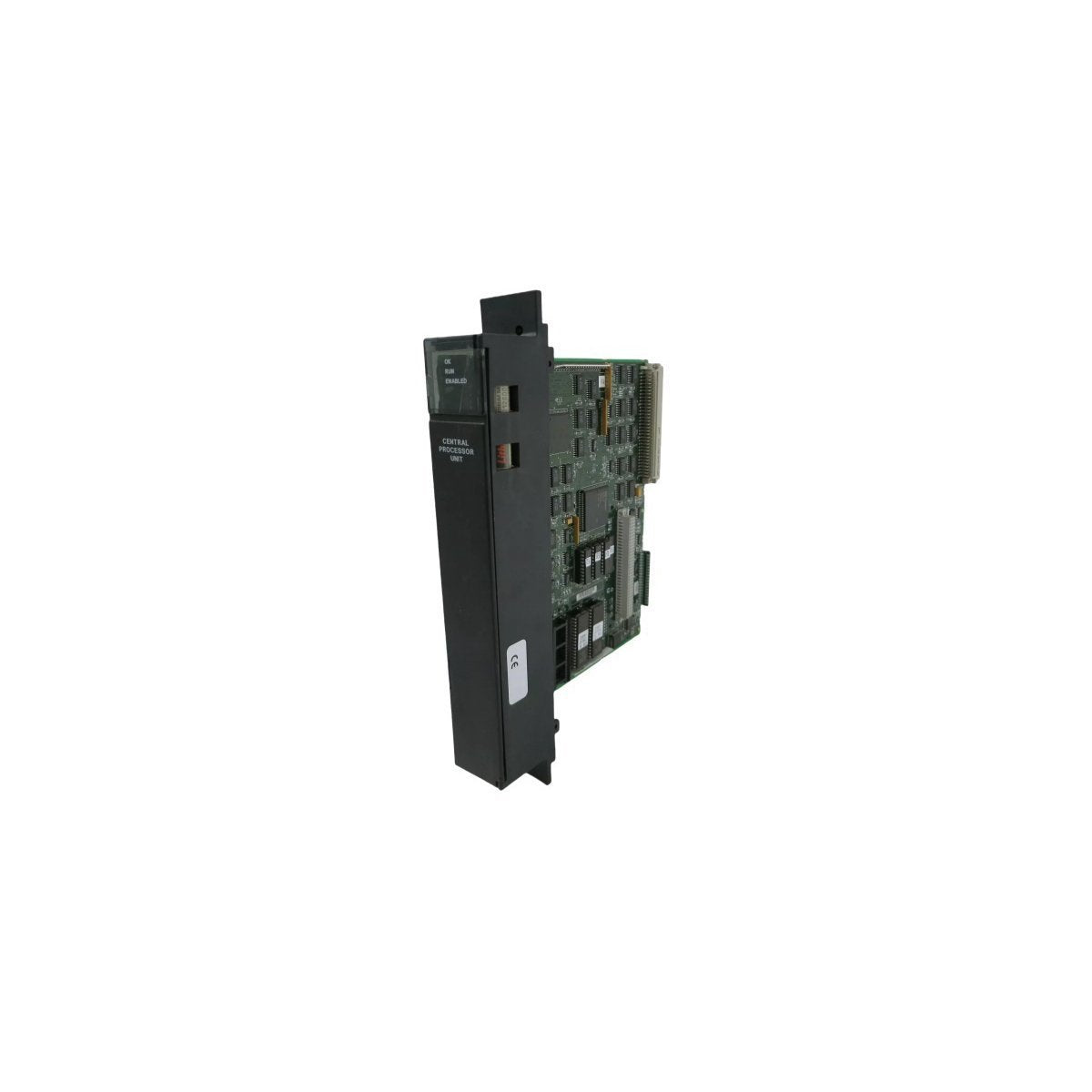

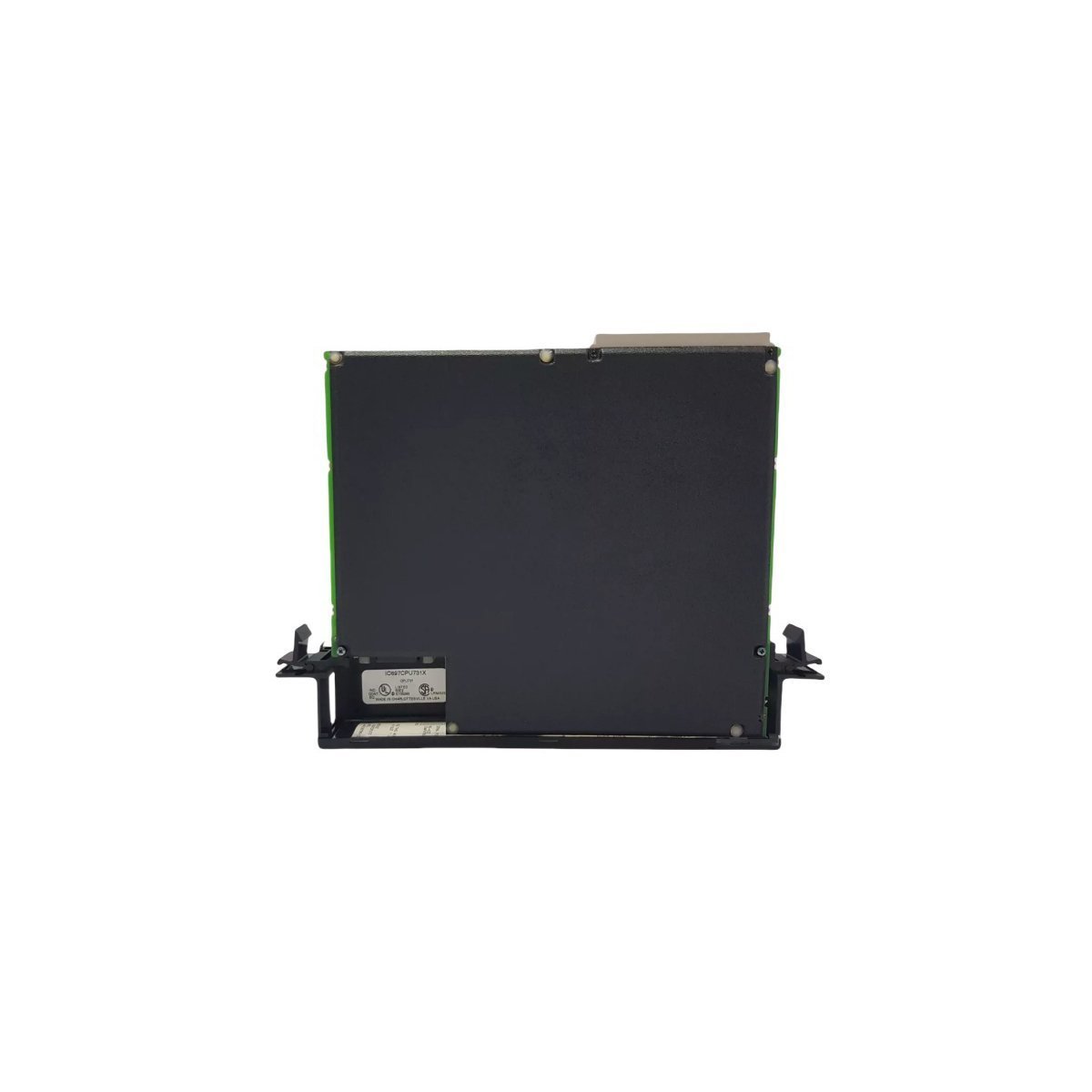

وحدة المعالجة المركزية Emerson GE Fanuc IC697CPU711 هي وحدة معالجة مركزية مصممة لبنى PLC من الفئة 90-70 التي تتطلب أداء تحكم مستقر ومحدد. تعمل هذه الوحدة كوحدة تحكم أساسية داخل الرف، وتقوم بتنفيذ منطق المستخدم، وإدارة مسح الإدخال/الإخراج، وتنسيق الاتصالات عبر اللوحة الخلفية. تم تصميم بنيتها للتشغيل المستمر في البيئات الصناعية حيث تعتبر أوقات الدورات المتوقعة والموثوقية طويلة الأجل ضرورية.

تستخدم IC697CPU711 على نطاق واسع في الأنظمة القديمة وأنظمة التوسع التي تعتمد على منصة Series 90-70، وتدعم برامج التشغيل الآلي المعقدة وتكوينات الإدخال/الإخراج الكبيرة دون الحاجة إلى أجهزة معالجة متعددة الفتحات.

المعلمات الفنية

تم بناء وحدة المعالجة المركزية هذه حول معالج Intel 80C186 يعمل بسرعة 12 ميجاهرتز، مما يوفر تنفيذًا سريعًا لتعليمات Boolean وأداء مسح ضوئي ثابت. يسمح تنسيق VME C.1 ذو الفتحة الواحدة بالتكامل المباشر مع رفوف Series 90-70 القياسية ووحدات الخيارات المرتبطة بها.

تشمل الخصائص التقنية الرئيسية ما يلي:

• معالج دقيق 80C186 بتردد ساعة 12 ميجاهرتز

• زمن تنفيذ تعليمات Boolean يبلغ حوالي 0.4 ميكروثانية

• دعم ما يصل إلى 2048 نقطة إدخال وإخراج منفصلة

• سعة تصل إلى 8000 كلمة إدخال/إخراج تناظرية

• دعم ذاكرة التوسع حتى 512 كيلوبايت

• عامل شكل متوافق مع VME C.1 بفتحة واحدة

• اتصال تسلسلي RS-485 عبر موصل D-sub بـ 15 دبوسًا

• متوافق مع وحدات الخيارات المنفصلة والتناظرية والذكية من IC697

تم تصميم الوحدة لمقاومة الضوضاء الكهربائية والتشغيل المستقر في رفوف PLC متعددة الوحدات.

التطبيقات الصناعية

تعد IC697CPU711 مناسبة لأنظمة التحكم الصناعية متوسطة وكبيرة الحجم حيث تكون المعالجة المركزية مطلوبة. يتم نشرها عادة في أتمتة التصنيع، وأنظمة مناولة المواد، ومعالجة الدُفعات، وتطبيقات التحكم في البنية التحتية.

تشمل حالات الاستخدام النموذجية تنسيق رفوف الإدخال/الإخراج المتعددة، وتنفيذ إجراءات منطق حساسة للوقت، وإدارة تبادل البيانات مع وحدات الاتصال والوحدات المتخصصة. تجعل بنيتها المثبتة منها خيارًا موثوقًا به لصيانة وتحديث تركيبات Series 90-70 الحالية.
