نظرة عامة على المنتج

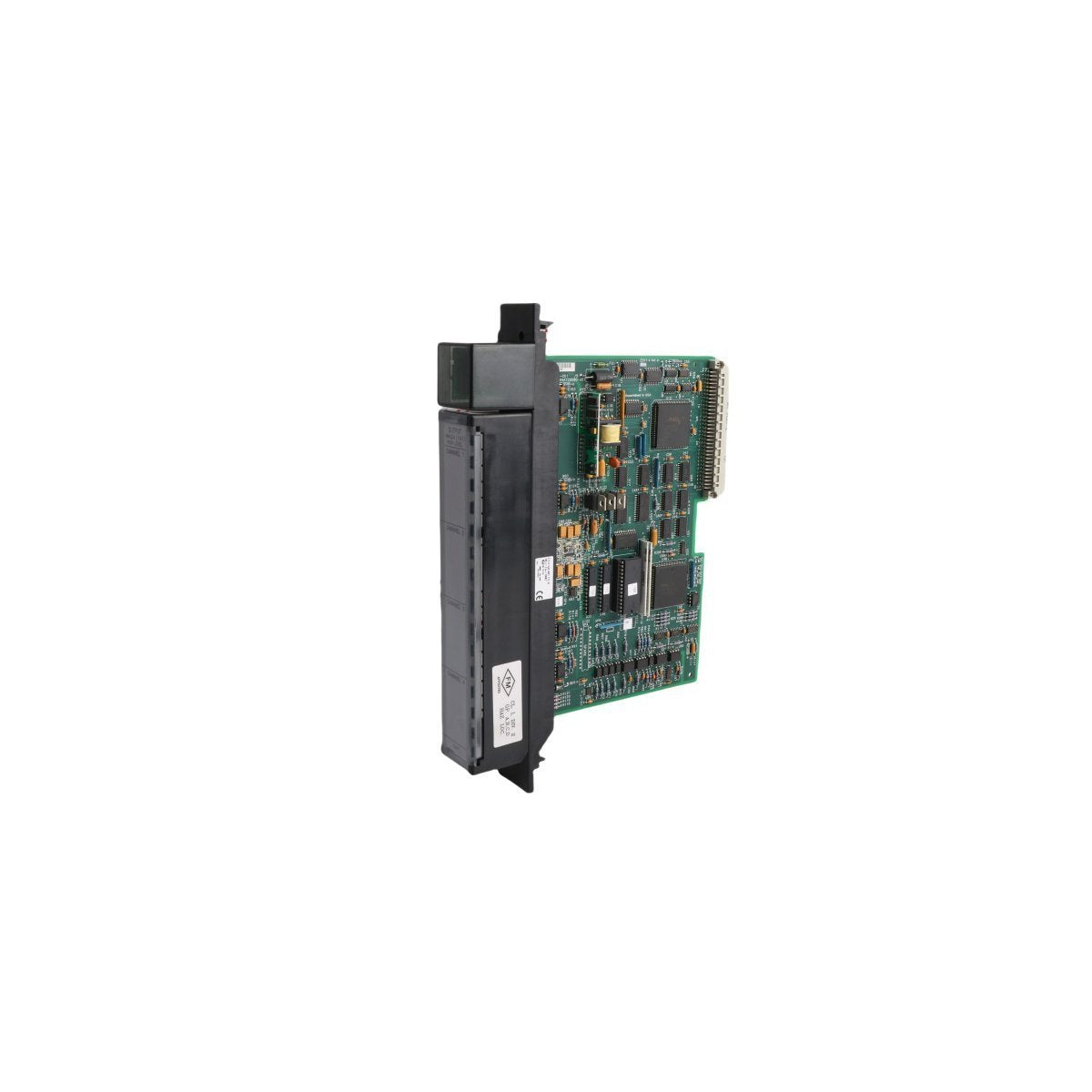

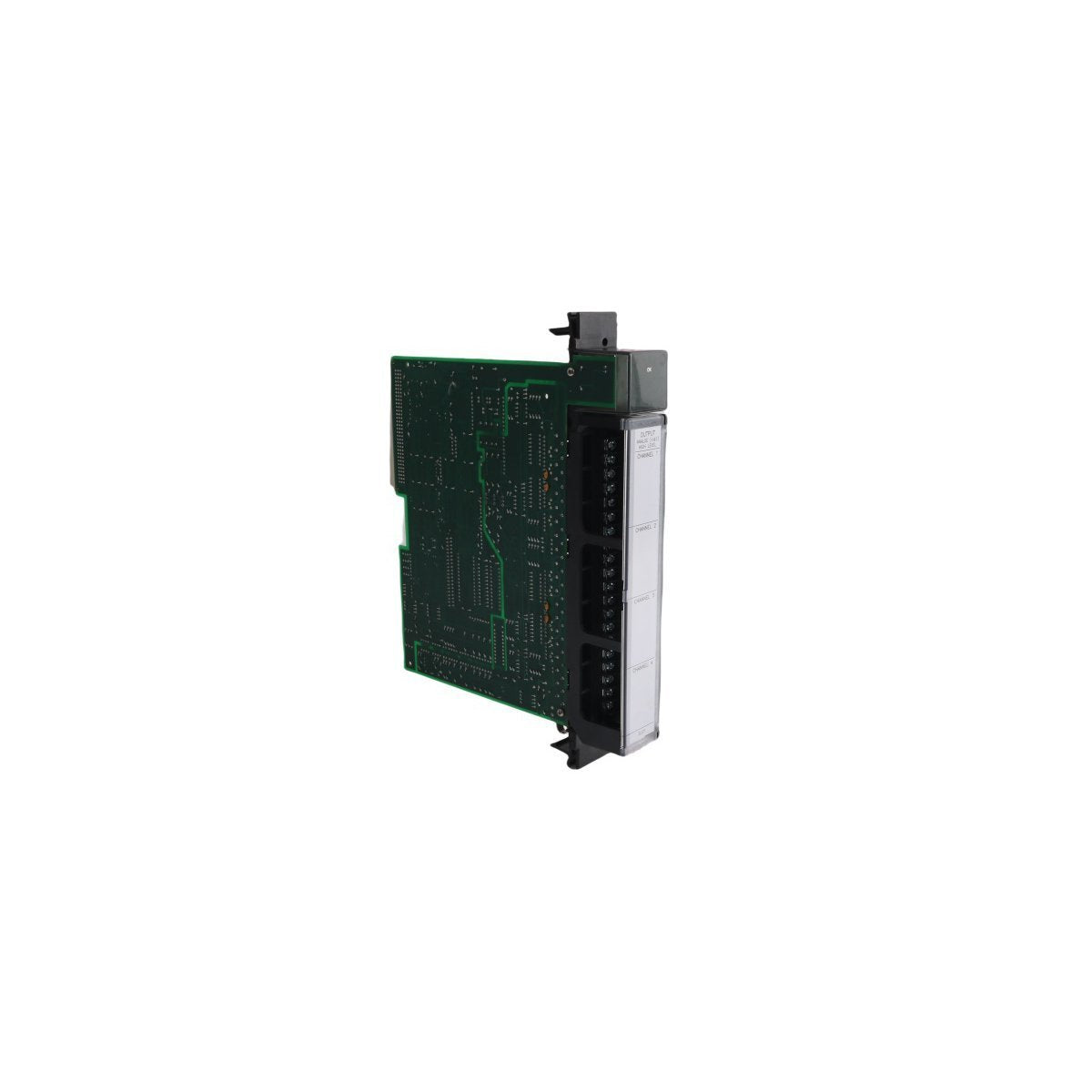

وحدة IC697ALG320 هي وحدة إخراج تناظري عالية الدقة، مصممة لمنصة GE Fanuc Series 90-70 PLC. توفر هذه الوحدة أربع قنوات إخراج قابلة للتهيئة بشكل مستقل، قادرة على توفير إشارات الجهد أو التيار، مما يتيح التحكم بالإشارات المختلطة ضمن وحدة واحدة.

صممت هذه الوحدة لبيئات التحكم الصناعية، وتدعم توليد أوامر تناظرية دقيقة للمشغلات والصمامات ومحركات المحركات وأنظمة التحكم الخارجية. تضمن بنية التحويل الرقمي إلى التناظري 16 بت دقة إشارة ممتازة، بينما تعزز ميزات التشخيص المدمجة الموثوقية التشغيلية ووضوح الأعطال.

الخصائص الفنية الرئيسية

• توافق منصة PLC: GE Fanuc Series 90-70

• فئة الوحدة: إخراج تناظري

• النموذج / رقم الطلب: IC697ALG320

• عدد القنوات: 4 مخرجات تناظرية معزولة

• تكوين الإخراج: قابل للتحديد برمجيًا لكل قناة

• أنواع الإخراج المدعومة:

• إخراج الجهد ±10 فولت تيار مستمر

• إخراج التيار 0-20 مللي أمبير و 4-20 مللي أمبير

• دقة التحويل الرقمي إلى التناظري: 16 بت

• دقة إخراج الجهد: 312.5 ميكرو فولت لكل LSB

• دقة إخراج التيار: 0.5 ميكرو أمبير لكل LSB

• وقت تحديث القناة: 2.0 مللي ثانية لجميع المخرجات

• سعة التحميل (وضع التيار): حتى 700 أوم

• متطلبات التحميل (وضع الجهد): 2000 أوم كحد أدنى

• قدرة التحميل الاستقرائي: حتى 250 مللي هنري

• استقرار درجة الحرارة:

• انجراف إخراج الجهد 25 جزء في المليون/درجة مئوية

• انجراف إخراج التيار 50 جزء في المليون/درجة مئوية

• استهلاك طاقة اللوحة الخلفية: 1.66 أمبير عند 5 فولت تيار مستمر

• متطلبات الفتحة المادية: فتحة رف واحدة

• دعم اللوحة الأساسية: أرفف Series 90-70 ذات 5 و 10 فتحات

• ميزات التشخيص المدمجة:

• كشف الدائرة المفتوحة لحلقات التيار

• الإبلاغ عن حالة تجاوز النطاق (Overrange) ونقص النطاق (Underrange)

التطبيقات الصناعية

• التحكم التناظري في الصمامات والمشغلات النسبية

• إخراج إشارة السرعة والمرجع إلى محركات المحركات

• توليد نقاط الضبط لحلقات التحكم في العمليات

• الربط التناظري بين PLC وDCS أو PLC و I/O البعيد

• إخراج الأوامر عالية الدقة في أنظمة التحكم سريعة الاستجابة
