نظرة عامة على المنتج

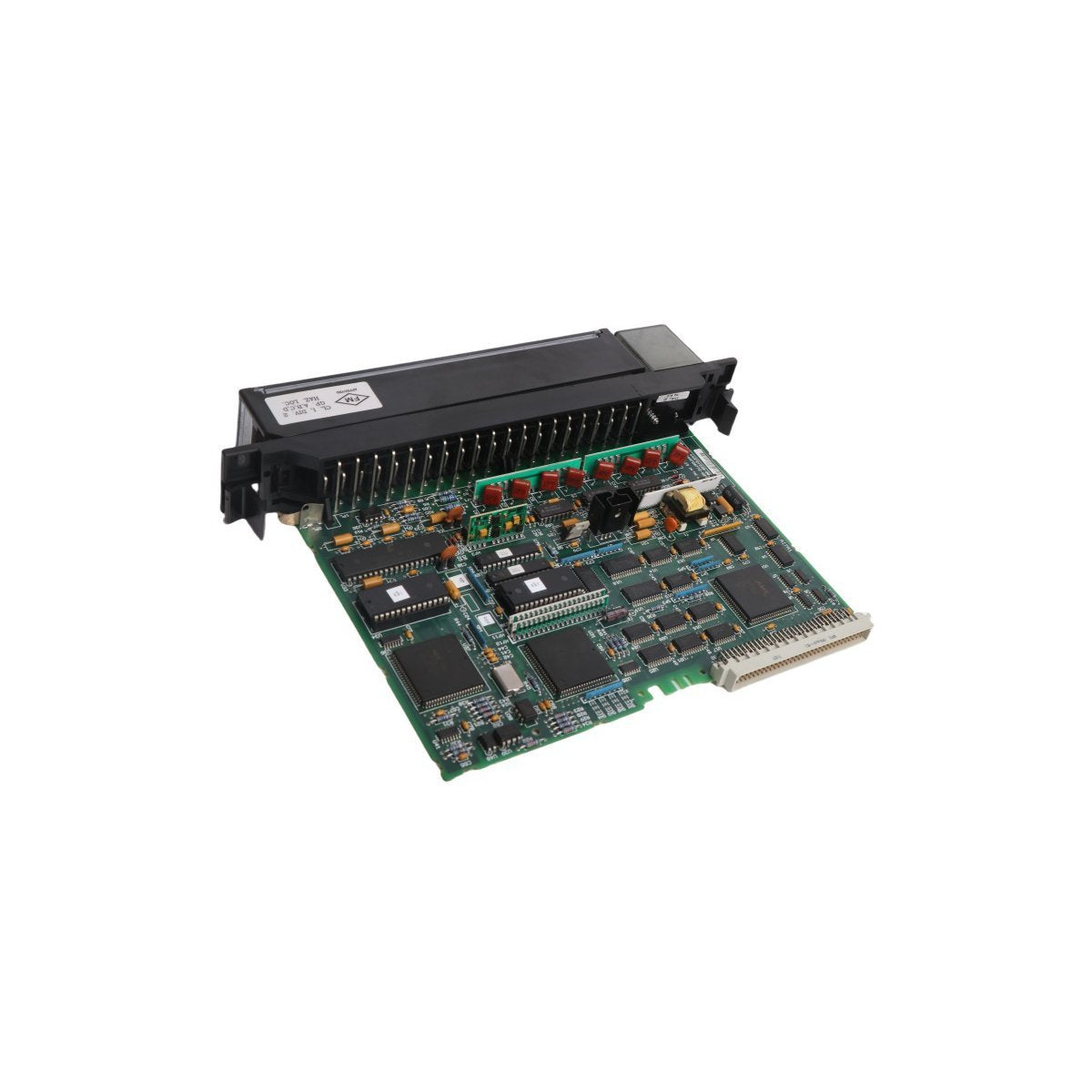

وحدة GE Fanuc IC697ALG230 هي وحدة تحويل أساسية للمدخلات التناظرية لمنصة PLC Series 90-70. تقوم بتكييف وتحويل الإشارات التناظرية الميدانية إلى قيم رقمية لوحدة المعالجة المركزية (CPU)، وتدعم قياسات متعددة القنوات في أنظمة التحكم في العمليات والآلات. تم تصميم الوحدة للأسلاك التفاضلية للإشارة لتحسين مقاومة الضوضاء، وتتضمن تصفية لكل قناة لتثبيت القراءات في الخزانات الصناعية الصاخبة كهربائيًا.

يمكن توسيع هذه الوحدة الأساسية باستخدام بطاقات توسيع متوافقة لزيادة سعة القنوات، مما يسمح للمستخدمين بتوسيع نطاق الحصول على الإشارات التناظرية دون تغيير بنية الرف الأساسية.

الخصائص التقنية الرئيسية

• سلسلة المنتجات: السلسلة 90-70

• نوع الوحدة: وحدة تحويل أساسية للمدخلات التناظرية

• عدد القنوات الأساسية: 8 قنوات إدخال تفاضلية

• أنواع الإشارات (قابلة للتكوين لكل قناة): جهد أو تيار (حسب التطبيق)

• الدقة: تمثيل بيانات 16 بت

• تصميم التحويل: تحويل تناظري/رقمي (A/D) مدمج مع تصفية تمرير منخفض (low-pass filtering) لكل قناة

• العزل: عزل كهربائي بين الأسلاك الميدانية واللوحة الخلفية للـ PLC لتقليل تأثير التداخل الكهرومغناطيسي (EMI)

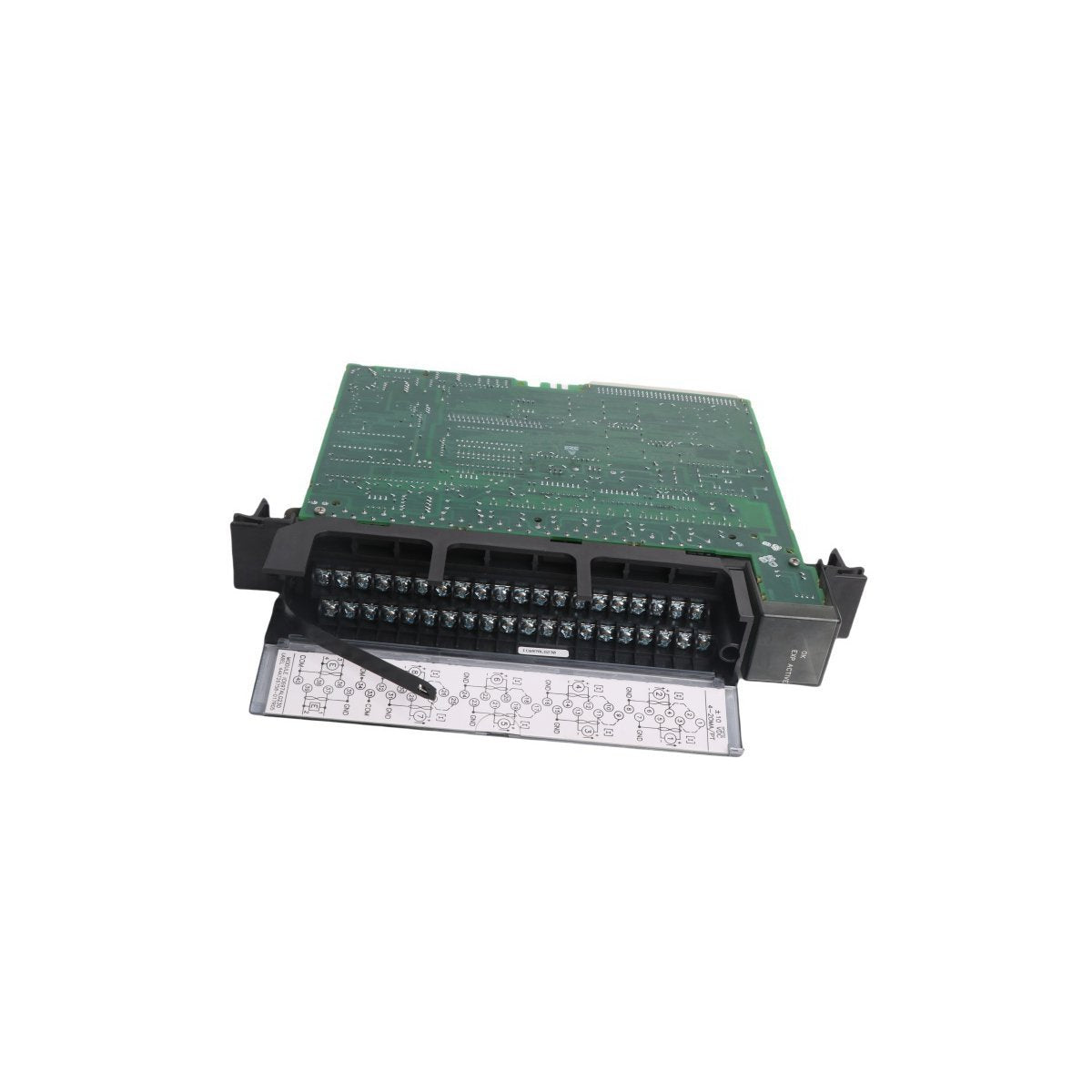

• واجهة الأسلاك: كتلة موصل قابلة للإزالة بـ 40 طرفًا لتوصيلات المجال

• قدرة التوسع: تدعم وحدات التوسع الإضافية (أنواع الجهد/التيار) لزيادة إجمالي القنوات لكل تجميع (يعتمد على النظام)

• التكوين: إعداد القنوات من خلال أدوات برمجيات برمجة السلسلة 90-70 المتوافقة

البيانات المادية والتجارية

• ملاحظة رقم الطراز: تحتوي بيانات المصدر على عدم تطابق؛ هذا الإدراج هو لـ IC697ALG230

• الأبعاد: 4 × 21.7 × 29.1 سم

• الوزن: 0.64 كجم

• الحالة: جديد تمامًا

• التوفر: في المخزون

• الحد الأدنى لكمية الطلب (MOQ): 1

• الأصل: الولايات المتحدة الأمريكية

• حالة المنتج: نشط

• رمز النظام المنسق (HS code): 8537101190

التطبيقات الصناعية

• القياس التناظري في أتمتة العمليات (أجهزة إرسال الضغط ودرجة الحرارة والمستوى والتدفق)

• اكتساب إشارة فئة 4-20 مللي أمبير و ±10 فولت لأنظمة التحكم القائمة على PLC

• المنشآت التي تتطلب أسلاك تفاضلية لتحسين رفض الضوضاء

• توسيع أرفف السلسلة 90-70 الحالية حيث تكون هناك حاجة إلى مدخلات تناظرية إضافية

• لوحات التحكم الصناعية في التصنيع والمرافق وخطوط الإنتاج المستمرة
