نظرة عامة على المنتج

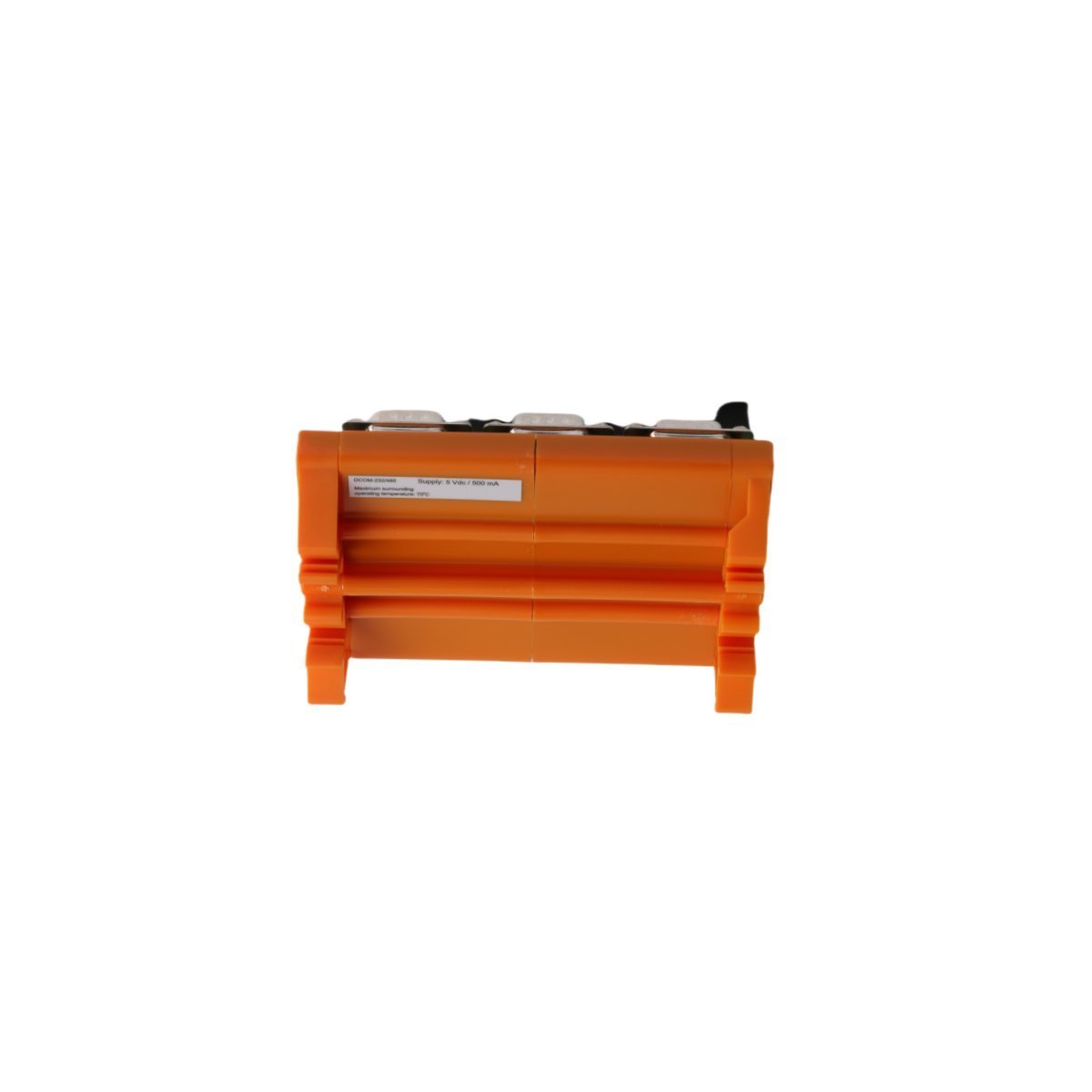

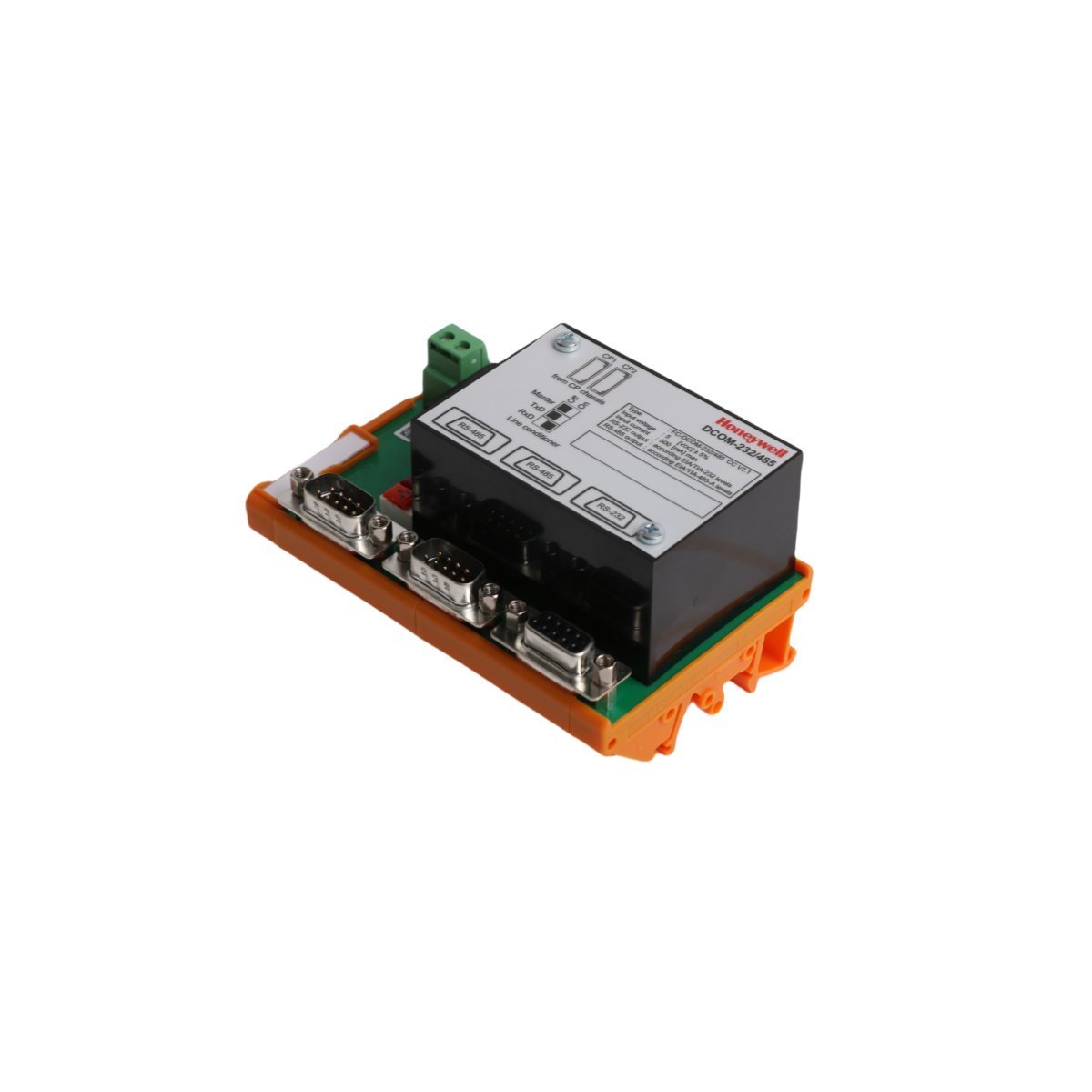

وحدة واجهة Honeywell DCOM-232/485 (FC-DCOM-232/485) توفر اتصالاً تسلسليًا حاسمًا ومحددًا ضمن شبكات الأتمتة الصناعية عالية التوفر. تعمل هذه الوحدة كجسر اتصال معزول، لربط الأجهزة الميدانية القديمة أو المتخصصة من الأطراف الثالثة مباشرة ببنية Safety Manager أو Experion PKS للسلامة. تتميز هذه الوحدة في التطبيقات الصناعية ذات الأهمية للسلامة، بما في ذلك بنى الإغلاق في حالات الطوارئ (ESD)، وأنظمة إدارة الموقد (BMS)، وأنظمة الكشف عن الحرائق والغاز (F&G). من خلال توفير عزل جلفاني قوي والقضاء على حلقات تأريض الإشارة، تضمن الأجهزة توصيل الرسائل بدون عيوب تحت الضغط الكهرومغناطيسي الشديد. يمنع ترجمته السريعة للغاية بين الطبقات المادية RS-232 و RS-485 تأخير البيانات، مما يحمي العمليات الحيوية من الانقطاعات غير المتوقعة للاتصال.

هندسة الأجهزة ومحرك البروتوكول

يعتمد معالج الاتصالات هذا على بنية جهاز إرسال واستقبال مزدوجة القنوات معزولة، مصممة للتعامل مع بروتوكولات Modbus RTU أو Modbus ASCII أو البروتوكولات التسلسلية المخصصة بدون أي عبء على وحدة المعالجة المركزية (CPU) في وحدة التحكم الرئيسية. تتميز الأجهزة بمفاتيح الطبقة المادية القابلة للتكوين من قبل المستخدم، مما يتيح الانتقال السلس بين روابط RS-232 من نقطة إلى نقطة والشبكات الفرعية RS-485 متعددة النقاط التي تمتد حتى 1200 متر. تعمل وحدات كبح الجهد العابر المدمجة على حماية المكونات الدقيقة الداخلية من الارتفاعات المفاجئة في الجهد العالي المستحثة على خطوط البيانات. يدعم تكوين معدل الباود المستقل لكل قناة حتى 115.2 كيلوبت في الثانية، مما يضمن التزامن المثالي مع أجهزة الكمبيوتر القديمة لتدفق البيانات، أو أجهزة تحليل الغاز، أو الأنظمة الفرعية للتحكم في التوربينات.

المواصفات الفنية وبيانات الأجهزة

إرشادات التركيب والتوصيل في الموقع

يجب على مهندسي الميدان تركيب وحدة الواجهة على سكة DIN قياسية مقاس 35 مم داخل حاوية توصيل آمنة ومؤرضة. عند إنهاء شبكات RS-485 متعددة النقاط، يجب استخدام المقاومة الطرفية المدمجة بقيمة 120 أوم عند النقاط الطرفية المادية للقطاع للقضاء على الشذوذ في انعكاس الإشارة. يجب الحفاظ على نصف قطر انحناء للكابل لا يقل عن 50 مم لكابلات السلسلة المزدوجة المجدولة المحمية (STP) لتجنب تلف الدروع الرقيقة الداخلية. يجب توصيل سلك تصريف درع الكابل بدقة بجهة تأريض نظيفة ومخصصة للأجهزة في موقع عقدة واحدة. يجب التأكد من أن مصدر الطاقة الخارجي 24 فولت تيار مستمر يأتي من مصدر طاقة منظم من الفئة 2 لمنع تموجات الجهد العابر من تعطيل إطارات البيانات.

مرونة النظام ومتانة بيئية

تتحمل وحدة FC-DCOM-232/485 التغيرات الحرارية الشديدة والتهديدات التآكلية المحيطة النموذجية لمنصات إنتاج النفط والغاز أو مناطق المعالجة الكيميائية. تتجاهل دائرتها المطلية بشكل خاص تكاثف الرطوبة والملوثات الكيميائية المحمولة جواً. توفر الوحدة تكاملاً لا تشوبه شائبة مع أجهزة المراقبة الإشرافية للتوربينات (TSI) ومجموعات السلامة Experion PKS، مما يسمح لمديري السلامة بسحب الحقول التشخيصية من الأجهزة الميدانية البعيدة دون المساس بسلامة حلقات مستوى سلامة السلامة 3 (SIL 3). تقلل هذه المتانة الهيكلية والتشغيلية من مخاطر تعطل المصنع الناتجة عن انفجارات التداخل الكهرومغناطيسي من محركات متغيرة السرعة القريبة أو المحركات الكبيرة.

معلومات الطلب

تحتوي كل وحدة معبأة نهائية على العناصر التالية:

(1) وحدة واجهة Honeywell FC-DCOM-232/485 الأصلية

(2) مجموعة من الكتل الطرفية اللولبية القابلة للإزالة

(3) قاعدة تثبيت متكاملة على سكة DIN

(4) قائمة التحقق من المعايرة والجودة في المصنع

تفاصيل اللوجستيات والإرسال

يتم شحن طلبيتك في غضون 2-7 أيام عند الانتهاء من الدفع. نقوم بتعبئة كل وحدة واجهة على حدة داخل عبوة صناعية ثقيلة مضادة للكهرباء الساكنة ومكتملة بحشوة مخصصة مضادة للاهتزاز لتحمل بيئات النقل القاسية. يتم شحن جميع الشحنات الدولية عبر شركات الشحن الجوي من الدرجة الأولى - مثل DHL و FEDEX و UPS - لضمان تسليم سريع وقابل للتتبع بالكامل مباشرة إلى موقعك أو ورشة الأتمتة الخاصة بك.

دعم ميداني للواجهة التسلسلية

س1: كيف يمكنني تبديل الوحدة بين وضعي التشغيل RS-232 و RS-485 في الميدان؟

ج1: يقوم مهندسو الأجهزة بتهيئة وضع الاتصال عبر مفاتيح DIP المادية الموجودة على جانب أو قاعدة غطاء الوحدة، مع مطابقة الإعدادات المحددة في رسم تثبيت أجهزة النظام.

س2: ما هي الخطوات التشخيصية التي يجب أن أتبعها إذا توقفت مصابيح LED الخاصة بالاتصال (Rx/Tx) عن الوميض؟

ج2: أولاً، تحقق من وجود طاقة دخل تيار مستمر ثابتة بقيمة 24 فولت. بعد ذلك، تحقق من خطوط البيانات المبدلة (A مقابل B على RS-485) وتأكد من أن تكوينات معدل الباود، والتكافؤ، وبت الإيقاف في وحدة التحكم تتطابق تمامًا مع الجهاز الميداني.

س3: هل تتطلب وحدة FC-DCOM-232/485 مقاومات إنهاء خارجية على تشغيل الكابلات القصيرة؟

ج3: قد تعمل المسافات القصيرة التي تقل عن 10 أمتار بسرعات باود منخفضة بدون إنهاء، ولكن أفضل الممارسات الصناعية تتطلب تمكين إعداد الإنهاء المدمج بقيمة 120 أوم لجميع شبكات RS-485 الموثوقة لضمان سلامة حزم البيانات.
