نظرة عامة على المنتج

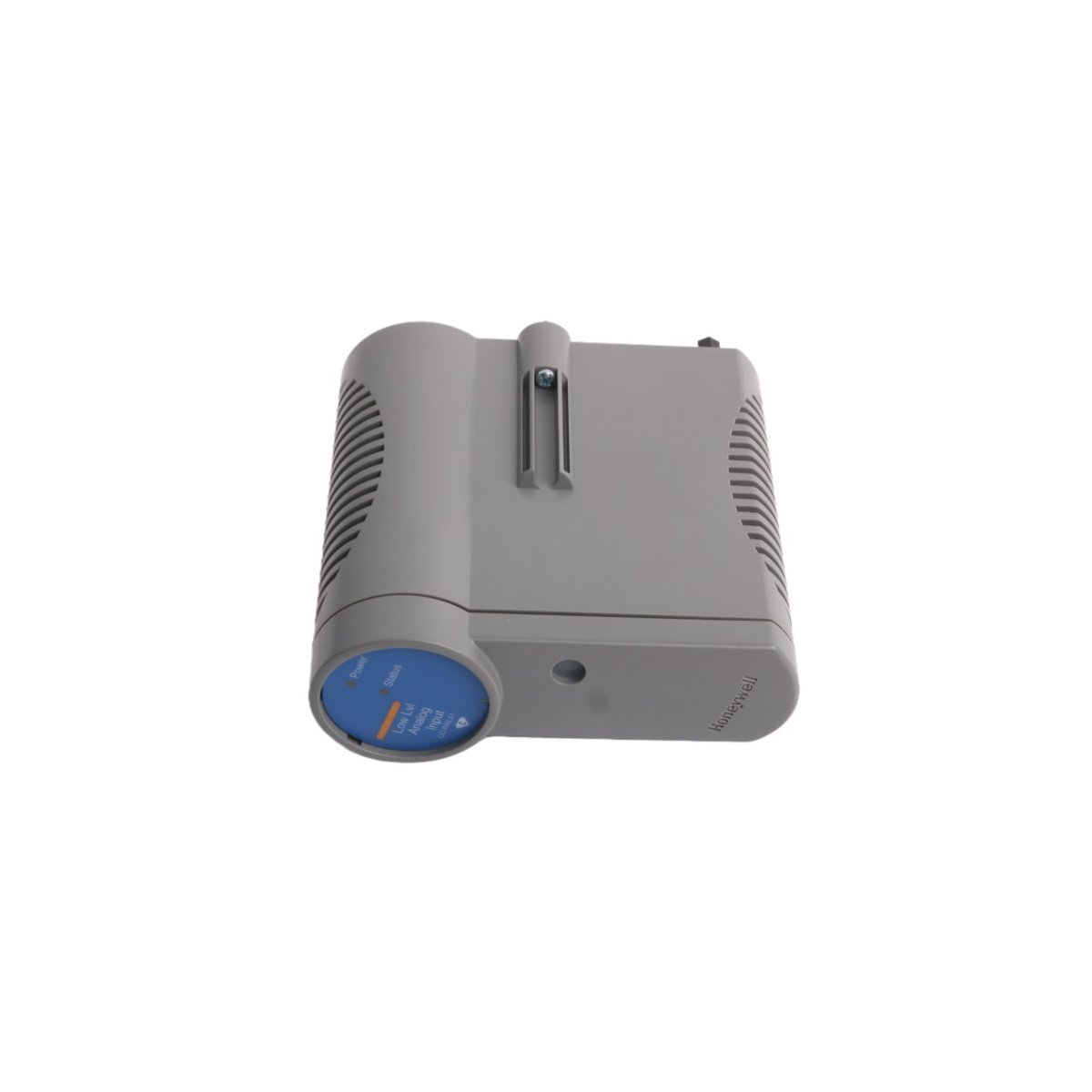

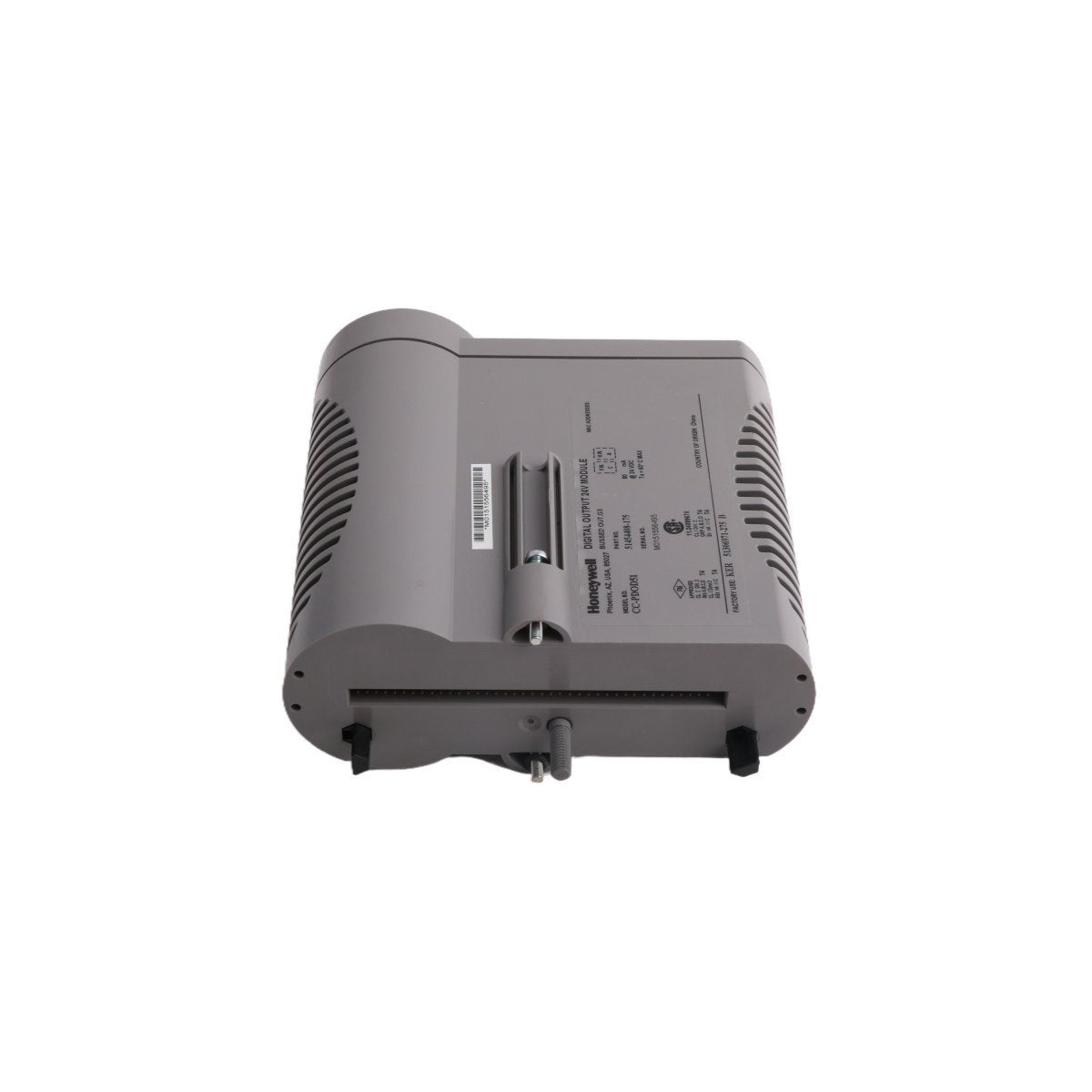

تُعد وحدة Honeywell 51454416-600 وحدة توجيه اتصالات أساسية مصممة للحفاظ على تبادلات البيانات عالية الإنتاجية ضمن أنظمة التحكم الموزعة (DCS) القديمة والحديثة من Honeywell. تعمل هذه البطاقة المعالجة المتينة على مستوى الواجهة الأساسية، حيث تربط رفوف وحدات التحكم على مستوى المجال بشبكات التحكم الإشرافية، مما يضمن نقل بيانات محدد لغرض مراقبة العمليات في الوقت الفعلي، وتنفيذ تسلسلات التنبيه، وحلقات التحكم المعقدة. تحافظ على مسارات بيانات غير منقطعة عبر البنى التحتية التصنيعية واسعة النطاق، ومحطات المعالجة الكيميائية المستمرة، وبيئات التكرير الخطرة. من خلال إدارة توزيع الإشارة في أقل من مللي ثانية وتثبيت حركة مرور الشبكة، تضمن الوحدة 51454416-600 تلقي مشغلي غرفة التحكم لتحديثات فورية من متغيرات العملية. هذا يزيل تأخر التحكم، ويحمي أجهزة العمليات الحيوية، ويمنع إغلاق المصنع غير المتوقع.

هيكل الشبكة وهندسة معالجة البيانات

تحكم حتمي بالروابط

يستخدم معالج الاتصالات الداخلي طبقة بروتوكول حتمي يتم التحكيم فيها بواسطة الأجهزة للقضاء على تضارب حزم البيانات. يضمن هذا التصميم حصول الأقفال البينية للتحكم الحيوية وأعلام إيقاف التشغيل في حالات الطوارئ على أولوية حافلة فورية على حركة المرور التشخيصية القياسية، مما يحافظ على هوامش سلامة العملية.

النظام الفرعي للتجاوز ثنائي الحافلة

يتضمن تصميم الدائرة الأساسي مسارات قنوات شبكة مزدوجة متكررة تتصل مباشرة بقضبان اللوحة الخلفية. إذا واجه خط البيانات الأساسي ضعفًا في الإشارة أو تدهورًا كهربائيًا، فإن القناة الثانوية تتولى على الفور حمل الشبكة بالكامل دون إسقاط إطارات بايت واحدة أو مقاطعة عمليات التحكم النشطة.

برنامج تشخيصي متقدم على اللوحة

تتبع مجموعة من رقائق الذاكرة الوميضية المخصصة ووحدات التحكم الدقيقة المحلية باستمرار رموز تصحيح الأخطاء (ECC) ومقاييس معاوقة الحافلة. تسجل البطاقة أخطاء الإرسال المتقطعة، وانعكاسات خط الإرسال، وقطرات العقدة، وترسل بيانات حالة صحية في الوقت الفعلي إلى النظام المضيف قبل أن تتسبب الشذوذات في الأجهزة في فشل الاتصالات على مستوى النظام.

مواصفات الأجهزة والبيئة

التثبيت في الموقع وتكامل اللوحة الخلفية

قم دائمًا بتمرير الوحدة في فتحة اللوحة الخلفية المخصصة لها بقوة ثابتة ومتساوية لمنع اختلال الدبابيس في الموصل الخلفي عالي الكثافة. تأكد من أن مصدر طاقة هيكل الرف يظل معطلاً تمامًا إذا كانت البنية التحتية للوحة الخلفية المحددة لا تدعم صراحةً إجراءات التبديل الساخن المباشر.

حافظ على مسافة لا تقل عن 50 مم فوق وأسفل مجموعة قفص البطاقات لدعم تدفق الهواء الطبيعي بالحمل الحراري ومنع المصائد الحرارية الموضعية من تقادم المكثفات الكهروليتية الموجودة على اللوحة مبكرًا. قم بتثبيت براغي التثبيت العلوية والسفلية المقيدة بمفك براغي مسطح قياسي للتحقق من استمرارية التأريض الكهربائي عبر لوحة الشاسيه المعدنية.

قم بتوجيه جميع كابلات الاتصالات المحورية أو المحورية المزدوجة الخارجية بعيدًا عن كابلات محركات المحركات عالية التيار وخزائن المفاتيح الثقيلة لتجنب تشويه الإشارة الكهرومغناطيسية. تحقق من أن مقاومات إنهاء الشبكة تتطابق تمامًا مع المعاوقة الاسمية لخط الجذع، مع وضعها بدقة عند النقاط الطرفية المادية لجزء الحافلة.

قابلية التشغيل البيني للنظام وبقاء العملية

حماية بيئية قاسية بمستوى G3

تتميز مجموعة لوحة الدوائر المطبوعة بطبقة طلاء عازلة متينة تلبي مواصفات تآكل ISA-S71.04 G3، مما يحمي مسارات النحاس الحساسة من الرطوبة، وغاز الكلور المحمول بالهواء، ومركبات الكبريت المحيطة.

تآزر ترحيل Experion PKS

تعمل الوحدة كجسر تكامل موثوق عند ترحيل هياكل التحكم القديمة إلى بيئات Experion PKS الحديثة، مما يسمح باتصال سلس بين الروابط عالية السرعة القديمة ووحدات التحكم الأحدث القائمة على الإيثرنت.

الاستقرار الحراري للعملية المستمرة

تعمل المكونات الثقيلة بكفاءة داخل غرف التحكم الصناعية المتطلبة، حيث تدير أنماط الإشارة المعقدة وحركة الاتصالات الكثيفة باستمرار دون حدوث انحراف للبيانات أو تدهور في الأداء الحراري.

تضمين حزمة الأجهزة

يحتوي طلب التوريد الخاص بشركتك على المكونات الأساسية المذكورة أدناه:

(1) وحدة اتصالات عالية السرعة Honeywell 51454416-600 مبنية على إطار دائرة صناعية تم التحقق منه من المصنع.

(2) مجموعة واحدة من قضبان توجيه حافة البطاقة ومقاطع التأريض المثبتة مسبقًا لتسهيل التثبيت الفوري في الرف.

(3) نشرة مرجعية فنية واحدة مطبوعة في المصنع تحدد تكوينات وصلات العبور الأساسية ومجموعات رموز أخطاء LED.

(4) وثائق شهادة ضمان الجودة الكاملة التي تثبت التحقق الشامل من الأجهزة وتتبع مقاومة الطرف.

بيان التعبئة والشحن

نقوم بشحن قطع الأتمتة الحيوية في غضون 3-5 أيام بعد التحقق من تسوية الدفع. لحماية مكونات البيانات عالية السرعة من التلف الكهروستاتيكي والمعالجة الخشنة أثناء النقل، نقوم بتعبئة كل عنصر في حاويات صناعية متعددة الطبقات ومضادة للكهرباء الساكنة محاطة بحشوات رغوية كثيفة وممتصة للصدمات. نتعامل مع التوزيع العالمي حصريًا من خلال شركات الشحن السريع الرائدة بما في ذلك DHL وFedEx وUPS لضمان تسليم سريع وآمن ويمكن تتبعه بالكامل من الباب إلى الباب مباشرة إلى منشأتك أو موقع مشروعك.

استفسارات هندسة المصانع

س1: ماذا يشير ضوء ERR LED الأحمر الوامض على الواجهة الأمامية لوحدة 51454416-600؟

يشير ضوء ERR الأحمر الوامض إلى فشل اتصال حافلة محلي أو عدم تطابق المجموع الاختباري أثناء اختبار التشغيل الذاتي (POST). يحدث هذا عادةً إذا اكتشفت الوحدة مقاومة إنهاء غير صحيحة على جزء الشبكة أو إذا فشلت الذاكرة الموجودة على اللوحة في تحميل معلمات التكوين من وحدة التحكم الأساسية.

س2: هل يمكن تشغيل هذه الوحدة جنبًا إلى جنب مع بطاقات سلسلة 51454416 الأقدم في نفس رف التحكم؟

نعم، يتوافق المتغير -600 تمامًا مع المراجعات القديمة لعائلة أجهزة 51454416. يحافظ على عوامل الشكل الكهربائية المتطابقة وخصائص توقيت الإشارة، مما يسمح لك باستبدال إصدارات البطاقات القديمة والبالية مباشرة دون تعديل معلمات برامج النظام أو تحديث أسلاك اللوحة الخلفية.

س3: هل تتطلب وحدة الاتصالات هذه ترخيصًا برمجيًا مخصصًا أثناء استبدال التبديل الساخن؟

لا، تتصرف الوحدة 51454416-600 كجهاز إرسال واستقبال وأداة توجيه شفافة للأجهزة. عند إدخالها في فتحة رف نشطة ومكونة مسبقًا، تقوم تلقائيًا بتنزيل معلمات وظيفتها وتعيينات عنوان العقدة مباشرة من معالج وحدة التحكم الرئيسية، واستئناف نقل البيانات النشط في غضون ثوانٍ دون الحاجة إلى إعادة ترخيص يدوي للبرنامج.
