نظرة عامة على المنتج

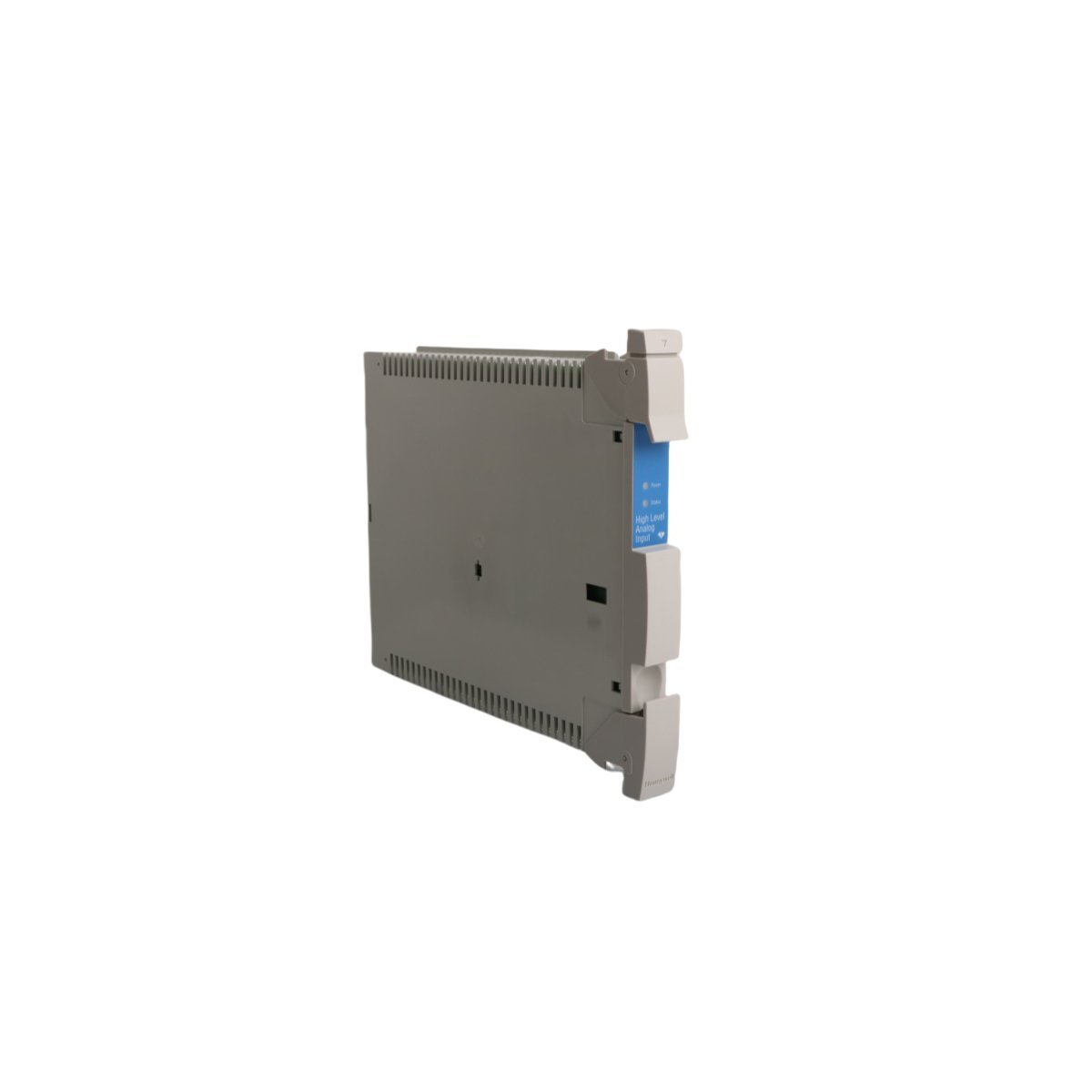

توفر وحدة الإدخال التناظري عالية المستوى Honeywell 51307687-176 REV A معالجة إشارات فائقة الموثوقية وعالية الدقة لأنظمة التحكم الموزعة المتقدمة. تتصل لوحة الدائرة الكهربائية الصناعية هذه مباشرةً بأجهزة الإرسال الميدانية، وتحول إشارات التحكم القوية 4-20mA أو 1-5V إلى بيانات دقيقة لمعالجات النظام. وتثبت أهميتها الحيوية في قطاعات العمليات الحرجة مثل تكرير البتروكيماويات، وإنتاج الغاز البحري، والبنية التحتية للطاقة الآلية حيث تدعم بيانات التتبع الدقيقة السلامة والكفاءة. تعمل كحلقة وصل أساسية ضمن معماريات Honeywell، فهي تخمد ضوضاء الإشارات عالية التردد وتمنع تقلب القيم الميدانية من زعزعة استقرار حلقات التحكم المعقدة. يضمن هذا الاستقرار المتسق للقياس تنفيذًا موثوقًا للحلقة، مما يحمي الآلات الدوارة الضخمة ووحدات المعالجة عالية الضغط من النقاط العمياء غير المتوقعة للمشغلين.

البنية الأساسية للأجهزة والدوائر

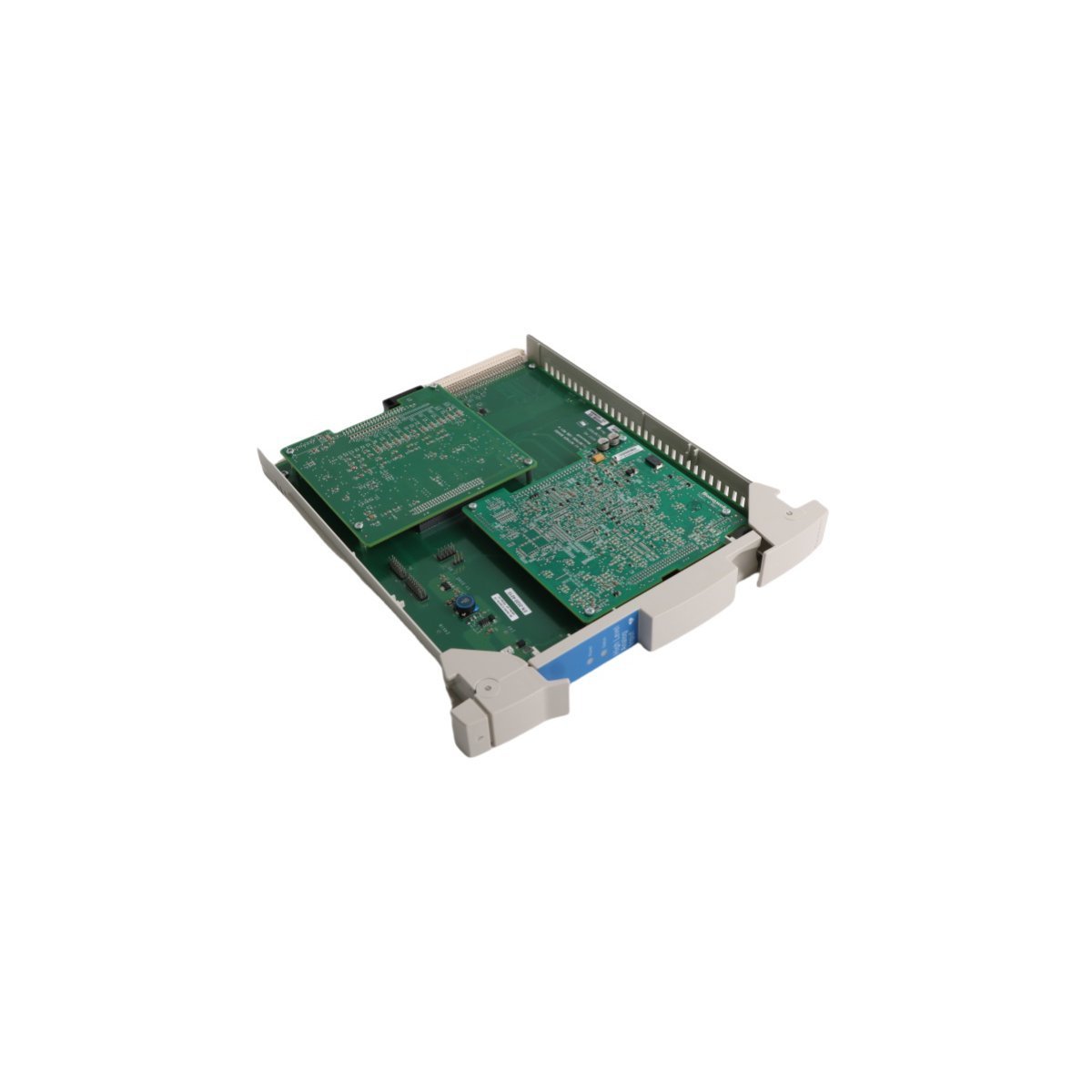

تتميز مجموعة معالجة الإشارات التناظرية عالية المستوى هذه بتصميم إدخال تفاضلي قوي مصمم لإلغاء اضطرابات الجهد المشترك بين أطراف تأريض المجال وأرضية الخزانة المحلية. تدمج اللوحة مرشحات تناظرية تمرير منخفض مستقلة لكل قناة، مما يعزل التداخل التوافقي عالي التردد الناتج عن المعدات الحثية الثقيلة أو محركات التردد المتغير المجاورة. تم تصميم الشرائح المعالجة المدمجة لتوفر إتاحة قصوى، وتتواصل مباشرة عبر ناقل التحكم المتكرر من خلال مسارات عزل ثنائية القناة. تسمح هذه البنية لوحدة التحكم المضيفة باستطلاع قيم العملية الجديدة مع زمن انتقال بيانات صفري، مما يحافظ على التحكم المتزامن في تغييرات العملية السريعة مع تقديم مسح تشخيصي مستمر للأجهزة المدمجة.

معلمات الوحدة والسمات الهيكلية

الاندماج الميداني وأفضل ممارسات الأسلاك

يجب على فنيي الأجهزة وضع هذه الوحدة ذات الإطار المفتوح في الفتحة المخصصة لها داخل ملف بطاقة الشاسيه المطفاة. قبل تثبيت مثبتات التثبيت الأمامية، تأكد من أن مستوى مراجعة REV A يتوافق مع مصفوفة تكوين البرامج الموجودة لديك لمنع أخطاء عدم توافق الوحدة. قم بتوجيه جميع أسلاك الإشارة التناظرية الميدانية باستخدام كابلات الأجهزة المزدوجة المجدولة المحمية، مع إبقائها منفصلة تمامًا عن قنوات الطاقة عالية الجهد. قم بإنهاء دروع الكابلات حصريًا عند قضيب تأريض لوحة التجميع لمنع إنشاء حلقات التأريض. إذا كنت تقوم بتنفيذ تتبع تيار 4-20 مللي أمبير، فتأكد من أن مقاومات تحويل الإدخال الدقيقة 250 أوم تتطابق مع التفاوتات المطلوبة المحددة في رسومات تصميم الحلقة الخاصة بك.

تآزر الأنظمة والمتانة البيئية

تحافظ لوحة 51307687-176 REV A على تشغيل موثوق به داخل المنشآت الصناعية المتطلبة المعرضة لتقلبات الرطوبة المحيطة وانبعاثات الغاز الكيميائية. يغطي طبقة حماية مرنة المكونات السطحية الحساسة، مما يمنع مسارات الرطوبة الموصلة وأخطاء التتبع. تتصل بسلاسة مع معماريات Experion PKS الحديثة عبر جسور التكامل القديمة، مما يوفر لمهندسي المصانع شفافية كاملة وغير متساومة في بيانات المرسل الخام. يعمل هذا الأداء عالي الكثافة على استقرار مقاييس الإدخال لأجهزة الإشراف على التوربينات وخطوط تغذية الغلايات الحرجة، مما يقلل من تكرار حالات التعطل المفاجئة المتعلقة بالسلامة أثناء التغيرات الكهرومغناطيسية أو الحرارية الشديدة.

معلومات الطلب

تتضمن حزمة شحن المنتج النهائية ما يلي:

(1) لوحة إدخال تناظري Honeywell 51307687-176 REV A الأصلية

(2) مرساتان موجهتان لفتحة التركيب معتمدتان من المصنع

(3) وصلات ربط مسار قصيرة مثبتة مسبقًا

(4) بطاقة فحص كاملة وورقة التحقق من الرقم التسلسلي

تفاصيل اللوجستيات والإرسال

يتم شحن طلبيتك في غضون 2-7 أيام عند الانتهاء من الدفع. يقوم مستودعاتنا بتغليف كل لوحة إلكترونية في عبوات صناعية متعددة الطبقات مضادة للكهرباء الساكنة وصناديق مبطنة خصيصًا لتجنب التفريغ الكهروستاتيكي الخطير أثناء النقل لمسافات طويلة. نقوم بالشحن العالمي باستخدام شركات شحن سريعة موثوقة - مثل DHL و FEDEX و UPS - لتسليم مكونك بأمان إلى موقع المصنع أو رفوف المخزون.

دعم حقل الإدخال التناظري

س1: هل تدعم لوحة 51307687-176 إشارات تيار 4-20 مللي أمبير مباشرة بدون مكونات خارجية؟

ج1: تقوم لوحات الإدخال عالية المستوى بمعالجة قيم هبوط الجهد؛ لذلك، يجب عليك توصيل مقاوم هبوط دقيق بقيمة 250 أوم عبر قنوات الإدخال في كتلة الأطراف لتحويل تيارات حلقة 4-20 مللي أمبير إلى معيار 1-5 فولت تيار مستمر القابل للقراءة.

س2: ما هي إنذارات التشخيص التي تظهر إذا انقطع سلك ميداني أو فقد جهاز إرسال الطاقة؟

ج2: تكتشف الوحدة انخفاضات الإدخال دون عتبة 1 فولت الاسمية (التي تمثل أقل من 4 مللي أمبير)، وتقوم على الفور بوضع علامة حالة خطأ "نطاق منخفض" أو "سلك مفتوح" في قاعدة بيانات وحدة التحكم الرئيسية.

س3: كيف أتحقق مما إذا كانت لوحة مراجعة REV A يمكن أن تحل محل مراجعة أحدث ضمن ملف بطاقة تشغيلية؟

ج3: راجع ملاحظات إصدار برنامج النظام للتأكد من أن البرنامج الثابت قيد التشغيل يدعم مراجعات الأجهزة الأقدم، حيث أن عدم تطابق المراجعات الأقدم مع تكوينات البرامج الأحدث يمكن أن يؤدي إلى رفض تكوين العقدة.
