نظرة عامة على المنتج

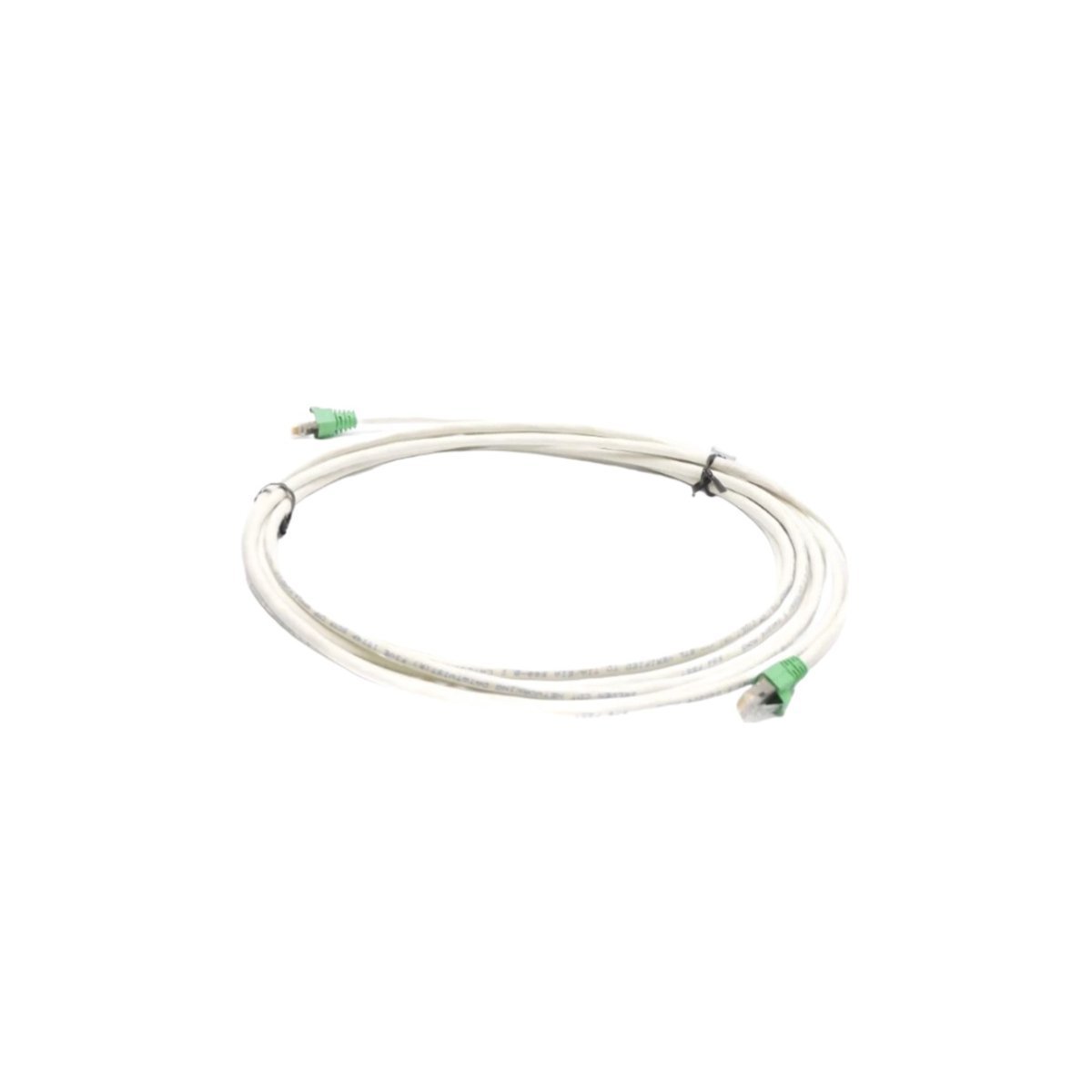

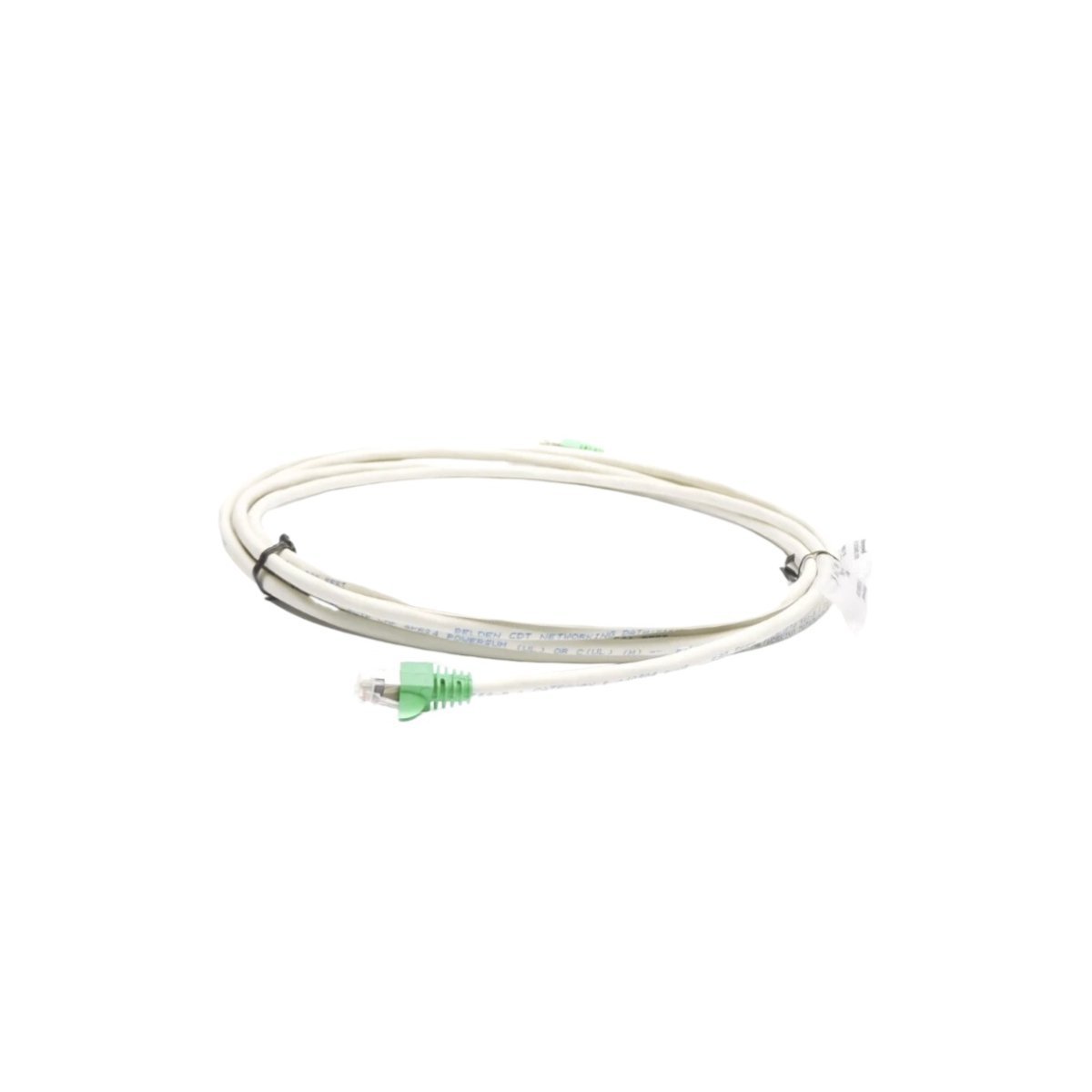

كابل Honeywell 51305482-205 هو كابل إيثرنت صناعي عالي الجودة بطول 5 أمتار (16.4 قدم) مصمم خصيصًا لقطاع الشبكة الاحتياطية "LAN B" ضمن بنى Experion PKS و DCS. بصفته طرفًا حرجًا في بيئة TPNB (TotalPlant Network Bridge)، تم تصميم هذا الكابل من فئة CAT5e لتسهيل الاتصال المستقر بسرعة 100-BASE-T بين وحدات التحكم وعقد الشبكة. على عكس كابلات التوصيل التجارية القياسية، يتم تصنيع 51305482-205 بتفاوتات صارمة في الطول وحماية لمنع اهتزاز توقيت الإشارة والتداخل الكهرومغناطيسي. ويوفر الأساس المادي اللازم للتحكم في العمليات عالية التوفر، مما يضمن بقاء مسارات الشبكة الثانوية متزامنة وجاهزة للانتقال الفوري عند حدوث عطل.

المعايير الكهربائية ومواصفات الأجهزة

• طول الكابل: 5 أمتار (تفاوت ±0.5%)

• المعيار: CAT5e / محسّن لـ 100-BASE-T

• معدل نقل البيانات: 100 ميجابت في الثانية

• بنية الموصل: نحاس مجدول 24 AWG

• ملف مقاومة الكابل: 100 أوم ±15%

• مقاومة التيار المستمر: ≤9.38 أوم لكل 100 متر

• توقيت الإشارة: تأخير الانتشار ≤548 نانوثانية/100 متر مع انحراف تأخير ≤45 نانوثانية/100 متر

• النطاق الحراري: -20 درجة مئوية إلى +60 درجة مئوية (التشغيل) / -40 درجة مئوية إلى +75 درجة مئوية (التخزين)

• تصنيف الجهد: حتى 30 فولت تيار متردد

• الوزن الصافي: 0.38 كجم (وزن الشحن 0.4 كجم)

• أبعاد التعبئة والتغليف: 7 × 14 × 14.5 سم

• بلد المنشأ: الولايات المتحدة الأمريكية

• الرمز الجمركي: 8537101190

تطبيقات أنظمة التحكم الصناعي

يستخدم كابل TPNB LAN B 51305482-205 بشكل أساسي في البنى التحتية الصناعية واسعة النطاق مثل مصانع البتروكيماويات والمنصات البحرية ومرافق توليد الطاقة حيث تكون الشبكات الاحتياطية إلزامية. في إعداد Experion PKS النموذجي، يُخصص هذا الكابل للجانب "B" من Ethernet المتسامح مع الأخطاء (FTE) أو جسر TPNB، مما يسمح بالفصل المادي لمسارات البيانات الاحتياطية لمنع فشل الشبكة المتزامن. تم تصميم قلبه المجدول 24 AWG ليتحمل الاهتزازات والتوجيه ذي نصف القطر الضيق الشائع في خزانات DCS عالية الكثافة. من خلال الحفاظ على خصائص كهربائية صارمة عبر مداه البالغ 5 أمتار، فإنه يمنع تصادم البيانات وفقدان الحزم التي غالبًا ما تصيب الكابلات ذات الجودة المنخفضة في البيئات الصاخبة كهربائيًا بالقرب من مشغلات المحركات عالية الجهد ومحركات التردد المتغير.

الأسئلة الشائعة

س: لماذا يُصنف هذا الكابل خصيصًا على أنه كابل "LAN B"؟

ج: في بنى Honeywell الاحتياطية، غالبًا ما تكون الكابلات مرمزة بالألوان أو موسومة للفصل بين الشبكات الأساسية (LAN A) والثانوية (LAN B). يضمن استخدام كابل LAN B مخصص مثل 51305482-205 أن الفنيين يحافظون على التخطيط الصحيح أثناء التركيب والصيانة.

س: هل يمكن استخدام هذا الكابل لتطبيقات PoE (Power over Ethernet)؟

ج: بينما يمكن للبنية النحاسية 24 AWG التعامل تقنيًا مع الطاقة ذات الجهد المنخفض، فإن هذا الكابل مصنف ومعتمد خصيصًا لإشارات بيانات 100-BASE-T في بيئات DCS بحد أقصى لجهد 30 فولت تيار متردد.

س: هل الطول 5 أمتار هو الإصدار الوحيد المتاح؟

ج: يشير 51305482-205 على وجه التحديد إلى الإصدار بطول 5 أمتار. تنتج Honeywell أرقام قطع أخرى في هذه السلسلة لأطوال مختلفة لضمان الملاءمة الدقيقة داخل أحجام الخزانات المختلفة دون وجود كابل زائد.

س: هل يتميز هذا الكابل بغلاف متخصص لمقاومة المواد الكيميائية؟

ج: الغلاف من الدرجة الصناعية المقواة المصمم لتحمل درجات الحرارة القصوى الموجودة في بيئات المصانع (-20 درجة مئوية إلى +60 درجة مئوية) ويوفر مقاومة قياسية للرطوبة والزيوت الموجودة عادةً في خزانات غرف التحكم.

س: ما هي فائدة "انحراف التأخير" المنخفض المذكور في المواصفات؟

ج: يضمن انحراف التأخير المنخفض أن البيانات التي تصل عبر أزواج الأسلاك المختلفة داخل الكابل تظل متزامنة. هذا أمر حيوي لبروتوكولات التحكم الحساسة للوقت حيث يمكن أن يتسبب حتى بضع نانوثواني من عدم المحاذاة في أخطاء اتصال بين وحدات التحكم.
