نظرة عامة على المنتج

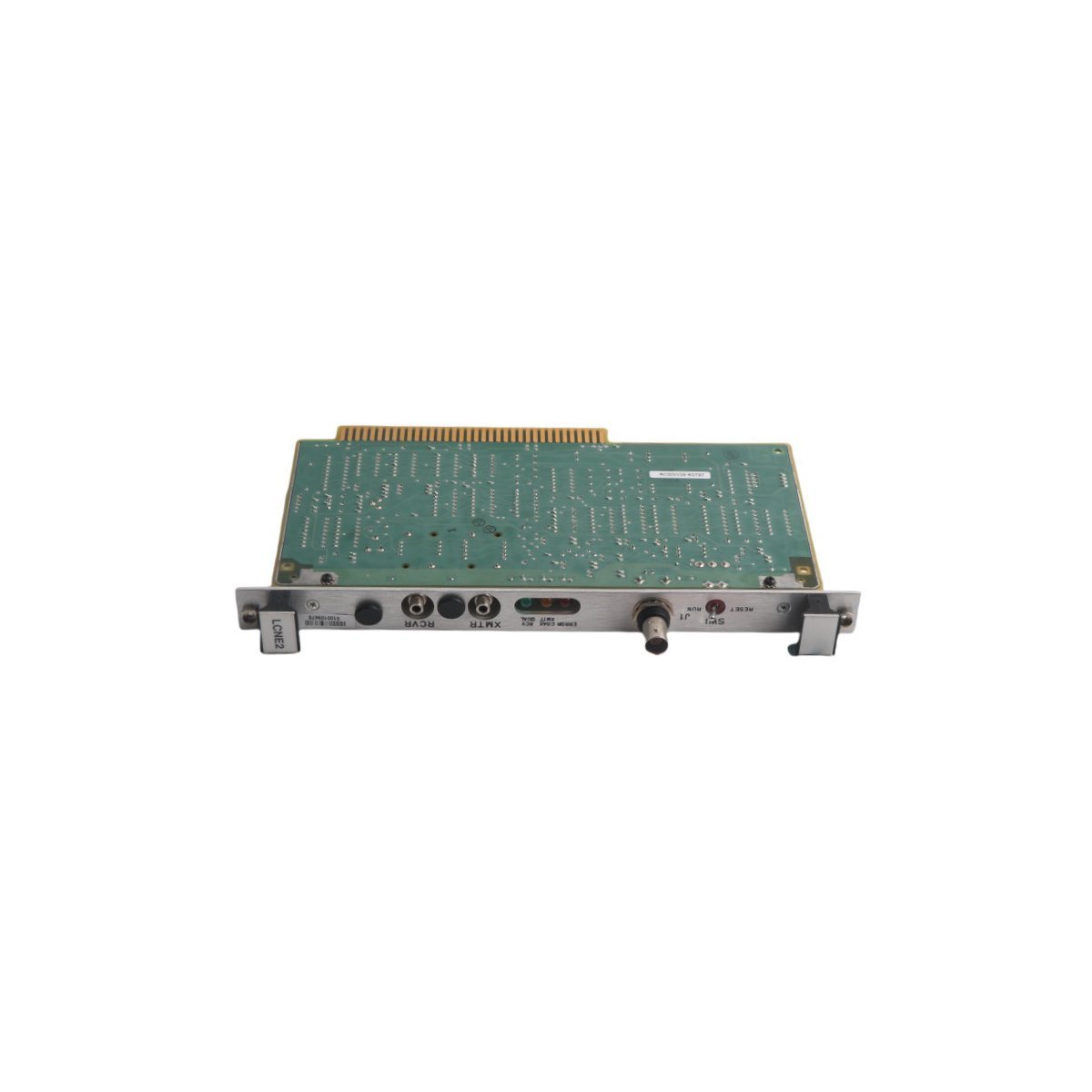

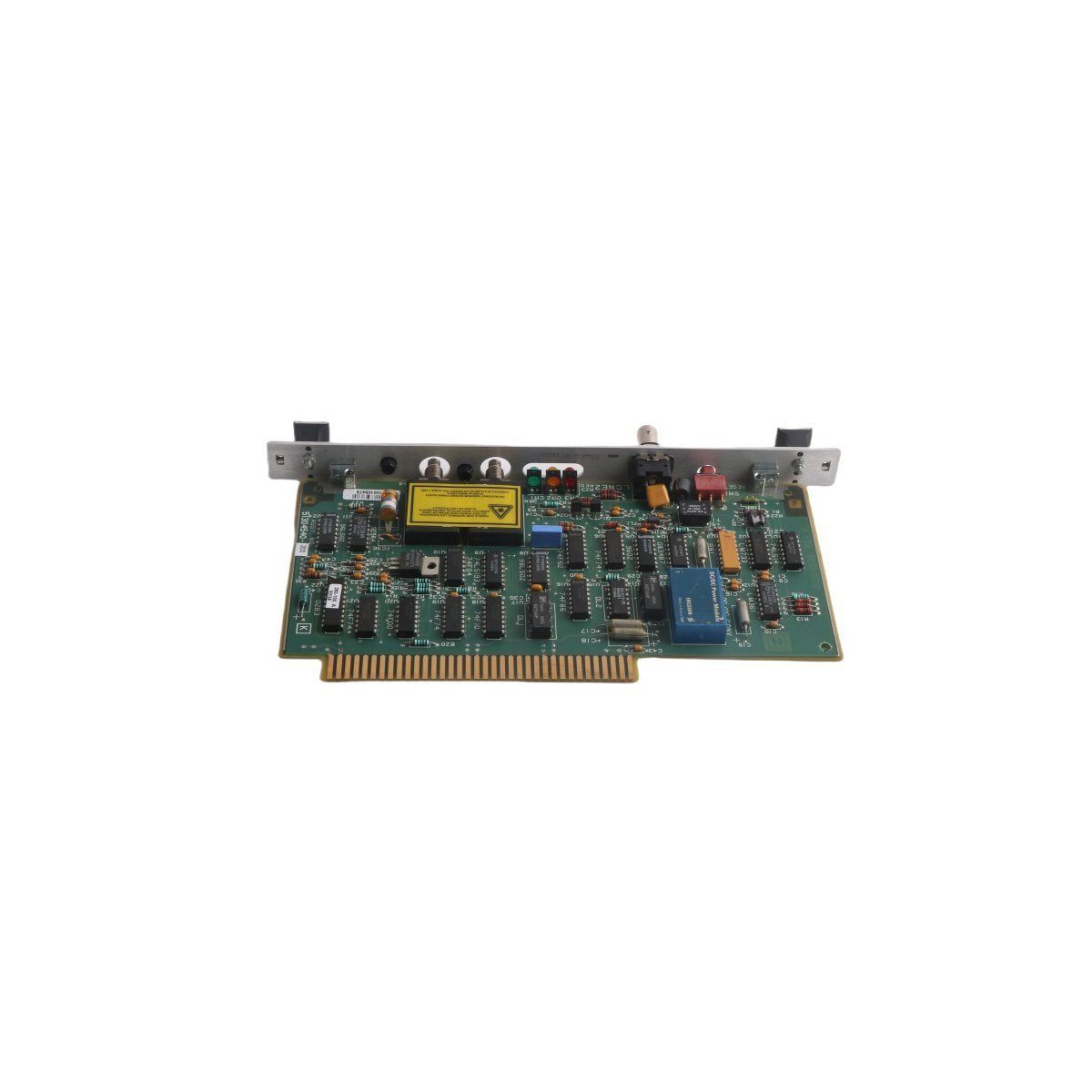

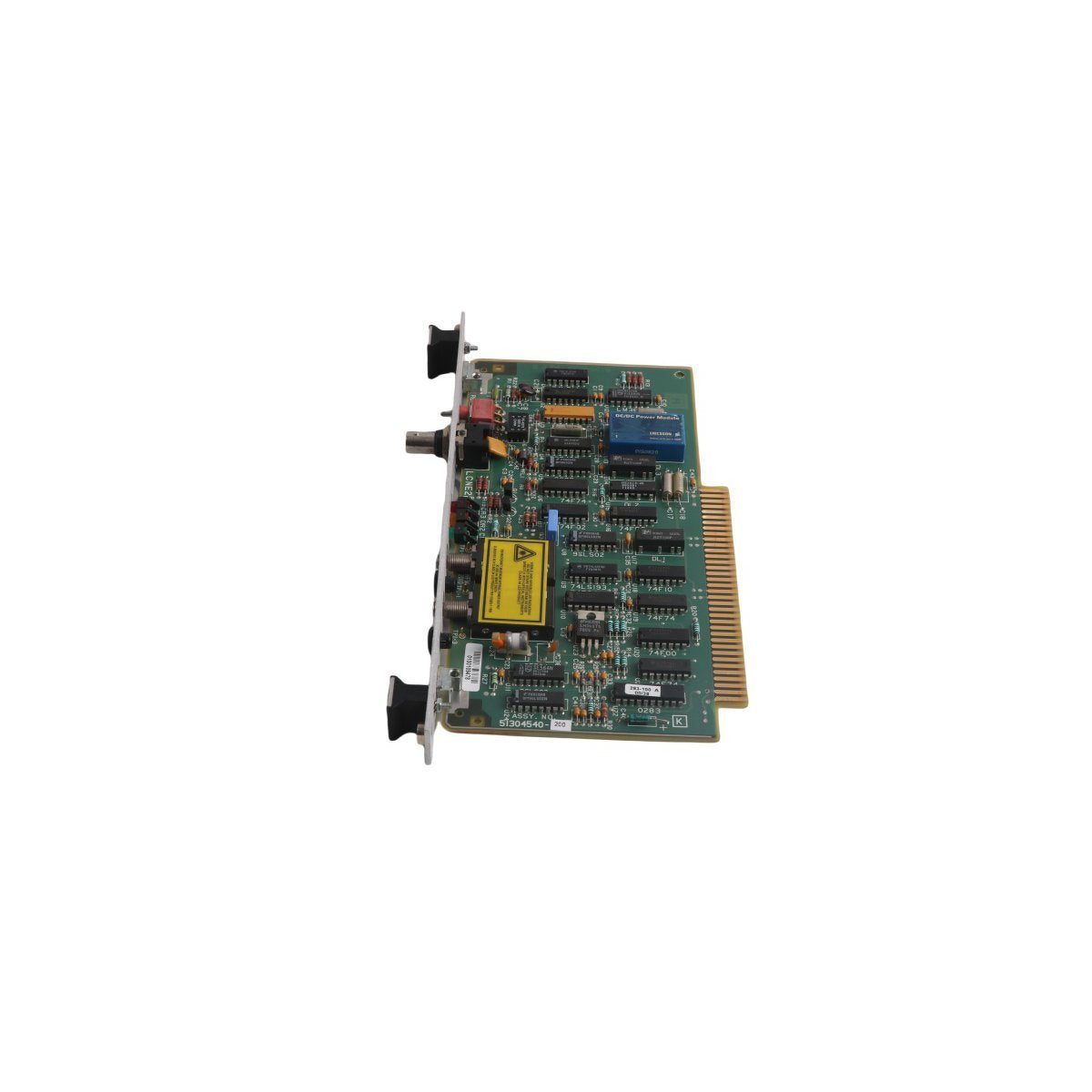

وحدة واجهة وصلة الإدخال/الإخراج Honeywell 51304540-200 Process Manager I/O Link Module تنشئ اتصالات ميدانية حتمية وعالية السرعة بين نوى المعالجة الموضعية ومجموعات الإدخال/الإخراج الفرعية البعيدة داخل شبكات TDC 3000 و Experion migration. يقوم مهندسو النظام بتطبيق لوحة الاتصال الأساسية هذه لإدارة تدفقات البيانات الميدانية عالية الكثافة، وتنفيذ حلقات المسح الدقيق المتزامنة عبر نقاط التشغيل الحرجة. من خلال تفريغ تسلسل البروتوكول المكثف من معالجات التحكم الأساسية، تلغي الوحدة زمن انتقال حلقة التحكم وتحافظ على توقيت رد الفعل على مستوى الميكروثانية. يثبت هذا العمود الفقري للأجهزة عالي الموثوقية أنه لا غنى عنه عبر الصناعات ذات العمليات المستمرة والمتطلبة، بما في ذلك محطات معالجة الهيدروكربونات الآلية، ومنصات الفصل البحرية الحرجة، ومرافق الطاقة الحرارية واسعة النطاق. يضمن 51304540-200 التحقق من الإشارة دون مساومة وموثوقية نقل البيانات، ويحمي مسارات المراقبة الإشرافية من التقطعات الناتجة عن الضوضاء ويضمن رؤية تحكم مطلقة أثناء التحولات التشغيلية عالية الإجهاد.

هندسة المعالجة ومنطق الناقل الحتمي

يتميز 51304540-200 ببنية اتصال متخصصة تم إنشاؤها خصيصًا للحفاظ على مزامنة لا تتزعزع للوصلات عبر خزائن المعالجة الموزعة. يطبق منطق الأجهزة المدمج بروتوكول الإشارة عالي الأمان الخاص بشركة Honeywell، ويدير التحقق من إطارات البيانات في الوقت الفعلي وتصحيح أخطاء التكافؤ التلقائي مباشرةً في طبقة جهاز الإرسال والاستقبال.

لمواجهة الضوضاء الكهربائية الشائعة في لوحات التوصيل الصناعية الثقيلة، يشتمل تصميم اللوحة على حواجز عزل بصري متعددة النقاط إلى جانب مصفوفات مدمجة لقمع الارتفاعات المفاجئة. يحمي هذا التصميم القوي المسجلات الدقيقة الداخلية من ارتفاعات الجهد الأرضي والاندفاعات الكهرومغناطيسية المحلية. تتضمن اللوحة الأمامية للوحدة مؤشرات تشخيص نشطة تعرض حالة الارتباط ونشاط الإرسال/الاستقبال وحالات صحة البطاقة، مما يمكّن فرق الصيانة الميدانية من التحقق من تتبع شبكة التحكم على الفور دون الحاجة إلى برنامج اختبار خارجي متخصص.

الأبعاد الميكانيكية والمعايير البيئية

الخدمات اللوجستية وتتبع المنشأ

بيانات الغلاف المادي

مقاييس التشغيل التقنية

معايير الأداء

تركيب اللوحة الخلفية ومعايير الحماية من التفريغ الكهروستاتيكي

أوقف تشغيل جميع خطوط الطاقة الأساسية والثانوية التي تغذي قفص البطاقات الوجهة قبل إدخال الوحدة 51304540-200 في الفتحة المخصصة لها. يجب على الفنيين ارتداء سوار معصم مضاد للكهرباء الساكنة معاير وموصل بشكل صحيح أثناء التعامل لحماية شرائح المنطق عالية الكثافة من تلف التتبع الكارثي الناتج عن التفريغ الكهروستاتيكي.

قم بمحاذاة حافة الوحدة بعناية مع مسارات التوجيه البلاستيكية العلوية والسفلية للهيكل، ثم حرك البطاقة بقوة حتى تستقر الموصل متعدد المسامير بالكامل في اللوحة الأم الخلفية. ادفع مقابض قفل اللوحة الأمامية المدمجة للداخل لتأمين المسامير الكهربائية المحكمة ضد الاهتزازات الميكانيكية المستمرة. قم بتوصيل كابلات وصلة الإدخال/الإخراج الزائدة بالواجهات الأمامية، مع الحفاظ على نصف قطر انحناء فيزيائي لا يقل عن 45 ملم لتجنب إحداث تشققات دقيقة داخلية في أسلاك البيانات النحاسية.

قدرة تحمل حقل العمل ودمج مصفوفة التحكم Experion

تتميز لوحة الواجهة 51304540-200 بمرونة استثنائية في تصنيع المكونات، حيث تعمل باستمرار داخل خزائن الأتمتة محكمة الإغلاق وغير المهواة المعرضة للاهتزازات الهيكلية منخفضة التردد. تغطي طبقة سميكة وعالية الأداء من الطلاء المطابق المكونات الإلكترونية المركبة على السطح بالكامل، مما يحمي المسارات الحساسة من آثار التكثف وأبخرة المواد الكيميائية المحيطة المسببة للتآكل.

ترتبط وحدة وصلة الإدخال/الإخراج هذه بسلاسة بهياكل مدير العمليات الحالية، وتقدم مسارًا فوريًا بديلاً يوفر قواعد بيانات البرامج الحالية وكتل المنطق الهندسي. يتيح معدل النقل فائق الاستقرار للاتصال لنظام DCS الأساسي الحفاظ على التتبع في الوقت الفعلي لأجهزة مراقبة التوربينات النهائية وحلقات السلامة الحرجة، مما يمنح فرق الهندسة استقرارًا كاملاً للتحكم عبر توسعات المصنع متعددة الوحدات.

جرد المواد وبيان المعدات

تخضع كل لوحة اتصال لمدير العمليات لمحاكاة شاملة للناقل واختبار حرق الحمل التشخيصي بدرجة حرارة عالية في مركزنا الفني قبل الشحن. تحتوي شحنتك على:

(1) لوحة واجهة وصلة الإدخال/الإخراج لمدير العمليات Honeywell 51304540-200 جديدة

(2) قضبان حماية جانبية منخفضة المعاوقة مُعدة مسبقًا

(3) ورقة التحقق من سلامة بيانات مراقبة الجودة المصنعية

(4) حقيبة حماية ثقيلة موصلة مضادة للكهرباء الساكنة

مسار الشحن السريع والامتثال للحماية

نقوم بترتيب إرسال جوي دولي سريع خلال 2-7 أيام عند الانتهاء من الدفع، وتنسيق تتبع النقل من خلال شركات الشحن الجوي المرموقة بما في ذلك DHL و FEDEX و UPS. يقوم مشغلو شحن المستودعات بإغلاق كل وحدة واجهة وصلة داخل إطار تغليف صناعي مصبوب خصيصًا ومضاد للكهرباء الساكنة للتخلص من أي خطر لتراكم الشحن الكهروستاتيكي أثناء النقل الجوي لمسافات طويلة. يتم شحن العنصر داخل صناديق صناعية خارجية صلبة مزدوجة الجدران مبطنة بحشوات رغوية سميكة ممتصة للصدمات، مما يضمن وصول بطاقة الاتصال الأساسية الخاصة بك جافة تمامًا ونظيفة وجاهزة للتشغيل الفوري.

أسئلة شائعة حول البنية التحتية لناقل التحكم

س1: ما هو التحسين في الأجهزة الذي يجلبه اللاحقة "-200" لهذا الإصدار من بطاقة Process Manager؟

ج1: تشير اللاحقة -200 إلى تحسين من الجيل الثاني للأجهزة يقوم بترقية مكونات جهاز الإرسال والاستقبال التسلسلي الداخلية. يقلل هذا التحديث من مستويات الانبعاث الحراري الداخلي ويوفر قدرات محسنة لرفض الضوضاء، مما يضمن سلامة إشارة فائقة مقارنة بإصدارات السلسلة -100 الأقدم.

س2: هل تتطلب هذه الوحدة تكوينات مفتاح DIP يدوية لتعيين موضع العقدة على الرابط؟

ج2: لا. تستخدم البطاقة تسجيلًا تلقائيًا لعنوان الفتحة الفيزيائية بمجرد اتصالها باللوحة الخلفية الأساسية. ما عليك سوى التحقق من أن أزواج الكابلات الزائدة لديك تتطابق مع تعيينات القناة A والقناة B المحددة في مخطط تخطيط النظام الخاص بك.

س3: كيف يظهر عطل في اتصال رابط الإدخال/الإخراج الأساسي على شاشة رسومات المشغل؟

ج3: إذا انقطع الرابط النشط، يقوم المنطق المدمج بتحويل الاتصال إلى منفذ الكابل الزائد في غضون ميكروثوانٍ، مما يمنع انقطاع العملية. إذا فشلت كلا مساري الرابط، تتجمد قيم الإدخال/الإخراج المتأثرة على الفور وتظهر إنذار "Bad PV" أو انتهاء مهلة الاتصال باللون الكهرماني على وحدة تحكم محطة عمل المشغل.
