نظرة عامة على المنتج

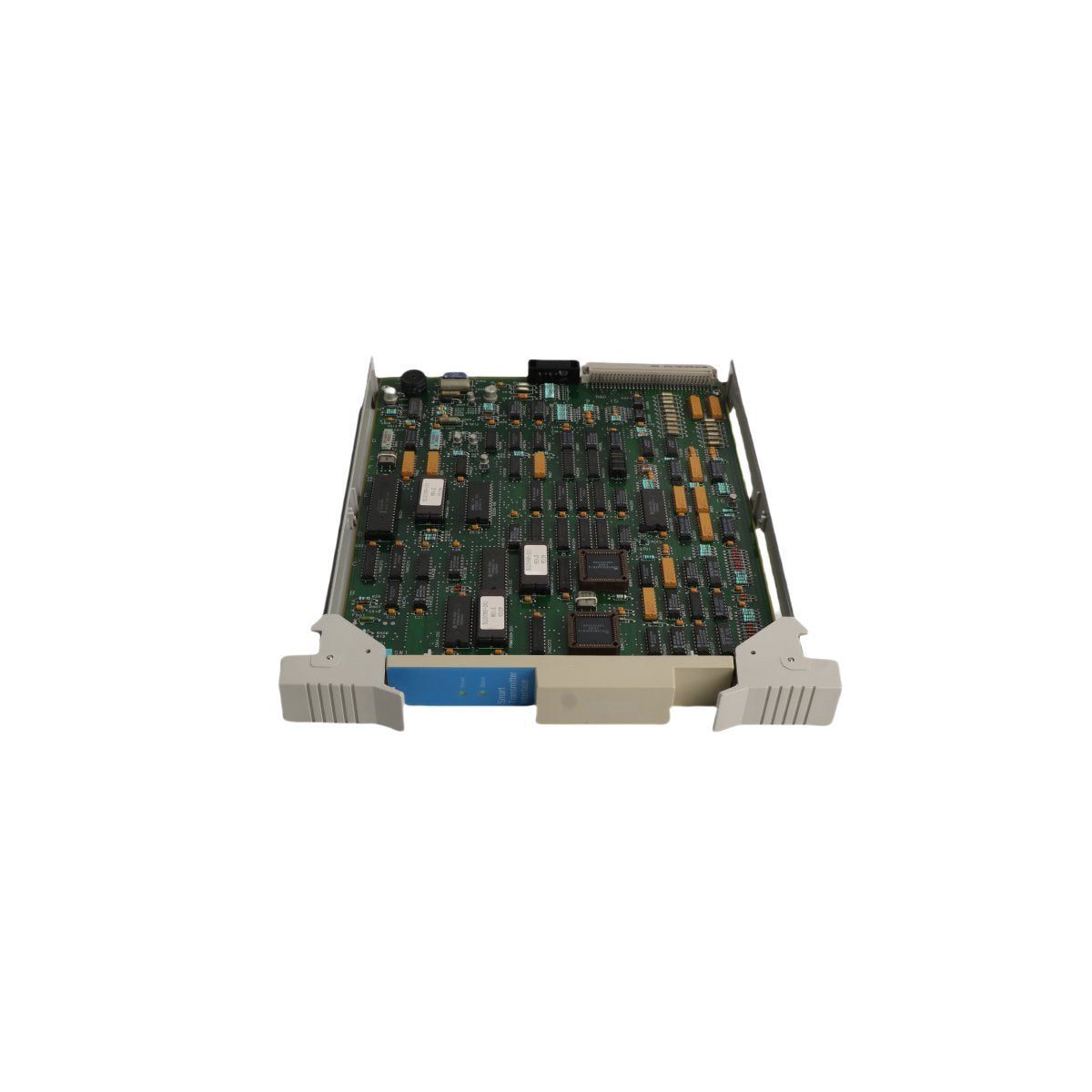

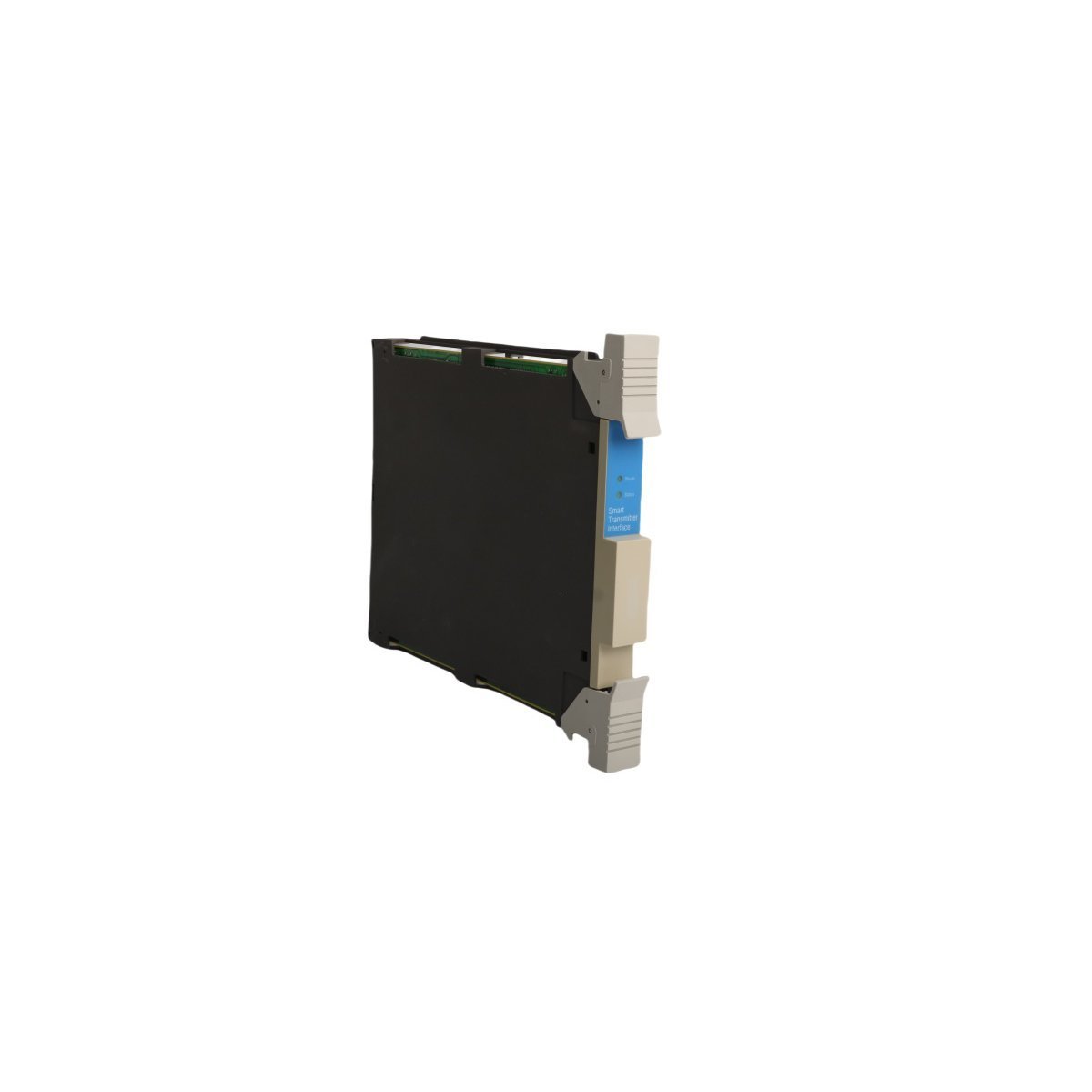

تعمل بطاقة Honeywell 51304516-100 كبطاقة واجهة مرسل ذكية (STI) عالية الدقة ضمن نظام Honeywell الكلاسيكي لمعالج العمليات عالي الأداء (HPM) وعقد نظام التحكم الموزع (DCS) القديم من نوع TDC 3000. توفر هذه الوحدة المتميزة من الأجهزة اتصالاً رقميًا ثنائي الاتجاه بين الأجهزة الميدانية الذكية وطبقة التحكم الإشرافي الأساسية. وتُعد بمثابة ركيزة أساسية للأجهزة في تطبيقات العمليات بالغة الأهمية، بما في ذلك نقل حيازة التكرير، ومراقبة تفاعلات البتروكيماويات، وإدارة احتراق الغلايات المستمر.

في المنشآت الصناعية المستمرة، يحدد جمع البيانات الميدانية الدقيقة والخالية من الأخطاء سلامة العملية العامة وتحسين الإنتاجية. تزيل بطاقة الواجهة 51304516-100 أخطاء التحويل التناظري المتأصلة في حلقات 4-20 مللي أمبير القياسية من خلال استخدام بروتوكولات الاتصال الرقمي الأصلية. تسحب الوحدة المتغيرات الأولية عالية الدقة، والبيانات الثانوية متعددة المتغيرات، وتشخيصات المستشعرات العميقة في وقت واحد. باختيار بطاقة الواجهة هذه ذات الدرجة الصناعية، يضمن مديرو المصانع دقة قياس مطلقة، ويقللون بشكل كبير من أوقات التشغيل، ويزيلون انقطاعات العمليات الزائفة.

محرك بروتوكول ذكي ونواة معالجة

تستخدم بطاقة الواجهة هذه معالجًا دقيقًا متخصصًا على متنها مخصصًا للتعامل مع بروتوكول Honeywell المالك المُحسن رقميًا (DE) جنبًا إلى جنب مع إطارات البيانات الرقمية للأجهزة الميدانية الذكية. يقوم هذا الجهاز بإلغاء تحميل مهام الحساب المكثف وفحص الأخطاء من وحدة التحكم الرئيسية، مما يسمح بتحديثات ميدانية عالية التردد.

عزل غلفاني بين القنوات

تتضمن الوحدة أجهزة اقتران ضوئي عالية العزل عبر كل مسار حلقة ميدانية لحماية اللوحة الخلفية للنظام من الاضطرابات الكهربائية الصناعية المدمرة. يمنع تصميم العزل الهيكلي هذا من هجرات صواعق البرق، والتحريض عالي الجهد، وتقلبات الجهد الأرضي إلى سجلات معالجة DCS الداخلية الحساسة.

استخراج المتغيرات الثانوية

على عكس البطاقات التناظرية البدائية التي لا تُبلغ إلا عن متغير واحد، تسحب بطاقة الواجهة الذكية هذه قيمًا متعددة للعمليات الثانوية وحالات الأجهزة الخام عبر زوج واحد من الأسلاك الميدانية. وتقوم ببث طبقة التشخيص هذه مباشرة إلى قاعدة أصول الإدارة المركزية، مما يفتح التحقق الاستباقي من الحلقة من مكتب التحكم.

معلمات الواجهة ومقاييس الأجهزة

قواعد التشغيل الميداني ونشر الحلقات

ادفع بطاقة الواجهة برفق في الفتحة المخصصة لها داخل قفص رف الملفات، وادفع بحذر لمنع سوء محاذاة أو ثني مقابس موصل اللوحة الخلفية عالية الكثافة. ثبت مثبتات قفل اللوحة الأمامية العلوية والسفلية لتقوية تأريض الإطار الميكانيكي داخل خزانة التوزيع.

إنهاء الحماية وتأريض الحلقة

تتطلب جميع كابلات الزوج الملتوي في الجانب الميداني التي تحمل اتصالات رقمية عالية التردد درعًا مستمرًا مناسبًا لكبح التداخل العرضي المحيط. قم بتأريض دروع الكابلات عند نقطة أرضية نظيفة واحدة للأجهزة داخل لوحة التوزيع، مع تجنب تمامًا تأريض الدرع متعدد النقاط لمنع تكوين حلقات أرضية طفيلية.

طول الكابل وتوازن المعاوقة

تأكد من أن المسافات الإجمالية لأسلاك الحقل تتوافق مع أقصى حدود مقاومة الحلقة والسعة التي تمليها إرشادات بروتوكول DE. تؤدي سعة الكابلات الزائدة إلى تدهور زمن صعود نبضات الاتصال الرقمي، مما يؤدي إلى انقطاعات متقطعة في حزم البيانات وأخطاء مزامنة خطيرة في تكوين الجهاز.

مرونة بيئة العملية والتآزر الأساسي

تدمج بطاقة 51304516-100 مكونات متطورة مثبتة على السطح محمية بطبقة سميكة من الطلاء المتوافق مع الدرجة الصناعية. يعمل هذا الحاجز الواقي على إغلاق الدوائر الدقيقة بشكل فعال ضد تسرب الرطوبة، وتآكل رش الملح، والملوثات المحمولة جوًا الشائعة في مجمعات النفط والغاز الساحلية.

قدرة الهجرة السلسة للإصدارات القديمة

تعمل البطاقة بشكل أصلي مع بنى نظام إدارة العمليات عالية الأداء (HPM) الموجودة وتتكامل مع منصات Experion PKS من خلال بوابات النظام القياسية. يتيح هذا التوافق الواسع لمصانع المعالجة تحديث طبقات واجهة المرسل الخاصة بها والوصول إلى التشخيصات المتقدمة دون التكاليف الباهظة لإعادة كتابة استراتيجيات السلامة الأساسية لعملياتها.

معلومات الطلب

تحتوي حزمة شراء الأجهزة الصناعية المختومة من المصنع على المكونات المعتمدة التالية:

(1) بطاقة واجهة مرسل ذكية Honeywell 51304516-100 جديدة تمامًا

(2) قائمة فحص جودة المصنع المعتمدة

(3) حاوية تخزين واقية مضادة للكهرباء الساكنة مختومة

لوجستيات التوزيع وحماية المواد

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع. تنتقل جميع مكونات التحكم ذات الأولوية العالية عبر شركات النقل العالمية المتميزة بما في ذلك DHL وFEDEX وUPS لضمان التسليم السريع والمتتبع بالكامل مباشرة إلى منشأتك. للحفاظ على سلامة المعايرة ومصفوفات CMOS الحساسة لهذه الوحدة، يتم شحن كل عنصر داخل عبوات متعددة الطبقات، مضادة للكهرباء الساكنة ومقاومة للصدمات مصممة لتحمل النقل الدولي الوعر.

الأسئلة الشائعة حول واجهة الجهاز الميداني

س1: ما هي ميزة البروتوكول المحددة التي توفرها بطاقة 51304516-100 مقارنة ببطاقة الإدخال التناظرية الأساسية؟

ج1: تقرأ بطاقة 51304516-100 الإشارة الميدانية الرقمية مباشرة دون إجراء تحويلات متتالية من رقمي إلى تناظري ومن تناظري إلى رقمي. يزيل هذا المسار الرقمي المباشر أخطاء الانجراف الحراري، ويزيد من دقة المستشعر، ويمنح وصولاً مباشرًا إلى علامات حالة التشخيص الداخلية للمستشعر.

س2: هل يمكن لهذه الوحدة الاتصال بأجهزة إرسال ذكية غير تابعة لشركة Honeywell في الحقل؟

ج2: تم تحسين هذه الوحدة للأجهزة التي تستخدم وضع بروتوكول Honeywell الخاص بالتحسين الرقمي (DE)، مثل سلسلة مرسلات الضغط ST3000. بالنسبة لأجهزة HART القياسية، يجب استخدام وحدة واجهة متوافقة مع HART بدلاً من ذلك.

س3: كيف تحدد مشكلة قناة الاتصال في حلقة معينة باستخدام هذه البطاقة؟

ج3: راجع مصابيح LED الخاصة بحالة القناة على لوحة الوحدة؛ يشير المؤشر الأخضر إلى قفل رقمي نشط وخالٍ من الأخطاء. إذا ومض مصباح LED باللون الكهرماني أو تحول إلى اللون الأحمر، فهذا يشير إلى فشل في فحص مجموع الحزم أو حلقة ميدانية مفتوحة، مما يتطلب من الفني فحص كتل الأطراف الميدانية بحثًا عن مقاومة تلامس عالية أو فشل في الحماية.
