نظرة عامة على المنتج

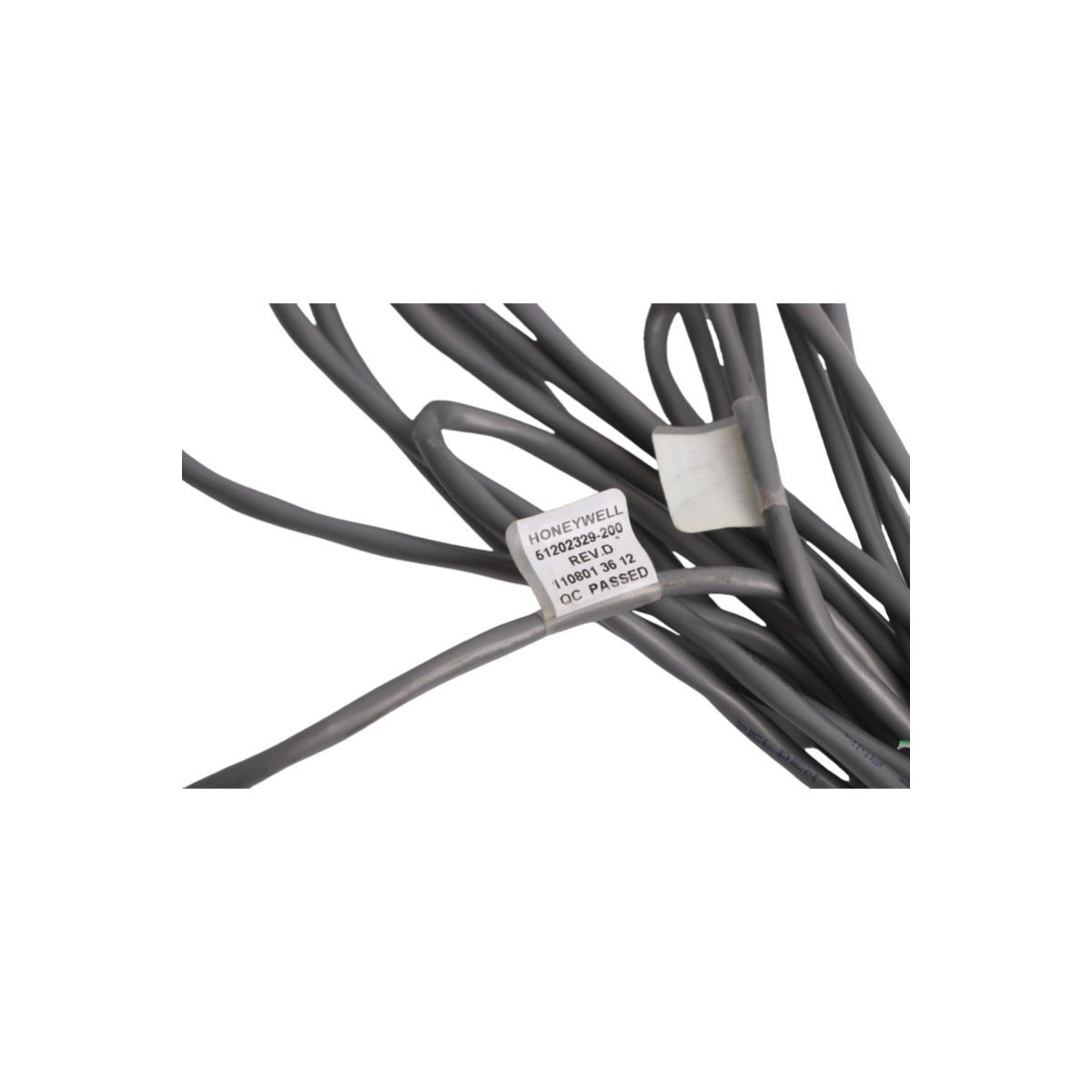

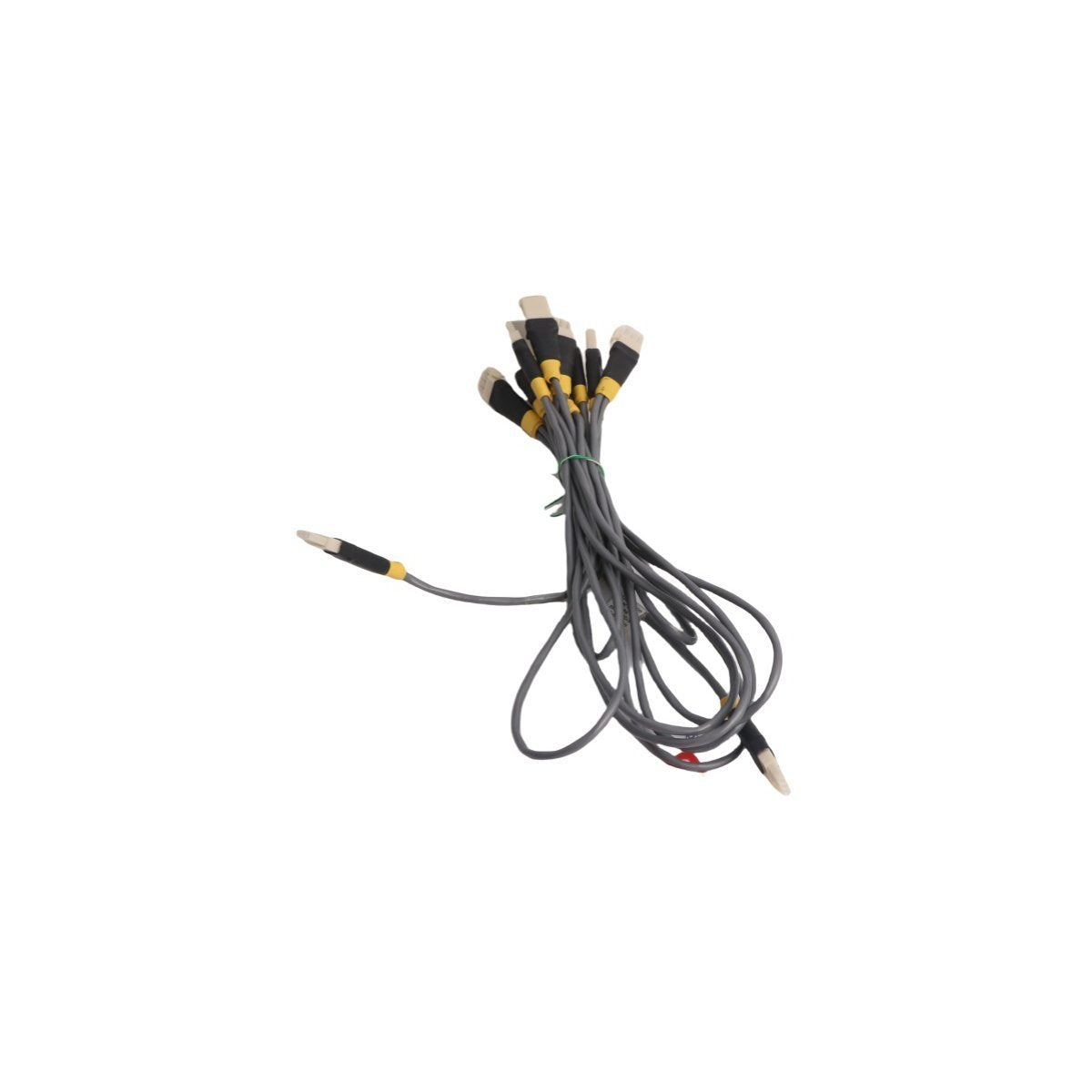

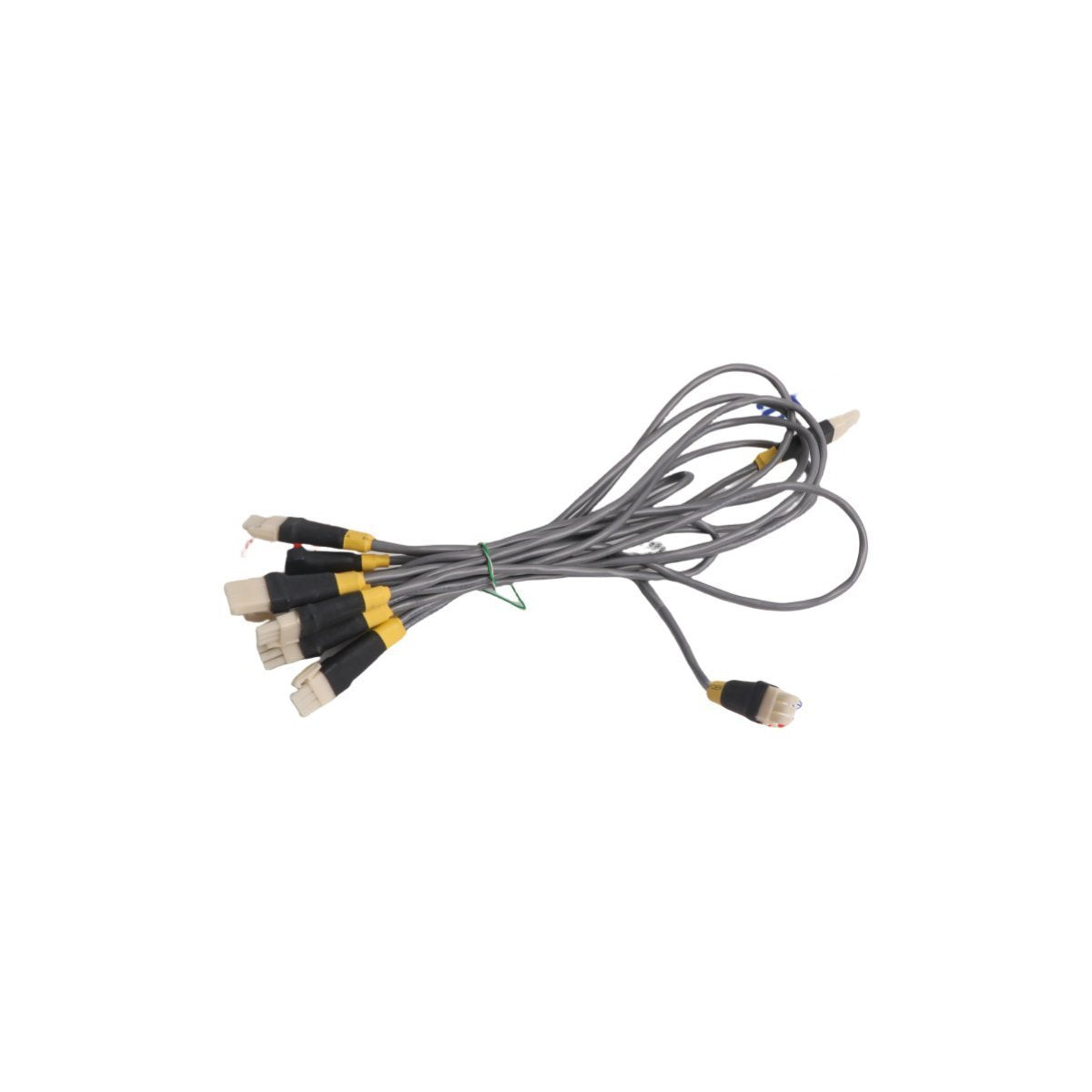

يوفر كابل هانيويل المحوري الرمادي 51202329-200 ControlNet اتصالات حتمية عالية السرعة داخل توزيعات عقد عمليات Honeywell Experion PKS وTDC 3000 القديمة. يحدد مهندسو الأنظمة وصلة الكابل المحوري RG-6 الممتازة هذه لربط وحدات الإدخال/الإخراج الفردية، وأجهزة التحكم C200/C300، ومكعبات إنهاء الحقول بمشابك الكابل المحوري الأساسية ControlNet. من خلال توفير معاوقة مميزة ثابتة تبلغ 75 أوم وسرعة انتشار إشارة دقيقة، تضمن مجموعة الكابلات عدم وجود اهتزازات في تنفيذ الرموز وتزيل انعكاسات بيانات الإرسال. يعد هذا الاتصال البيني القوي ضروريًا لشبكات العمليات عالية السعة حيث يمكن أن تؤدي انقطاعات الاتصال غير المخطط لها إلى تعطيل آليات إيقاف التشغيل في حالات الطوارئ، ومراقبة التوربينات، أو التتبع المستمر للدفعات الكيميائية. يوفر الكابل 51202329-200 حماية مادية شديدة التحمل ضد التداخل الكهرومغناطيسي عالي التردد، مما يحمي العمود الفقري الصناعي الحتمي الأساسي من فقدان البيانات ويحافظ على تشغيل المصنع دون انقطاع.

تصميم الكابل المحوري وهندسة انتشار الشبكة

يستخدم الكابل 51202329-200 تكوينًا محوريًا عالي التطور مصممًا لتقليل توهين الإشارة عبر امتدادات الإرسال الحرجة عالية التردد. يتميز قلب الكابل بموصل صلب من النحاس المطلي بالصلب عالي التوصيل يزيد من قوة الشد الميكانيكية مع الحفاظ على الإنتاجية الكهربائية المثلى لترددات حامل ControlNet عالية التردد.

لتحقيق أقصى درجات رفض الضوضاء في بيئات التداخل الكهرومغناطيسي القاسية، تشتمل شركة هانيويل على مصفوفة درع متعددة الطبقات تتكون من مزيج مكرر من أشرطة رقائق الألومنيوم وشبكة من أسلاك النحاس المجلفن الكثيفة. يوفر هذا الدرع القوي تغطية بنسبة 100%، ويحول ضوضاء الصناعة العالية التردد الشاردة مباشرة إلى شبكة تأريض الهيكل عند دمجه مع موصلات BNC التي تم إنهاؤها في المصنع. يفصل الغلاف الخارجي المصنوع من كلوريد البولي فينيل (PVC) الرمادي المميز هذا الطريق السريع للبيانات الأساسية (الذي يُشار إليه غالبًا بالخط الرئيسي A) بوضوح عن خطوط الشبكة الزائدة المقابلة، مما يسهل عزل الأعطال بسرعة ومهام الصيانة القياسية في أنابيب غرفة التحكم المزدحمة.

التحديد الميكانيكي والمقاييس الفيزيائية

مصفوفة اللوجستيات والتنظيم

الأساس الهيكلي

القدرات التقنية

تقييمات أداء الإرسال

توجيه كابل التوصيل ومعالجة موصل BNC

قم بتوجيه وصلة الكابل المحوري الرمادي 51202329-200 عبر ممرات أدوات مخصصة ومغلقة، مع ضمان مسافة مادية لا تقل عن 400 ملليمتر من خطوط إمداد المحركات ثلاثية الأطوار ومرحلات التبديل الاستقرائي الثقيلة. حافظ على حد أدنى صارم لنصف قطر الانحناء الديناميكي يبلغ 50 مم على طول جميع المنحنيات لمنع التشوه الدائم لطبقة الرغوة العازلة الداخلية، مما قد يؤدي إلى تحويل المعاوقة الهيكلية 75 أوم وإطلاق انعكاسات موجات البيانات.

افحص أطراف موصل BNC الذكر المرفقة في المصنع للتأكد من نظافتها قبل تثبيت الكابل على وحدة التحكم ControlNet. ادفع الموصل مباشرة إلى المنفذ الأنثوي وقم بتدوير طوق القفل في اتجاه عقارب الساعة حتى تنقر المسامير المزدوجة بالكامل في مكانها، مما يضمن اتصالًا كهربائيًا محكمًا ومقاومًا للاهتزاز. لا تسحب غلاف الكابل أبدًا لإعادة وضع المعدات المتصلة، حيث يمكن أن يؤدي الشد الهيكلي إلى إجهاد وصلات التجعيد الداخلية وإدخال انقطاعات إشارة متقطعة.

متانة البيئة ودمج Experion PKS

يُظهر كابل التوصيل 51202329-200 مرونة مادية ممتازة، ويعمل بشكل موثوق به داخل حاويات المصنع المعرضة لاهتزازات الأرضية ذات التردد المنخفض المستمرة. يصد الغلاف الخارجي المصنوع من كلوريد البولي فينيل (PVC) القوي وغير الممتص للماء تكاثف الرطوبة ويمنع دخول المواد الكيميائية الغازية، مما يوقف أكسدة النحاس التي يمكن أن تؤدي إلى تدهور استمرارية الإشارة على مدى سنوات الخدمة.

يتكامل كابل التوصيل الرمادي هذا بشكل أصلي مع بنى Experion PKS القياسية، ويربط هياكل الإدخال/الإخراج البعيدة بالقلب المركزي للمعالجة دون الحاجة إلى ضبط الخطوط بشكل منفصل أو تضخيم الإشارة. يسمح مسار الإرسال النظيف هذا لنواة الأتمتة بالحفاظ على فترات مسح الإدخال/الإخراج ضيقة ويمكن التنبؤ بها، مما يمنح فرق التحكم استجابة الحلقة عالية السرعة المطلوبة للتحكم في الشلالات المعقدة ومنطق سلامة الأصول.

مكونات التعبئة وتفاصيل الشراء

تخضع كل وصلة اتصال ControlNet عالية التردد لفحوصات استمرارية صارمة واختبار فقدان الإدخال في مستودعاتنا المتخصصة قبل الشحن العالمي. تتضمن حزمتك ما يلي:

(1) مجموعة كابل محوري رمادي جديد من هانيويل 51202329-200

(2) موصلات BNC ذكر صناعية ثنائية الأطراف مسبقة التوصيل

(3) شهادة مطابقة المعاوقة واختبار الإشارة من المصنع

(4) أغطية واقية من الفينيل قابلة للإزالة لأطراف الموصلات المكشوفة

طرق الشحن ومطابقة المواد

نرتب شحنًا دوليًا سريعًا آمنًا في غضون 2-7 أيام عند الانتهاء من الدفع، باستخدام شركات الطيران الموثوقة والرائدة بما في ذلك DHL وFEDEX وUPS لضمان أوقات نقل سريعة. يقوم فنيو التعبئة بإغلاق كل كابل توصيل محوري داخل مجلدات تغليف صناعية مخصصة مضادة للكهرباء الساكنة للقضاء على جميع التهديدات من الشحنة الكهروستاتيكية أثناء النقل الجوي. ينتقل المكون داخل صناديق خارجية مموجة صلبة ومزدوجة الجدران مبطنة بطبقات رغوية مخصصة عالية الكثافة لامتصاص الصدمات، مما يضمن وصول وصلة الاتصال الأساسية الخاصة بك نظيفة وجافة وجاهزة لدمج الشبكة الفوري.

الأسئلة الشائعة حول واجهة الكابل المحوري للشبكة

س1: ما هو الدور المحدد للنظام الذي يشير إليه غلاف الكابل الرمادي لهذا الطراز من كابل هانيويل؟

ج1: في بنى Experion PKS و ControlNet القياسية، يشير الغلاف الرمادي إلى القناة A (أو الخط الرئيسي A) ضمن تكوين شبكة ثنائي زائد عن الحاجة. يقوم الفنيون بتشغيل هذا الكابل جنبًا إلى جنب مع كابل مطابق بغلاف أصفر (القناة B) لبناء مسار شبكة مقاوم للأعطال يمنع فقدان الاتصال في حالة تلف أحد الكابلات.

س2: هل يمكن للفنيين الميدانيين قص مجموعة كابلات التوصيل هذه لتنظيم الأسلاك الزائدة داخل رف التحكم؟

ج2: لا. تتميز مجموعة الكابلات هذه بأطوال معايرة في المصنع مع موصلات BNC مجعدة بدقة لضمان ملفات تعريف توقيت إشارة محددة. قد يؤدي قص السلك أو توصيل موصلات جديدة في الحقل إلى تغيير تأخير انتشار الإشارة، وتغيير المعاوقة المميزة، والتسبب في أخطاء توقيت في ناقل ControlNet.

س3: كيف يؤثر كابل التوصيل الملتوي أو المنحني بشكل مفرط على التشغيل العام لنظام التحكم الموزع (DCS)؟

ج3: يؤدي الضغط على الكابل إلى سحق طبقة الرغوة العازلة الداخلية، مما يفصل الموصل الأساسي عن الدرع الخارجي. يُحدث هذا التغيير عدم تطابق معاوقة موضعيًا يعكس رموز الاتصال عالية التردد، ويظهر على شكل أخطاء CRC غامضة أو انقطاع وحدات الإدخال/الإخراج في محطة المشغل.
