نظرة عامة على المنتج

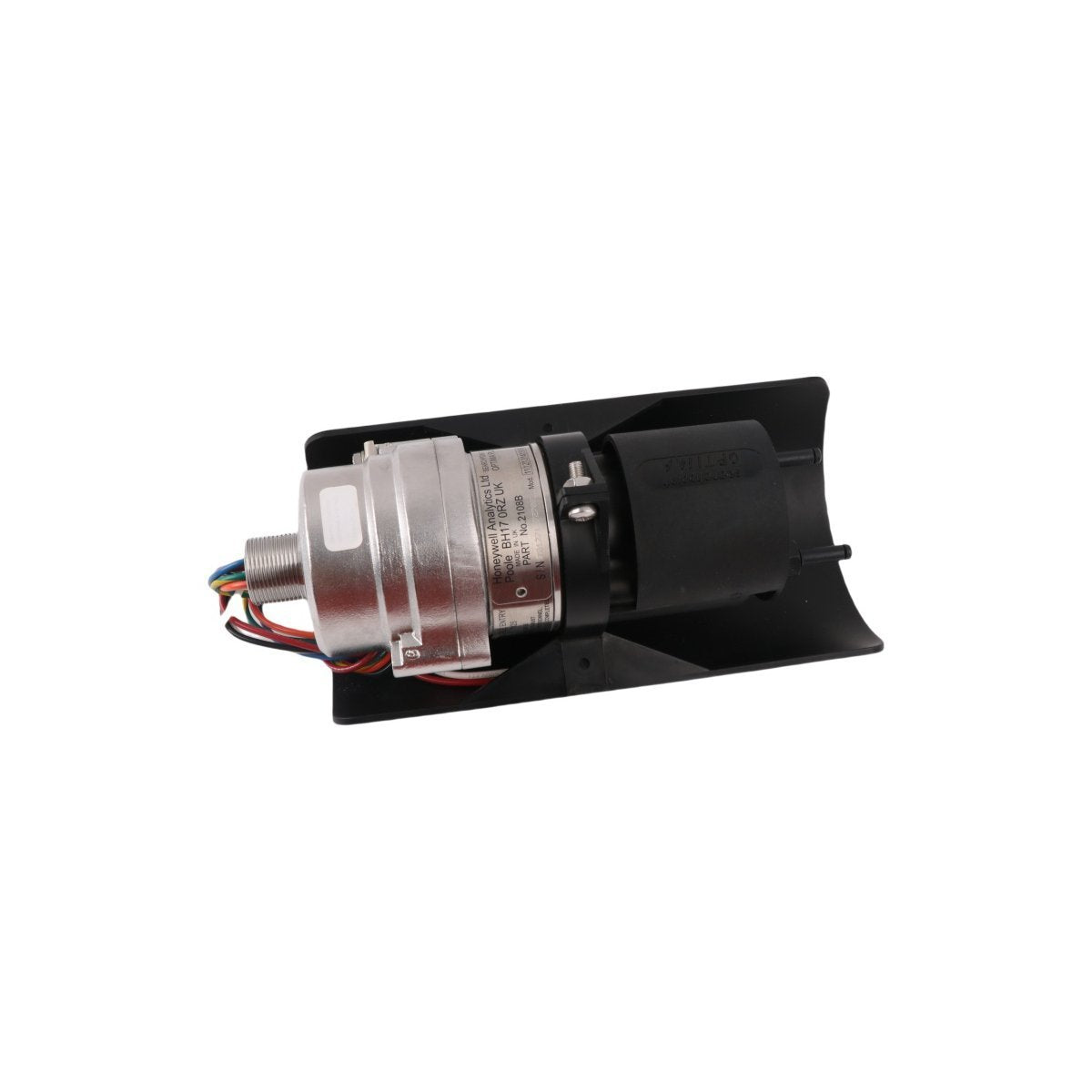

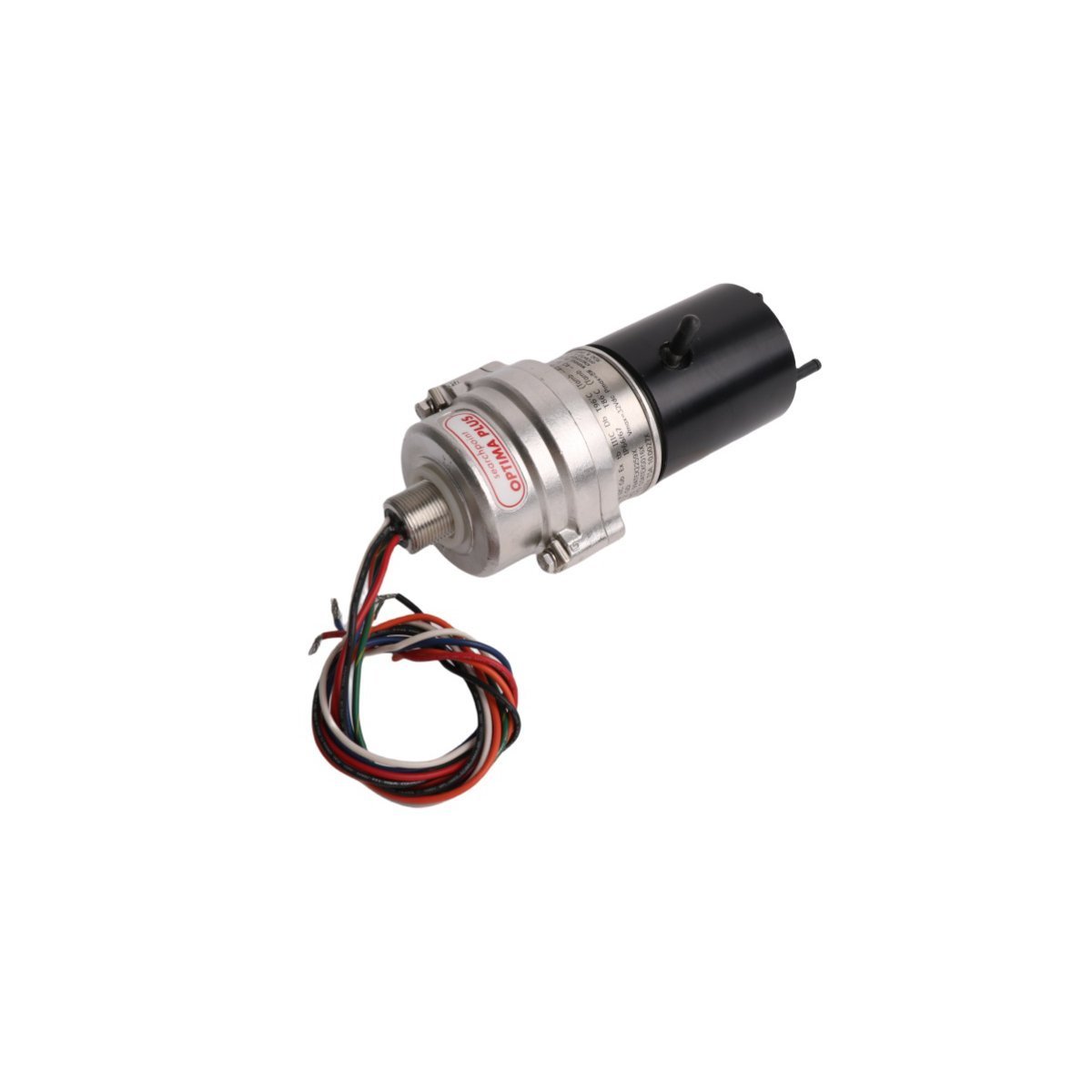

جهاز Honeywell 2108B2001N Searchpoint Optima Plus هو جهاز كشف غاز بالأشعة تحت الحمراء عالي الأداء مصمم للمراقبة المستمرة لغازات الهيدروكربون في البيئات الصناعية الخطرة. يعمل هذا الجهاز بمبدأ بصري متطور مزدوج الطول الموجي بأربع قنوات للأشعة تحت الحمراء، ويوفر كشفًا سريعًا وموثوقًا للغازات المتفجرة مثل الميثان والإيثان والبروبان. إنه يوفر خط دفاع أساسيًا ضمن أنظمة السلامة الآلية (SIS)، ومنصات النفط البحرية الحيوية، ومجمعات تكرير البتروكيماويات. من خلال التخلص من نقاط الضعف في تسمم المستشعر الشائعة في بدائل الخرز التحفيزي، يضمن 2108B2001N وقت تشغيل لا يتأثر واستقرارًا فائقًا للمعايرة. يتصل الكاشف بشكل طبيعي بأنظمة إيقاف الطوارئ الصناعية (ESD) وشبكات Honeywell Experion PKS، مما يوفر مقاييس سلامة قابلة للتنفيذ في الوقت الفعلي لحماية الأفراد والأصول الرأسمالية عالية القيمة من المخاطر القابلة للاشتعال.

هندسة البصريات الإلكترونية والذكاء الأساسي

تقنية التعويض المزدوج الطول الموجي

يستخدم محرك الاستشعار الأساسي تصميمًا بصريًا داخليًا يقسم طاقة الأشعة تحت الحمراء إلى أشعة قياس ومرجع. يعوض هذا التكوين التعويضي النشط باستمرار المتغيرات الفيزيائية مثل تراكم الغبار، وتدهور المرآة، والرطوبة المحيطة، مما يمنع الإنذارات الكاذبة ويحافظ على مقاييس خط الأساس الدقيقة.

معالجة المعالجات الدقيقة عالية السرعة

يحلل معالج الإشارة الرقمي المدمج على الفور تحولات الامتصاص الهيكلية داخل طيف الأشعة تحت الحمراء للغاز المستهدف. يحسب النظام الفرعي قيم تركيز الغاز عدة مرات في الثانية، وينفذ أوقات استجابة T90 سريعة تؤدي إلى تشغيل صمامات عزل المصنع الحرجة قبل أن يصل تسرب موضعي إلى حدود الانفجار السفلى (LEL).

تكوينات الاتصال المتكاملة

توفر بنية الأجهزة خرجًا تناظريًا محليًا من 4-20 مللي أمبير مقترنًا باتصالات رقمية HART خطية عبر حلقة التيار. يتيح ذلك لفنيي الأجهزة في المصنع تنفيذ التشخيص عن بعد، وتكوين منحنيات المعايرة، ومراجعة سجلات الأخطاء الداخلية دون كسر ختم الغلاف المقاوم للانفجار في الميدان.

المعايير الفيزيائية والتشغيلية

استراتيجية التكليف والتوجيه الميداني

قم بتركيب كاشف الغاز مع ميل طفيف للأسفل بحوالي 5 إلى 10 درجات لمنع تجمع الرطوبة أو التكثف على أسطح النافذة البصرية. عند وضع جهاز الإرسال للهيدروكربونات الأثقل من الهواء مثل البيوتان أو البروبان، قم بتركيب الوحدة بالقرب من أرضية السطح حيث تتراكم الغازات المتسربة بشكل طبيعي.

حافظ على مسافة خلوص دنيا حول غطاء الحماية البصرية من الطقس للحفاظ على تدفق الغاز الحراري غير المقيد إلى غرفة الاستشعار. تأكد من أن جميع أسلاك الحقل متعددة النواة تستخدم كابلات الأجهزة المجدولة والمحمية بزوج ملتوي بحد أدنى للمقطع العرضي يبلغ 1.5 ملم مربع لمنع الضوضاء الكهرومغناطيسية من تشويه حلقة التيار 4-20 مللي أمبير.

قم بإنشاء مسار أرضي نظيف ومخصص للأجهزة للعودة إلى خزانة التجميع بدلاً من توصيل الدرع من الطرفين، مع تجنب حلقات الأرض الطفيلية. قبل تشغيل تسلسل بدء التشغيل الأولي، قم بتطبيق مركب خيوط معتمد غير قابل للتصلب على مداخل الأنابيب M20 أو NPT لضمان إحكام طويل الأجل مقاوم للانفجار واستبعاد الرطوبة.

تحمل البيئة وتكامل بنية Experion

تصميم مقاوم للتآكل

يتكون الغلاف الخارجي من الفولاذ المقاوم للصدأ 316 من الدرجة البحرية، مما يحمي المصفوفة الكهروضوئية الداخلية من البيئات البحرية عالية الملوحة، ومركبات الكبريت المحمولة جوًا، وإجراءات الغسيل الثقيلة.

نشر السلامة SIL2

يلبي الكاشف متطلبات سلامة IEC 61508 الصارمة، مما يثبت ملاءمته لحلقات SIL2 المعتمدة حيث تتطلب مصفوفة حماية الأصول موثوقية وظيفية قصوى وكسور فشل آمنة يمكن التنبؤ بها.

تآزر نظام Experion PKS

يتصل جهاز الإرسال مباشرة ببرنامج إدارة الأصول Honeywell Experion PKS من خلال واصفات جهاز HART القياسية (DD). يوفر هذا لمشغلي غرفة التحكم رؤية في الوقت الفعلي لحالة وضوح النافذة، وعتبات درجة الحرارة الداخلية، وتنبيهات الصيانة التنبؤية قبل ظهور ظروف الأعطال الفعلية.

بيان الإنجاز

تحتوي شحنة المشتريات المباشرة الخاصة بك على مكونات النشر القياسية المدرجة أدناه:

(1) جهاز كشف الغاز بالأشعة تحت الحمراء من نوع نقطة Honeywell 2108B2001N Searchpoint Optima Plus مغلق في غلاف من الفولاذ المقاوم للصدأ المعتمد.

(2) درع حماية بصري معاير في المصنع للحماية من الأمطار والجسيمات المحمولة بالرياح.

(3) أداة معايرة مغناطيسية متخصصة لتنفيذ تعديلات صفرية ومجال غير تدخلية محلية.

(4) مجموعة كاملة من وثائق المصنع الأصلية، تحتوي على تقارير اختبار شاملة، ورسوم بيانية خطية، وشهادات سلامة.

إطار العمل اللوجستي وتغليف الحماية

نقوم بتنفيذ تغليف الشحن الدولي باستخدام خلايا احتواء صناعية متعددة الطبقات مضادة للكهرباء الساكنة مصممة خصيصًا لحماية الأدوات البصرية الدقيقة من اهتزازات النقل، وارتفاعات التسارع، وتغيرات الرطوبة. بعد التحقق من الدفع، يدخل طلبك سير عمل الإنجاز السريع لدينا، مما يضمن الشحن في غضون 3-5 أيام. يتم تنسيق النقل العالمي حصريًا من خلال مزودي الخدمات اللوجستية الرائدين المعترف بهم في الصناعة بما في ذلك DHL و FedEx و UPS لضمان تسليم آمن وتتبع من الباب إلى الباب إلى موقع الإنتاج أو المستودع الخاص بك.

تقييم هندسة الأجهزة

س1: ماذا يشير الانحراف في إشارة 4mA إلى 20mA وصولًا إلى 3.5mA على 2108B2001N؟

يشير انخفاض في حلقة التيار الخارج إلى 3.5mA إلى حالة خطأ بصري، مما يعني عادةً أن المعالج الدقيق الداخلي يكتشف تعتيمًا مفرطًا على نافذة العدسة. يحدث هذا عندما يحجب الغبار الكثيف أو رذاذ الزيت أو التبلور الملحي مسارات طاقة الأشعة تحت الحمراء، مما يتطلب مسحًا يدويًا للنوافذ باستخدام قطعة قماش خالية من الوبر ومذيب لا يترك بقايا.

س2: هل Searchpoint Optima Plus حساس بشكل متقاطع للغازات الصناعية الشائعة مثل الهيدروجين؟

لا، تعتمد تقنية الاستشعار بالأشعة تحت الحمراء النقطية بشكل صارم على امتصاص الضوء عند أطوال موجية محددة للروابط الجزيئية الهيدروكربونية. نظرًا لأن الهيدروجين ($H_2$) لا يمتص الإشعاع تحت الأحمر، فإن 2108B2001N لا يمكنه اكتشافه ولن يتعرض لإنذارات كاذبة أو تداخل في الخلفية عند تشغيله في تيارات عملية غنية بالهيدروجين.

س3: ما مدى تكرار معايرة المجال الروتينية لهذا الكاشف بالأشعة تحت الحمراء مقارنةً بأجهزة الاستشعار التحفيزية؟

على عكس أجهزة استشعار الخرز التحفيزي التي تعاني من الانجراف وتسمم السيليكون، يظل مقعد الأشعة تحت الحمراء البصري مستقرًا بشكل ملحوظ. في ظل ظروف التشغيل القياسية، لا يتطلب 2108B2001N معايرة مجال روتينية، فقط فحصًا بصريًا سنويًا وتحققًا سريعًا من نقطة الصفر باستخدام الهواء النظيف أو النيتروجين للحفاظ على الامتثال الكامل لإرشادات سلامة المصنع.
