صُمم جهاز Omron H7CX-AW-N (عداد متعدد الوظائف H7CX-AW) لمعالجة النبضات عالية السرعة والتحكم في الحدود ثنائي المرحلة في لوحات الأتمتة الصناعية، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

التسمية الهيكلية وهيكل الطراز

• H7CX: منصة سلسلة العدادات الرقمية ومقياس سرعة الدوران من أومرون بمقاس 48 مم × 48 مم.
• A: وحدة ضبط القدرة الوظيفية القياسية.
• W: ملف تعريف التحكم في التبديل ذو المرحلتين.
• جهد التغذية (لا يوجد): تهيئة طاقة خط التيار المتردد عالي الجهد (100 إلى 240 فولت تيار متردد عند 50/60 هرتز).
• واجهة الأطراف (لا يوجد): تخطيط كتلة أطراف لولبية M3.5 باللوحة الخلفية.
• الأرقام (لا يوجد): شاشة LCD ناقلة سالبة مكونة من 6 أرقام (نطاق عد من -99999 إلى 999999).
• N: لاحقة التصميم الهيكلي المحسن التي تتميز بتباين مُحدث للإطار الأمامي وعمق ضحل للهيكل.

المواصفات الكهربائية والمادية

توافق فلاش البرامج الثابتة ومنطق المعالجة الداخلي

يعمل اللب الرقمي عالي السرعة مع تراكم نبضي في الوقت الفعلي يصل إلى معدلات إدخال 10 كيلو هرتز. تفرض هياكل الذاكرة الداخلية توافق فلاش البرامج الثابتة عبر معلمات الإعداد، مع الاحتفاظ بعوامل القياس وعتبات نقاط الضبط الخاصة بالمستخدم في ذاكرة EEPROM غير متطايرة بدون الحاجة إلى بطارية. تقوم إجراءات التمهيد الداخلية بتشغيل فحوصات السلامة عبر سجلات النظام أثناء تهيئة الطاقة، مما يعزل منطق التحكم في المخرج حتى تصل ناقلات التغذية بالتيار المستمر الداخلية إلى عتبات تشغيل مستقرة.

المرفقات ومعلومات الطلب

• 1 × وحدة عداد رقمي H7CX-AW-N من أومرون
• 1 × كتيفة مهايئ تثبيت باللوحة
• 1 × حشية مطاطية مانعة لتسرب الماء

توجيهات التركيب وتجميع الكبينة

فتحة اللوحة والتركيب الميكانيكي

• قم بإعداد فتحة مربعة بمقاس 45 مم × 45 مم في باب الهيكل؛ ركب الحشية المطاطية فوق الإطار الأمامي قبل الإدخال للحفاظ على سدادة IP66 ضد الماء والغبار.

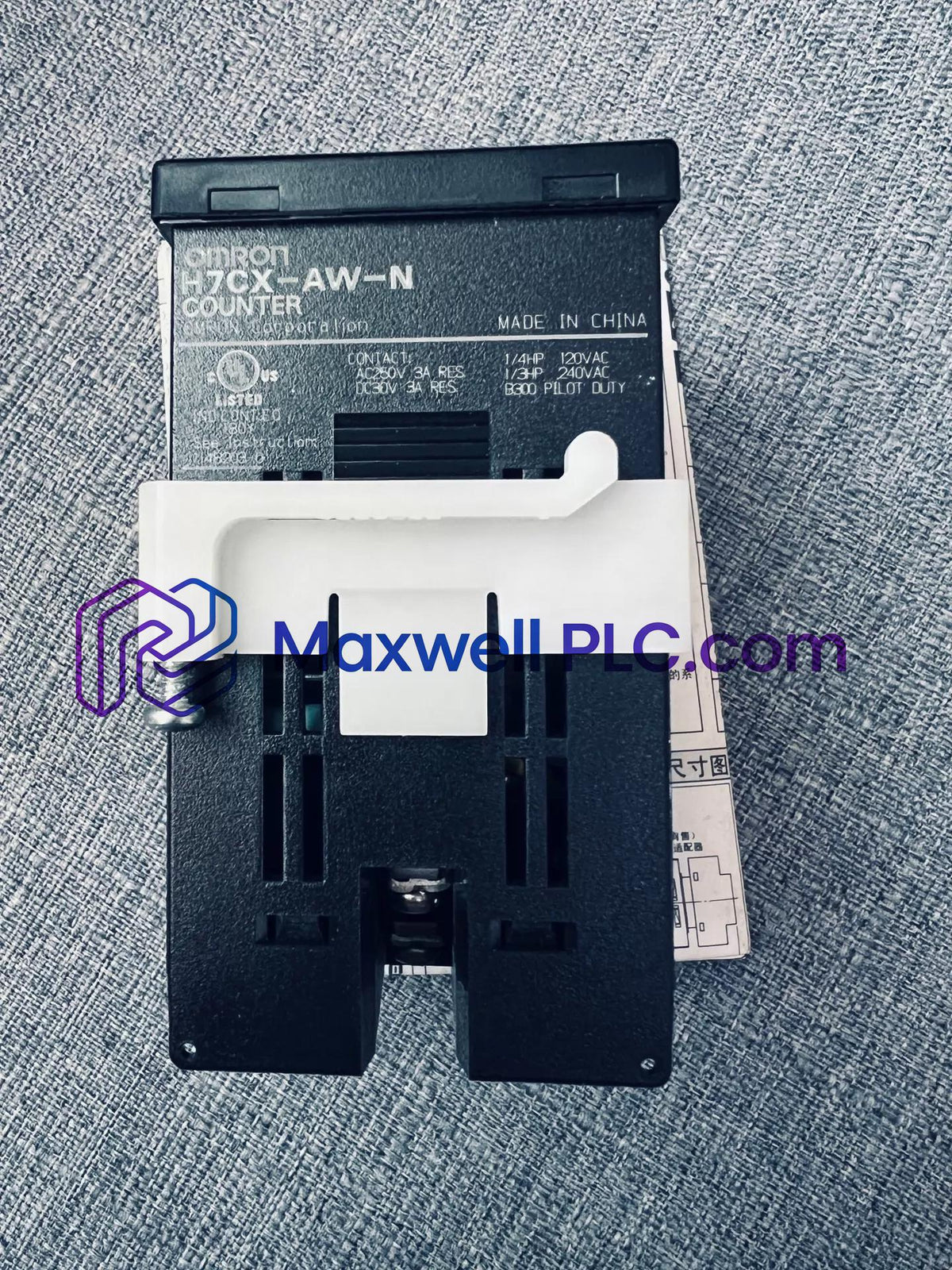

• ادفع الوحدة إلى داخل الفتحة من الأمام وحرك مشبك مهايئ التثبيت الخلفي للأمام حتى يقفل بإحكام مقابل باب اللوحة الداخلي.

التوصيلات الميدانية وعزل الضوضاء

• صل الموصلات الميدانية بالأطراف اللولبية الخلفية M3.5 باستخدام أطراف حلقية أو شوكية مجعدة؛ اربط البراغي الطرفية بعزم دوران 0.5 نيوتن متر.
• وجه كابلات إشارة النبض من مفاتيح القرب أو المشفرات الدوارة في كابلات محمية ومؤرضة، مع إبقاء أسلاك الإشارة منفصلة عن موصلات طاقة التيار المتردد وكابلات محرك التردد المتغير (VFD).

أسئلة وأجوبة تقنية

• ماذا يعني الرمز W في رقم الجزء؟

  يحدد الرمز W تهيئة ضبط مسبق ثنائية المرحلة، مما يسمح بنقطتي ضبط مستقلتين لمخرج التحكم أثناء تراكم النبضات.

• كيف يتم الحفاظ على معلمات نقطة الضبط أثناء انقطاع إمداد التيار المتردد بالكامل؟

  تحتفظ ذاكرة EEPROM الداخلية غير المتطايرة بجميع المعلمات المبرمجة من قبل المستخدم، ونقاط ضبط الحد، وحالات العد الحالية بدون طاقة بطارية.

• ما هو نطاق الجهد الذي تقبله أطراف تغذية التيار المتردد؟

  يقبل الجهاز جهد تغذية الخط من 100 إلى 240 فولت تيار متردد عند 50/60 هرتز.

• كيف يتم تحقيق الحماية البيئية في تركيبات اللوحات؟

  تركيب الوحدة مع الحشية المطاطية المانعة للتسرب المرفقة يحافظ على واجهة أمامية معادلة لمعيار IP66 ومقاومة للغبار والماء.

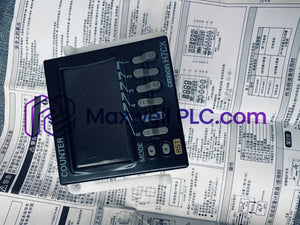

• ما هي قدرة العرض المتوفرة على الواجهة الأمامية؟

  تعرض شاشة LCD الناقلة السالبة المكونة من 6 أرقام قيماً من -99999 إلى 999999 مع إمكانية اختيار مواقع الفاصلة العشرية.

• ما هي مخارج التبديل المتاحة على الأطراف الخلفية؟

  يوفر الجهاز مخارج تلامس مرحل مادية بالإضافة إلى مخارج تبديل ترانزستور الحالة الصلبة لإشارات PLC.

• هل يمكن للوحدة العمل في أوضاع قياس سرعة الدوران أو قياس المعدل؟

  نعم، تسمح المعلمات الداخلية بالاختيار بين أوضاع العداد المسبق، وعداد التجميع، ووضع تردد مقياس سرعة الدوران.

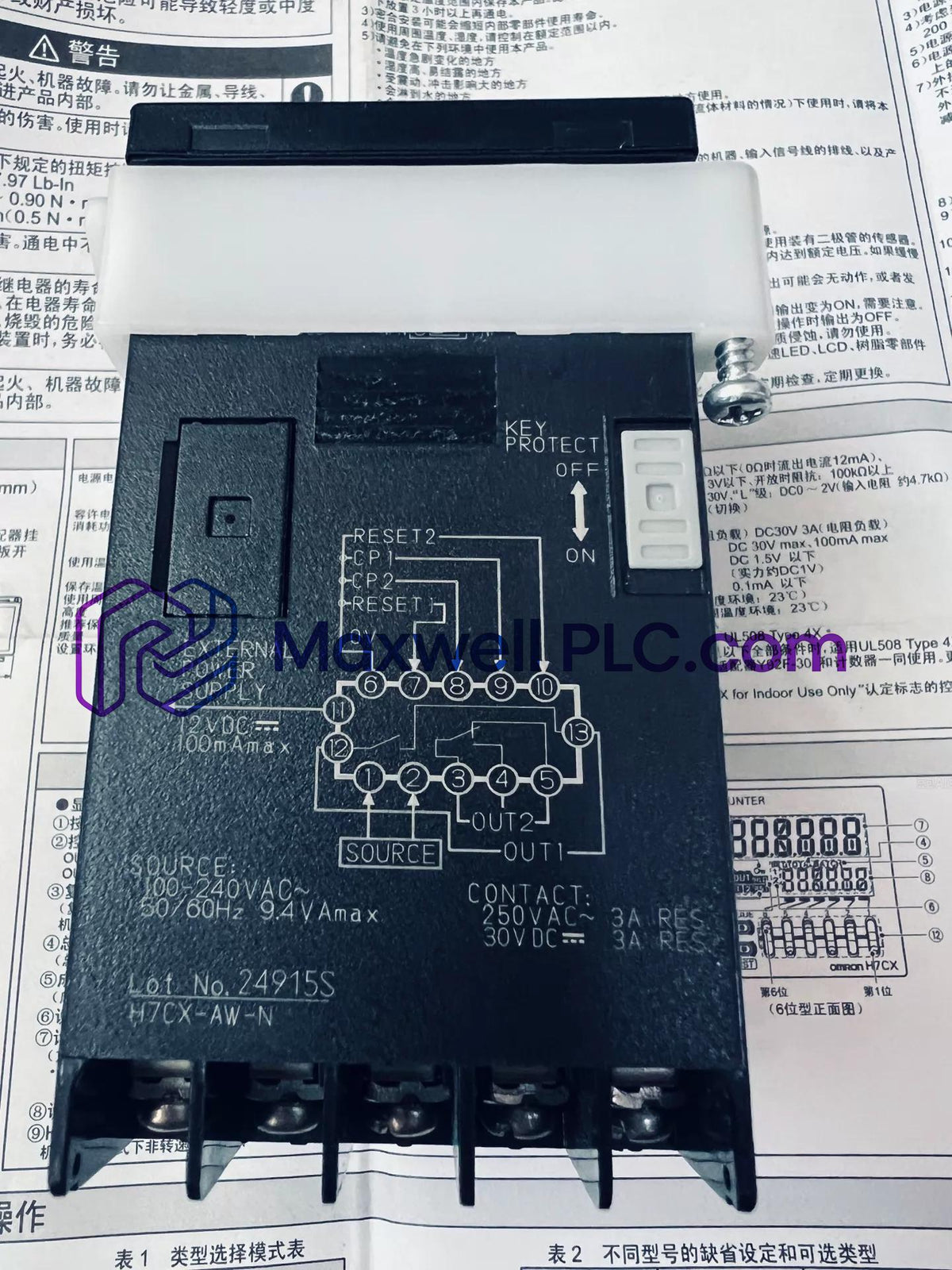

• ما هو نمط الطرف المادي المدمج في الهيكل الخلفي؟

  يتميز الهيكل بكتل أطراف لولبية قياسية M3.5 لتوصيلات الأسلاك المباشرة بدون قواعد مقبس خارجية.
