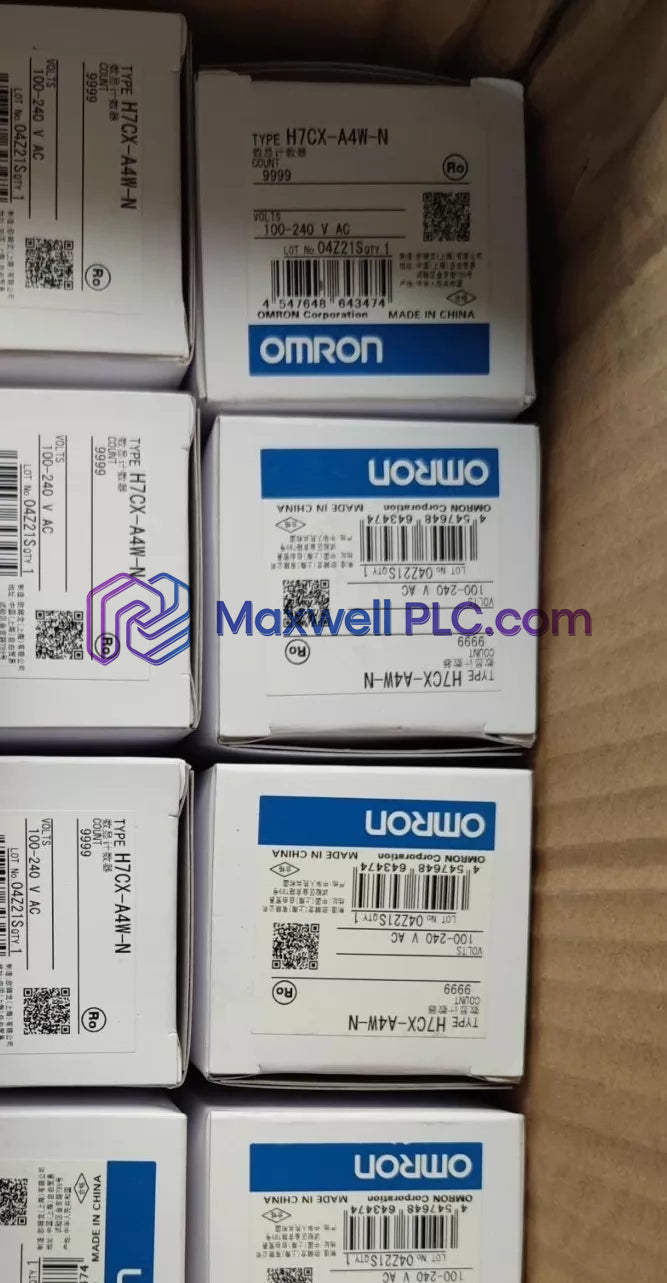

يعمل Omron H7CX-A4W-N، المُصنف أيضًا كعداد متعدد الوظائف من طراز H7CX، كمكون أجهزة مخصص للحصول على النبضات عالية السرعة والتحكم في الإعداد المسبق ثنائي المرحلة داخل لوحات التحكم الصناعية الآلية.

تسمية وتكوين رقم القطعة

• H7CX: يشير إلى منصة أجهزة العداد الرقمي/مقياس سرعة الدوران القياسية بحجم 48 مم × 48 مم بمعيار DIN.
• A: واجهة توصيل قياسية بكتلة طرفية لولبية.
• 4: سعة عرض من 4 أرقام (نطاق عرض من 0 إلى 9999).
• W: تكوين إخراج مسبق الضبط من مرحلتين مع جهات اتصال تحكم مزدوجة.
• -N: جيل تصميم مطور يتميز بلوحة عرض عالية التباين ومعلمات تكوين محسنة.

المواصفات المادية والوظيفية

كثافة المدخلات والمخرجات وإنتاجية بيانات الناقل

تقوم وحدة العداد بتنفيذ أخذ عينات نبضات الإدخال عالية السرعة بشكل مباشر، مما يحافظ على قياس كثافة المدخلات والمخرجات الأمثل عبر مجموعات اللوحات المنفصلة. تعمل وظائف السجل الداخلي بتوافق عالٍ مع ذاكرة الفلاش الخاصة بالبرامج الثابتة للحفاظ على تكوينات نقطة الضبط أثناء انقطاع التيار الكهربائي. تمنع مراحل تصفية الإشارة تداخل ارتداد التلامس مع الحفاظ على المعالجة الحتمية عبر دوائر تحويل المدخلات والمخرجات عالية الكثافة.

محتويات التسليم القياسية

• 1 × وحدة عداد Omron H7CX-A4W-N
• 1 × محول تركيب لوحة
• 1 × حشية إحكام مقاومة للماء

التركيب الميكانيكي وبروتوكول الأسلاك

فتحة اللوحة وتكوين IP

• جهز فتحة لوحة قياسية مقاس 45.0 مم × 45.0 مم للتركيب الغائر.
• تحقق من محاذاة حشية الإحكام المقاومة للماء حول إطار الهيكل الأمامي لتحقيق حماية اللوحة الأمامية بمعيار IP66.

إمدادات الطاقة وأسلاك الإشارة

• قم بتوصيل طاقة التيار المتردد 100 إلى 240 فولت بالأطراف اللولبية المخصصة باستخدام عروات حلقية أو مفرغة.
• حافظ على فصل خطوط إدخال إشارة المستشعر فعليًا عن خيوط محرك التيار المتردد عالي التيار بمسافة لا تقل عن 50 مم.

التأريض والتدريع

• قم بإنهاء تدريع كابل الإدخال عند طرف تأريض وظيفي واحد نظيف داخل اللوحة.

أسئلة وأجوبة تقنية

• ما هي سعة أرقام الشاشة في طراز H7CX-A4W-N؟

  توفر لوحة العرض الأمامية قراءة مرئية من 4 أرقام تغطي نطاقًا من -999 إلى 9999.

• ما هي سرعات العد التي يمكن اختيارها لمعالجة نبضات الإدخال؟

  سرعة استجابة الإدخال قابلة للتكوين عبر معلمات البرامج لتكون إما 30 هرتز أو 5 كيلو هرتز كحد أقصى.

• ما هو جهد مصدر الطاقة المطلوب لتشغيل العداد؟

  تقبل الوحدة مدخل طاقة تيار متردد واسع النطاق يتراوح من 100 إلى 240 فولت تيار متردد بتردد 50/60 هرتز.

• كيف يتم تكوين وظائف التحكم في الإخراج في هذا الطراز المحدد؟

  تشير اللاحقة -W إلى تكوين إعداد مسبق ثنائي المرحلة مع نقاط ضبط مستقلة لكل مرحلة.

• ما هو إجمالي وزن الوحدة؟

  يبلغ الوزن الصافي لوحدة الأجهزة حوالي 0.13 كجم.

• ما هو مستوى حماية الدخول الذي توفره اللوحة الأمامية عند تركيبها بشكل صحيح؟

  عند تركيبها باستخدام حشية الإحكام المطاطية المرفقة، تلبي اللوحة الأمامية معايير الحماية IP66.

• هل يتم الاحتفاظ بإعدادات التكوين أثناء انقطاع التيار الكهربائي غير المتوقع؟

  تحتفظ الذاكرة الداخلية غير المتطايرة بجميع نقاط ضبط المستخدم ومعلمات النظام دون الحاجة إلى طاقة البطارية.

• كيف يتم منع الضوضاء الكهربائية في قنوات الإدخال الحساسة؟

  يجب استخدام أسلاك محمية لخيوط الإدخال، وتوجيهها بشكل منفصل عن كابلات التيار المتردد عالية الجهد.
