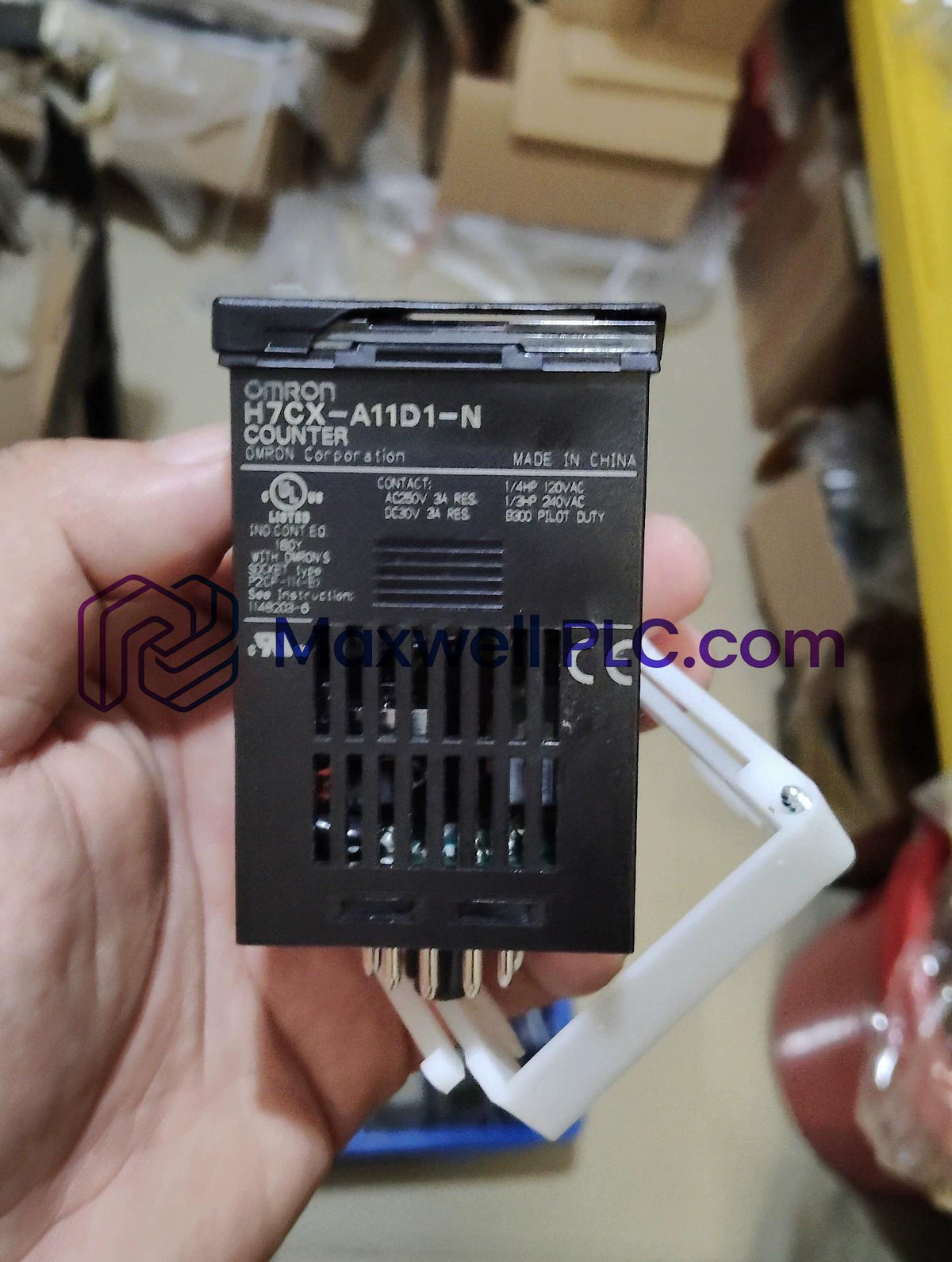

يعتبر جهاز Omron H7CX-A11D1-N بمثابة عداد/مقياس سرعة دوراني متعدد الوظائف من السلسلة H7CX، ويُستخدم لتنفيذ معالجة النبضات عالية السرعة، وتبديل الضبط المسبق المنفصل، وتقييم التردد عبر منصات أتمتة الآلات الصناعية.

تسمية وتكوين رقم القطعة

• H7CX: سلسلة المنصة الأساسية لأجهزة العد/قياس السرعة الرقمية القياسية مقاس 48 × 48 مم بمعيار DIN
• A: تكوين ملف تعريف الوظائف القياسي
• 11: تخطيط توصيل الأطراف الخلفية بمقبس دائري ذي 11 سنًا
• D1: جهد التشغيل منخفض الجهد الكهربائي المقدر من 12 إلى 24 فولت تيار مستمر / 24 فولت تيار متردد (50/60 هرتز)
• الأرقام (غير محددة/لا يوجد): شاشة عرض LCD سلبية بـ 6 أرقام و7 مقاطع (من 0 إلى 999999)
• الإعدادات (غير محددة/لا يوجد): ملف تعريف تكوين الضبط المسبق أحادي المرحلة
• نوع المخرج (غير محدد/لا يوجد): مخرج تلامس ترحيلي (Relay) أو ترتيب تبديل مشترك ترحيلي/ترانزستور
• N: تعيين مراجعة منصة الأجهزة المحدثة

المواصفات الفيزيائية والكهربائية

التوجيه الشبكي الحتمي وبنية الأجهزة الداخلية

تقوم مراحل تكييف الإشارة الداخلية بتنفيذ تجميع نبضات الإدخال وأخذ عينات تردد مقياس السرعة مع توقيتات استجابة حتمية. يضمن الاحتفاظ ببيانات ذاكرة EEPROM توافق تحديث البرامج الثابتة ويحتفظ بسجلات المعلمات الداخلية عبر دورات انقطاع الطاقة دون الحاجة إلى دعم بطارية إضافية. يدعم تحجيم المدخلات/المخرجات الموحد تحويل الإشارات ونقلها إلى وحدات التحكم المنطقي القابلة للبرمجة عبر شبكات Profinet وEtherNet/IP الحتمية من خلال واجهات محول ناقل ميداني خارجي.

حزمة الشحن وقائمة المكونات

• 1 × وحدة عداد/مقياس سرعة Omron H7CX-A11D1-N
• 1 × مجموعة كتيفة محول التثبيت على اللوحة
• 1 × حلقة حشية مقاومة للماء
• 1 × ورقة التركيب ودليل فتحة اللوحة

إجراءات التثبيت على اللوحة وتوصيل الأسلاك الطرفية

• تجهيز فتحة اللوحة قم بإعداد فتحة لوحة مربعة قياسية مقاس 45 × 45 مم. ضع حشية منع التسرب المطاطية فوق غطاء الجهاز، وأدخل الوحدة من خلال فتحة اللوحة الأمامية، وثبّت جلبة التثبيت من الخلف.
• توصيل القاعدة ذات الـ 11 سنًا قم بتوصيل أسلاك المقبس الدائري الخارجي (مثل P2CF-11) قبل توصيل الوحدة. تأكد من الالتزام الصارم بتعيينات الأطراف لأطراف الإمداد بجهد 12-24 فولت تيار مستمر / 24 فولت تيار متردد ومدخلات المستشعر.
• قمع ضجيج كابل الإدخال قم بتوجيه أسلاك إدخال المستشعر في أنابيب معدنية مؤرضة منفصلة بعيدًا عن شبكات التيار المتردد ذات الجهد العالي ومخرجات محركات التردد المتغير لمنع أخطاء عد النبضات الناتجة عن الضوضاء.

الأسئلة المتكررة

• ما هي مدخلات جهد الإمداد التي يدعمها H7CX-A11D1-N؟

  يعمل الجهاز مباشرة على تغذية طاقة منخفضة الجهد تتراوح من 12 إلى 24 فولت تيار مستمر أو 24 فولت تيار متردد عند 50/60 هرتز، ضمن نطاق مسموح به يتراوح من 85% إلى 110% من الجهد المقدر.

• كم عدد أرقام العرض المتاحة في هذا الطراز؟

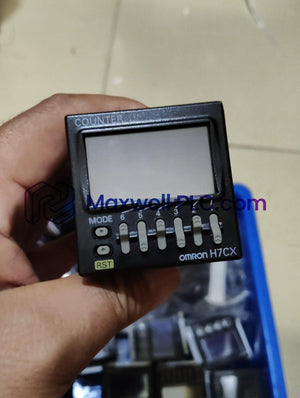

  يتميز هذا الطراز بشاشة عرض LCD سلبية بإضاءة خلفية مكونة من 6 أرقام تدعم نطاقات عد من 0 إلى 999999.

• ما هي واجهة المقبس الفيزيائية المطلوبة لتوصيل اللوحة؟

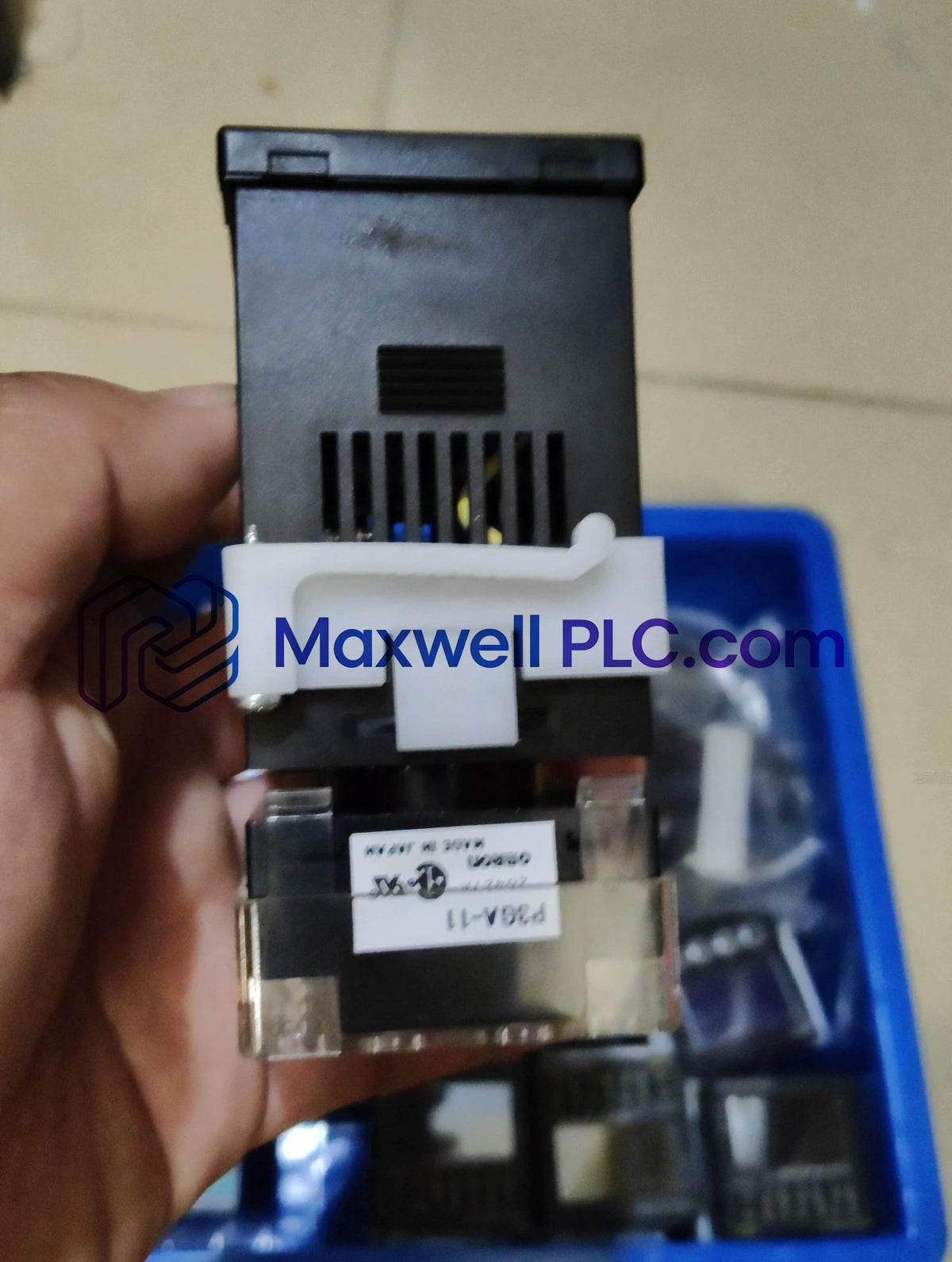

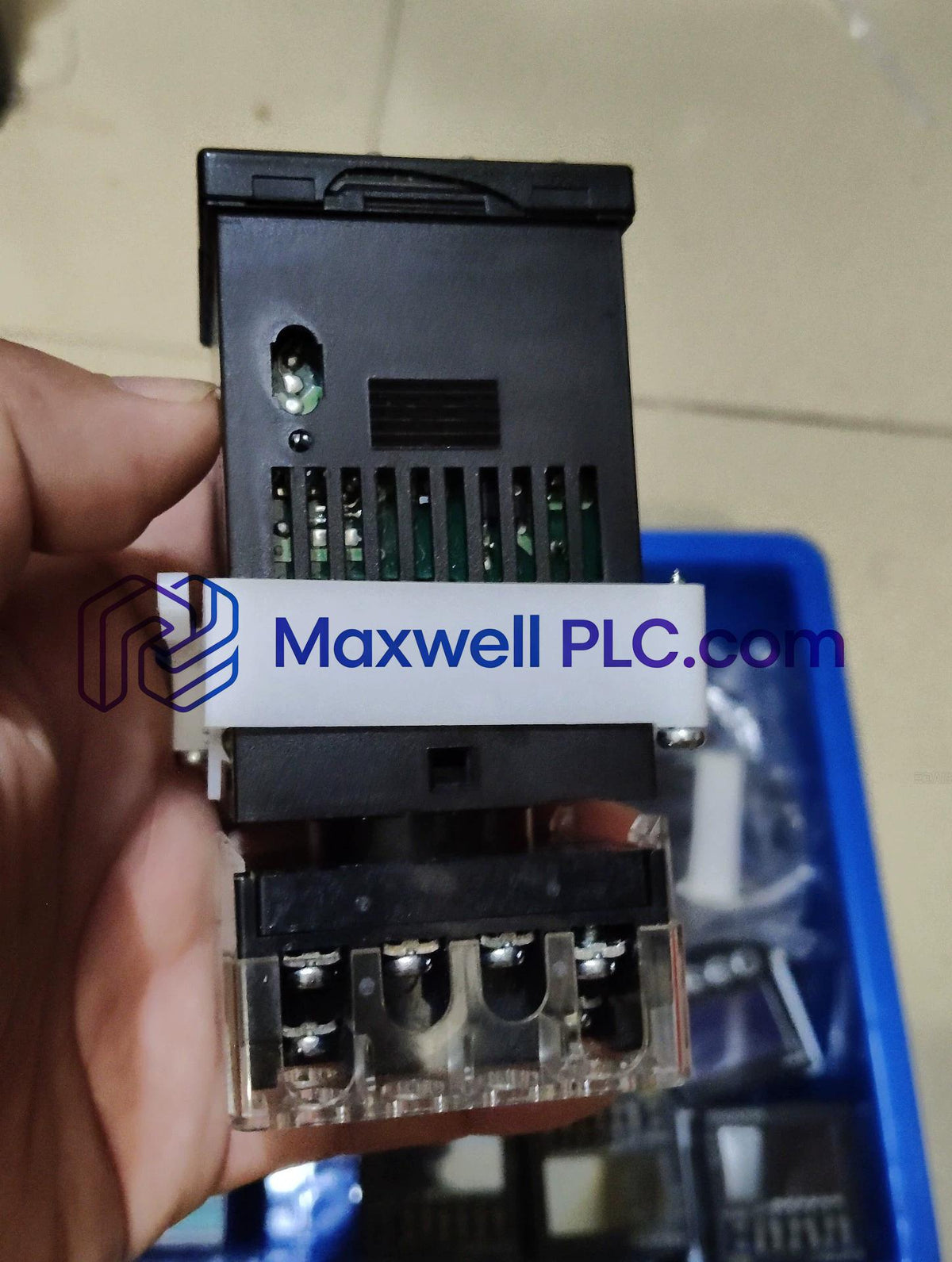

  تستخدم الوحدة قاعدة مقبس دائري قياسية بـ 11 سنًا (مثل Omron P2CF-11 أو P3GA-11) لإنهاء الأسلاك الخارجية.

• كيف يتم الحفاظ على معلمات التحكم أثناء فقدان جهد الإمداد؟

  يتم حفظ جميع قيم الضبط المسبق، وأنماط التشغيل، والعدد الإجمالي باستمرار في ذاكرة EEPROM غير المتطايرة دون الحاجة إلى صيانة البطارية.

• ما هي آليات تبديل مخرج التحكم المتاحة؟

  توفر الوحدة تبديل تلامس ترحيلي كهروميكانيكي مصنف بجهد يصل إلى 250 فولت تيار متردد أو 30 فولت تيار مستمر عند 3 أمبير تحت أحمال مقاومة.

• هل يمكن لمرحلة الإدخال التعامل مع إشارات الترميز التربيعي؟

  نعم، تدعم دائرة معالجة الإدخال الداخلية مدخلات فرق الطور (التربيعية) بجانب إشارات نبضات الزيادة والنقصان القياسية.

• ما هو نطاق درجة الحرارة المحيطة المحدد لتشغيل الخزانة؟

  تم تصميم الجهاز للحفاظ على دقة العد المقدرة في درجات حرارة خزانة محيطة تتراوح من -10 إلى 55 درجة مئوية.

• ما هو حجم فتحة اللوحة القياسي للتركيب الغائر؟

  تناسب الوحدة فتحة لوحة DIN قياسية مقاس 45 × 45 مم ويتم تأمينها من الخلف باستخدام محول التثبيت على اللوحة المرفق.
