نظرة عامة على المنتج

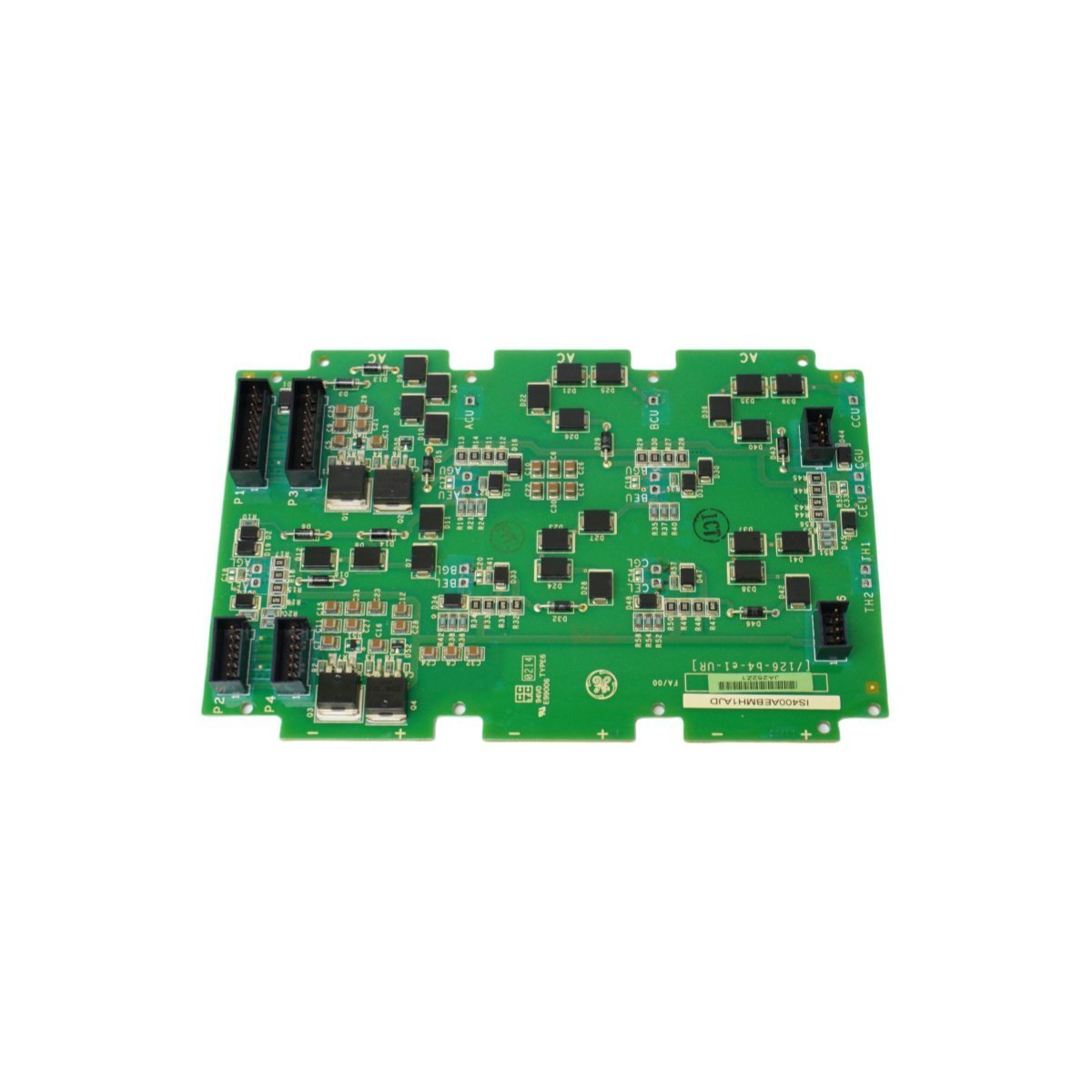

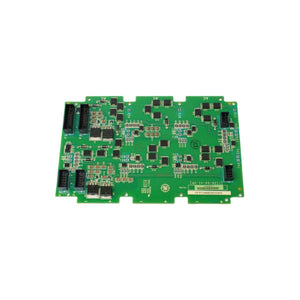

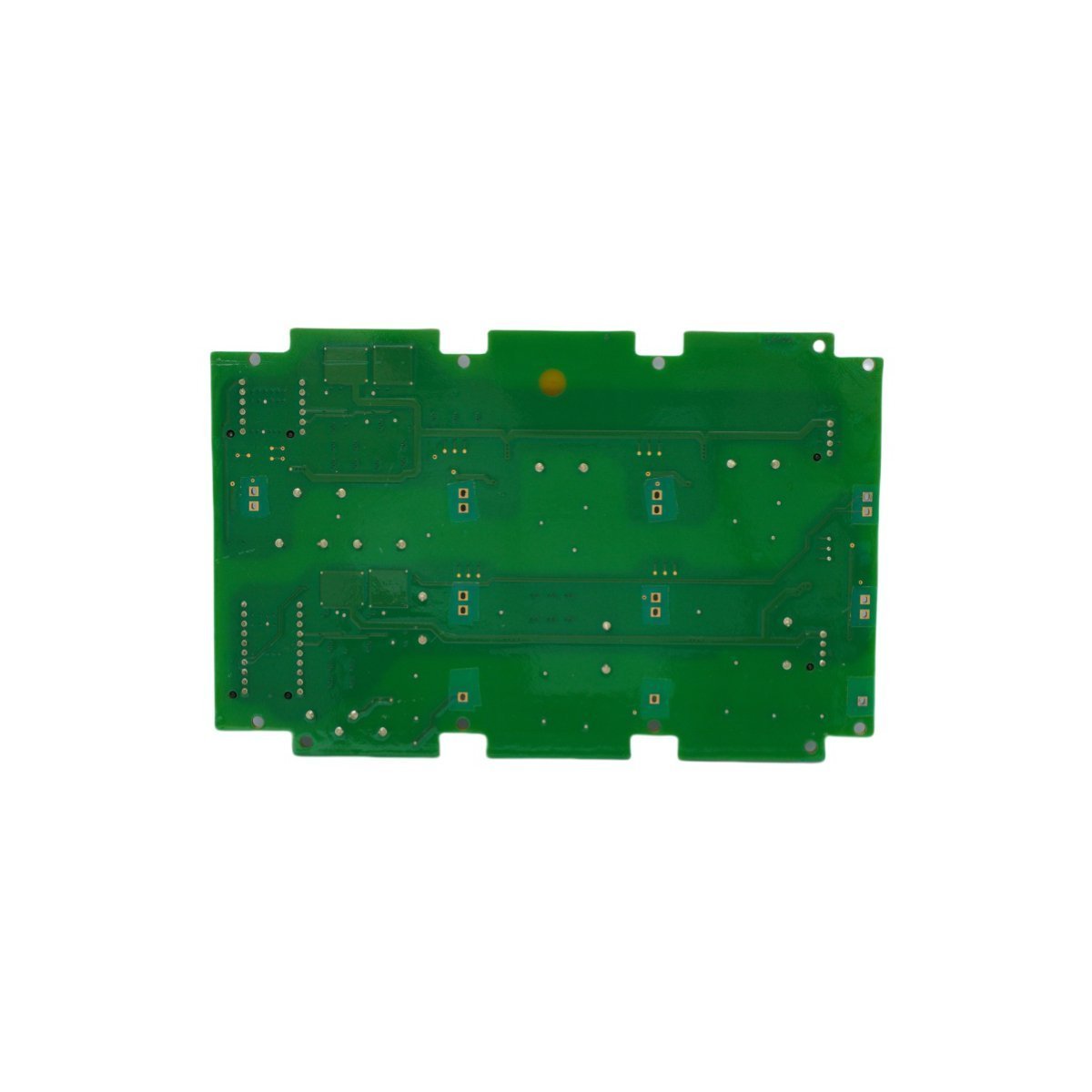

لوحة GE IS400TDBTH2A هي لوحة طرفية عالية الأداء للمدخلات/المخرجات المنفصلة مصممة خصيصًا لسلسلة التحكم في التوربينات Speedtronic™ Mark VI. تعمل بجهد اسمي 24 فولت تيار مستمر، وتعمل هذه اللوحة الحساسة للكهرباء الساكنة كواجهة متخصصة للتعامل مع الإشارات الرقمية الحيوية في تطبيقات توليد الطاقة والصناعات الثقيلة. وهي مصممة لربط الأجهزة الميدانية بمعالج نظام التحكم، مما يوفر السرعة والتسامح مع الأخطاء اللازمين لحماية التوربينات الحديثة.

مجهزة ببنية التكرار الثلاثي المعياري (TMR)، تضمن لوحة IS400TDBTH2A موثوقية بالغة الأهمية باستخدام ثلاثة معالجات RISC مستقلة 32 بت. يسمح هذا التصميم للنظام بمواصلة العمل حتى في حالة حدوث نقطة فشل واحدة. تم تحسين اللوحة لبيئات عالية السرعة، وتبلغ سرعة استجابتها أقل من 15 مللي ثانية، وهو أمر ضروري لتسلسلات الإجراءات السريعة وبروتوكولات إيقاف التشغيل في حالات الطوارئ.

الخصائص التقنية الرئيسية

• بنية مقاومة للأعطال: تستخدم تكوين التكرار المعياري الثلاثي (TMR) لزيادة وقت تشغيل النظام وسلامة التشغيل إلى أقصى حد.

• قوة المعالجة: مدمجة بثلاثة معالجات RISC عالية السرعة 32 بت للتعامل المتقدم مع البيانات ومنطق التصويت الزائد عن الحاجة.

• كثافة الإشارة: توفر 16 قناة إدخال منفصلة لمراقبة حالة المعدات و 4 قنوات إخراج مرحلات لتشغيل الأجهزة الخارجية.

• المرونة البيئية: قادرة على العمل في نطاقات درجات حرارة قصوى من -40 درجة مئوية إلى +70 درجة مئوية، مع مقاومة اهتزاز متخصصة للتركيب بالقرب من الآلات المتحركة (10-500 هرتز).

• تكامل الشبكة: يدعم اتصال Ethernet RSTP (بروتوكول الشجرة المتفرعة السريع)، مما يضمن مسارات بيانات قوية ومتكررة داخل شبكة DCS.

• استجابة الإشارة السريعة: يوفر سرعات معالجة أقل من 15 مللي ثانية، مما يجعله مناسبًا لحماية التوربينات سريعة المفعول وحلقات التحكم.

المواصفات الفنية

• الشركة المصنعة: جنرال إلكتريك (GE)

• رقم الموديل: IS400TDBTH2A

• سلسلة المنتجات: Speedtronic Mark VI / EX2100

• جهد الإدخال: 24 فولت تيار مستمر

• المدخلات الرقمية: 16 قناة

• مخرجات المرحلات: 4 قنوات

• درجة حرارة التشغيل: -40 درجة مئوية إلى +70 درجة مئوية (يوصى بالخفض فوق 55 درجة مئوية)

• الرطوبة: 5% إلى 95% رطوبة نسبية (بدون تكاثف)

• الأبعاد: 17.3 × 11.2 × 1.3 سم

• الوزن: 0.12 كجم

• رمز النظام المنسق: 8537101190

التطبيقات الصناعية

• أنظمة حماية التوربينات: التعامل مع إشارات التعثر في حالات الطوارئ ووصلات التداخل عالية السرعة.

• أتمتة محطات الطاقة: إدارة الإدخال/الإخراج المنفصل لمجموعات المولدات والمعدات المساعدة.

• التحكم في العمليات الصناعية: الحصول على إشارة موثوقة في بيئات التصنيع الكيميائية، النفطية، والغازية.

• دعم دورة الحياة: مناسب لكل من تركيبات اللوحات الجديدة وصيانة أو ترقية الأنظمة القديمة.
