نظرة عامة على المنتج

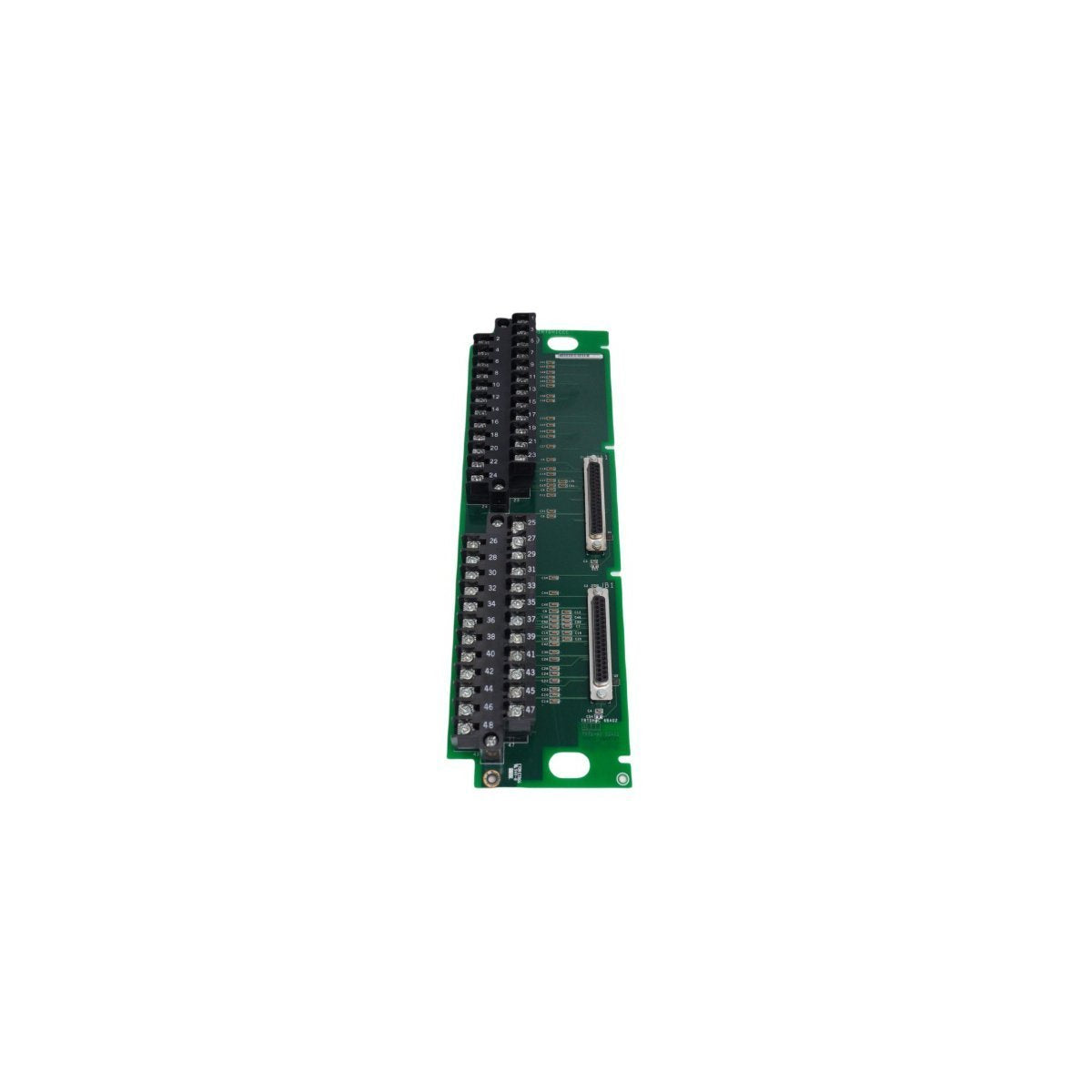

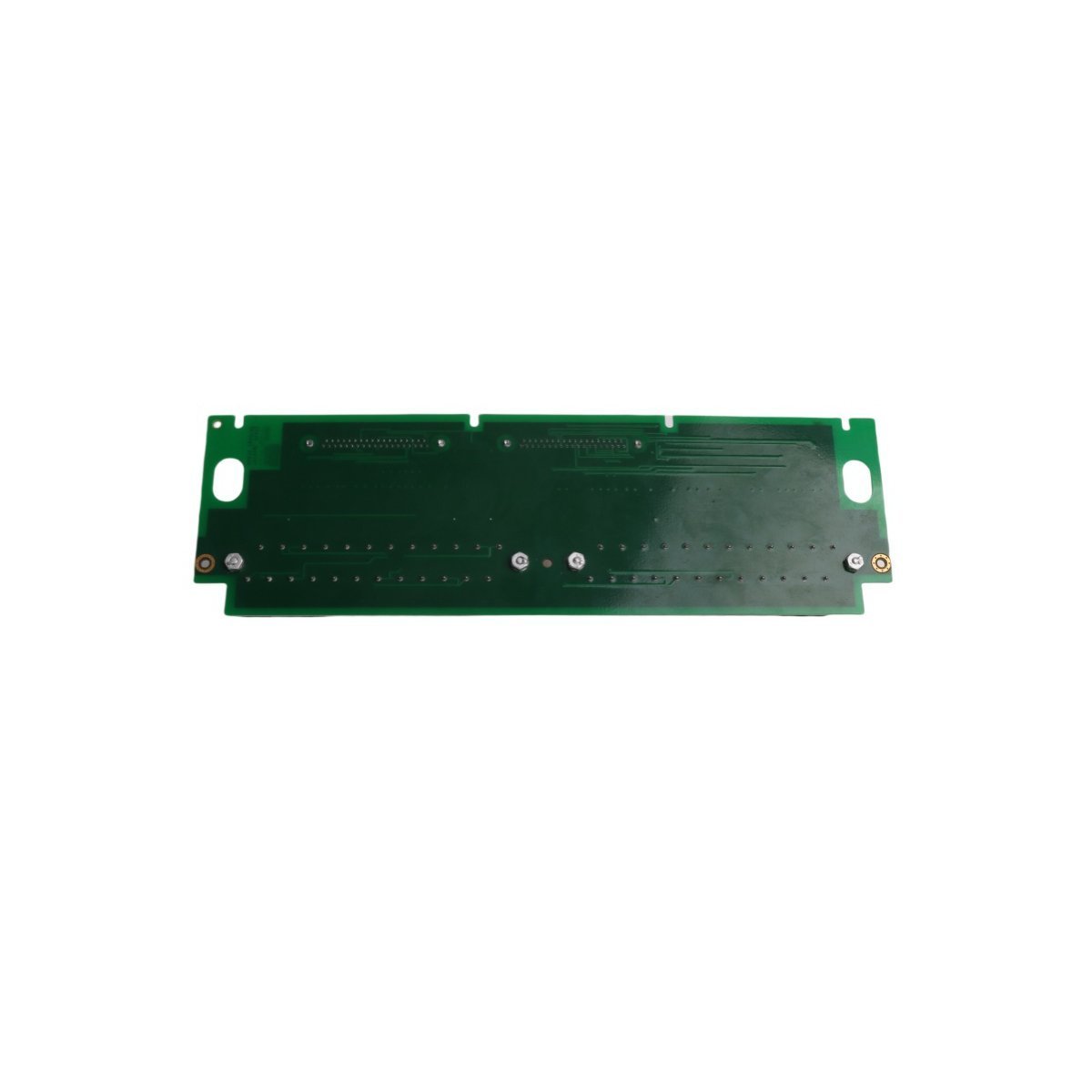

لوحة أطراف إدخال جهاز درجة الحرارة المقاومة (RTD) عالية الدقة IS200TRTDH1B هي مكون أساسي من مكونات سلسلة التحكم Mark VIe Speedtronic من إنتاج شركة جنرال إلكتريك. تعمل هذه الوحدة كواجهة توصيل فيزيائية للمراقبة الحرارية عبر بنى التوربينات المعقدة. وقد صُممت خصيصًا لربط مستشعرات درجة الحرارة الميدانية بلوحة معالج VRTD، مما يسهل الحصول على بيانات دقيقة لخوارزميات التحكم والحماية الحيوية. على عكس الأنظمة القديمة، تدعم IS200TRTDH1B نطاقًا أوسع من التطبيقات عبر محركات التوربينات التي تعمل بالغاز والبخار، والرياح، مما يوفر تغذية راجعة عالية الدقة ضرورية لبيئات نظام التحكم الموزع (DCS) الحديثة.

البنية الأساسية ومواصفات الأجهزة

• تحديد النموذج IS200TRTDH1B

• سعة الإدخال 16 قناة مستقلة لأجهزة استشعار RTD ثلاثية الأسلاك

• نسب النظام سلسلة التحكم Mark VIe Speedtronic

• تصميم الواجهة كتل حاجز مدمجة لإنهاء أسلاك المجال بشكل آمن

• توافق الإشارة مُحسّن للتفاعل مع لوحة معالج VRTD

• كتلة الأجهزة 1.42 كجم

• الملف الفيزيائي 33 سم × 17.8 سم × 5.5 سم

• معيار التصنيع أنظمة جنرال إلكتريك الصناعية (الولايات المتحدة الأمريكية)

• رمز التعريفة الجمركية 8537101190

• التركيب متوافق مع رفوف خزانة Mark VIe القياسية

النشر الاحترافي والاستخدام الصناعي

يُعدّ IS200TRTDH1B أحد الأصول الحيوية للحفاظ على الاستقرار الحراري في توليد الطاقة الصناعية الثقيلة:

مراقبة محامل التوربيناتتوفير مسار بيانات عالي السرعة لمراقبة درجات حرارة المحامل الحرجة في التوربينات البخارية والغازية لمنع الأعطال الميكانيكية الكارثية بسبب السخونة الزائدة.

حماية ملفات العضو الثابتإدارة مدخلات RTD من ملفات العضو الثابت للمولد لضمان عمل المعدات الكهربائية ضمن الحدود الحرارية الآمنة أثناء ظروف الحمل القصوى.

الإشراف على درجة ميل التوربينات الهوائية وعلبة التروستوسيع قدرات Mark VIe في قطاع الطاقة المتجددة من خلال مراقبة درجات حرارة المكونات المحيطة والداخلية لمحركات التوربينات الهوائية الأوتوماتيكية.

توجيه الإشارة الزائدة عن الحاجةدعم بنية Mark VIe المتسامحة مع الأخطاء من خلال توفير نقاط اتصال موثوقة لأجهزة الاستشعار التي تتطلب ازدواجية أو ثلاثية في تكوينات TMR (التكرار المعياري الثلاثي).

تكامل وصيانة نظام التحكم الموزع (DCS)يعمل كوحدة متينة قابلة للاستبدال في الميدان لأسطول Mark VIe القديم، مما يضمن أن قنوات الإدخال الحرارية تحافظ على دقة الشركة المصنعة للمعدات الأصلية (OEM) دون الحاجة إلى محولات إشارة أو محولات من طرف ثالث.
