نظرة عامة على المنتج

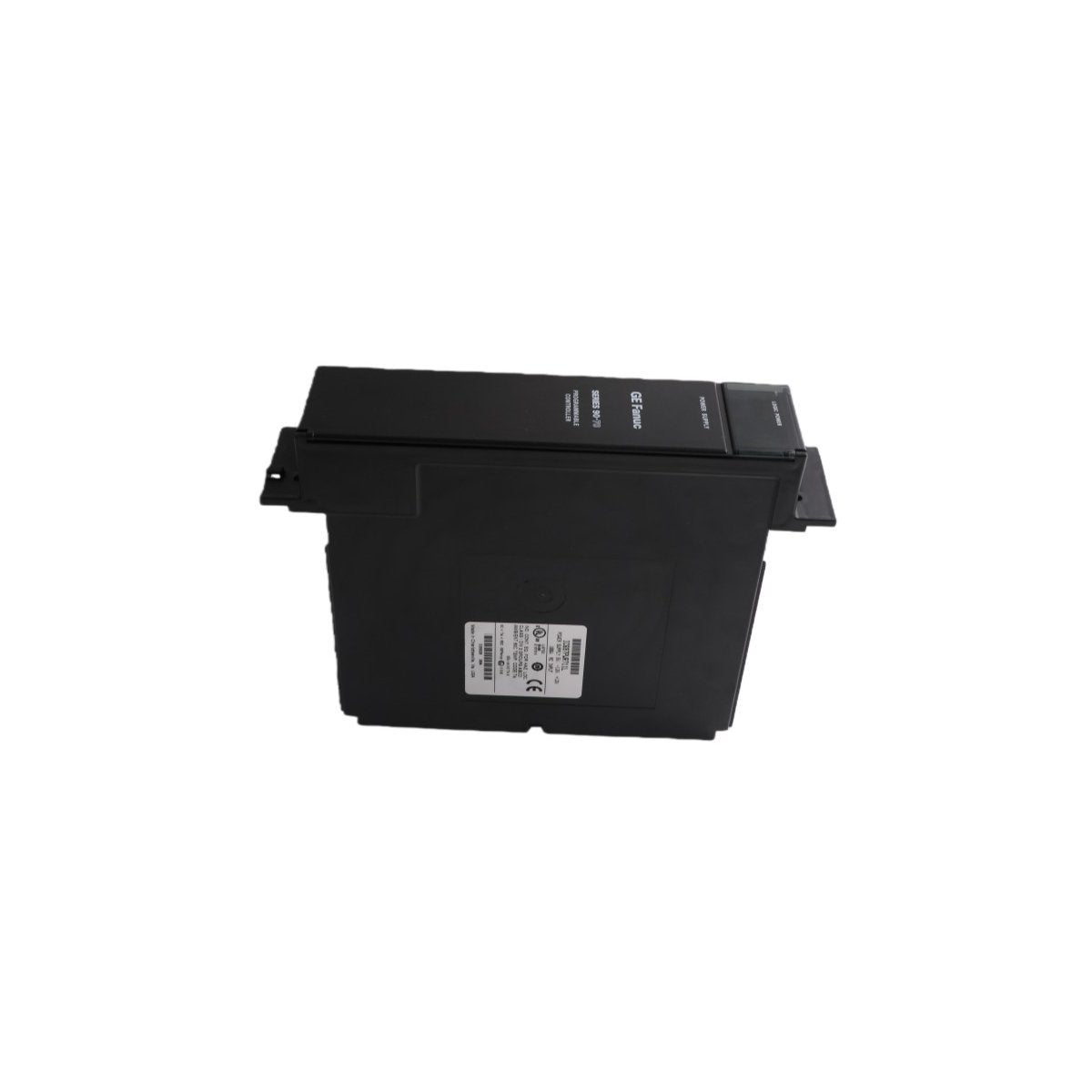

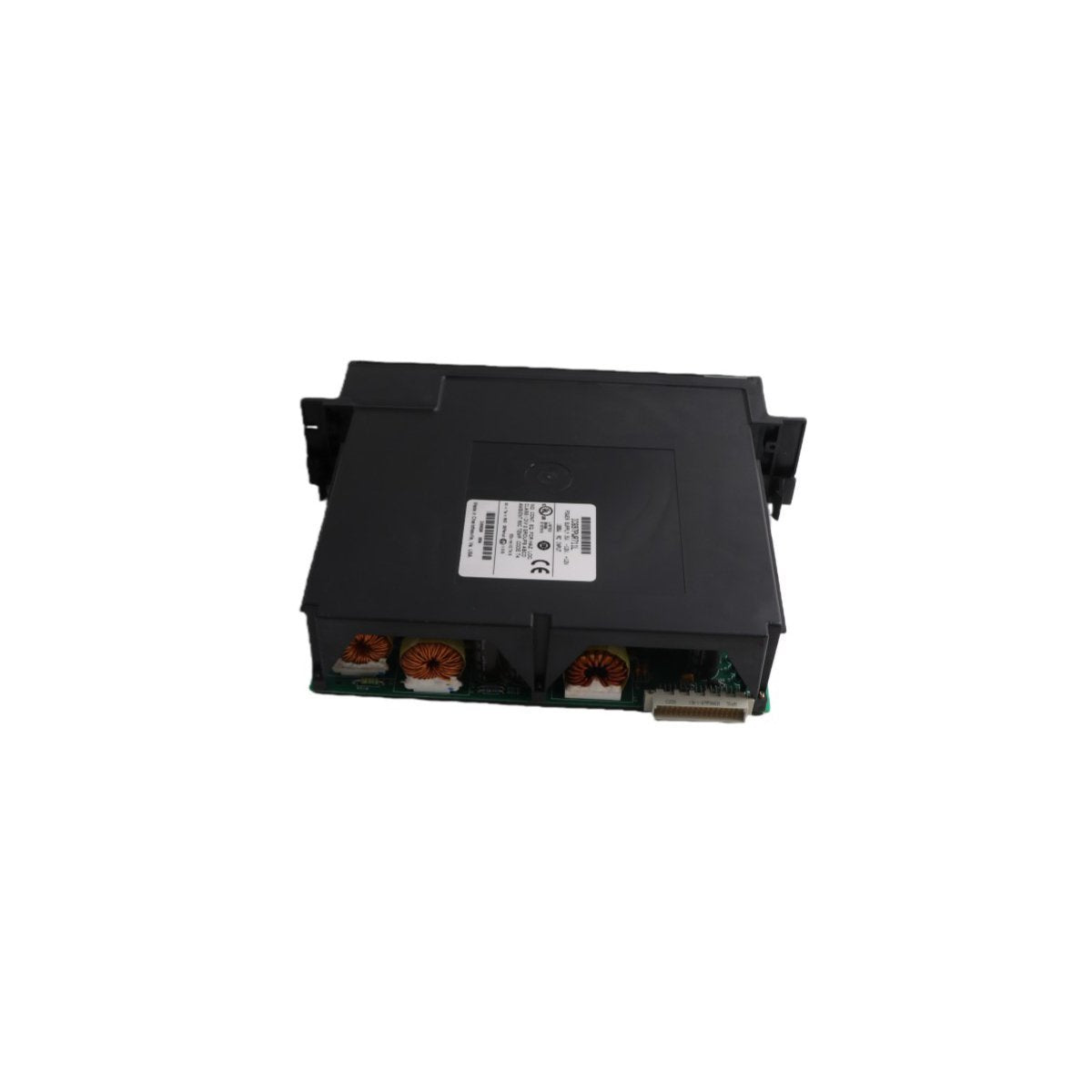

وحدة GE IC697PWR711M هي وحدة إمداد طاقة عالية السعة بقدرة 100 واط مصممة لنظام التحكم المنطقي القابل للبرمجة (PLC) من الفئة 90-70. تعمل هذه الوحدة كمصدر أساسي للطاقة للوحة الخلفية IC697، حيث تحول جهد الدخل المتناوب (AC) أو المستمر (DC) إلى طاقة تيار مستمر مستقرة مطلوبة للمعالجات عالية السرعة وتكوينات الإدخال/الإخراج الكثيفة. صُممت وحدة IC697PWR711M للتطبيقات الصناعية الحرجة، وتوفر عزلًا كهربائيًا قويًا ومخرجات منظمة لضمان سلامة منطق التحكم في البيئات المليئة بالتشويش الكهربائي.

كوحدة ذات تنسيق قياسي، فإنها تنزلق في الفتحة المخصصة لمزود الطاقة في حامل Series 90-70. تتميز وحدة IC697PWR711M بتنوعها، حيث تدعم نطاقًا واسعًا من جهد الدخل مما يبسط مخزون قطع الغيار للمنشآت العالمية. تتميز بإدارة حرارية متقدمة وحماية إلكترونية من التيار الزائد، مما يحمي رف PLC بأكمله من تقلبات الطاقة الخارجية أو أعطال الوحدات الداخلية.

الخصائص التقنية

• نطاقات جهد الدخل: 90 إلى 264 فولت تيار متردد (47-63 هرتز) أو 100 إلى 150 فولت تيار مستمر

• السعة الإجمالية للمخرج: 100 واط كحد أقصى

• قضبان خرج التيار المستمر: +5 فولت تيار مستمر (حتى 20 أمبير)؛ +12 فولت تيار مستمر (حتى 2 أمبير)؛ -12 فولت تيار مستمر (حتى 1 أمبير)

• تدفق تيار الدخل: محدود بـ 50 أمبير كحد أقصى لمدة ربع دورة كحد أقصى

• وقت الاستبقاء: حد أدنى 20 مللي ثانية عند التحميل الكامل للحفاظ على التشغيل أثناء انقطاعات الطاقة القصيرة

• دعم التكرار: متوافق مع تكوينات مزود الطاقة المتكررة (خاص بالمنطق)

• التشخيصات: مؤشرات حالة LED في اللوحة الأمامية لـ "الطاقة،" "موافق،" و "درجة الحرارة الزائدة"

• التبريد: الحمل الحراري الطبيعي؛ لا توجد مراوح داخلية مطلوبة لدرجات حرارة التشغيل القياسية

• الفتحة المادية: تشغل فتحة عريضة واحدة على لوحة IC697 الأساسية

• الأبعاد: 3.5 × 13.3 × 13.5 سم

• الوزن: 1.1 كجم

• بلد المنشأ: الولايات المتحدة الأمريكية

إرشادات التشغيل والموثوقية

تم تصميم IC697PWR711M للحفاظ على الأداء طويل الأجل في بيئات DCS المتطلبة. لضمان أقصى قدر من المناعة ضد الضوضاء، تستخدم الوحدة مرشح إدخال عالي الأداء يتوافق مع معايير EMI الصناعية. عند توصيل الوحدة، من الضروري استخدام أطراف التأريض المخصصة لمنع حلقات التأريض التي قد تتداخل مع إشارات الإدخال/الإخراج التماثلية الحساسة.

بالنسبة للأنظمة التي تتطلب توفرًا عاليًا، يمكن استخدام هذه الوحدة في تكوينات حيث يتم ربط مصادر طاقة متعددة لتوفير تكرار على مستوى المنطق. وهي مجهزة أيضًا بميزة استشعار عن بعد لقضيب +5 فولت، مما يسمح بتنظيم دقيق للجهد مباشرة عند موصلات اللوحة الخلفية. يجب على فرق الصيانة مراقبة أضواء حالة اللوحة الأمامية؛ يوفر مؤشر "درجة الحرارة الزائدة" تحذيرًا استباقيًا إذا كان تهوية الخزانة مسدودة، مما يسمح باتخاذ إجراءات تصحيحية قبل حدوث إغلاق حراري. هذه الإمكانية التشخيصية الاستباقية، بالإضافة إلى التصميم بدون مروحة، تجعل IC697PWR711M أساسًا موثوقًا للغاية لهندسة التحكم في السلسلة 90-70.
