نظرة عامة على المنتج

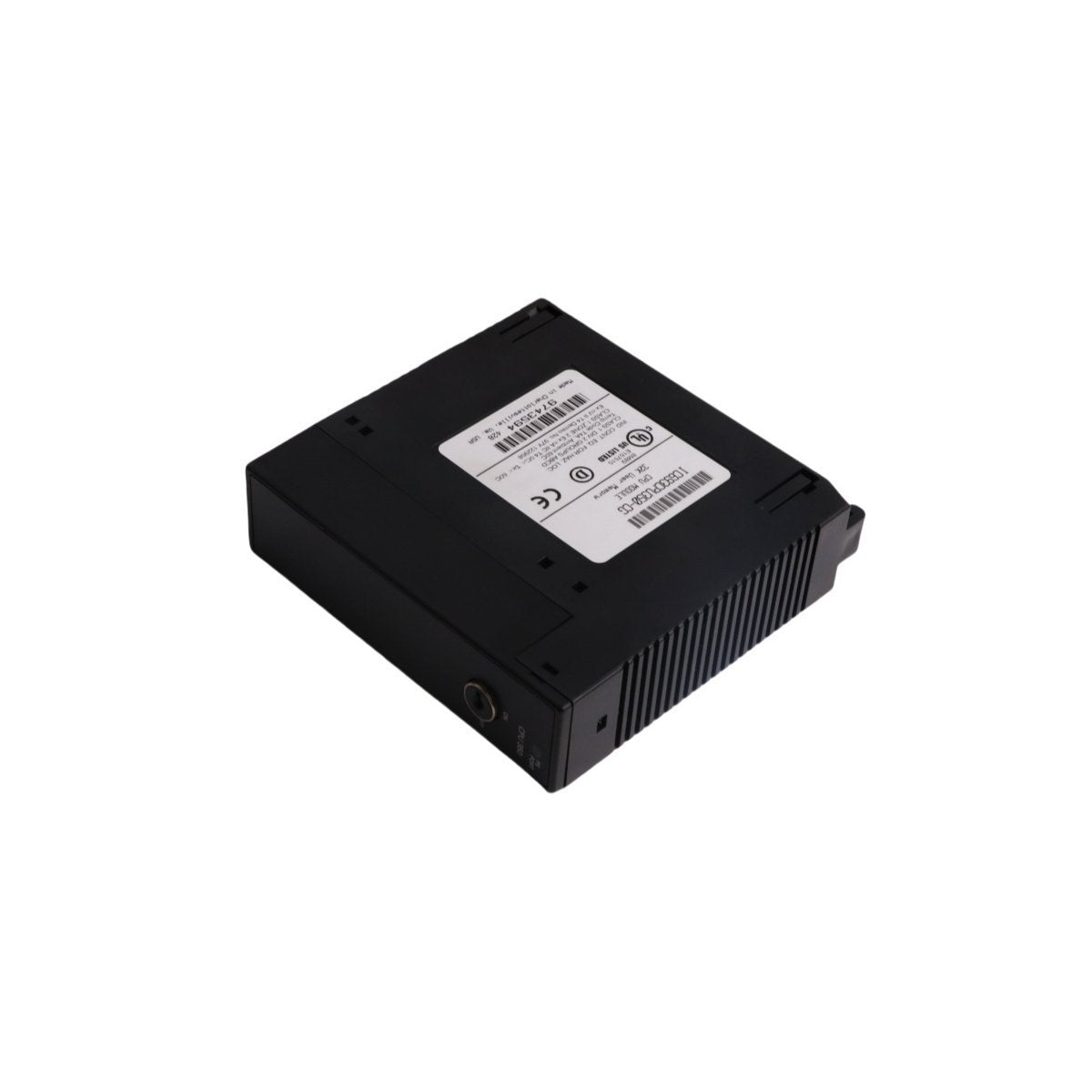

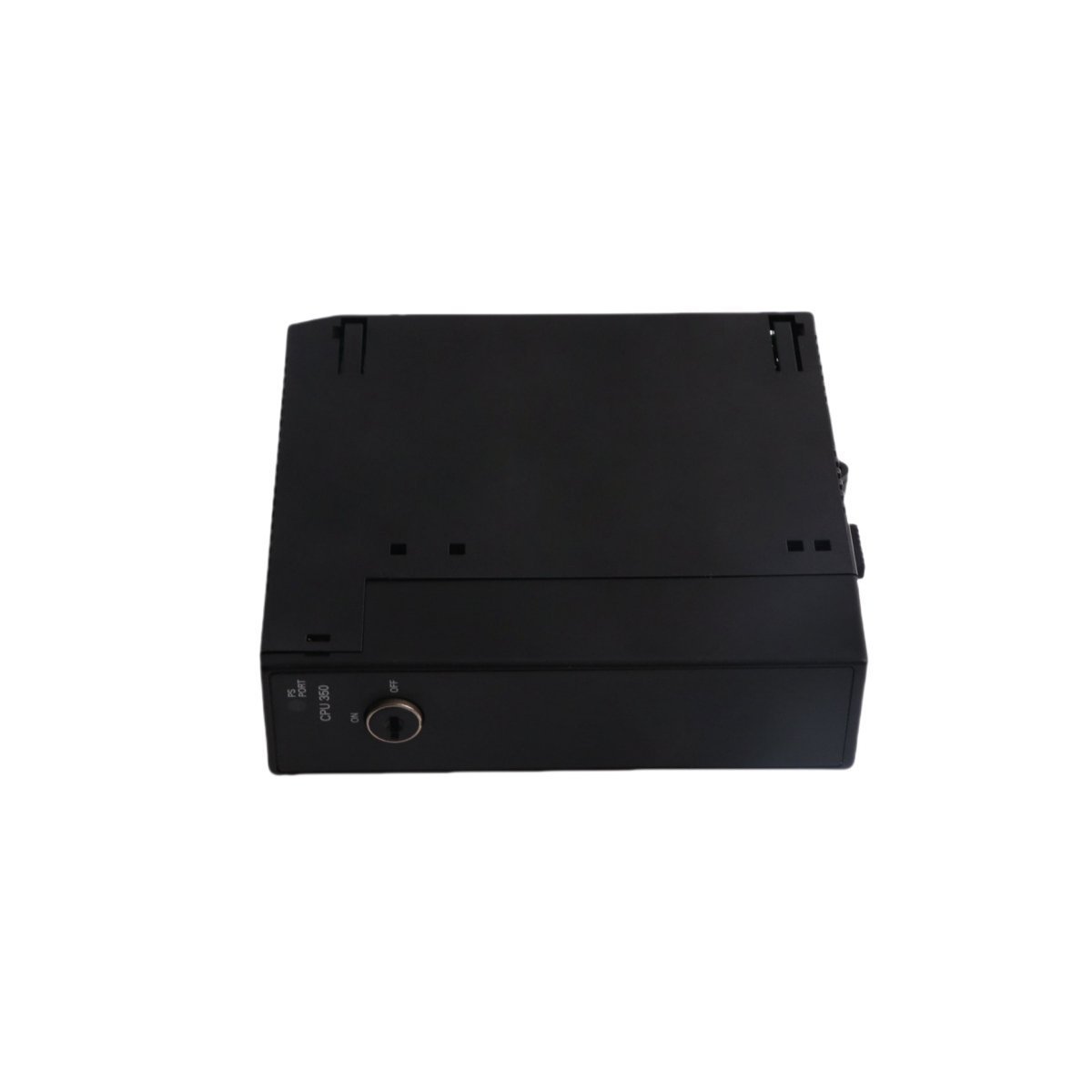

يُعد GE IC693CPU350 معالجًا متوسط ​​المدى وعالي الكفاءة، مصممًا ليكون بمثابة ذكاء التحكم لمنصة وحدة التحكم المنطقية القابلة للبرمجة (PLC) من السلسلة 90-30. يعمل هذا الجهاز بمعالج Intel 80386EX بتردد 25 ميجاهرتز، وهو مُحسّن لتطبيقات التصنيع المنفصل والتحكم في العمليات التي تتطلب توازنًا بين السرعة والموثوقية.

كوحدة ذات فتحة واحدة، يتكامل IC693CPU350 بسلاسة مع اللوحة الخلفية، ويدير جميع عمليات الاتصال بـ I/O وتنفيذ المنطق. يتميز بذاكرة مستخدم قابلة للتكوين بسعة 32 كيلوبايت، مما يوفر مساحة واسعة لمنطق السلم (ladder logic) وكتل البرمجة بلغة C وبيانات تكوين النظام. تُعد وحدة المعالجة المركزية هذه محطة طاقة قديمة، مشهورة بأدائها المحدد واستهلاكها المنخفض للطاقة في البيئات الصناعية الصعبة.

الخصائص التقنية

• المعالج الدقيق: Intel 80386EX بتردد 25 ميجاهرتز

• ذاكرة المستخدم: 32 كيلوبايت (تدعم ذاكرة الوصول العشوائي (RAM) وذاكرة الفلاش غير المتطايرة)

• سرعة التنفيذ المنطقي (Boolean Execution Speed): 0.22 ميكروثانية لكل وظيفة (نموذجياً 0.9 ميلي ثانية/كيلوبايت)

• سعة الإدخال/الإخراج (I/O): تدعم ما يصل إلى 2048 مدخل منفصل و 2048 مخرج منفصل

• السعة التناظرية: تدير ما يصل إلى 1024 مدخل تناظري و 256 مخرج تناظري

• السجلات الداخلية: توفر 2048 كلمة من ذاكرة %R وأكثر من 2000 مؤقت/عداد

• الاتصال: منفذ تسلسلي RS-485 مدمج واحد (يمكن الوصول إليه عبر موصل إمداد الطاقة)

• متطلبات الطاقة: تسحب 670 مللي أمبير من ناقل اللوحة الخلفية بجهد +5 فولت تيار مستمر

• دعم التحكم في الحركة: متوافق مع DSM314 ووحدات التحكم في الحركة المتخصصة الأخرى

• الأبعاد: 3.5 × 13 × 13.7 سم

• الوزن: 0.22 كجم

• بلد المنشأ: الولايات المتحدة الأمريكية

منطق التحكم ومرونة النظام

يتميز IC693CPU350 بمرونته في إدارة الذاكرة. يسمح للمستخدمين بتقسيم ذاكرة 32 كيلوبايت بين بيانات السجل ومنطق البرنامج، مع دعم التعليمات المعقدة والرياضيات ذات الفاصلة العائمة من خلال برمجة C-block. وهذا يجعله فعالًا بشكل خاص للتطبيقات التي تتضمن التحكم في الحركة أو تنظيم حلقة PID.

صُمم لوحدة المعالجة المركزية (CPU) لأنظمة التوافر العالي، وهو يدعم التشخيصات المتقدمة والمراقبة في الوقت الفعلي من خلال برنامج GE Proficy Machine Edition أو برنامج Logicmaster 90 القديم. يسهل منفذ RS-485 المدمج الاتصال بسهولة بمبرمجين يدويين أو واجهات HMI. علاوة على ذلك، تقلل بنيته منخفضة الطاقة من تبديد الحرارة داخل رف PLC، مما يساهم في إطالة عمر وحدات الإدخال/الإخراج المجاورة. سواء تم نشره في جهاز مستقل أو كجزء من نظام تحكم موزع (DCS) أكبر، يقدم IC693CPU350 التنفيذ المتسق والدقيق بالمللي ثانية المطلوب للبنية التحتية الصناعية الحديثة.
