لوحة دخل 16 قناة 4-20mA من جنرال إلكتريك IC693ALG223

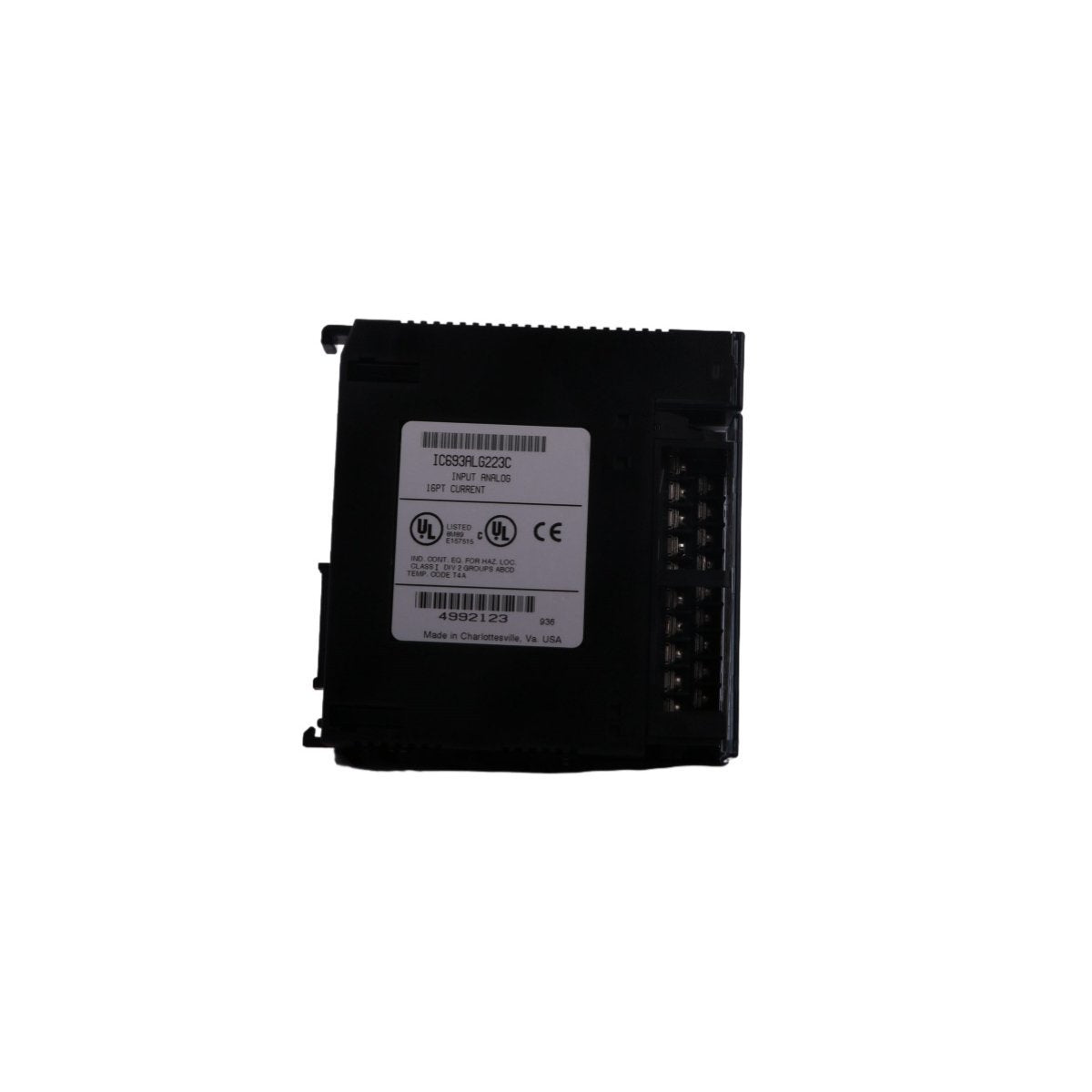

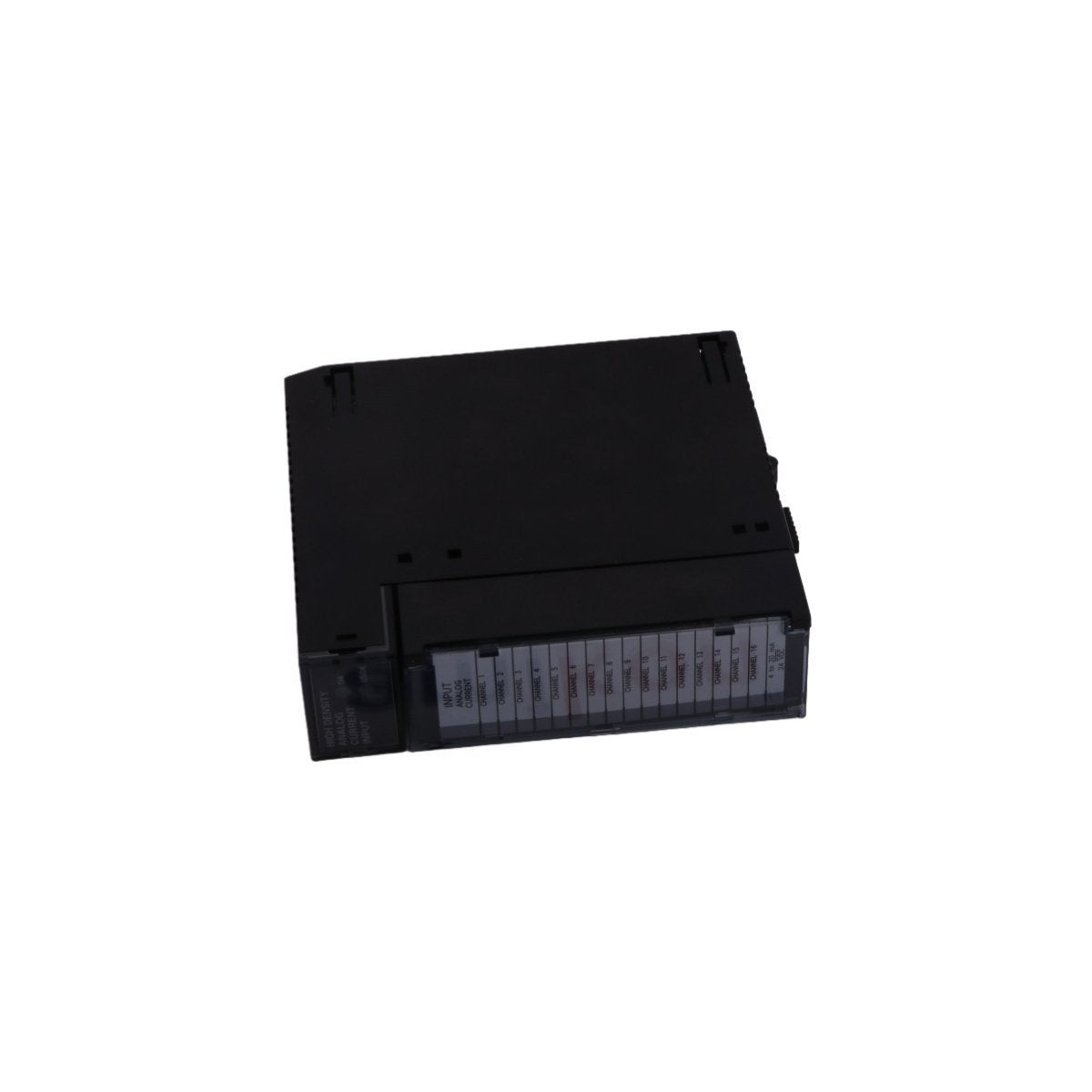

وحدة إدخال تناظري ذات 16 قناة من الفئة 90-30 طراز IC693ALG223 من جنرال إلكتريك

General Electric

وحدة إدخال تناظري ذات 16 قناة من الفئة 90-30 طراز IC693ALG223 من جنرال إلكتريك

SKU: IC693ALG223

In Stock

الأبعاد: 8.2 × 12.2 × 6 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : GE Series 90-30 و 90-70, جنرال إلكتريك, كل المنتجات

Tags : 16-Channel Module, 4-20mA, Analog Input, Analog Input Module, Current Input, DCS System, IC693, PLC I/O, Series 90-30, Speedtronic Control

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

نظرة عامة على المنتج

وحدة IC693ALG223 هي وحدة إدخال تيار تناظري عالية الكثافة طورتها شركة جنرال إلكتريك لعائلة وحدات التحكم المنطقية القابلة للبرمجة (PLC) من السلسلة 90-30. تم تصميم هذه الوحدة للتوصيل بما يصل إلى 16 محولًا صناعيًا أحادي النهاية، وتحويل إشارات التيار القياسية إلى بيانات رقمية دقيقة 12 بت لوحدة المعالجة المركزية. صُممت لتوفير المرونة في التحكم المعقد بالعمليات، وتدعم أوضاع تشغيل متعددة بما في ذلك 0 إلى 20 مللي أمبير، و 4 إلى 20 مللي أمبير، ووضع محسن متخصص من 4 إلى 20 مللي أمبير لاكتشاف الأعطال المتقدم. حجمها الصغير وعدد قنواتها العالي يجعلها خيارًا مثاليًا لأنظمة التحكم الموزعة (DCS) وبنيات التحكم في التوربينات Speedtronic حيث تكون مساحة الخزانة ودقة الإشارة أمرًا بالغ الأهمية.

الأداء الفني ومنطق التحويل

توفر وحدة IC693ALG223 الحصول على البيانات عالية السرعة بدقة احترافية:

الدقة: تتميز بتحويل تناظري إلى رقمي بدقة 12 بت، مما يوفر دقة 5 ميكرو أمبير (في وضع 0-20 مللي أمبير) و 4 ميكرو أمبير (في وضع 4-20 مللي أمبير) بدقة أساسية تبلغ 0.25% عند 25 درجة مئوية.
معدل التحديث السريع: قادرة على مسح جميع القنوات الـ 16 كل 13 مللي ثانية، مما يضمن استجابة في الوقت الفعلي للعمليات الصناعية الديناميكية.
نطاق التشخيص المحسن: في الوضع "المحسن"، تقوم الوحدة بتوسيع الإشارات من -8000 إلى +32000 عد، مما يسمح لوحدة التحكم بتحديد ظروف "نقص النطاق" التي تشير إلى انقطاع الأسلاك أو فشل المستشعر.
العزل والحماية: توفر عزلًا جلفانيًا بقوة 1500 فولت بين دوائر المجال واللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة (PLC) لحماية المكونات المنطقية الحساسة من الاضطرابات الصناعية.

المواصفات الفنية والتشخيصات

نوع الإدخال: 16 قناة تيار أحادية النهاية.
متطلبات الطاقة: تستهلك 120 مللي أمبير من ناقل اللوحة الخلفية +5 فولت؛ تتطلب مصدر طاقة خارجي للمستخدم بجهد +24 فولت تيار مستمر لتشغيل دوائر المجال.
مؤشرات على اللوحة: مجهزة بضوءين LED للحالة. يؤكد ضوء LED "MODULE OK" على الصحة الداخلية، بينما يتحقق ضوء LED "USER SUPPLY" من وجود طاقة مجال خارجية.
واجهة التكوين: قابلة للبرمجة بالكامل عبر برنامج GE IC641، Proficy Machine Edition، أو مبرمج محمول (HHP).
الأبعاد الميكانيكية: 8.2 × 12.2 × 6 سم؛ الوزن حوالي 0.36 كجم.

التطبيقات الصناعية الأساسية

تعد وحدة IC693ALG223 مكونًا حاسمًا للمراقبة والتحكم عالي الموثوقية في عدة قطاعات:

توليد الطاقة: مدمجة في أنظمة توربينات الغاز Speedtronic لمراقبة تدفق الوقود ودرجة الحرارة ومحولات الضغط.
المياه ومياه الصرف الصحي: إدارة جرعات المواد الكيميائية ومعدلات التدفق عبر مرافق المعالجة واسعة النطاق.
النفط والغاز: التوصيل بأجهزة استشعار الضغط والمستوى من 4-20 مللي أمبير في بيئات أنظمة التحكم الموزعة (DCS) في المصافي.
التصنيع: تعمل كعقدة إدخال مركزية عالية الكثافة لمراقبة خطوط التجميع الآلية.
