نظرة عامة على المنتج

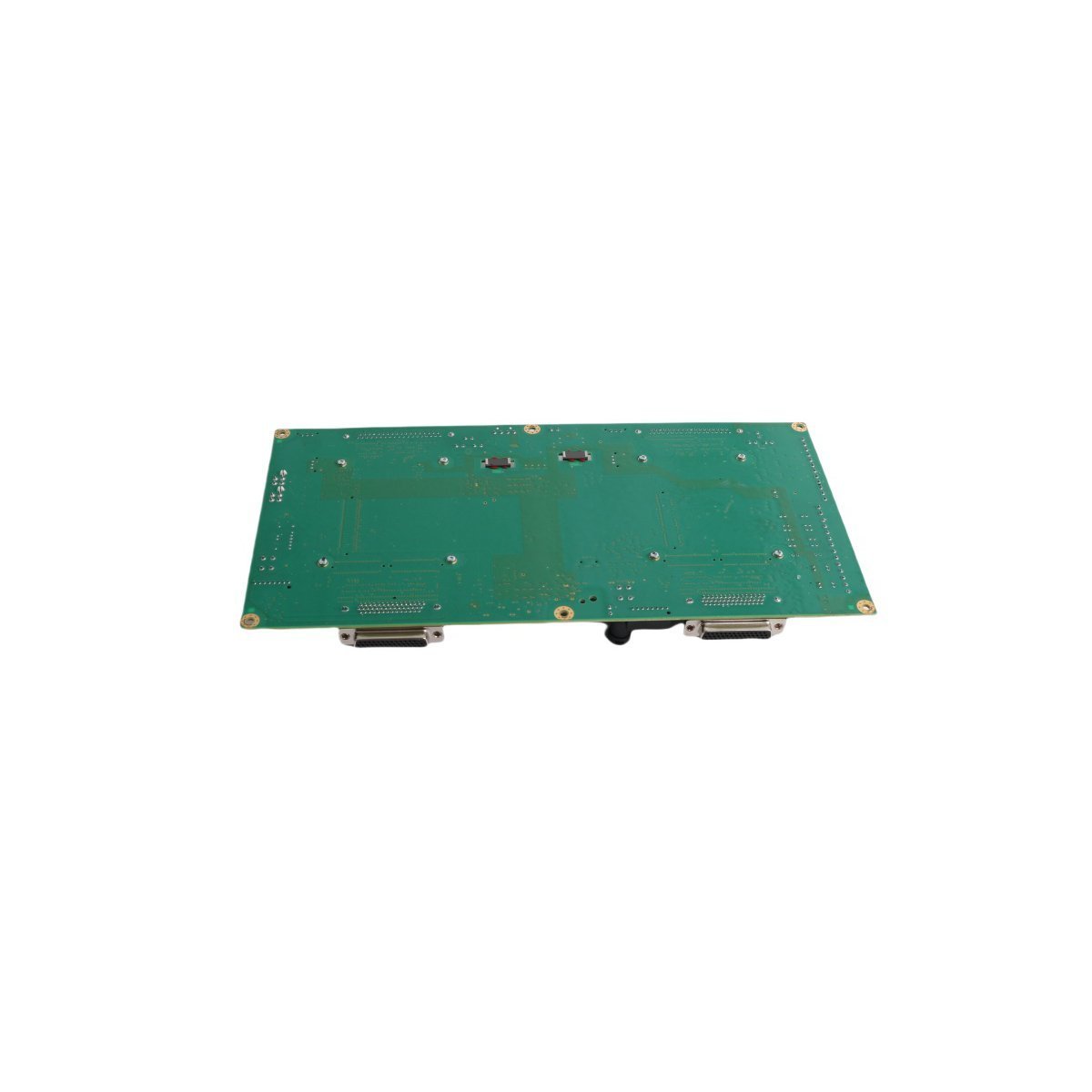

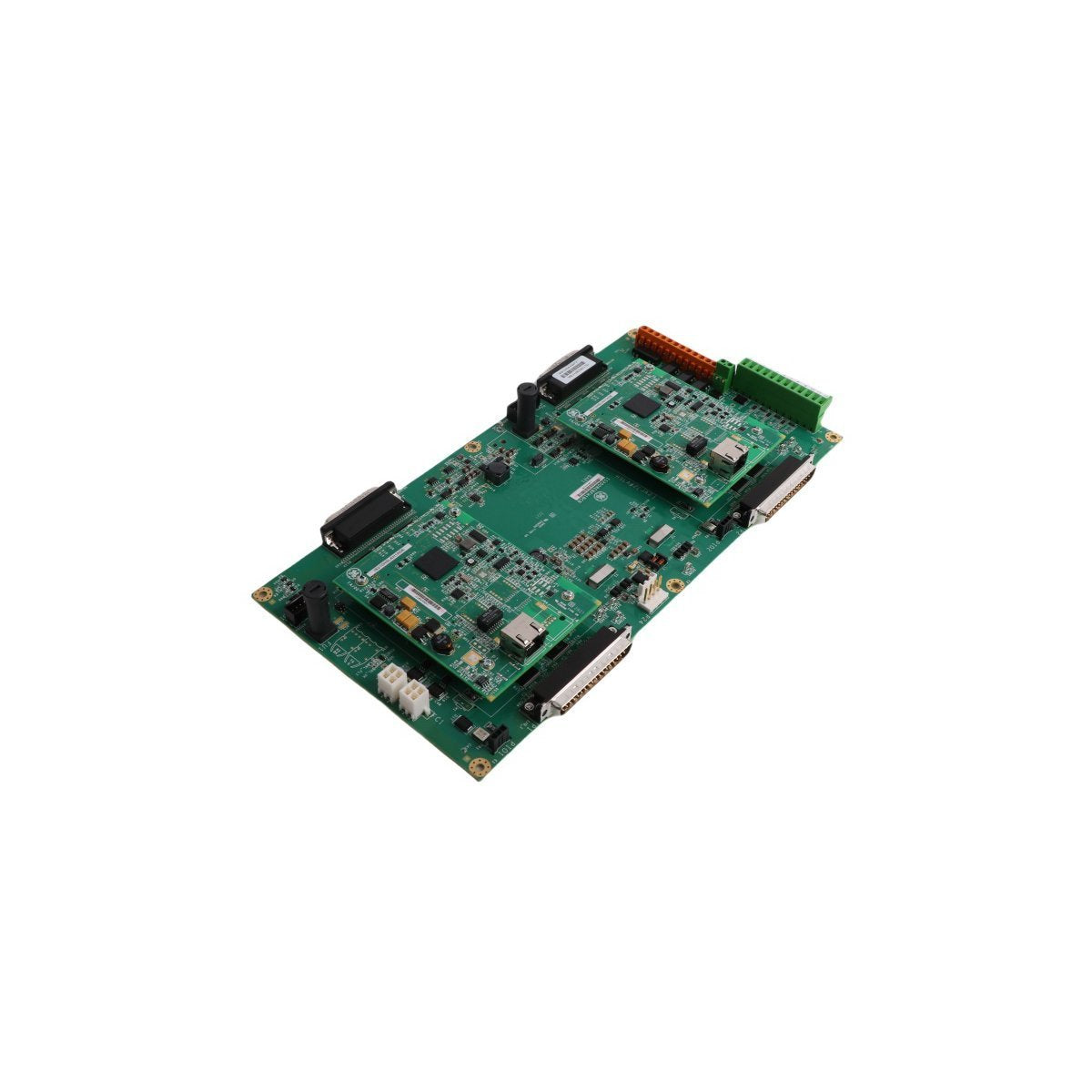

إن لوحة التوسع IS215REBFH1BA من جنرال إلكتريك هي لوحة توسع للمدخلات/المخرجات (I/O) تم تطويرها لمنصة الإثارة EX2100 وهيكل التحكم الآمن Mark VIeS. تعمل هذه الوحدة على توسيع سعة إشارات الحقل داخل خزانات الأمان والتحكم من خلال توفير قنوات إدخال/إخراج إضافية تناظرية ومنفصلة وقنوات درجة الحرارة. تتصل مباشرة بمعالج الأمان الأساسي من خلال اتصال تسلسلي مخصص، مما يتيح اكتساب إشارة موثوق وتوزيع الطاقة لأجهزة المصنع الهامة.

تم تصميم لوحة IS215REBFH1BA لبيئات التحكم عالية التكامل، وهي تدعم معالجة الإشارات المختلطة، حيث تجمع بين حلقات التيار التناظرية، وقياسات المزدوجات الحرارية، والمدخلات/المخرجات المنفصلة ضمن لوحة مدمجة واحدة. يتوافق هيكلها مع مبادئ التحكم Speedtronic من جنرال إلكتريك، مما يضمن أداءً حتميًا واتصالاً مستقرًا في أنظمة التوربينات والمولدات وأنظمة المصنع المتبقية.

الخصائص التقنية الرئيسية

• منصة التحكم: نظام الإثارة EX2100، بنية الأمان Mark VIeS

• وظيفة الوحدة: توسيع إشارة الإدخال/الإخراج والواجهة الميدانية

• المدخلات التناظرية:

• عشرة مدخلات تعمل بالطاقة الداخلية من 4 إلى 20 مللي أمبير

• ستة مدخلات تعمل بالطاقة الخارجية من 4 إلى 20 مللي أمبير

• المخرجات التناظرية:

• عشرة مخرجات طاقة جهاز الإرسال بقوة 24 فولت تيار مستمر

• مدخلات درجة الحرارة:

• ثلاث قنوات مزدوجة حرارية

• المدخلات/المخرجات المنفصلة:

• ثلاثة مدخلات اتصال

• ثلاثة مخرجات اتصال

• واجهات الاتصال:

• RS-485

• CANopen

• التصميم الكهربائي: عزل على المستوى الصناعي ومناعة ضد الضوضاء

• رقم الطراز: IS215REBFH1BA

• سلسلة المنتج: EX2100

• الأبعاد: 33.5 × 17.5 × 3.5 سم

• الوزن الصافي: حوالي 0.56 كجم

• بلد المنشأ: الولايات المتحدة الأمريكية

التطبيقات الصناعية

تُستخدم لوحة IS215REBFH1BA في منشآت توليد الطاقة حيث يتم نشر أنظمة الأمان والإثارة القائمة على Mark VIeS. تشمل التطبيقات النموذجية حماية التوربينات الغازية والبخارية، ومراقبة إثارة المولدات، والتحكم في المصانع المساعدة. تتيح اللوحة توسيع أجهزة القياس الميدانية دون إعادة تصميم بنية وحدة التحكم الأساسية.

في البيئات الصناعية التي تتطلب توافرًا عاليًا ومعالجة دقيقة للإشارات، تدعم لوحة توسيع الإدخال/الإخراج هذه المراقبة والتحكم في الوقت الفعلي لأجهزة الإرسال ومستشعرات درجة الحرارة والأجهزة المنفصلة. تصميمها المتين يجعلها مناسبة للتشغيل المستمر في الظروف الكهربائية والحرارية القاسية الشائعة في المرافق والمنشآت الصناعية الثقيلة.
