نظرة عامة على المنتج

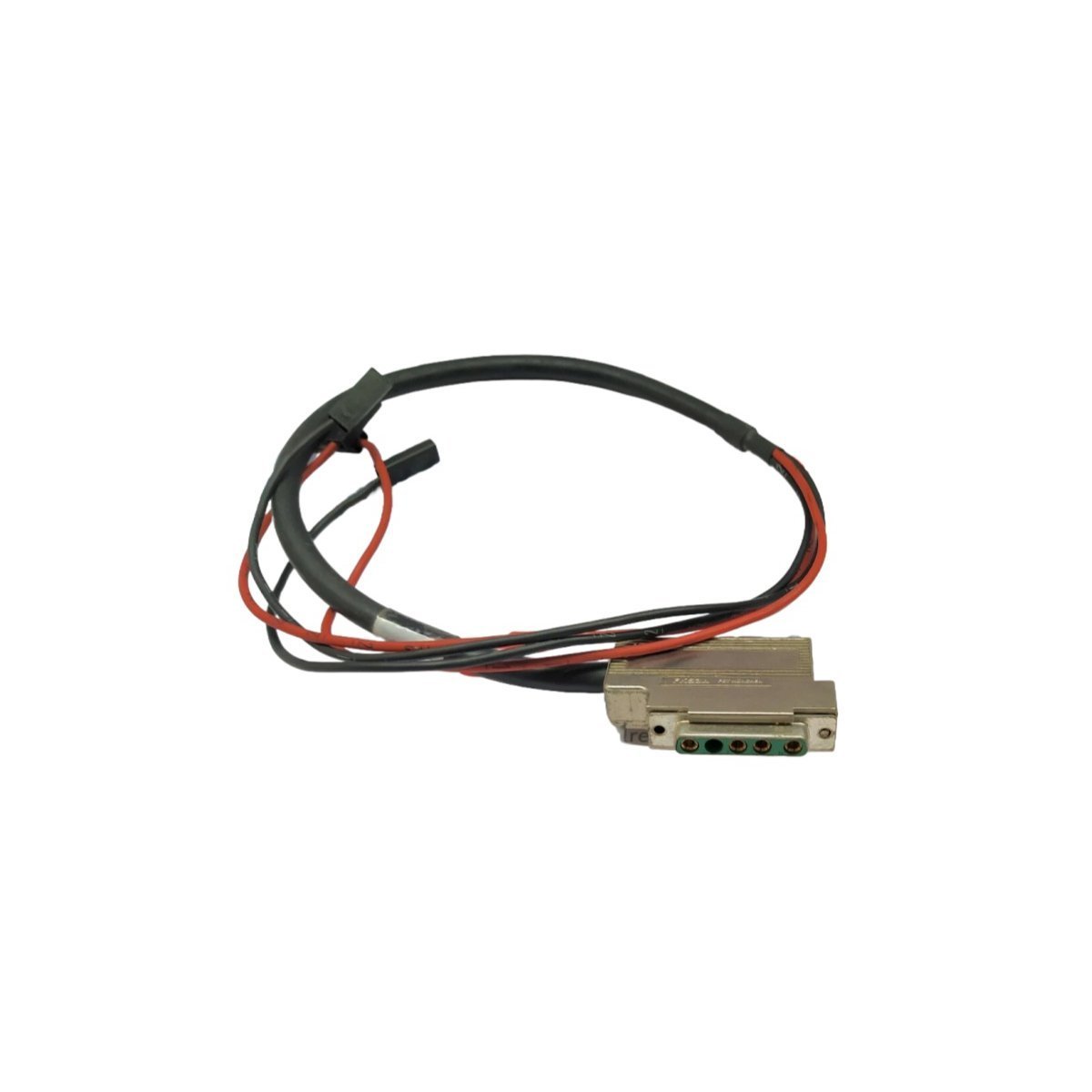

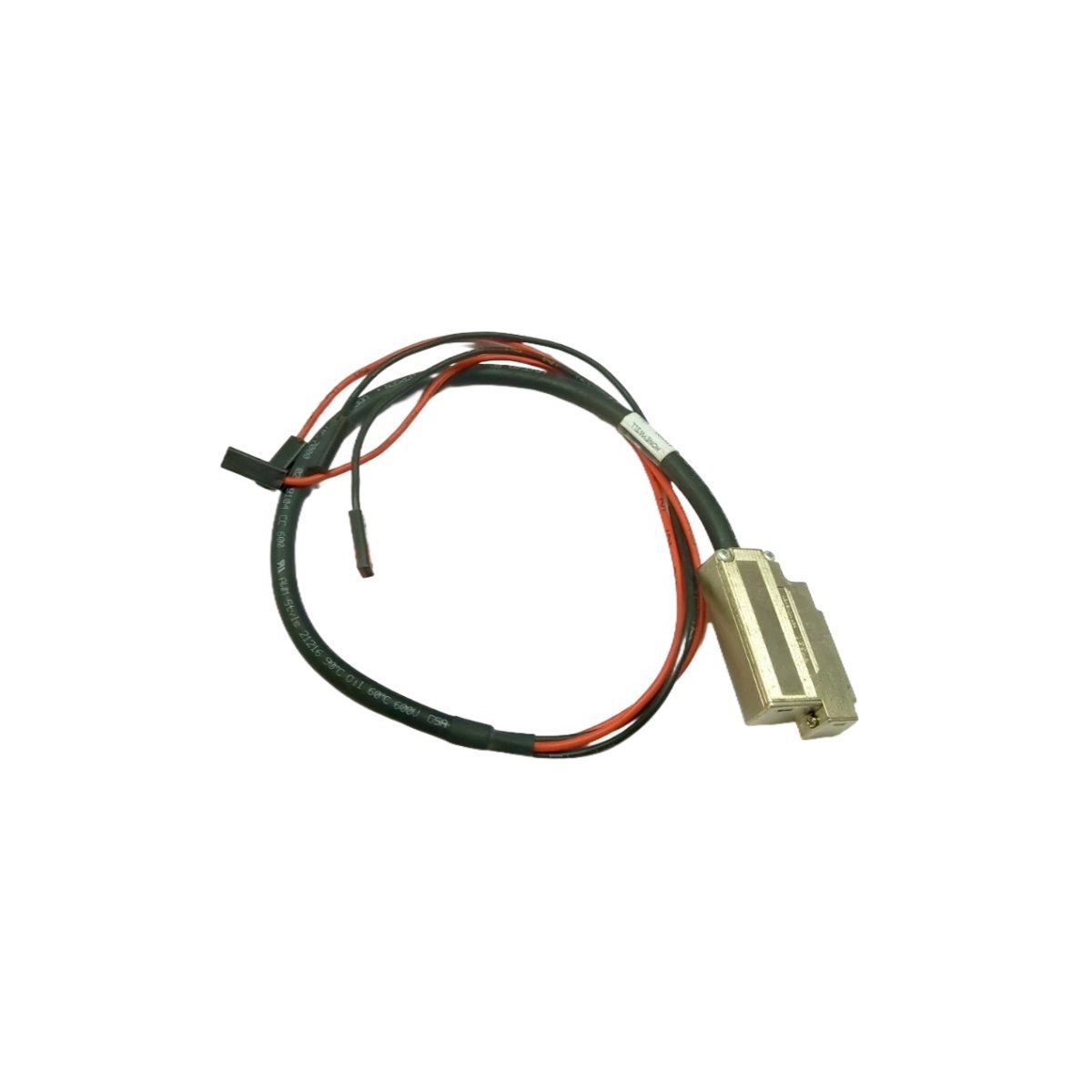

مجموعة الكابلات Honeywell FS-PDC-IOSET عبارة عن كابل تزويد طاقة للخدمة الشاقة مصمم خصيصًا لهياكل Safety Manager وExperion PKS. تم تصميم هذه المجموعة المتخصصة لربط المكونات لتسهيل النقل عالي التكامل للطاقة الكهربائية للتيار المستمر من قضبان الطاقة الرئيسية MB-0001 مباشرة إلى وحدات هيكل الإدخال/الإخراج. تم تصميم FS-PDC-IOSET للتعامل مع بيئات متعددة الجهد، ويدعم مسارات طاقة 24V DC، و48V DC، و110V DC، مما يوفر رابطًا موحدًا يضمن تنظيمًا ثابتًا للجهد لأجهزة الأتمتة الصناعية الهامة. باستخدام كابل CC 600 World عالي المواصفات، تقلل هذه المجموعة من انخفاض الجهد والضوضاء الكهربائية، وهو أمر بالغ الأهمية للتشغيل المستقر للأنظمة الآمنة.

البنية التحتية للأجهزة ومقاييس الأسلاك

تم تصميم FS-PDC-IOSET لتلبية المعايير الدولية الصارمة للسلامة، بما في ذلك معايير التوافق UL وCSA وFM.

• نوع الكابل: موصل مرن عالي CC 600 World 4 × 2.5 مم²

• الجهود المدعومة: 24 فولت تيار مستمر، 48 فولت تيار مستمر، و110 فولت تيار مستمر

• تركيب المجموعة: يتضمن أطوال 33 سم، 41 سم، 49 سم، و57 سم لتخطيطات الرفوف المتدرجة

• موصل قضيب التوصيل: قطبان "اضغط للإفراج" (D-TAB-200-STR) لربط آمن وخالٍ من الأدوات

• موصل الشاسيه: غطاء أنثوي FM5W5 S بزاوية 90 درجة ومنخفض الارتفاع لتوجيه فعال للمساحة

• معايير الحماية: معتمد من UL وCSA لبيئات التحكم الصناعية

• الوزن الفعلي: 0.4 كجم

• توافق الشاسيه: محسّن لوحدات الإدخال/الإخراج من Safety Manager ورفوف Experion PKS

• الأصل: الولايات المتحدة الأمريكية

حالات الاستخدام التشغيلي ونشر السلامة

تتيح الأطوال المعيارية المتوفرة في مجموعة FS-PDC-IOSET إدارة دقيقة لكابلات الخزانة الداخلية، مما يمنع التراخي الزائد ويضمن وصولاً واضحًا إلى مكونات اللوحة الخلفية.

• ربط الطاقة الآمن من الفشل: يعمل كقناة طاقة أساسية لوحدات الإدخال/الإخراج الخاصة بمدير السلامة في أنظمة إيقاف الطوارئ (ESD).

• منطق الخزانة متعدد الجهد: توزيع طاقة 110 فولت تيار مستمر على هياكل التحكم في العمليات القديمة مع إدارة 24 فولت تيار مستمر للواجهات الرقمية الحديثة في نفس الوقت.

• موثوقية التحكم في العمليات: ربط قضبان الطاقة الرئيسية بهياكل الإدخال/الإخراج الموزعة في مصافي البتروكيماويات حيث تمنع موصلات "الضغط للتحرير" المقاومة للاهتزاز الفصل العرضي.

• توسيع النظام والتحديثات: استخدام أطوال الكابلات المختلفة (من 33 سم إلى 57 سم) لسد الفجوات بين قضبان الطاقة ورفوف الإدخال/الإخراج المضافة حديثًا في غرف التحكم عالية الكثافة.

• كفاءة الصيانة: تسهيل تبديل الأجهزة بسرعة باستخدام الموصلات منخفضة الارتفاع بزاوية 90 درجة، والتي تسمح بتركيب الكابلات في حاويات ذات عمق ضحل دون إجهاد الانحناء.
