نظرة عامة على المنتج

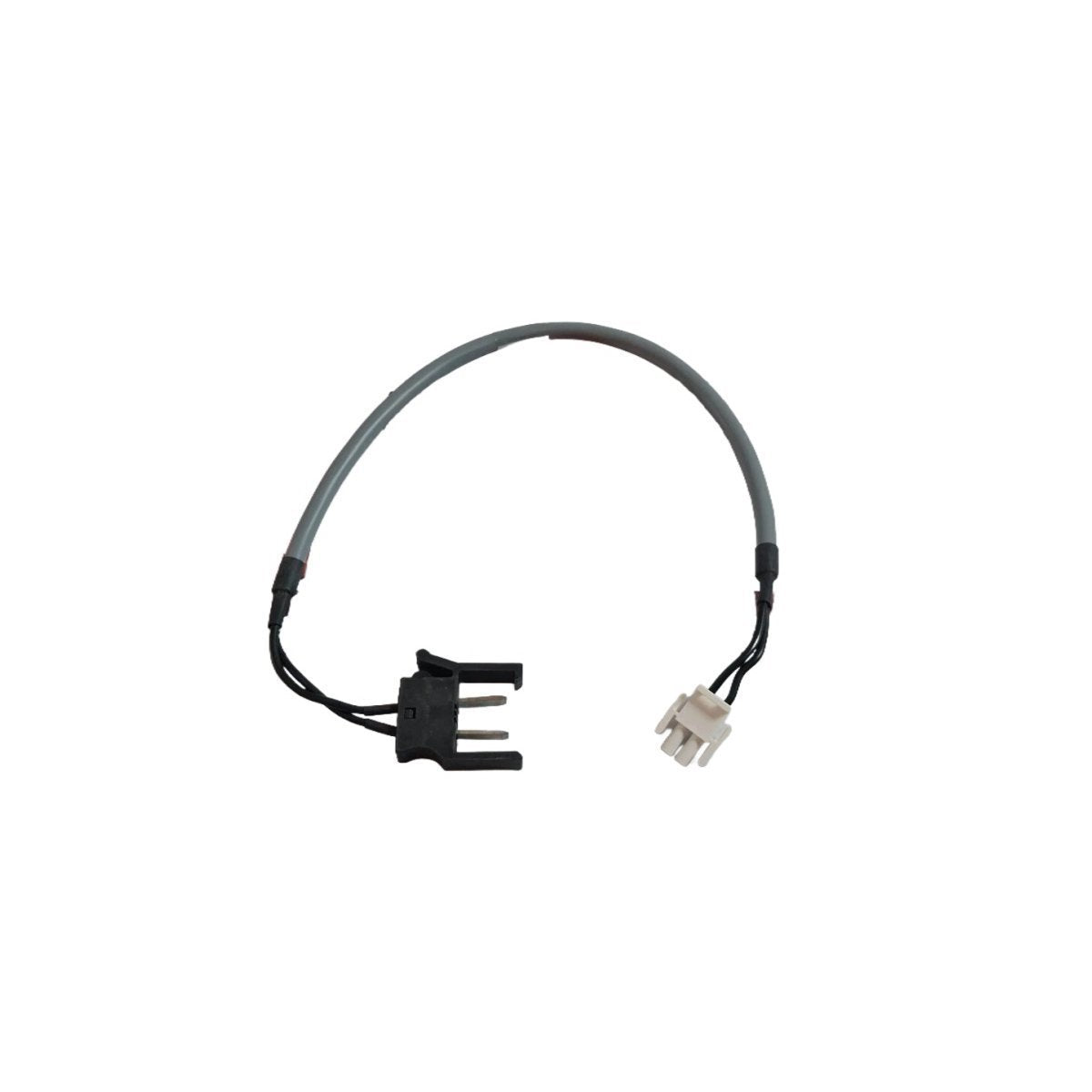

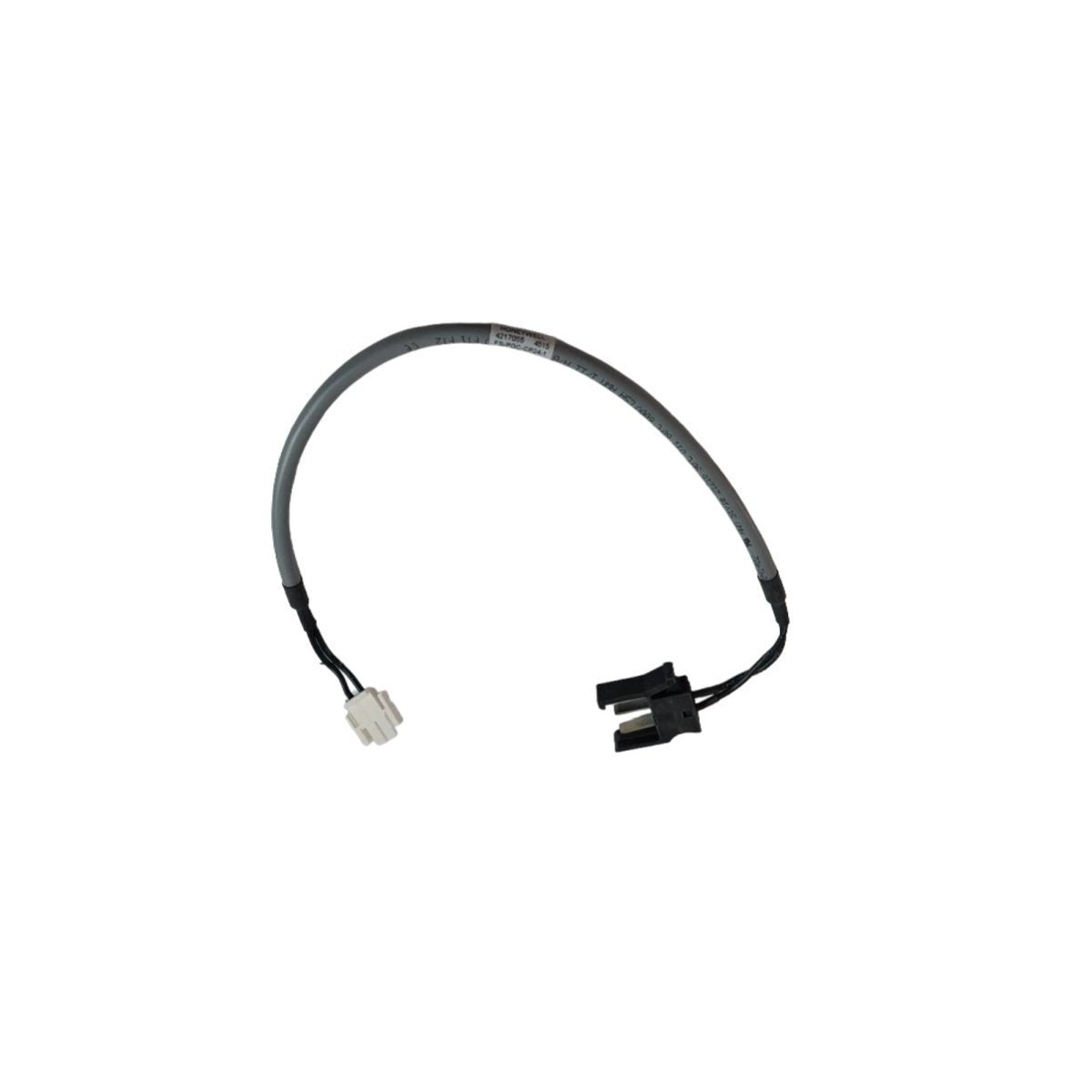

مجموعة Honeywell FS-PDC-CPSET هي مجموعة توصيل كهربائية مصممة بدقة لسد الفجوة بين قضبان التوصيل الرئيسية MB-0001 وشاسيه وحدة التحكم المركزية. تم تحسينها خصيصًا لهندسة مدير السلامة (SM) وهياكل نظام التحكم الموزع (DCS) الأوسع، توفر هذه المجموعة مسارات طاقة تيار مستمر 24 فولت المخصصة المطلوبة لاستقرار معالج التحكم. تم تصميم المجموعة لدعم تكوينات المعالج المزدوج، مما يسهل توفير تغذية طاقة احتياطية أمر حيوي لأنظمة السلامة عالية التوفر. باستخدام موصلات CC600 عالية الجودة وموصلات صناعية متخصصة، تضمن FS-PDC-CPSET وصلة طاقة منخفضة الممانعة، ومقاومة للاهتزاز تحمي "عقل" النظام من تقلبات الطاقة والفصل العرضي.

البنية التحتية للنظام ومكونات الأسلاك

تم تصميم هذه المجموعة للدمج الفوري في رفوف السلامة القياسية من Honeywell، وتتميز بتكوين كابل مزدوج لاستيعاب مسافات الخزانة الداخلية المختلفة.

• تحديد الكابل: يتضمن سلكين محددين - 54 سم (FS-PDC-CP24-1) و 77 سم (FS-PDC-CP24-2).

• مواصفات الموصل: أسلاك CC600 2 × 2.5 مم² عالية المرونة.

• واجهة جانب القضيب: موصل ثنائي القطب "Squeeze-To-Release" (D-TAB-200-STR) للتوصيل الآمن بقضيب التوصيل.

• واجهة جانب المعالج: موصلات صناعية من نوع Mate-n-Lock لتوصيل هيكل وحدة التحكم بشكل موثوق.

• التقييم الكهربائي: مُحسَّن لتوزيع حمل تيار مستمر 24 فولت مستمر.

• شهادات السلامة: معترف بها من UL ومعتمدة من CSA؛ مصممة وفقًا لمعايير السلامة FM.

• الوزن المادي: 0.38 كجم (الوزن الصافي لكل مجموعة).

• أبعاد الشحن: 24 سم × 18.8 سم × 6.5 سم.

• بلد المنشأ: الولايات المتحدة.

سيناريوهات التشغيل الصناعي

تعد FS-PDC-CPSET مكونًا أساسيًا لأنظمة الأمان المجهزة (SIS) حيث لا يُسمح بانقطاع التيار عن محلل المنطق.

• تزويد المعالج الاحتياطي بالطاقة: توفير مسارات طاقة منفصلة ومخصصة للمعالجات الأساسية والثانوية لوحدة التحكم في رف مدير السلامة للقضاء على نقاط الفشل الفردية.

• إدارة السلامة في المصافي: توفير تيار مستمر مستقر بقوة 24 فولت لوحدات التحكم التي تدير منطق إيقاف التشغيل في حالات الطوارئ (ESD) في مناطق معالجة الهيدروكربونات المتقلبة.

• تحديثات النظام وترقياته: استبدال كابلات الطاقة القديمة أثناء عمليات تجديد الخزانات لضمان الامتثال لمعايير السلامة الصناعية الحديثة UL و CSA.

• بيئات الاهتزاز العالي: استخدام موصلات D-TAB من نوع Squeeze-To-Release في التطبيقات البحرية أو التعدين حيث قد يتسبب الاهتزاز الميكانيكي في ارتخاء الكابلات ذات التوصيل الاحتكاكي القياسي.

• صيانة المنطق الحرج: تسهيل استبدال الهيكل أو نقله بسرعة بفضل الأطوال الموحدة والواجهة سهلة الاستخدام "mate-n-lock".
