نظرة عامة على المنتج

يوفر جهاز إيتون DILM12-10 (24VDC)، وهو جزء من سلسلة Moeller الشهيرة، تحكمًا عالي الكفاءة لتطبيقات المحركات ثلاثية الأطوار حتى 5.5 كيلووات (400 فولت). يتفوق هذا الموصل ثلاثي الأقطاب المدمج في الأتمتة الصناعية الحديثة من خلال تقديم أداء جاهز لـ IE3 ، مصمم خصيصًا للتعامل مع تيارات البدء الأعلى لمحركات الكفاءة الممتازة. يعمل هذا الجهاز بجهد تحكم 24 فولت تيار مستمر، ويتميز بدائرة كبح متغيرة متكاملة تحمي مخرجات PLC والإلكترونيات التحكم من طفرات الجهد الحثي الضارة. سواء كنت تدير مضخات الطرد المركزي، أو سيور النقل، أو المراوح الثقيلة، يضمن DILM12-10 موثوقية تبديل طويلة الأجل مع عمر ميكانيكي يتجاوز 10 مليون عملية. يدعم تصميمه القوي التبديل عالي التردد ويحافظ على عزل مستقر في بيئات التصنيع الصعبة.

المزايا الفنية الأساسية

السلامة والكبح المتكاملان

تبسط إيتون تجميع خزانة التحكم الخاصة بك عن طريق بناء مكبح المتغير مباشرة في الموصل. يلغي هذا التكوين للأجهزة الحاجة إلى وحدات حماية خارجية، مما يقلل من وقت الأسلاك وتكاليف المكونات مع توفير حماية فورية ضد التغيرات العابرة.

توافق SmartWire-DT

يتكامل هذا الموصل بسلاسة مع تقنية SmartWire-DT عند استخدامه مع وحدة DIL-SWD. تحول قدرة الاتصال الرقمي هذه جهاز تبديل بسيط إلى مكون ذكي، مما يسمح لنظام التحكم بمراقبة حالة الموصل وصحته من خلال كابل واحد، مما يقلل بشكل كبير من متطلبات الإدخال/الإخراج.

الامتثال لكفاءة IE3

مع تطور معايير الطاقة، يظل DILM12-10 خيارًا مقاومًا للمستقبل. تم تحسين نظامه المغناطيسي ومواد التلامس لتحمل الضغوط الكهربائية الفريدة لمحركات فئة كفاءة IE3، مما يمنع لحام التلامس المبكر ويضمن استقرار التبديل عالي التردد.

المواصفات الفنية

دليل التثبيت

دقة الأطراف والأسلاك

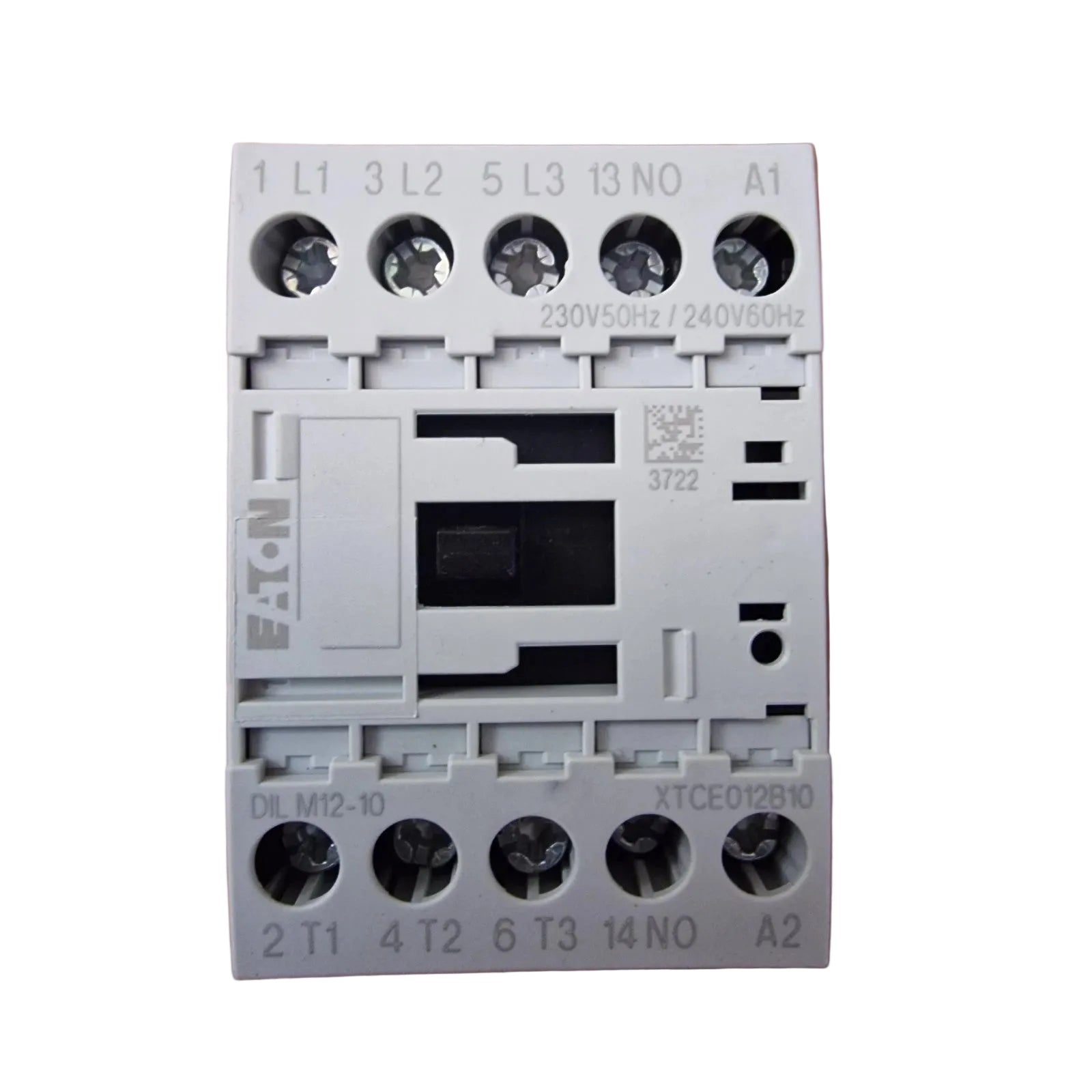

استخدم أطراف اللولب M3.5 لتوصيلات آمنة. نوصي بعزم شد يبلغ 1.2 نيوتن متر باستخدام مفك براغي Pozidriv مقاس 2. يقبل الموصل الكابلات الصلبة أو المرنة مع أطراف تتراوح من 0.75 مم² إلى 4 مم²، مما يضمن تكاملاً مرنًا في تصميمات الخزائن المختلفة.

جودة طاقة التيار المستمر

يتطلب ملف 24 فولت تيار مستمر مقوم جسري ثنائي الطور أملس أو مقوم ثلاثي الأطوار لضمان التقاط مستقر (0.8 - 1.1 × Uc). للحصول على أفضل موثوقية، حافظ على درجة حرارة محيطة تتراوح بين -25 درجة مئوية و +60 درجة مئوية.

دوائر الكبح

نظرًا لأن هذا الطراز يتضمن مكبحًا متغيرًا مدمجًا، فلا داعي لتثبيت عناصر RC إضافية أو ديودات عبر الملف. يمنع هذا EMF الخلفي من إتلاف مخارج الترانزستور الحساسة على نظام PLC أو DCS الخاص بك.

المزايا الهندسية

يبرز إيتون DILM12-10 في البيئات الصناعية القاسية نظرًا لمقاومته العالية للصدمات الميكانيكية (10 جرام للتلامسات الرئيسية) ونطاق إثبات المناخ الواسع. يعمل بشكل مثالي في كل من ظروف الحرارة الرطبة الثابتة والدورية وفقًا لمعايير IEC 60068. يضمن رقم الفهرس البديل "XTC" إمكانية التبادل العالمي، مما يسمح للمهندسين بتوحيد هذا النموذج عبر المشاريع الدولية. علاوة على ذلك، يوفر تصميمه المقاوم للأصابع وظهور اليد (EN 50274) واجهة آمنة لأفراد الصيانة أثناء التشغيل واستكشاف الأخطاء وإصلاحها.

التسليم والخدمات اللوجستية

وقت التسليم: 3-5 أيام بعد إتمام الدفع.

شركات الشحن: يتم الشحن عالميًا عبر DHL، FEDEX، أو UPS. نستخدم تعبئة مضادة للكهرباء الساكنة ومقاومة للاهتزاز لضمان بقاء سلامة الموصل الميكانيكية الداخلية سليمة أثناء النقل.

الأسئلة الشائعة الفنية

س1: هل DILM12-10 (24VDC) متوافق مع موصلات سلسلة DIL الأقدم؟

ج1: نعم، تحافظ إيتون على درجة عالية من التوافق الخلفي. يمكنك استخدام وحدات التلامس المساعدة القياسية مثل DILM32-XHI أو DILA-XHI لتوسيع منطق الإشارة الخاص بك.

س2: هل يمكنني التحكم في هذا الموصل مباشرة من خرج PLC بجهد 24 فولت تيار مستمر؟

ج2: بالتأكيد. مع استهلاك طاقة التقاط يبلغ 4.5 واط فقط، يمكن لمعظم مخرجات ترانزستور PLC عالية التيار تشغيل هذا الموصل مباشرة، على الرغم من أنه يجب عليك دائمًا التحقق من الحد الأقصى للتيار لكل نقطة في PLC الخاص بك.

س3: ماذا يعني "IE3-Ready" لهذا الموصل المحدد؟

ج3: يعني ذلك أن الموصل مصمم فيزيائيًا للتعامل مع تيارات الاندفاع العالية النموذجية للمحركات ذات الكفاءة الممتازة دون تأليب أو لحام التلامس، مما يضمن عمر خدمة أطول مقارنة بالموصلات القياسية.

س4: هل يتطلب هذا الطراز واقيًا خارجيًا من الارتفاع المفاجئ؟

ج4: لا. يتضمن هذا الطراز المحدد (276845) كابحًا متغيرًا مدمجًا ، مما يوفر حماية مدمجة ضد طفرات الجهد.
