ورقة بيانات ودليل فني للمشفر الدوار E6F-AB3C-C من شركة Omron

Omron

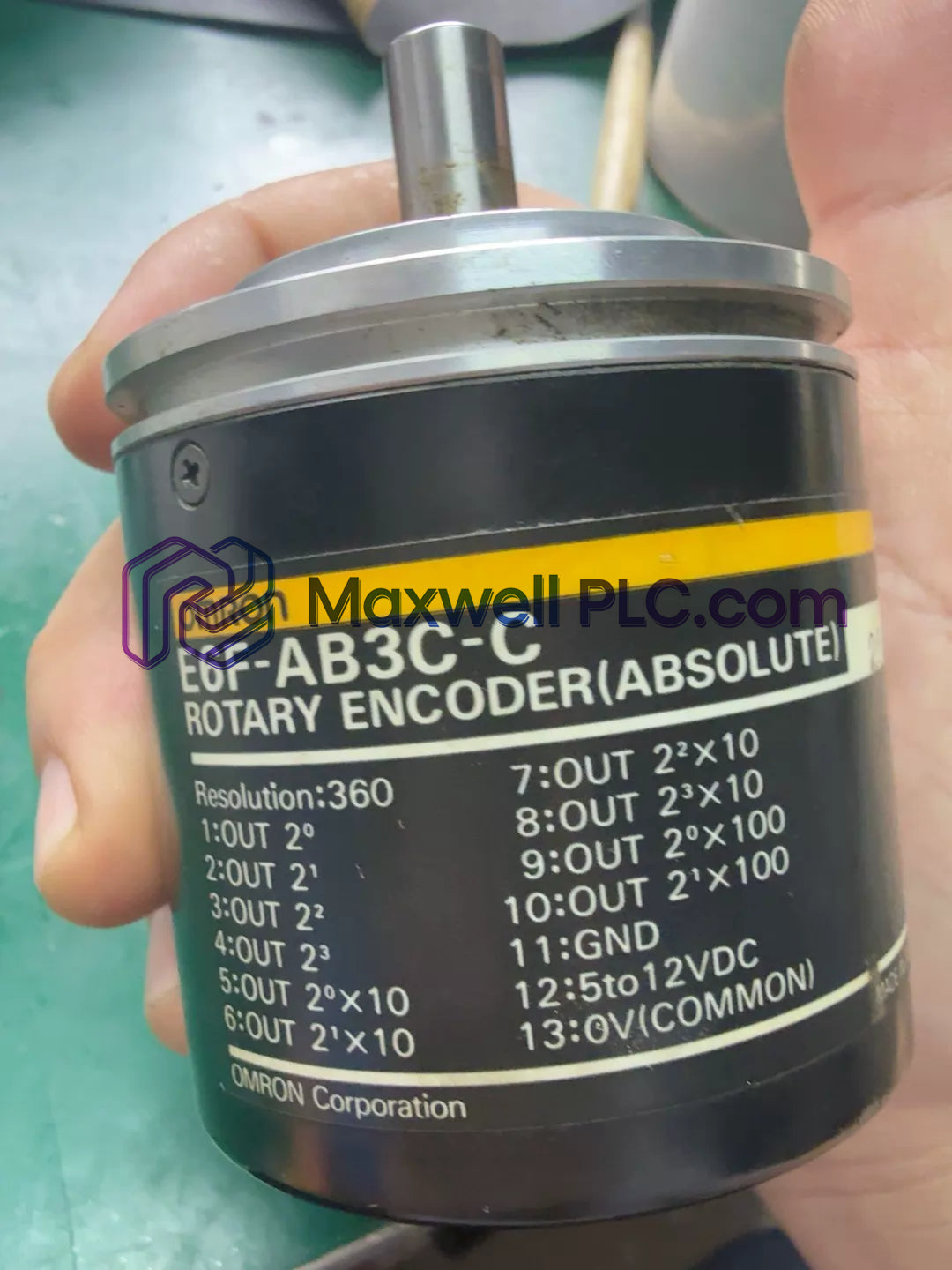

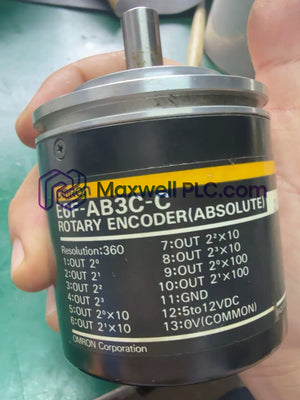

E6F-AB3C-C أومرون E6F-A مشفر دوار مطلق

SKU: E6F-AB3C-C

متوفر في المخزون

الأبعاد: 160 مم × 130 مم × 90 مم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أومرون, كل المنتجات

العلامات : Motion Control Components, Omron E6F-A, Optical Sensors, Rotary Encoders

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يُعد Omron E6F-AB3C-C المشفر الدوراني المطلق الأساسي من فئة E6F-A، والذي يُستخدم لتنفيذ التغذية الراجعة المباشرة للموضع الزاوي المطلق عبر منصات التحكم في الحركة في الأتمتة الصناعية. يعمل الجهاز بدقة 360 تقسيمًا زاويًا لكل دورة، حيث يقوم بتحويل دوران العمود الميكانيكي إلى مخرجات رقمية متوازية بنظام BCD (عشري مشفر ثنائيًا) تُرسل مباشرة إلى نقاط إدخال جهاز التحكم المنطقي القابل للبرمجة (PLC) دون حدوث أخطاء في تتبع الإشارات التزايدية.

تكوين توصيل الأطراف وهيكل النموذج

E6F-A: سلسلة قاعدية للمشفرات المطلقة الصناعية للخدمة الشاقة بقطر 60 مم
B3C: رمز مخرجات BCD (عشري مشفر ثنائيًا) يتم تشغيله بواسطة ترانزستورات NPN ذات المجمع المفتوح
-C: واجهة موصل سلكية مسبقًا مصممة للتركيب في صناديق التوصيل الصناعية
دقة 360: 360 تقسيمًا لكل دورة ميكانيكية كاملة (خطوة دقة بدرجة واحدة)

مصفوفة المعلمات

المعلمة	المواصفات
الطراز	E6F-AB3C-C
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	0.50 كجم
أبعاد الشحن	160 مم × 130 مم × 90 مم
درجة حرارة التشغيل	-10 إلى 55 درجة مئوية
استهلاك الطاقة	100 مللي أمبير كحد أقصى
جهد مصدر الطاقة	5 إلى 12 فولت تيار مستمر (-10% إلى +15%، التموج ذروة-إلى-ذروة: 5% كحد أقصى)
نوع المخرج	NPN مجمع مفتوح
رمز المخرج	BCD (عشري مشفر ثنائيًا)
الدقة	360 تقسيمًا/دورة
حد تحميل العمود	شعاعي: 100 نيوتن، محوري: 50 نيوتن

واجهة PLC عالية الكثافة والتنفيذ الحتمي

تُدفق بنية BCD المتوازية أوضاع الدوران المستمرة مباشرة إلى وحدات إدخال PLC المنفصلة عالية الكثافة عبر ناقلات اللوحة الخلفية. يغني الاستحواذ اللحظي على الموضع المادي عند بدء التشغيل عن إجراءات المعايرة (homing)، بينما تحافظ مراحل مخرج NPN ذات زمن الانتقال المنخفض على حواف التبديل الحادة المطلوبة للاستقصاء الحساس للوقت عبر شبكات EtherNet/IP وProfinet البعيدة.

المعدات الموردة القياسية

1 × وحدة مشفر دوراني مطلق Omron E6F-AB3C-C
1 × شفة تثبيت سيرفو ومجموعة براغي
1 × ورقة دليل تشغيل الجهاز

بروتوكول التوصيل الكهربائي والتركيب الميكانيكي

توصيل العمود وتجميع الإطار

اربط عمود المشفر بالمعدات المدفوعة عبر قارنة عمود مرنة ومعزولة لتقليل القوى الشعاعية والمحورية.
ثبّت الهيكل الخارجي بقطر 60 مم باستخدام كتيفة تثبيت السيرفو المرفقة لضمان محاذاة مركزية دقيقة.

إنهاء الخط وتخفيف الضوضاء

قم بتركيب مقاومات سحب (pull-up resistors) بحجم مناسب لجهد حلقة التحكم بالتيار المستمر (5 إلى 12 فولت تيار مستمر) على جميع مخرجات NPN.
ضع كابلات الإشارة متعددة الأسلاك داخل قناة فولاذية مؤرضة، وقم بتمديدها على بعد 300 مم على الأقل من موصلات تبديل الطاقة.

أسئلة وأجوبة فنية

ما هي حدود طاقة الإمداد التي يجب الحفاظ عليها عند أطراف المشفر؟

تتطلب الأجهزة الإلكترونية الداخلية جهد دخل منظم يتراوح بين 5 و12 فولت تيار مستمر مع عامل تموج ذروة-إلى-ذروة لا يتجاوز 5%.
كيف يتم تمثيل الموضع الزاوي المطلق على خطوط المخرج؟

يتم تقديم بيانات الموضع في الوقت الفعلي كنمط بت BCD متوازٍ يتراوح من 0 إلى 359 وضعًا دورانيًا مميزًا.
هل يُسمح بالتبديل السريع (hot-swapping) أثناء تنشيط ناقل طاقة النظام؟
لا، فإن تبديل أسلاك الإشارة وهي تحت الجهد قد يؤدي إلى حدوث نبضات جهد حثية مدمرة عبر ترانزستورات مشغل المخرج NPN.
ماذا يحدث لقراءات الموضع بعد انهيار طاقة المنشأة بالكامل؟

يحافظ القرص البصري المطلق على التوجيه المادي الصحيح، ويستعيد الإحداثيات الصحيحة فور استعادة الطاقة.
هل مقاومات السحب إلزامية عند التوصيل بوحدات إدخال منفصلة بجهد 12 فولت تيار مستمر؟
نعم، تتطلب قنوات NPN ذات المجمع المفتوح مقاومات سحب خارجية ما لم تكن بطاقة الإدخال الوجهة تحتوي على مقاومات سحب داخلية.
ما هي أقصى القوى الميكانيكية المسموح بها على مجموعة العمود الدوار؟
يتحمل العمود أحمال تشغيل قصوى تصل إلى 100 نيوتن في الاتجاه الشعاعي و50 نيوتن في الاتجاه المحوري.
كيف يجب إنهاء موصلات مخرج BCD غير المستخدمة داخل صندوق التوصيل؟
يجب عزل خطوط الإشارة المتوازية غير المستخدمة بشكل فردي لمنع التأريض غير المتوقع أو حدوث دوائر قصر بين القنوات.
ما هي طرق الحماية التي تحمي مسارات الكابلات الطويلة من الضوضاء الكهرومغناطيسية؟
استخدم كابلات محمية متعددة الموصلات مؤرضة عند نقطة حماية أرضية واحدة مع إبقاء مسارات الخطوط قصيرة قدر الإمكان.
