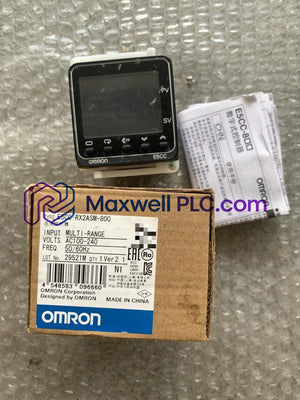

يعمل جهاز Omron E5CC-RX2ASM-006، المعروف أيضًا باسم وحدة التحكم الرقمية في درجة الحرارة E5CC، كعنصر أجهزة مخصص للمعالجة الحرارية ذات الحلقة المغلقة وتنظيم خرج المرحل (Relay) داخل لوحات التحكم الصناعية.

هيكل رقم القطعة وشرح الرموز

• E5CC: منصة Omron للتحكم في درجة الحرارة التي يتم تركيبها على لوحة DIN بمقاس 48 مم × 48 مم.

• R: خرج التحكم الرئيسي 1 مهيأ لخرج مرحل SPST-NO (250 فولت تيار متردد، 3 أمبير حمل مقاوم).

• X: خرج التحكم 2 غير مجهز.

• 2: مكمل خرج إضافي يوفر 2 من ملامسات إنذار المرحل المستقلة.

• A: جهد مصدر الطاقة الذي يقبل من 100 إلى 240 فولت تيار متردد بتردد 50/60 هرتز.

• S: واجهة التوصيل تستخدم كتل طرفية قياسية ببراغي M3 خلفية.

• M: دخل عملية شامل يقبل المزدوجات الحرارية (Thermocouples)، ومستشعرات درجة الحرارة بالمقاومة (RTDs)، وإشارات الجهد/التيار المستمر الخطية.

• 006: وحدة بطاقة خيارات تضيف 2 من مداخل الأحداث الرقمية و1 خرج نقل تناظري.

المواصفات الكهربائية والفيزيائية

ذاكرة النظام المدمجة والتوافق مع فلاش البرنامج الثابت

ينفذ قلب التحكم عالي السرعة دورات أخذ عينات تبلغ 50 مللي ثانية عبر واجهة المستشعر الشاملة. تحفظ ذاكرة النظام الداخلية توافق فلاش البرنامج الثابت عبر معاملات الإعداد، وتكتب عوامل قياس المستخدم، وثوابت PID، وقيم الحد إلى ذاكرة EEPROM غير متطايرة دون الحاجة إلى بطارية احتياطية. تتحقق روتينيات التشغيل المدمجة من سلامة ذاكرة الفلاش أثناء تسلسلات التشغيل الأولية، مما يمنع قفل خرج المرحل حتى تصل قضبان جهد التيار المستمر الداخلية إلى الحدود التشغيلية الاسمية.

محتويات الشحنة القياسية

• 1 × وحدة تحكم في درجة الحرارة Omron E5CC-RX2ASM-006

• 1 × كتيفة تثبيت اللوحة

• 1 × حشية مطاطية مانعة لتسرب الماء

توجيهات التركيب على اللوحة وإعداد التوصيلات

تحضير باب اللوحة

• اقطع فتحة مربعة بمقاس 45 مم × 45 مم في باب الغلاف؛ وثبّت الحشية المطاطية فوق إطار الهيكل الأمامي للحفاظ على حماية اللوحة الأمامية من الماء والغبار وفق معيار IP66.

• أدخل وحدة التحكم من مقدمة الفتحة وقم بإزاحة مشبك التثبيت الخلفي للأمام حتى يتم قفله بإحكام مقابل باب اللوحة الداخلي.

إجراءات توصيل الأطراف

• ثبّت الموصلات الميدانية بأطراف براغي M3 الخلفية باستخدام أطراف حلقية أو شوكية مجعدة؛ اربط براغي الأطراف بعزم دوران 0.5 نيوتن متر.

• افصل أسلاك دخل المستشعر وخطوط خرج النقل عن طاقة خط التيار المتردد وكابلات محرك VFD في قناة معدنية مؤرضة لمنع اقتران الضوضاء الكهربائية.

أسئلة شائعة

• ما هي أنواع المستشعرات التي يقبلها طرف الدخل الشامل؟

  يقبل الدخل الشامل المزدوجات الحرارية القياسية (K, J, T, E, R, S, B)، ومستشعرات Pt100/JPt100 RTD، وإشارات التيار/الجهد المستمر الخطية.

• ما هو تيار الحمل الذي يمكن أن يبدله خرج تحكم المرحل الرئيسي؟

  يقوم خرج المرحل الرئيسي (خرج التحكم 1) بالتبديل حتى 250 فولت تيار متردد عند 3 أمبير في ظروف الحمل المقاوم النقي.

• ما هي الإمكانيات التي يوفرها رمز الخيار 006؟

  يتضمن رمز الخيار 006 مدخلين رقميين للأحداث لاختيار نقطة الضبط الخارجية أو تبديل التشغيل/الإيقاف، بالإضافة إلى 1 خرج نقل تناظري.

• كيف يتم الحفاظ على معاملات التحكم أثناء انقطاع طاقة التيار المتردد؟

  تحتفظ ذاكرة EEPROM الداخلية غير المتطايرة بجميع معاملات PID، ونقاط ضبط الإنذار، وإعدادات تكوين الدخل دون الحاجة إلى بطارية احتياطية.

• ما هو وقت دورة أخذ العينات لدائرة دخل وحدة التحكم؟

  تقوم الواجهة التناظرية بأخذ عينات من إشارات المزدوج الحراري، أو RTD، أو دخل العملية بمعدل دورة تحديث 50 مللي ثانية.

• ما هو حجم فتحة اللوحة المطلوبة لتركيب الوحدة؟

  تتناسب الأداة مع فتحة لوحة مربعة قياسية DIN بمقاس 45 مم × 45 مم مع مساحة إطار أمامي تبلغ 48 مم × 48 مم.

• كيف يتم الحفاظ على منع تسرب البيئة في اللوحة الأمامية؟

  يؤدي تركيب الوحدة مع حشية منع التسرب المطاطية المرفقة إلى توفير واجهة أمامية مقاومة للماء والغبار وفق معيار IP66.

• هل يمكن تهيئة المخارج الإضافية لوظائف الإنذار؟

  نعم، يمكن تعيين مخرجي المرحل الإضافيين المستقلين لمشغلات إنذار الانحراف أو القيمة المطلقة العالية/المنخفضة عبر إعدادات البرنامج.
