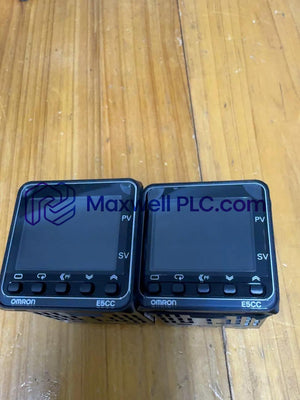

تم تهيئة جهاز Omron E5CC-QX3A5M-003 (جهاز التحكم الرقمي في درجة الحرارة E5CC) للتنظيم الحراري ذي الحلقة المغلقة والقياس عن بُعد التسلسلي RS-485 في شبكات Modbus/CompoWay، وهو يوفر تنفيذاً فيزيائياً/كهربائياً مباشراً.

هيكل رمز رقم القطعة

• E5CC: قاعدة منصة جهاز التحكم الرقمي في درجة الحرارة DIN بمقاس 48 مم × 48 مم.
• QX: مخرج جهد لتشغيل مرحلات الحالة الصلبة (12 فولت تيار مستمر +/- 21%، 21 مللي أمبير كحد أقصى).
• 3: 3 مخرجات إنذار ترحيل إضافية مع وصلة مشتركة واحدة.
• A: مصدر طاقة خط التشغيل مصنف من 100 إلى 240 فولت تيار متردد بتردد 50/60 هرتز.
• 5: توفير إنهاء الأسلاك عبر كتلة طرفية لولبية خلفية مع غطاء طرفي واقٍ.
• M: توافق مستشعر الإدخال العالمي (المزدوجات الحرارية، RTDs، التيار/الجهد التماثلي).
• 003: مجموعة خيارات التوسع التي تتضمن الاتصال التسلسلي RS-485 جنباً إلى جنب مع تشخيصات إنذار احتراق السخان (HB) وقصر السخان (HS) ثلاثي الأطوار.

معايير الأداء الفني

القياس عن بُعد للشبكة الحتمية ومعالجة البرامج الثابتة

ينفذ المعالج الدقيق الداخلي دورة أخذ عينات عالية السرعة تبلغ 50 مللي ثانية لتنظيم PID في الوقت الفعلي والتحكم في منع تجاوز الضبط. يدير الاتصال التسلسلي المتكامل RS-485 الشبكات الحتمية عبر بروتوكولات Modbus-RTU أو CompoWay/F، مما ينقل متغيرات العملية وعلامات الإنذار مباشرة إلى عقد PLC المضيفة. تضمن ذاكرة EEPROM غير المتطايرة توافقاً كاملاً مع فلاش البرامج الثابتة، مما يؤمن خرائط معايرة المستخدم، وإعدادات PID، ومعدلات الباود للاتصال عبر أحداث فقدان طاقة التيار الكهربائي دون الحاجة إلى بطارية احتياطية.

مستلزمات الحزمة والملحقات

• 1 × جهاز التحكم الرقمي في درجة الحرارة Omron E5CC-QX3A5M-003
• 1 × دعامة تثبيت لوحة مسطحة
• 1 × حلقة إغلاق اللوحة الأمامية المقاومة للماء
• 1 × غطاء طرفي خلفي واقٍ

قواعد الأسلاك الميدانية والتركيب الميكانيكي

فتحة اللوحة وإغلاق الدخول

• قم بإعداد فتحة لوحة قياسية مقاس 45 مم × 45 مم؛ ضع حلقة الإغلاق المطاطية فوق إطار الهيكل الأمامي قبل الإدخال في الباب للحفاظ على إغلاق الوجه الأمامي بمعيار IP66.
• حرك دعامة تثبيت اللوحة من الجزء الخلفي للوحدة حتى تستقر آليات السقاطة بإحكام مقابل وجه اللوحة الداخلي.

وصلات الإشارة وطرف الطاقة

• قم بتوصيل مصدر طاقة خط التيار المتردد وأسلاك حلقة التحكم بالأطراف اللولبية الخلفية باستخدام أطراف M3 مجعدة أو عروات حلقية؛ أحكم ربط البراغي بعزم دوران أقصى يبلغ 0.5 نيوتن متر.
• قم بتوجيه خطوط الاتصال التسلسلي RS-485 وأسلاك محول التيار (CT) باستخدام كابلات مزدوجة مجدولة محمية، مع ربط درع الضفيرة الخارجي بأرضي اللوحة في نقطة واحدة فقط.

الأسئلة الشائعة

• ما نوع محرك الإشارة الذي يتم إنتاجه بواسطة تصنيف مخرج QX؟

  يوفر مخرج QX نبضة جهد PNP بقدرة 12 فولت تيار مستمر تصل إلى 21 مللي أمبير، مصممة خصيصاً لتشغيل مرحلات الحالة الصلبة (SSRs) الخارجية.

• ما هي بروتوكولات الاتصال التسلسلي المدعومة عبر واجهة RS-485؟

  تدعم أجهزة الخيار 003 بروتوكول Modbus-RTU التابع القياسي بالإضافة إلى بروتوكولات الاتصال التسلسلي CompoWay/F الخاصة بشركة Omron.

• كيف يكتشف جهاز التحكم حالات احتراق السخان ثلاثي الأطوار؟

  تقوم الوحدة بمعالجة مدخلات التيار المتردد من محولي تيار خارجيين (CTs) لمراقبة تيارات خط الطور الفردية أثناء دورات توصيل السخان.

• ما هي أنواع المستشعرات التي يمكن إنهاؤها في أطراف الإدخال العالمية؟

  تقبل مرحلة الإدخال المزدوجات الحرارية القياسية (K، J، T، E، R، S، B)، وPt100 RTDs، وحلقات تيار خطية 4-20 مللي أمبير، وإشارات جهد 0-10 فولت تيار مستمر.

• ما هو تصنيف الترحيل المقدم على جهات اتصال المخرج الإضافية الثلاثة؟

  تدعم مخرجات الترحيل الإضافية الثلاثة تبديل الأحمال المقاومة حتى 250 فولت تيار متردد عند 2 أمبير باستخدام خط مشترك واحد مشترك.

• كيف تتم حماية بيانات معلمة التكوين ضد فشل مصدر الطاقة؟

  تتم كتابة الإعدادات في ذاكرة EEPROM الداخلية غير المتطايرة، مما يحافظ على الاحتفاظ بالمعلمات إلى أجل غير مسمى عبر انقطاعات خط التيار المتردد الكاملة.

• ما هو معدل تحديث الحلقة لحساب التحكم PID الداخلي؟

  ينفذ الجهاز أخذ عينات الإدخال التماثلي الكامل ومعالجة خوارزمية PID بمعدل دورة ثابت يبلغ 50 مللي ثانية.

• ما هو تصنيف حماية الدخول للوحة الأمامية الذي يتم تحقيقه بعد التثبيت؟

  عند تركيبه مع الحشية المطاطية المضمنة، يوفر إطار الشاشة الأمامية حماية ضد الماء والغبار بمعيار IP66.
