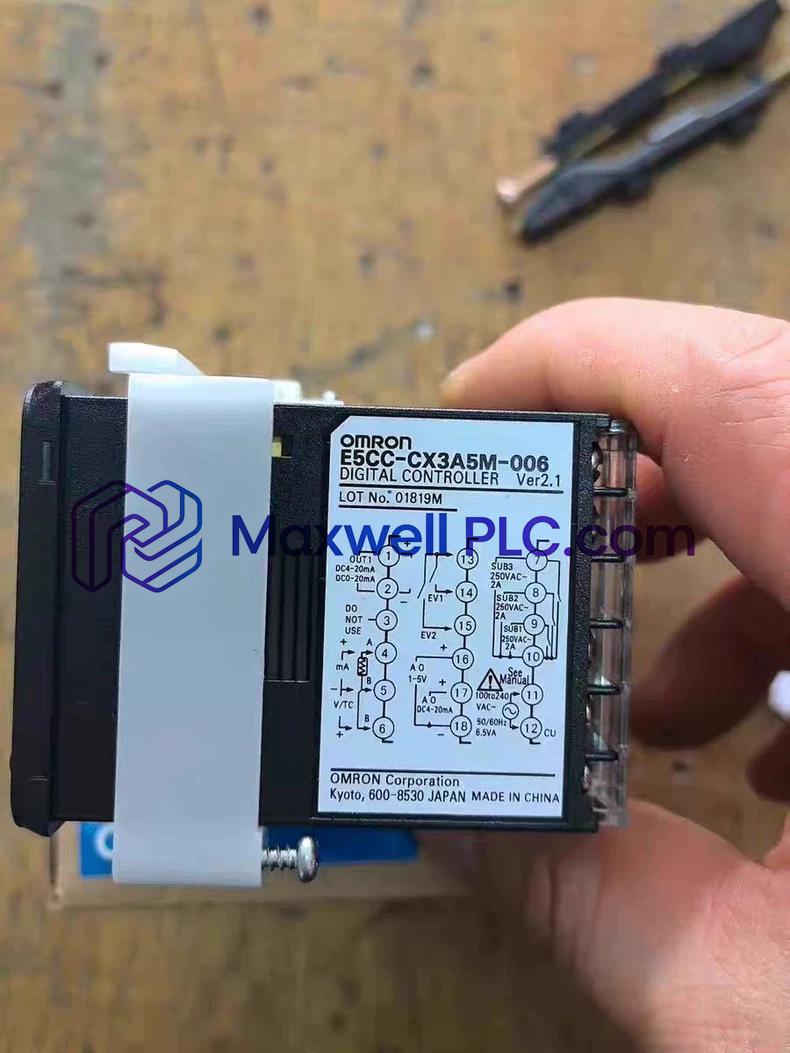

يعمل جهاز Omron E5CC-CX3A5M-004، المُدرج أيضاً تحت مسمى وحدة التحكم الرقمية في درجة الحرارة E5CC، كمكون مادي مخصص لتقييم العمليات الحرارية ذات الحلقة المغلقة وتنفيذ التحكم في التيار التناظري ضمن بنية شبكات Modbus RS-485.

فك ترميز رقم الطراز وفهرس المعلمات

• E5CC: المعيار القياسي للتركيب على اللوحة (حجم اللوحة 48 × 48 مم، DIN 1/16)
• CX: مخرج التحكم 1 مخرج تيار خطي (4-20 مللي أمبير / 0-20 مللي أمبير تيار مستمر)، مخرج التحكم 2 لا يوجد
• 3: 3 مخارج إنذار ترحيل (ريليه) إضافية (تتشارك في طرف مشترك واحد)
• A: جهد تشغيل الخط الكهربائي المقدر من 100 إلى 240 فولت تيار متردد
• 5: تصميم كتلة أطراف التوصيل مع غطاء واقي وأطراف لولبية
• M: معالجة دخل شاملة (مزدوج حراري، كاشف درجة الحرارة بالمقاومة RTD، جهد تيار مستمر تناظري، أو تيار تيار مستمر خطي)
• 004: مجموعة تهيئة الخيارات تتضمن منفذ اتصال تسلسلي RS-485 ومدخلي أحداث منفصلين

المواصفات الفنية والكهربائية

المنطق الصناعي الحتمي وتكامل الاتصالات

تتميز وحدة التحكم بدورات أخذ عينات عالية السرعة تبلغ 50 مللي ثانية لتقديم استجابة سريعة في الحلقة المغلقة عبر شبكات RS-485 متعددة النقاط. ومن خلال التفاعل المباشر مع وحدات التحكم المنطقية القابلة للبرمجة عبر برامج الاتصال الصناعية القياسية، يحافظ الجهاز على توافق البرنامج الثابت لضمان استقرار هياكل معلمات التحكم عبر تخطيطات لوحات الإدخال/الإخراج عالية الكثافة. وتعمل مشغلات المخرجات المعزولة على حماية المعالجات الدقيقة لمعالجة الإشارات الداخلية من عابرات الحلقات الأرضية عبر الأسلاك الميدانية التناظرية.

مكونات المجموعة ومحتويات العبوة

• 1 × وحدة تحكم رقمية في العمليات Omron E5CC-CX3A5M-004
• 1 × مجموعة غطاء الأطراف (مثبتة مسبقاً)
• 2 × كتائف تثبيت اللوحة
• 1 × دليل التعليمات وورقة فتحة اللوحة

إرشادات التركيب في الخزانة والتوصيلات الكهربائية

• فتحة اللوحة والإدخال

  قم بإعداد فتحة لوحة مربعة قياسية بقياس 45 × 45 مم. أدخل الهيكل من اللوحة الأمامية وقم بربط كتائف التثبيت الجانبية حتى يتم تثبيته بإحكام مقابل الحشية المطاطية.

• توصيلات الأطراف اللولبية

  قم بتوصيل الأسلاك بالأطراف اللولبية الخلفية باستخدام عروات تجعيد M3. استخدم عزم دوران للربط بين 0.43 و 0.58 نيوتن متر لمنع تشوه سن كتلة الأطراف.

• حماية خط الاتصال

  استخدم كابلات محمية مزدوجة الملتوية لخطوط ناقل RS-485. قم بتوصيل أجهزة متعددة بنظام "التسلسل الهرمي" وقم بإنهاء طرفي شريحة شبكة RS-485 بمقاومات موازنة 120 أوم.

الأسئلة الشائعة الفنية ودعم الهندسة

• ما هو نوع مخرج التحكم الرئيسي الذي يوفره E5CC-CX3A5M-004؟

  توفر الوحدة مخرج تيار مستمر خطي (يُهيأ عادةً لـ 4-20 مللي أمبير تيار مستمر) مع مقاومة حمل قصوى تبلغ 500 أوم.

• ما هو بروتوكول الاتصال المدعوم عبر منفذ RS-485؟

  يدعم منفذ RS-485 المتكامل بروتوكول Modbus-RTU القياسي بالإضافة إلى بروتوكولات الاتصال التسلسلي Omron CompoWay/F.

• كم عدد مخارج إنذار المساعدة المتوفرة في هذا الطراز بالتحديد؟

  يحتوي هذا الطراز على 3 مخارج ترحيل إضافية مُهيأة بطرف مشترك واحد، ومصنفة لـ 250 فولت تيار متردد عند حمل مقاوم 2 أمبير.

• ما هي أنواع المستشعرات التي يمكن توصيلها بأطراف الدخل الشامل؟

  يقبل الدخل الشامل المزدوجات الحرارية القياسية، ومستشعرات RTD من نوع Pt100/JPt100، وإشارات تناظرية 4-20 مللي أمبير، ومداخل جهد 0-10 فولت تيار مستمر.

• ما الغرض من مدخلي الأحداث المنفصلين؟

  يقبل مدخلا الأحداث إشارات ملامس خارجية لتبديل نقاط الضبط، أو بدء/إيقاف التشغيل، أو تشغيل أوضاع الضبط التلقائي عن بُعد.

• هل يمكن إزالة غطاء كتلة الأطراف أثناء التثبيت؟

  نعم، غطاء الأطراف الواقي قابل للإزالة لتسهيل وضع عروات تجعيد الأسلاك ويمكن إعادة تركيبه بالضغط لضمان الامتثال للسلامة.

• ما هو نطاق جهد التغذية المطلوب لتشغيل وحدة التحكم؟

  تعمل الوحدة على تغذية طاقة تيار متردد تتراوح من 100 إلى 240 فولت تيار متردد بتردد 50/60 هرتز (النطاق المسموح به: 85% إلى 110% من الجهد المقدر).

• ما هو معدل أخذ العينات الذي تحافظ عليه دائرة المعالجة التناظرية الداخلية؟

  تعمل فترة أخذ العينات الداخلية لمعالجة إشارة المستشعر الشاملة بمعدل تحديث ثابت يبلغ 50 مللي ثانية.
