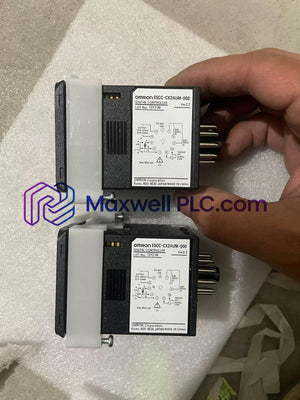

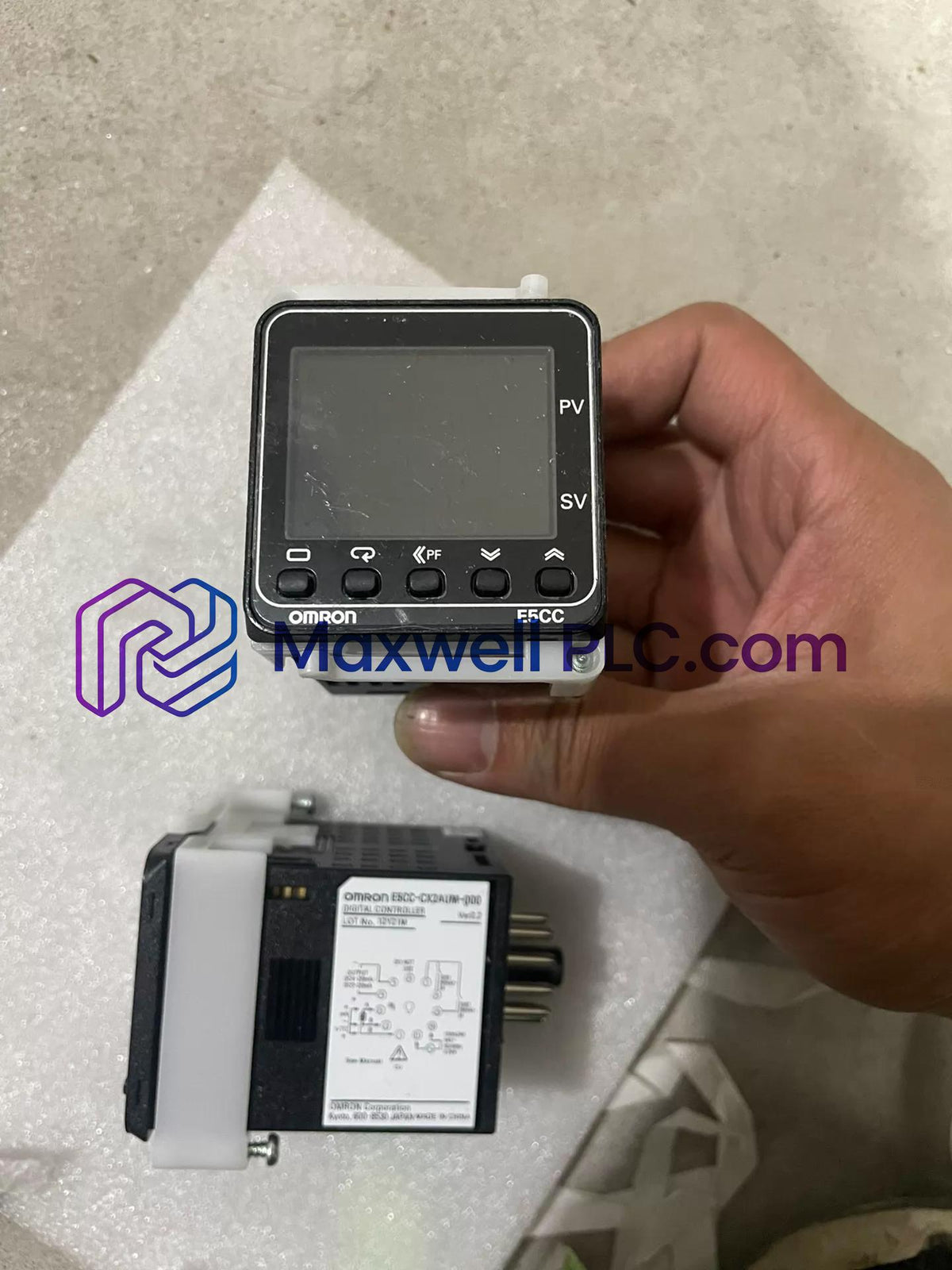

يعمل جهاز Omron E5CC-CX2AUM-000، المعروف أيضًا باسم وحدة التحكم الرقمي في درجة الحرارة E5CC، كمكون أجهزة مخصص لتنظيم خرج تناظري خطي من 4-20 مللي أمبير ومعالجة الحلقة الحرارية المستمرة داخل تجميعات لوحات الأتمتة.

تسمية الأجزاء وفك رموز الطراز

• E5CC: منصة التحكم الرقمي في العمليات من Omron بمقاس 48 مم × 48 مم بمعيار DIN.
• C: خرج تحكم تيار خطي 1 (4-20 مللي أمبير تيار مستمر أو 0-20 مللي أمبير تيار مستمر بحمل أقصى 500 أوم).
• X: لا يوجد خرج تحكم 2.
• 2: مخارج مساعدة توفر مخرجي ترحيل (ريليه) مستقلين مع طرف مشترك.
• A: مصدر طاقة تيار متردد عالي الجهد يقبل 100 إلى 240 فولت تيار متردد بتردد 50/60 هرتز.
• U: نمط توصيل القاعدة القابلة للتوصيل باستخدام مقابس طرفية خلفية.
• M: واجهة تناظرية عالمية تقبل المزدوجات الحرارية، ومجسات RTD، وإشارات التيار المستمر التناظرية.
• 000: هيكل أساسي قياسي بدون بطاقات خيارات إضافية.

المواصفات الميكانيكية والفنية

هيكلية المعالجة والتوافق مع البرامج الثابتة

يعالج المعالج الدقيق عالي السرعة المدمج قنوات إشارة الدخل بفاصل أخذ عينات قدره 50 مللي ثانية. تحافظ وحدة التحكم في الذاكرة الداخلية على توافق كامل مع البرامج الثابتة عبر هياكل معلمات الإعداد، حيث يتم كتابة معاملات كسب PID، ومعلمات القياس، وعتبات الإنذار مباشرة في ذاكرة EEPROM غير المتطايرة دون الحاجة إلى بطارية احتياطية. عند الإقلاع، تتحقق البرامج الثابتة للنظام من سجلات الذاكرة الداخلية قبل تشغيل دائرة خرج التيار الخطي، مما يمنع حدوث طفرات في إشارة الخرج أثناء بدء تشغيل مصدر التيار المتردد الرئيسي.

المحتويات والعبوة القياسية

• 1 × وحدة تحكم Omron E5CC-CX2AUM-000 (قلب قابل للتوصيل)
• 1 × كتيفة تثبيت اللوحة
• 1 × حشية إحكام اللوحة الأمامية

إرشادات التركيب والتثبيت في اللوحة

تجميع فتحة باب الحاوية

• قم بإعداد فتحة مربعة قياسية مقاس 45 مم × 45 مم في باب الحاوية؛ ضع الحشية المطاطية فوق إطار الهيكل الأمامي لتحقيق حماية دخول IP66 للوحة الأمامية.
• أدخل هيكل وحدة التحكم القابل للتوصيل في الفتحة من الأمام وادفع جلبة التثبيت الخلفية للأمام حتى تثبت بإحكام مقابل الجزء الداخلي لباب اللوحة.

التوصيلات الكهربائية ومقبس التوصيل

• ثبت الوحدة القابلة للتوصيل بإحكام في مقبس خلفي مطابق للتركيب على سكة DIN بـ 11 سنًا (مثل P2CF-11 أو P3GA-11).
• قم بتوجيه كابلات حلقة التيار التناظرية في أسلاك مجدولة ومحمية، مع الحفاظ على مسارات الإشارة منفصلة عن أسلاك مصدر التيار المتردد وكابلات خرج محركات التردد المتغير للحفاظ على مناعة الضوضاء.

الأسئلة الشائعة

• ما هو نمط الإشارة الناتج عن خرج التحكم 1؟

  يوفر خرج التحكم 1 إشارة تيار مستمر خطية متناسبة (4-20 مللي أمبير تيار مستمر أو 0-20 مللي أمبير تيار مستمر) لتشغيل صمامات التحكم أو وحدات التحكم في الطاقة SCR.

• كيف يتم توصيل E5CC-CX2AUM-000 كهربائيًا في اللوحة؟

  يتميز هذا الطراز بهيكل طرفي قابل للتوصيل مصمم ليتناسب مباشرة مع مقبس خلفي بـ 11 سنًا لتركيب سريع وقابل للاستبدال أثناء التشغيل.

• ما هي معاوقة الحمل المدعومة في خرج التيار الخطي؟

  يدعم خرج التيار المستمر الخطي 4-20 مللي أمبير أحمال دوائر خارجية تصل إلى 500 أوم كحد أقصى.

• كيف تتم حماية معلمات تكوين العملية عند انقطاع طاقة الخط؟

  يتم حفظ جميع قيم PID، وإعداد قياس الدخل، وعتبات الإنذار في ذاكرة EEPROM غير المتطايرة المدمجة دون الحاجة إلى بطارية احتياطية.

• ما هي أنواع دخل المستشعر التي يمكن توصيلها بالدخل العالمي؟

  تقبل الواجهة الأمامية العالمية المزدوجات الحرارية القياسية (K, J, T, E, R, S, B)، ومجسات Pt100 RTD، وإشارات التيار المستمر/الجهد التناظرية الخطية.

• ما هو تصنيف التلامس المتوفر في المخارج المساعدة؟

  تشترك مخرجا الترحيل المساعدان في توصيل مشترك ويقومان بتبديل ما يصل إلى 250 فولت تيار متردد عند 2 أمبير في ظروف الحمل المقاوم.

• ما هي سرعة أخذ العينات التي تحققها دائرة القياس الداخلية؟

  تقوم الواجهة الأمامية للقياس التناظري بمسح دخل المستشعر المتصل بمعدل أخذ عينات عالي السرعة يبلغ 50 مللي ثانية.

• كيف يتم توفير حماية الدخول البيئي في تركيبات اللوحة؟

  عند التركيب باستخدام حشية الإحكام المطاطية المرفقة، يوفر الإطار الأمامي ختمًا مقاومًا للماء والغبار وفق معيار IP66.
