نظرة عامة على المنتج

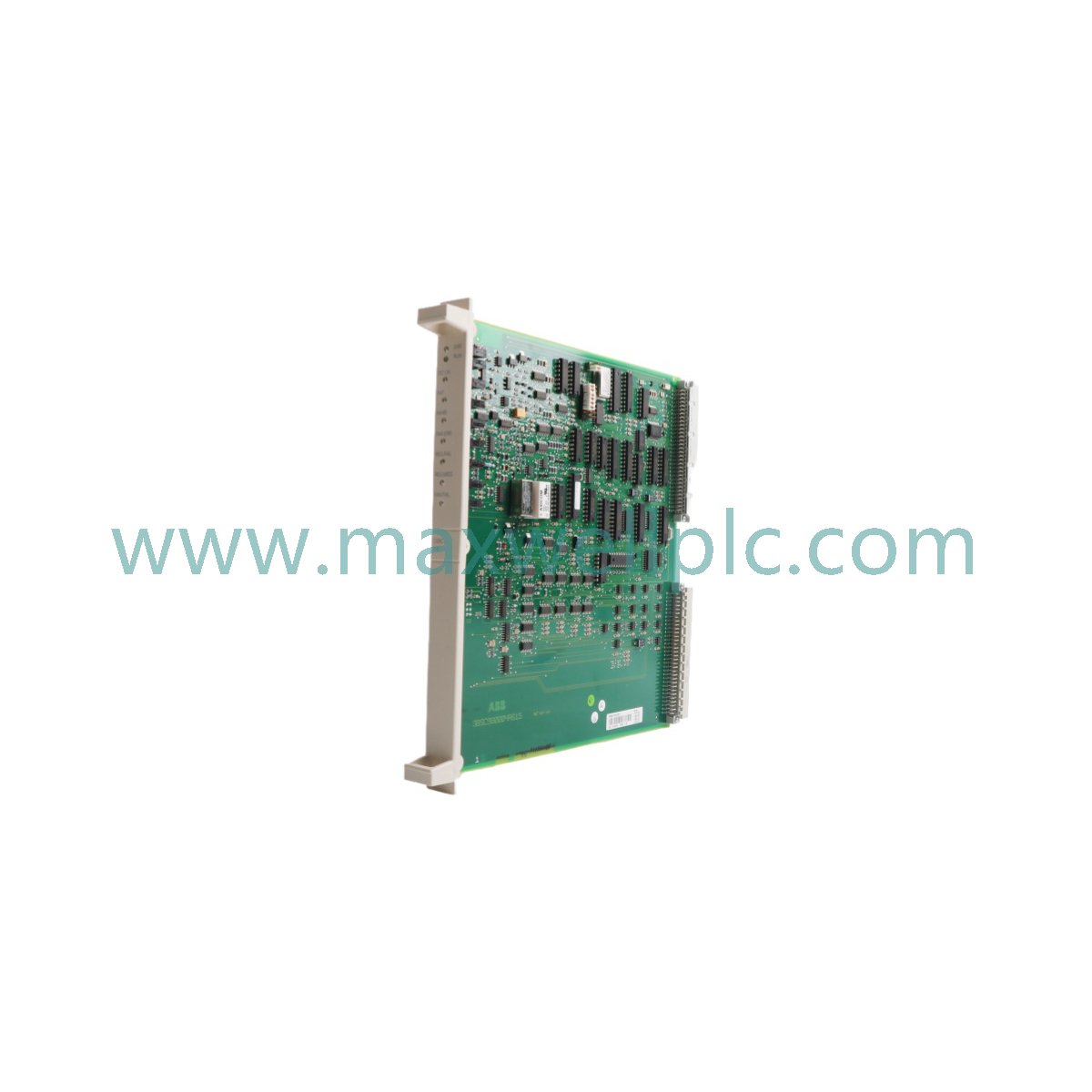

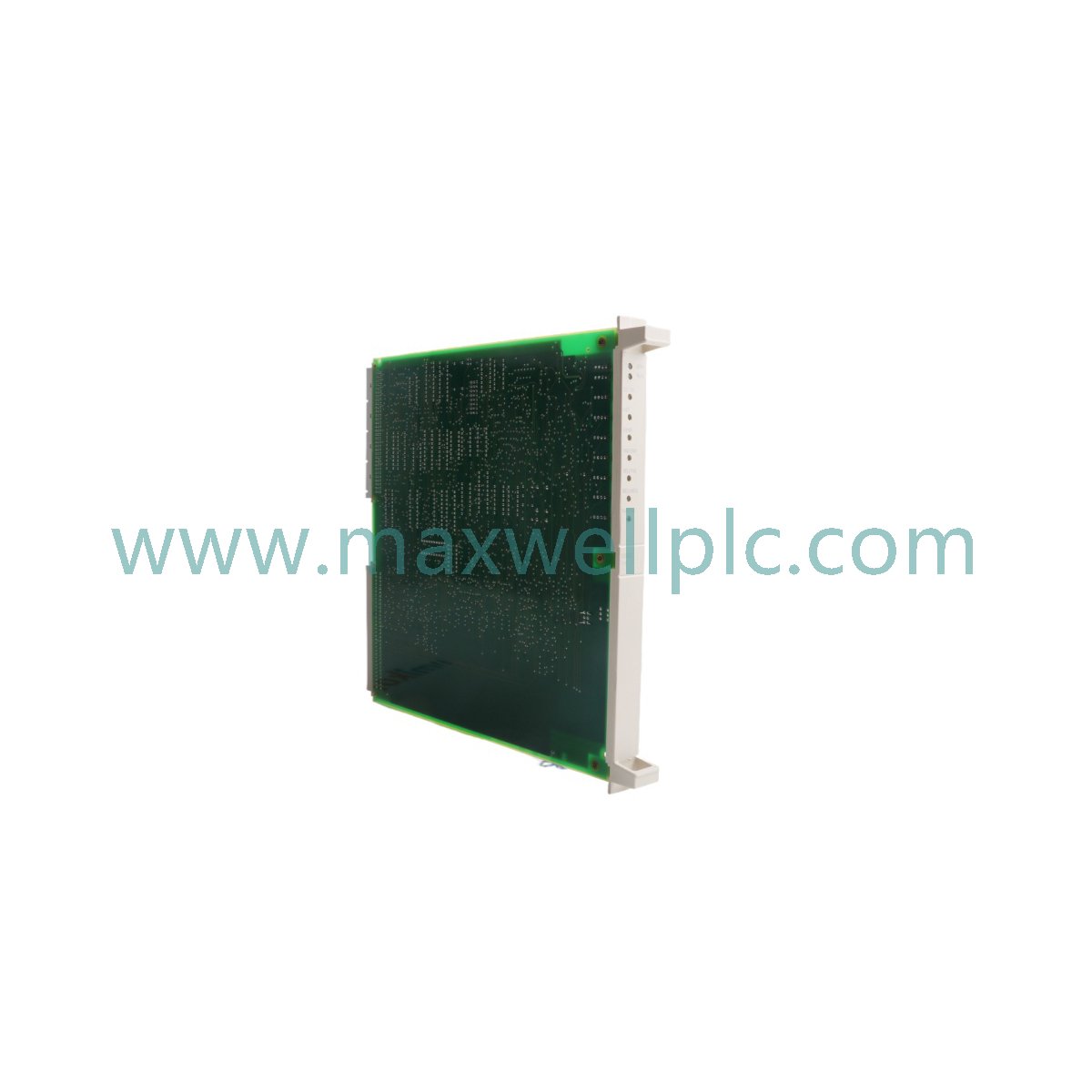

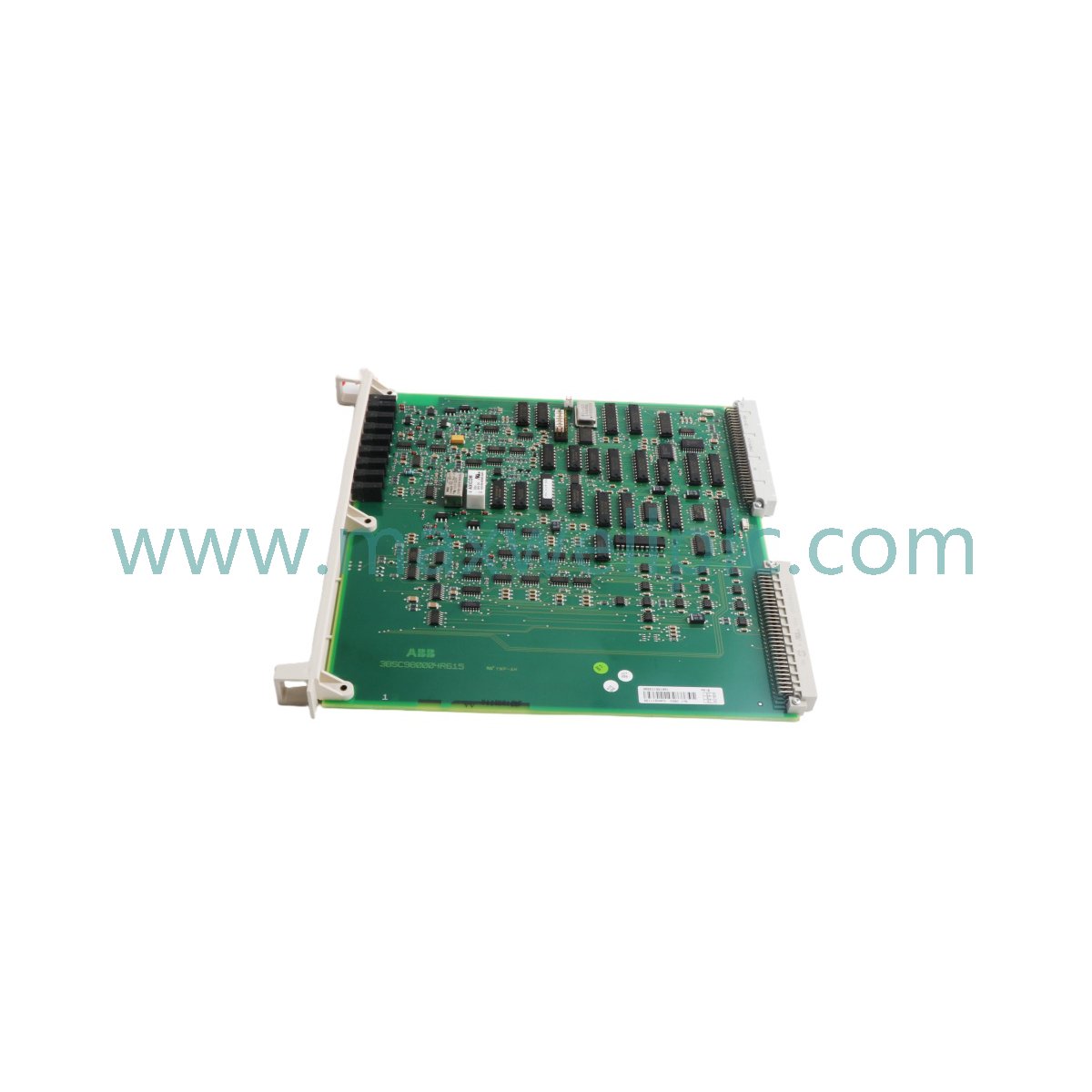

إن ABB DSBC176، المشار إليه برقم الجزء 3BSE019216R1، هو واجهة تمديد ناقل حاسمة للمهام ومصممة لأنظمة التحكم من سلسلة Advant OCS وMOD 300. تعمل هذه الأجهزة بمثابة منطق التوسع الأساسي، مما يتيح التمديد السلس للوحة الخلفية للتحكم المحلي. من خلال تسهيل نقل البيانات عالي السرعة عبر تكوينات متعددة الرفوف، يسمح DSBC176 لمهندسي العمليات بتوسيع معماريات نظام التحكم الموزع (DCS) مع الحفاظ على تزامن التوقيت الدقيق وسلامة الإشارة.

في البيئات الصناعية المعقدة، غالبًا ما تكون المسافة المادية بين مجموعات الإدخال/الإخراج وعقد المعالجة قيدًا. يخفف DSBC176 من ذلك من خلال توفير جسر شفاف وعالي النطاق يعمل كامتداد لناقل وحدة التحكم الأساسي. يضمن هذا أنه حتى عندما تكون وحدات الإدخال/الإخراج موزعة عبر خزائن متعددة أو مواقع رفوف بعيدة، فإن المعالج المركزي يحتفظ بالوصول في الوقت الفعلي إلى بيانات العملية. تم تصميم الوحدة لتحمل العمليات الصناعية عالية الكثافة، مما يوفر اتصالًا موثوقًا ومحددًا مطلوبًا لإدارة محطات الطاقة، ومصافي الكيماويات، وأتمتة التصنيع على نطاق واسع.

المواصفات الفنية

شرح تكوين الموديل

يصنف DSBC176 كلوحة تمديد ناقل، مصممة خصيصًا لسد الفجوة بين قطاعات وحدة التحكم. يتضمن هيكل الوحدة دائرة تكييف إشارة عالية السرعة داخلية تعوض عن تأخيرات الانتشار المتأصلة في تمديدات اللوحة الخلفية لمسافات طويلة. عند الحصول عليها برقم الجزء 3BSE019216R1، تأتي الوحدة مسبقة التكوين لبروتوكولات ناقل Advant OCS القياسية، مما يضمن دمجها فورًا في لوحات الرفوف الخلفية الموجودة دون الحاجة إلى تعديل الإشارة اليدوي أو الأسلاك الخارجية المعقدة.

التطبيقات النموذجية

يُستخدم DSBC176 بشكل أساسي في البيئات التي تتطلب توزيعًا واسعًا للإدخال/الإخراج، بما في ذلك:

• مصافي العمليات واسعة النطاق: تمكين وحدة التحكم المركزية من إدارة مصفوفات المستشعرات البعيدة وعناصر التحكم النهائية عبر طوابق المصانع الواسعة.

• مرافق توليد الطاقة: ربط الأنظمة الفرعية المختلفة للتحكم في التوربينات وأجهزة إدارة الغلايات بوحدة تحكم رئيسية مركزية من نوع Advant OCS.

• تصنيع المواد الكيميائية: دعم مناطق الأتمتة المعقدة والوحدات النمطية حيث يتم فصل مجموعات الإدخال/الإخراج عالية الكثافة ماديًا عن الكمبيوتر المركزي للعمليات.

• تحديث النظام: يعمل كعنصر بديل أو توسيع لمنشآت MOD 300 القديمة التي تتطلب أداءً محدثًا للوحة الخلفية لدعم الأجهزة الميدانية الإضافية.

توافق النظام

يتوافق ممدد الناقل هذا تمامًا مع النظم البيئية الأوسع لـ Advant OCS وMOD 300. يتكامل مباشرة مع التسلسل الهرمي للناقل المحلي للنظام، ويعمل كامتداد للمنطق الداخلي للوحة الخلفية. التوافق مضمون لأرفف Advant القياسية وتكوينات الخزائن، مما يسمح بتجربة "التوصيل والتشغيل" أثناء ترقيات النظام. بالنسبة للأنظمة التي تنتقل نحو منصة 800xA، غالبًا ما يظل DSBC176 مكونًا رئيسيًا في الحفاظ على اتصالات الرفوف القديمة بينما يتم ترحيل التحكم الإشرافي عالي المستوى إلى برامج هندسية حديثة.

إرشادات التثبيت

• فحص ما قبل التركيب: قبل التركيب، تأكد من أن موصل اللوحة الخلفية خالٍ من الغبار أو الجسيمات المعدنية وأن غلاف DSBC176 خالٍ من أضرار الصدمات.

• الربط الآمن: ركب اللوحة في الفتحة المخصصة للوحة الخلفية، مع التأكد من أن قضبان المحاذاة المادية متصلة بشكل صحيح.

• الربط الميكانيكي: أحكم ربط جميع براغي تثبيت رف الخزانة لضمان تأريض الوحدة بشكل صحيح باتصال أرضي الهيكل.

• إدارة الكابلات: عند تمديد الناقل، استخدم كابلات النظام المعتمدة المصممة خصيصًا لتمديد لوحة Advant OCS الخلفية لتجنب ضعف الإشارة.

• التحقق: بعد التثبيت، قم بإجراء اختبار ذاتي عند تشغيل اللوحة الخلفية للتحقق من أن وحدة التحكم تتعرف على مجموعة الرف الممتدة.

مزايا المنتج

• قابلية التوسع الشفافة: تسمح بتوسيع عدد الإدخال/الإخراج دون الحاجة إلى تثبيت معالج وحدة تحكم ثانٍ ومنفصل.

• سلامة إشارة قوية: تقوم الأجهزة الداخلية بتكييف الإشارات بشكل نشط، مما يضمن أن تبادل البيانات عالي السرعة بين الأرفف خالٍ من التذبذب والضوضاء.

• تصميم فعال للمساحة: مصمم ليناسب الخزائن الصناعية القياسية، مما يسمح بتخطيطات الأجهزة عالية الكثافة في بيئات محدودة المساحة.

• التوافر طويل الأجل: بصفته مكونًا رئيسيًا في دورة حياة ABB Advant، فإنه يوفر مسارًا مستقرًا لمديري المرافق للحفاظ على عمر تشغيل البنية التحتية للأتمتة الحالية وتمديده.

معلومات الطلب

• لوحة تمديد الناقل ABB DSBC176 (3BSE019216R1).

• تتضمن الحزمة: وحدة واجهة DSBC176 وأجهزة التثبيت المرتبطة بها.

• الملحقات الموصى بها: كابلات تمديد ناقل Advant المعتمدة من ABB، وقضبان رف الخزانة، ومجموعات التأريض القياسية للحماية من التداخل الكهرومغناطيسي.

الأسئلة المتداولة

• س: هل يمكن استخدام DSBC176 لربط أنواع مختلفة من أنظمة DCS؟

  ج: لا، إنه مصمم خصيصًا لمعماريات اللوحة الخلفية Advant OCS وMOD 300. وهو غير مخصص لتحويل بروتوكول بين الأنظمة بين بائعين مختلفين.

• س: ما هي أقصى مسافة يمكن تمديد الناقل بها؟

  ج: تحدد المسافة الفعالة من خلال مواصفات اللوحة الخلفية المحددة لرف Advant OCS الخاص بك. يرجى الرجوع إلى الدليل الفني للنظام لمعرفة حدود طول الكابل.

• س: هل هذه الوحدة قابلة للتبديل السريع؟

  ج: لا يوصى بتبديل لوحات تمديد الناقل بسرعة. افصل دائمًا مصدر طاقة الرف قبل التثبيت أو الإزالة لتجنب إتلاف الوحدة ودبابيس اللوحة الخلفية.

• س: هل يتطلب DSBC176 مصدر طاقة خاص به؟

  ج: لا، يستمد طاقته التشغيلية مباشرة من ناقل اللوحة الخلفية Advant OCS عند إدخاله.

• س: كيف يمكنني معرفة ما إذا كانت الوحدة تعمل بشكل صحيح؟

  ج: يمكن التحقق من حالة الوحدة من خلال واجهة تشخيص وحدة التحكم المركزية، والتي تراقب صحة اتصالات اللوحة الخلفية وتحدد الأخطاء المحتملة في روابط الرفوف.

• س: هل هذه اللوحة حساسة للاهتزازات؟

  ج: تم تصميم DSBC176 وفقًا للمعايير الصناعية لمقاومة الاهتزازات والصدمات، مما يضمن التشغيل الموثوق به في البيئات الصناعية القياسية المثبتة بالخزائن.

• س: ماذا يجب أن أفعل إذا لم يتم اكتشاف الرفوف الممتدة؟

  ج: أولاً، تحقق من أن جميع وصلات الكابلات آمنة ومثبتة. ثم، تحقق من أن DSBC176 موجه بشكل صحيح في فتحة الرف وأن طاقة اللوحة الخلفية نشطة.

• س: هل يمكن استخدام هذه اللوحة لترحيل النظام القديم؟

  ج: نعم، غالبًا ما تستخدم لتمديد الرفوف القديمة أثناء عمليات الترحيل المرحلية حيث يتم ترقية جزء من النظام إلى تقنية أحدث مع الاحتفاظ بأجهزة الإدخال/الإخراج الحالية.
