نظرة عامة على المنتج

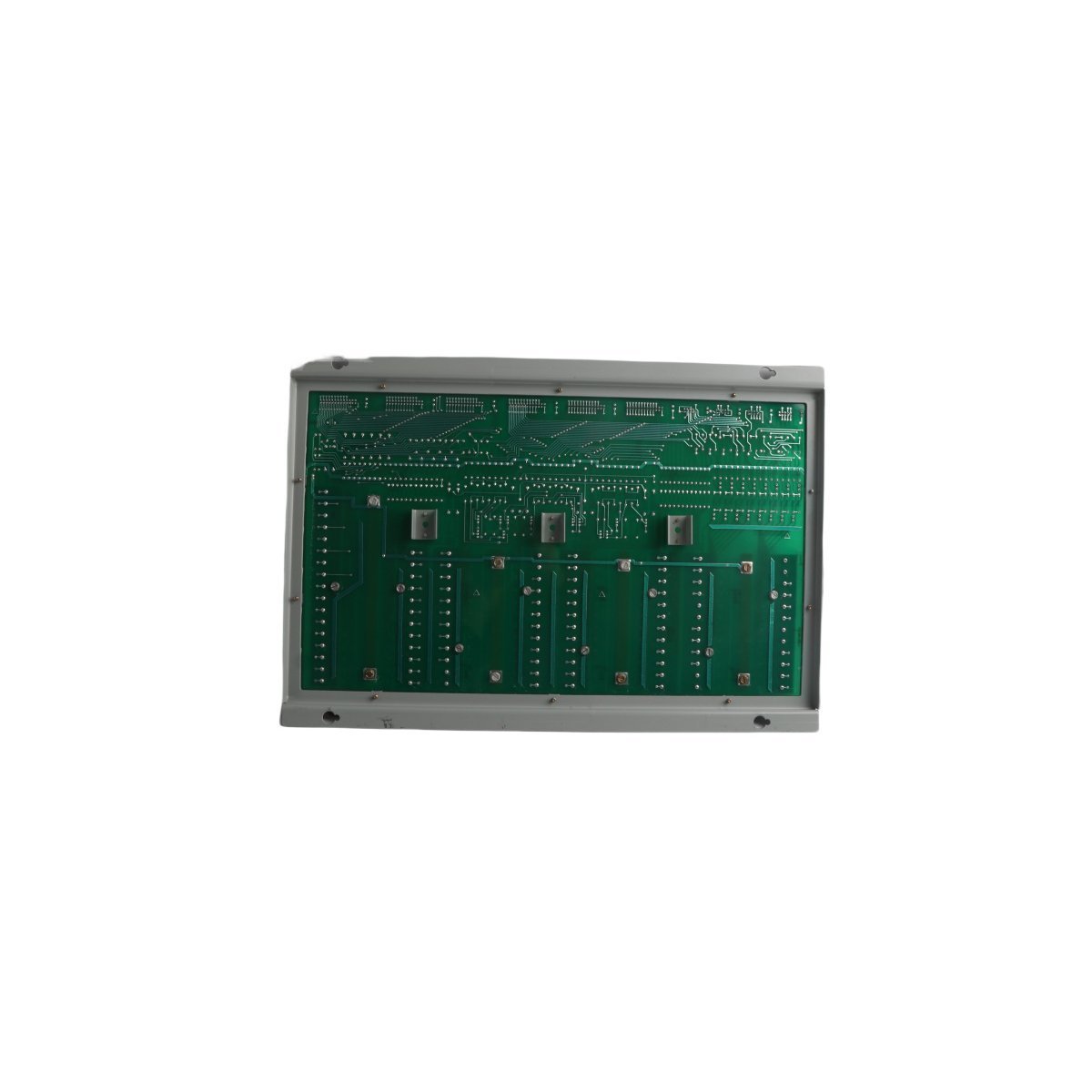

DS3820AIQA1A1A هي وحدة متطورة لواجهة طرفية تناظرية ووحدة مزامنة تم تطويرها بواسطة جنرال إلكتريك لنظام التحكم في التوربينات الغازية Speedtronic Mark IV. تعمل لوحة الدوائر عالية الكثافة هذه كموصل حيوي لتكييف الإشارة، والتحكم في الإثارة، ومهامات المزامنة ضمن بنية التحكم في التوربينات. تم تصميم DS3820AIQA1A1A لسد الفجوة بين أجهزة القياس الميدانية ووحدة المعالجة المركزية، وتضمن تصفية البيانات التناظرية، وتنظيمها، ونقلها بمستوى عالٍ من الدقة المطلوبة للعمليات الحيوية للمرافق. تسمح مجموعة المكونات المنفصلة المعقدة، بما في ذلك الترانزستورات والثنائيات المتخصصة، بإدارة التدفق الكهربائي وتعديل الإشارة حتى في بيئات توليد الطاقة التي تكون فيها الضوضاء الكهربائية عالية.

التكوين الفني وبنية الأجهزة

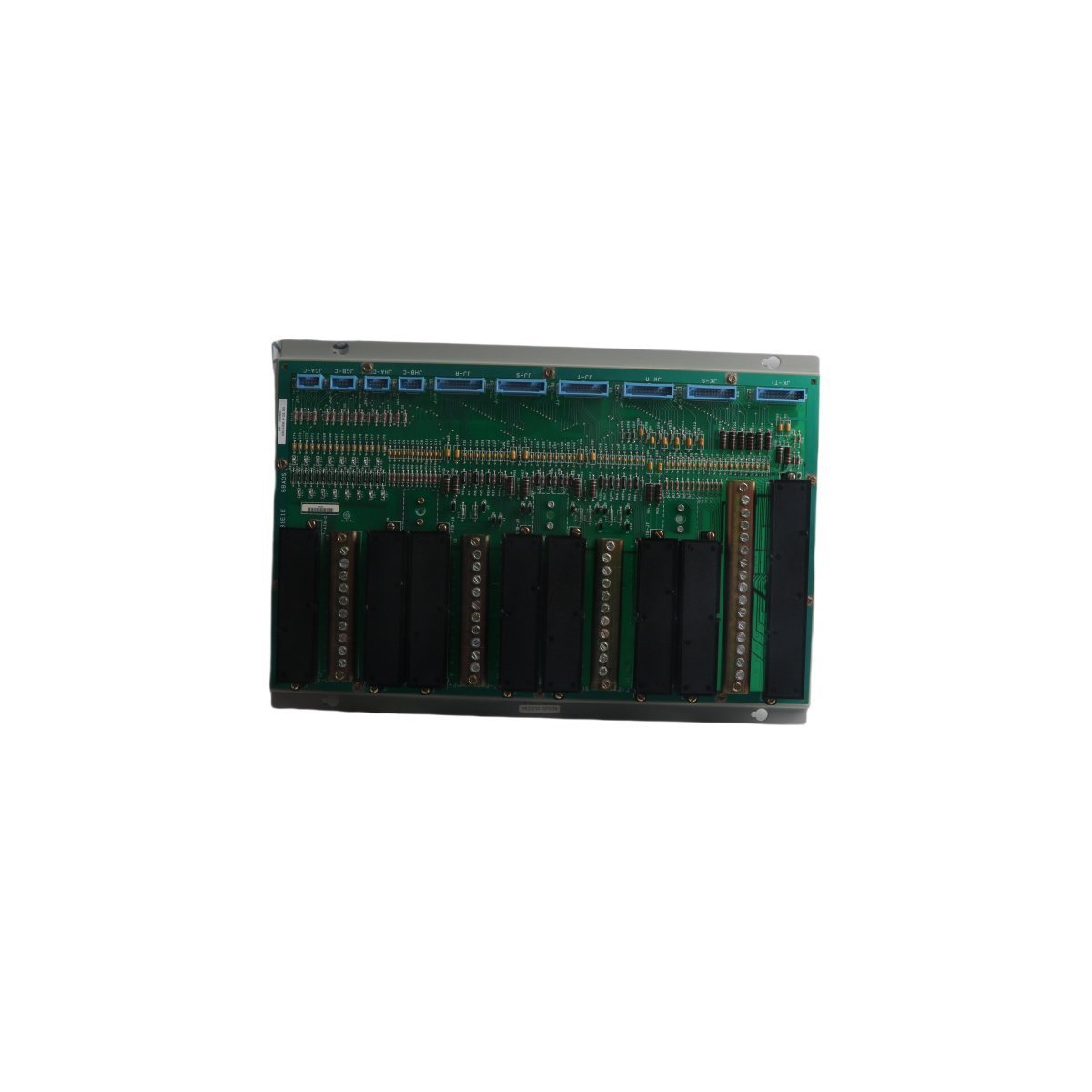

تتميز هذه اللوحة ببصمتها المادية الكبيرة وعدد كبير من أشباه الموصلات والمكونات السلبية المصممة للخدمة الصناعية عالية التوفر.

• الشركة المصنعة: جنرال إلكتريك (GE)

• رقم الموديل: DS3820AIQA1A1A

• نوع الوحدة: لوحة طرفية تناظرية / وحدة إثارة ميدانية للمزامنة

• الوزن الصافي: 3.3 كجم

• الأبعاد: 46.8 × 31.7 × 6 سم

• الاتصال الداخلي: أربعة أطراف زرقاء ذكر بـ 10 دبابيس وستة موصلات عالية الكثافة بـ 26 دبوسًا

• معالجة الإشارة: 11 ترانزستورًا مدمجًا لتضخيم الإشارة و 8 مستطيلات كبيرة من قلب مغناطيسي/محول

• تنظيم الجهد: 32 ديودًا أحمر كبيرًا، 16 ديودًا أصفر، و 65 ديودًا أزرق مخضر صغير للتحكم في التيار أحادي الاتجاه

• إدارة المقاومة: 65 مقاومًا دقيقًا مرمّزًا ضوئيًا و 16 مقاومًا أسود عالي الواطية

• أصل النظام: الولايات المتحدة الأمريكية

• تصنيف HS: 8537101190

النشر الصناعي وفائدة النظام

تم معايرة DS3820AIQA1A1A خصيصًا لإنتاج الطاقة الثقيلة والأتمتة الصناعية حيث يكون التحكم الموثوق به في التوربينات ضروريًا. تشمل التطبيقات الرئيسية:

• أنظمة التحكم في التوربينات: النشر الأساسي ضمن رف Mark IV Speedtronic لبدء تشغيل التوربينات الغازية، والمزامنة، والتحكم في الوقود.

• إدارة مجال الإثارة: يعمل كوحدة إثارة ميدانية للمزامنة لتنظيم المجال الكهرومغناطيسي للمولدات المتزامنة.

• توزيع الإشارة التناظرية: معالجة الإشارات الميدانية من مستشعرات درجة الحرارة، والضغط، والسرعة لضمان سلامة البيانات قبل الوصول إلى قلب المنطق.

• أتمتة محطات الطاقة: العمل كواجهة متينة في أنظمة التحكم الموزعة (DCS) لإدارة عزل الإشارات عالية الجهد ومنخفضة الجهد.

• حماية الآلات: استخدام مجموعة الديودات والمقاومات الواسعة لحماية منطق التحكم الحساس من التدفق الكهرومغناطيسي العكسي والارتفاعات الكهربائية أثناء التشغيل.
