نظرة عامة على المنتج

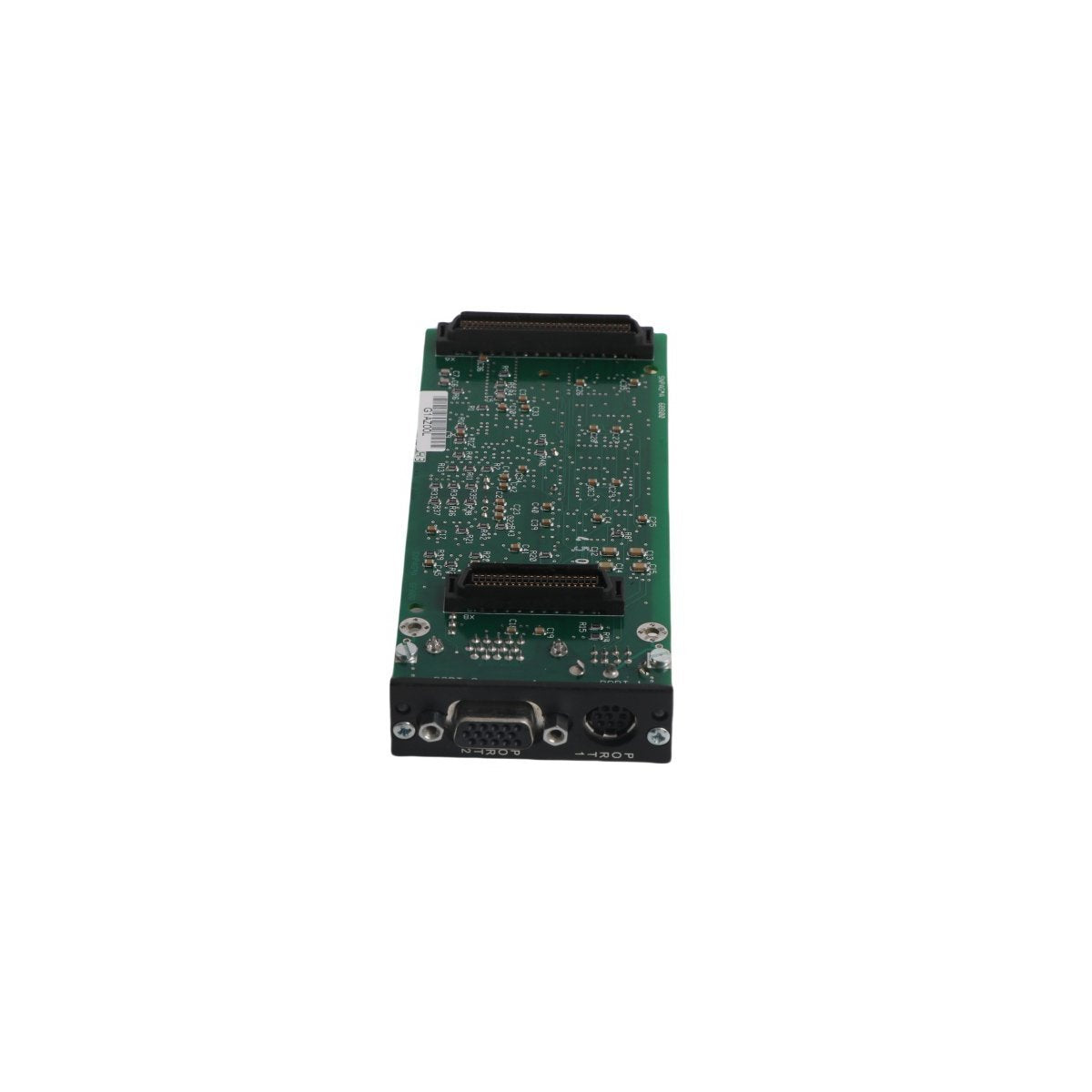

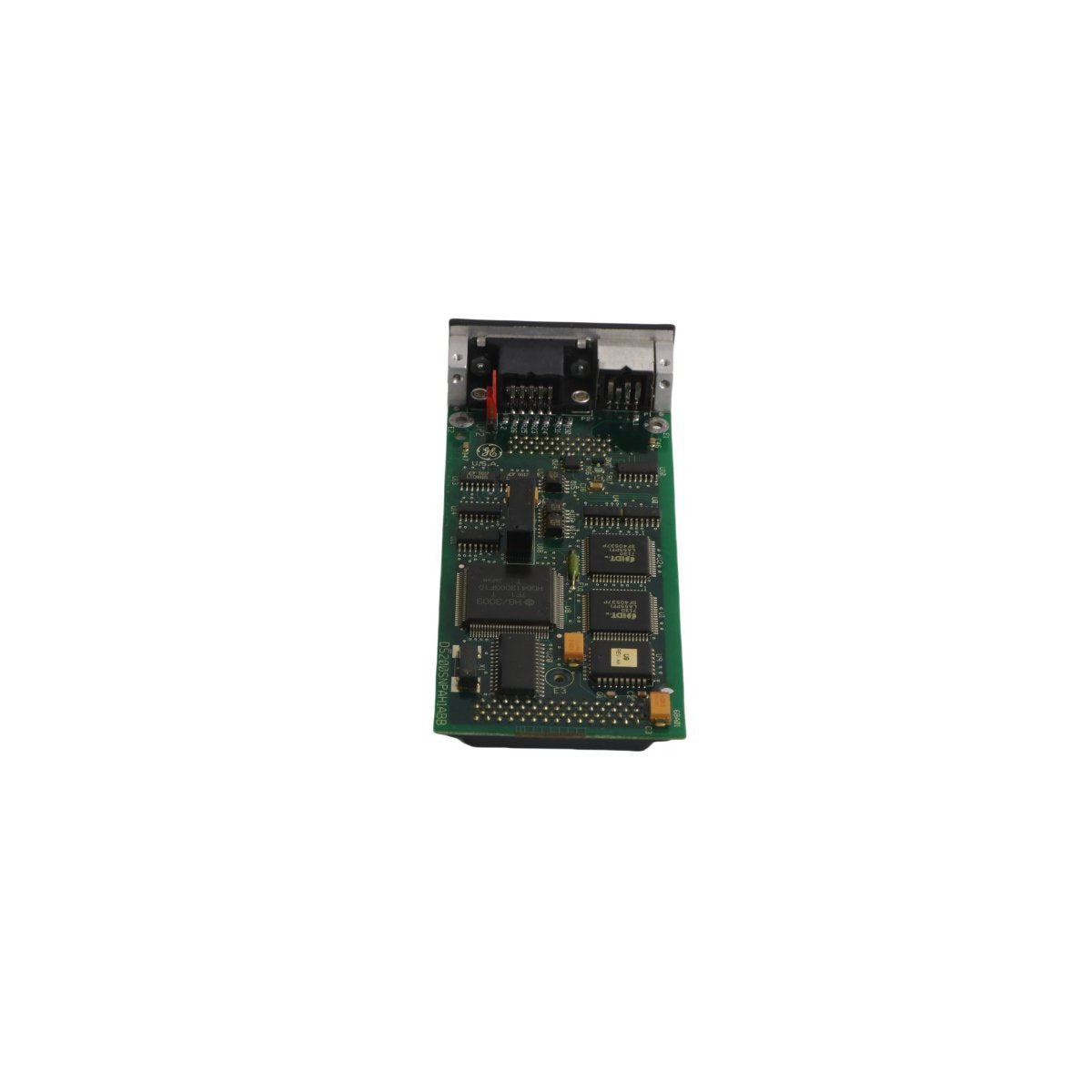

تُعد DS200SNPAH1ABB لوحة ابنة متخصصة لواجهة SNP (بروتوكول السلسلة 90) تم تطويرها بواسطة General Electric لأنظمة المشغل الثابت LS2100 والمحول ذي التبديل بالحمولة (LCI). تم تصميم هذه الوحدة لتُثبّت مباشرةً على اللوحة الأم للتحكم في معالج الإشارة الرقمية DS200DSPC، لتعمل كجسر اتصال حاسم ضمن بيئة رف VMEbus. يتمثل دورها الأساسي في توفير مسارات بيانات تسلسلية معزولة، مما يسمح للوحة الأم DSPC بتبادل بيانات التشغيل عالية السرعة مع وحدات التحكم المنطقية القابلة للبرمجة الخارجية GE Fanuc Series 90-30 PLCs. من خلال ضمان العزل الكهربائي وتحويل البروتوكول المستقر، تحافظ لوحة الابنة هذه على سلامة إشارات التحكم في بيئات تحويل الطاقة عالية التداخل.

البنية التقنية والمواصفات المادية

• بروتوكولات الاتصال: تدعم الواجهة التسلسلية ثنائية المعيار عبر طبقات الأجهزة RS-484 و RS-232C المعزولة.

• توافق المضيف: مصممة خصيصًا للتكامل مع لوحات الأم DS200DSPC والتشغيل جنبًا إلى جنب مع وحدات التحويل التناظري إلى الرقمي DS200ADMA.

• الحماية البيئية: تتميز بطبقة عزل مطابقة عالية الجودة على لوحة الدوائر المطبوعة (PCB) لحماية مكونات أشباه الموصلات الحساسة من الرطوبة والجسيمات الصناعية.

• دعم البروتوكول: تطبيق أجهزة أصلي لبروتوكول GE SNP لمصافحة PLC واكتساب البيانات بسلاسة.

• عامل شكل الجهاز: بصمة مدمجة للغاية 2.5 × 13.2 × 5.5 سم، محسنة للتكديس من لوحة ابنة إلى لوحة أم داخل حاويات VME القياسية.

• قيود النظام: لاحظ أن هذه الواجهة المحددة مخصصة لهياكل سلسلة LS2100 وليست مطلوبة لوحدات التحكم من سلسلة Innovation التي تستخدم اتصال LCI المتكامل.

• سلامة المراجعة: تشير اللاحقة "ABB" إلى مراجعة وظيفية محددة تهدف إلى تعزيز استقرار الإشارة ومزامنة الوحدات المتقاطعة.

التطبيقات الصناعية والفائدة الميدانية

تُعد لوحة واجهة البروتوكول هذه أساسية في إلكترونيات الطاقة على نطاق واسع وخزانات المحركات الأوتوماتيكية. تشمل أدوارها الميدانية الرئيسية ما يلي:
