نظرة عامة على المنتج

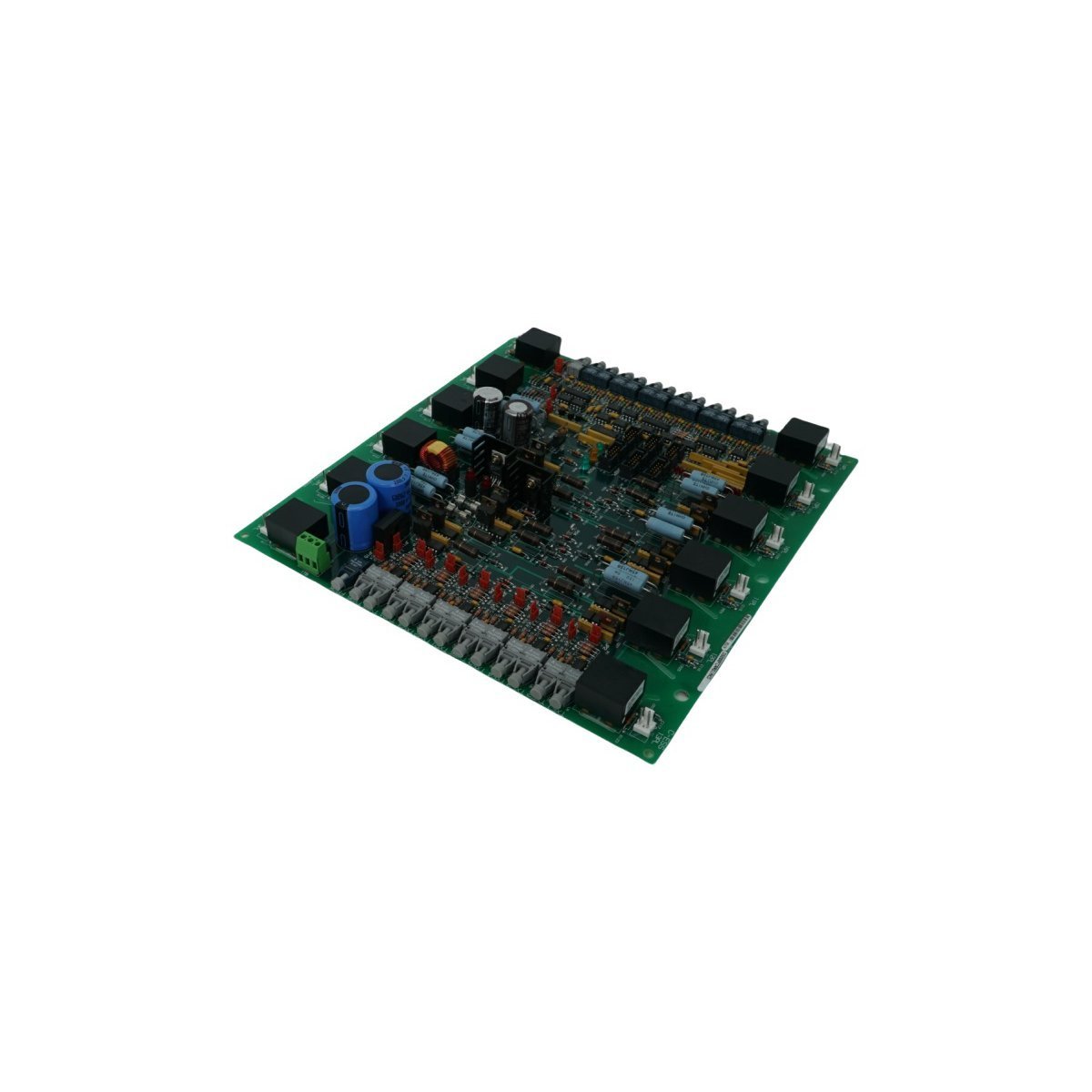

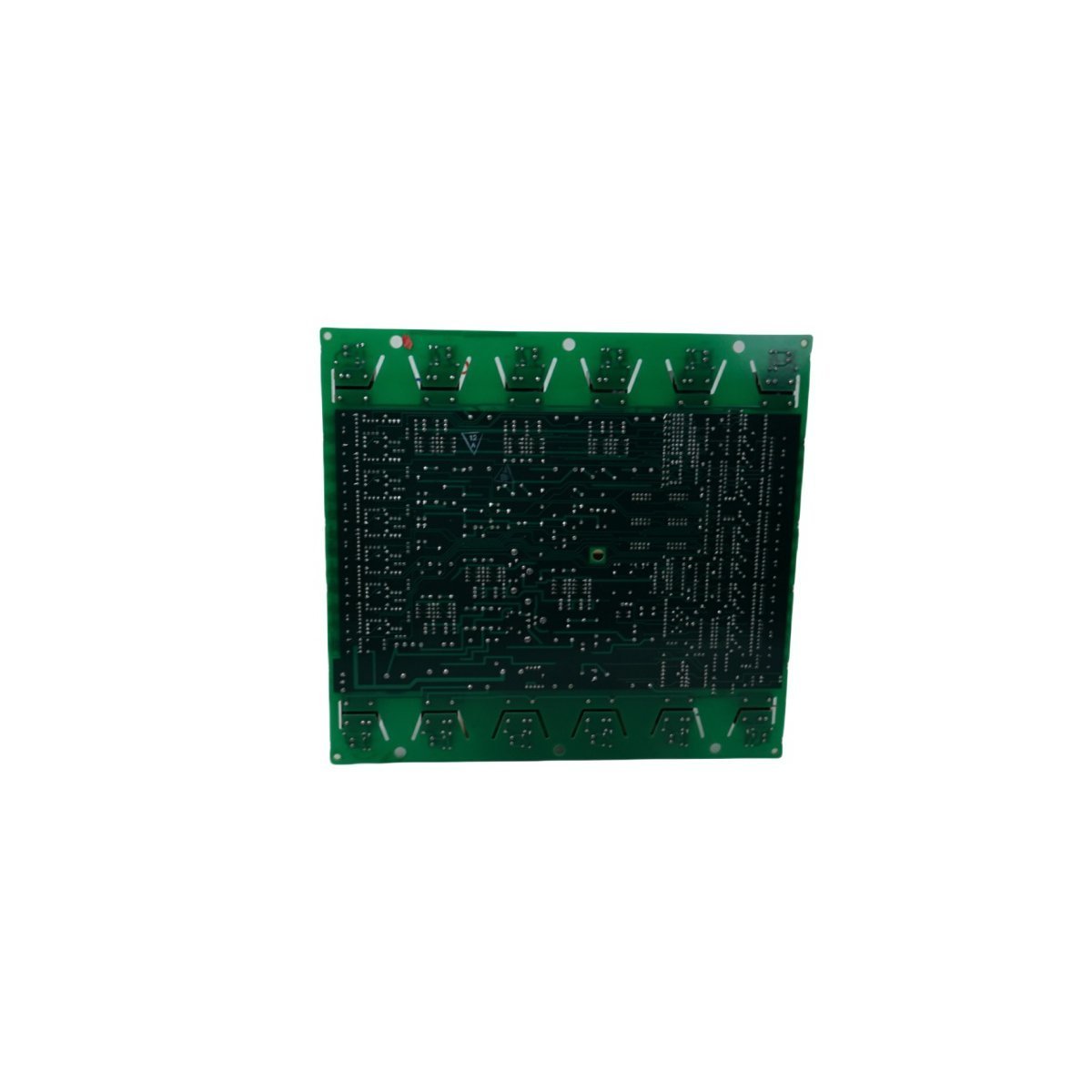

لوحة DS200FCRRG1AKD هي لوحة تحكم في دائرة الإشعال عالية الدقة تم تطويرها بواسطة جنرال إلكتريك لنظام التحكم بالإثارة EX2100. تعمل هذه اللوحة بمثابة المشغل الأساسي لجسور المقوم المتحكم فيه بالسيليكون (SCR)، مما يسهل التوقيت الدقيق وتقديم نبضات البوابة المطلوبة لإثارة المولد. عن طريق تحويل إشارات التحكم إلى نبضات إشعال عالية الطاقة، تضمن لوحة DS200FCRRG1AKD خرج طاقة مستقر وتنظيم جهد دقيق في تطبيقات توربينات المرافق على نطاق واسع. بصفتها مراجعة "AKD"، تتضمن هذه الوحدة تحسينات وظيفية محددة وتحسينات في تصميم المكونات لتحسين سلامة الإشارة والمرونة الحرارية داخل بنية نظام التحكم الموزع (DCS).

مكونات وتصميم الأجهزة المدمجة

• تسمية الموديل DS200FCRRG1AKD

• وظيفة الوحدة مشغل بوابة SCR / التحكم في الإشعال

• توافق النظام التحكم في الإثارة EX2100 (متوافق مع الإصدارات السابقة مع تكرارات Mark V محددة)

• التشخيص البصري مؤشر LED أخضر مدمج للإشارة إلى اكتمال التشخيص بنجاح والحالة النشطة

• حماية الدائرة ثلاثة صمامات عالية السرعة مصممة لحماية منطق تشغيل البوابة الحساس من التيار الزائد

• واجهة المستخدم زر إعادة تعيين يدوي مدمج لإعادة تهيئة الأجهزة المحلية

• اتصال الإدخال/الإخراج ثلاثة موصلات تسلسلية ذات 9 سنون للاتصال متعدد البطاقات وحلقات التغذية الراجعة

• وصول التشخيص نقاط اختبار متعددة مخصصة لاستكشاف الأخطاء وإصلاحها باستخدام راسم الذبذبات أو متعدد المقاييس في الوقت الفعلي

• كثافة المكونات مجموعة عالية الكثافة من المكثفات وشبكات المقاومات لتشكيل النبضات وترشيح الضوضاء

• الكتلة الفيزيائية 0.84 كجم

• أبعاد الهيكل 29.3 سم × 27.0 سم × 3.3 سم

• بلد المنشأ الولايات المتحدة الأمريكية

الاستخدام الأساسي والمنفعة الصناعية

تُطبق لوحة DS200FCRRG1AKD بشكل استراتيجي في البيئات التي يكون فيها دقة تحويل الطاقة أمرًا بالغ الأهمية:

التحكم في جسر الإثارةإدارة زوايا الإشعال لجسر الثايرستور مباشرة في أنظمة GE EX2100، مما يضمن تنشيط مجال المولد بدقة وفقًا لمتطلبات وحدة التحكم الرئيسية.

مزامنة توربينات سبيدترونيكالتكامل مع منطق سبيدترونيك لتوفير تسلسلات إشعال حتمية لأنظمة الطاقة المساعدة لتوربينات الغاز والبخار، مما يمنع تموج الجهد والتداخل التوافقي.

صيانة وإصلاح محطات الطاقةتعمل كبديل حيوي من الشركة المصنعة الأصلية لدوائر الإشعال القديمة، مما يسمح لفرق الصيانة باستعادة موثوقية الإثارة دون الحاجة إلى إعادة برمجة واسعة النطاق للنظام.

المراقبة والتحقق من التشخيصاستخدام نقاط الاختبار الموجودة على اللوحة للتحقق من عرض نبض الإشعال وتوقيته أثناء فترات التوقف السنوية، مما يضمن أن جسر SCR يعمل ضمن معايير السلامة المحددة.

حماية النظام والتشغيل الآمنالاستفادة من مؤشر LED التشخيصي المدمج والهيكل المدمج لتوفير عزل فوري للأعطال، مما يحمي مجموعة التحكم في التوربينات الأكبر من أعطال دائرة الإشعال.
