نظرة عامة على المنتج

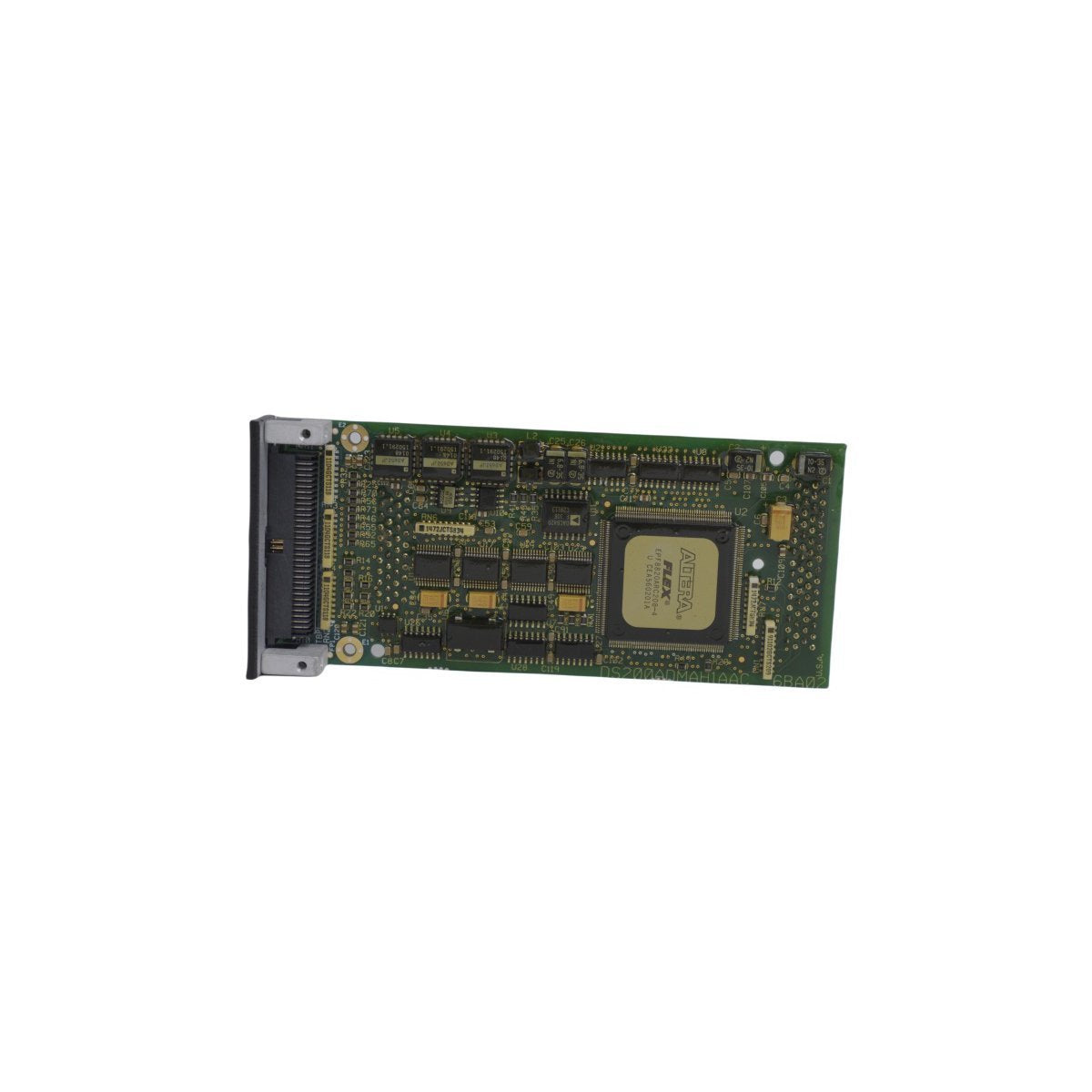

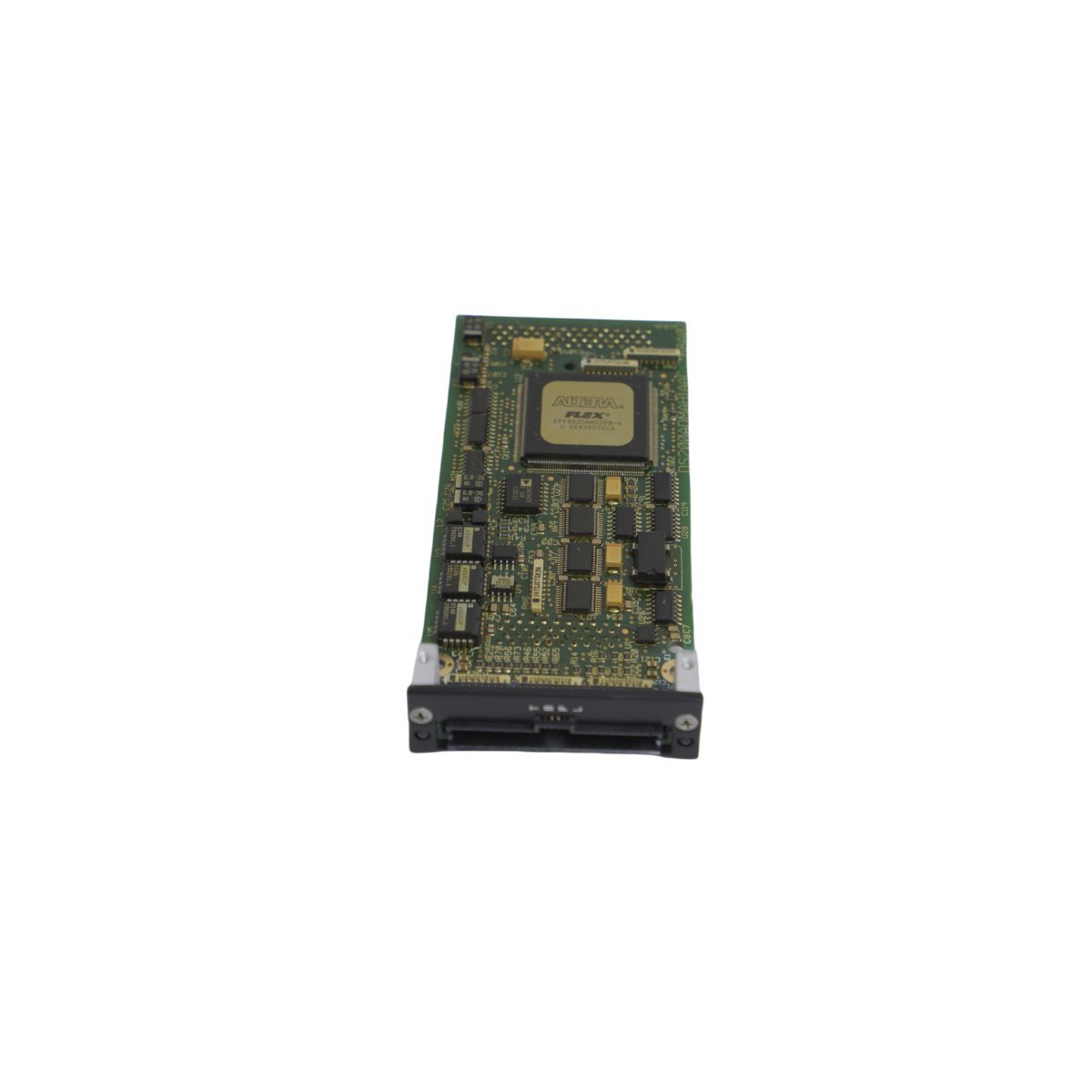

لوحة DS200ADMAH1AAC هي لوحة ابنة عالية الأداء للتحويل التناظري إلى رقمي (ADMA) طورتها شركة جنرال إلكتريك لأنظمة التحكم Speedtronic Mark V وEX2100. تعمل هذه الوحدة كامتداد حاسم لمعالجة الإشارات للوحة المعالج DPSC، وتوفر التخزين المؤقت والترشيح عالي السرعة المطلوب للتحويل الدقيق لبيانات الإدخال/الإخراج. صُممت لوحة DS200ADMAH1AAC للتعامل مع المتطلبات الصارمة لإثارة التوربينات والتحكم في المحركات، وهي تسهل الربط بين بيانات المجال التناظرية الخام وحافلات المعالجة الرقمية. يتضمن هيكلها أجهزة منطقية قابلة للبرمجة وذاكرة وصول عشوائي ثابتة لضمان الاتصال الحتمي، مما يجعلها مكونًا أساسيًا للحفاظ على الاستقرار التشغيلي لوحدات توليد الطاقة لتوربينات الغاز، والبخار، والرياح.

تكوين الأجهزة والأصول التقنية

• تحديد الطراز DS200ADMAH1AAC

• هندسة الوحدة لوحة ابنة للتحويل التناظري إلى رقمي (ADMA)

• توافق سلسلة النظام التحكم في توربينات Mark V / إثارة EX2100

• واجهة المنطق جهاز منطقي قابل للبرمجة (PLD) مدمج لمزامنة الحافلة

• كثافة نقاط الإدخال/الإخراج 12 مدخلًا تناظريًا، 4 مخرجات تناظرية، و 8 نقاط إدخال/إخراج رقمية

• هندسة الذاكرة ذاكرة وصول عشوائي ثابتة مدمجة لتخزين مؤقت سريع لحافلة المعالج

• مؤشرات التشخيص نظام LED مزدوج (أخضر "IMOK" للحالة / أحمر "FAIL" للتنبيه)

• التركيب الفيزيائي لوحة وجه معدنية مدمجة بفتحات دقيقة للتزاوج مع لوحة DPSC

• وزن الوحدة 0.84 كجم

• الأبعاد الخارجية 29.3 سم × 27.0 سم × 3.3 سم

• بلد المنشأ الولايات المتحدة الأمريكية

بيئات التشغيل المهنية

تُستخدم لوحة DS200ADMAH1AAC في قطاعات الطاقة والمحركات المتخصصة حيث تكون دقة الإشارة غير قابلة للتفاوض:

التحكم في إثارة التوربيناتتعمل كواجهة أساسية لنظام EX2100 لمراقبة ظروف أطراف المولد وتعديل نبضات البوابة لجسور الثايرستور في الوقت الفعلي.

تحويل الإشارة والترشيحتوفير الترشيح الضروري للأجهزة لإزالة الضوضاء الكهربائية من مدخلات المستشعرات التناظرية الحساسة، مما يضمن تلقي منطق Speedtronic بيانات نظيفة لحسابات المنظم.

توسيع معالج DPSCتعمل كامتداد مخصص للإدخال/الإخراج للوحة DS200DPSC، مما يسمح للمعالج الرئيسي بمعالجة مجموعة أوسع من مستشعرات المجال دون زيادة زمن انتقال وحدة المعالجة المركزية.

المحركات الصناعية الثقيلةإدارة حلقات التغذية الراجعة التناظرية المعقدة في محركات المحركات واسعة النطاق المستخدمة في التعدين والتصنيع، حيث يكون الرصد الدقيق للتيار والجهد مطلوبًا.

إطالة عمر الأنظمة القديمةيوفر إصدار "AAC" بديلاً قويًا في مرحلة متأخرة للوحات "H1" أو "H1A" الأقدم، مما يضمن استمرارية الموثوقية لخزانات التحكم Mark V الحالية دون الحاجة إلى ترحيل كامل للنظام.
