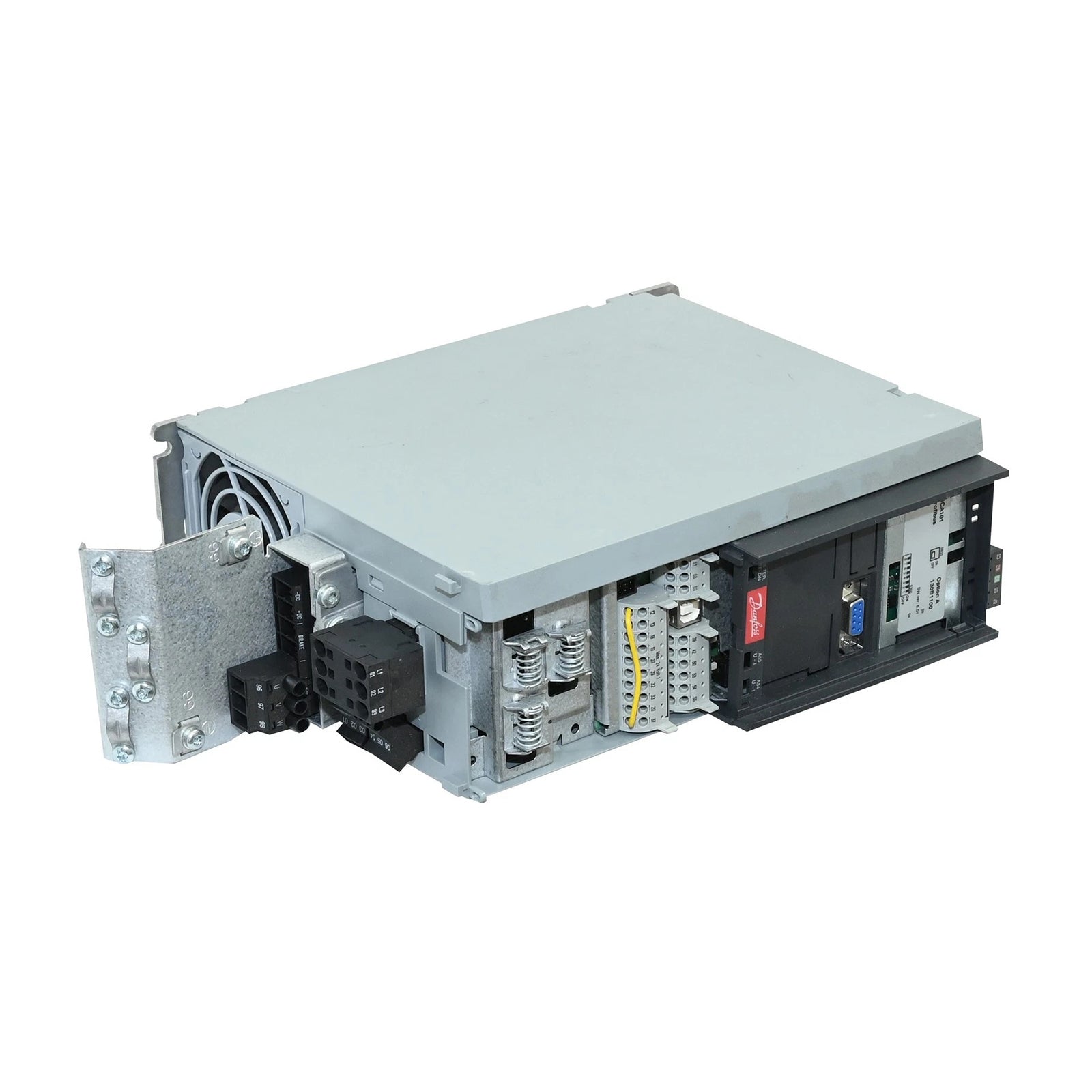

نظرة عامة على المنتج

يمثل Danfoss FC-302 (VLT® AutomationDrive) معيار الصناعة للتحكم عالي الأداء في المحركات، حيث يوفر منصة أجهزة واحدة تدير كل شيء بدءًا من محركات الحث القياسية وحتى المحركات المغناطيسية الدائمة عالية الديناميكية ومحركات التباطؤ المتزامنة. تم تصميم هذا المحرك ليتفوق في البيئات الصناعية الأكثر تطلبًا، حيث يوفر تحكمًا استثنائيًا في عزم الدوران ودقة في السرعة للتطبيقات المعقدة مثل الناقلات والرافعات وآلات البثق الثقيلة. على عكس محولات التردد العامة، يستخدم FC-302 مفهومًا قويًا "متكاملًا"، يشتمل على ميزات أمان وظيفية متقدمة وفلاتر توافقية مدمجة لضمان أقصى وقت تشغيل للنظام. سواء كنت تدير دورات بدء وإيقاف سريعة أو تتطلب دقة عالية في مهام تحديد المواقع، يوفر FC-302 المرونة الذكية التي تحتاجها لتحسين كفاءة الطاقة وحماية مجموعة نقل الحركة الميكانيكية لديك.

المزايا الفنية الأساسية

وحدة تحكم حركة متكاملة

يحل معمارية FC-302 محل وحدات تحديد المواقع المعتمدة على PLC باهظة الثمن بوحدة التحكم في الحركة المتكاملة (IMC) الداخلية. تسمح هذه الميزة البرمجية للمحرك بأداء مهام تحديد المواقع والمزامنة عالية الدقة مباشرةً، مما يقلل الحمل على شبكة التحكم المركزية ويخفض التكلفة الإجمالية لملكية النظام.

إدارة حرارية ذكية ومتانة

يستخدم هذا المحرك مفهوم تبريد فريد من نوعه عبر القناة الخلفية، حيث يدفع الهواء البارد فوق المشتت الحراري مع عزل المكونات الإلكترونية الحساسة عن الغبار والملوثات الصناعية. يضمن هذا التصميم أن يحافظ FC-302 على موثوقية عالية حتى في البيئات ذات درجات الحرارة المحيطة العالية أو الجزيئات الموصلة.

سلامة متقدمة ومرونة في ناقلات المجال

تدعم أجهزة FC-302 وظيفة إيقاف عزم الدوران الآمن (STO) كمعيار، متوافقة مع مستويات الأمان SIL 3 / PL e. علاوة على ذلك، تسمح واجهته المعيارية بالاندماج السهل مع PROFINET و POWERLINK و EtherNet/IP و Modbus TCP، مما يضمن أن المحرك يعمل كعقدة شفافة ضمن أي إطار عمل حديث للإنترنت الصناعي للأشياء (IIoT) أو الصناعة 4.0.

المواصفات الفنية

دليل التركيب الهندسي

التوافق الكهرومغناطيسي (EMC)

للحفاظ على سلامة إشارة المحرك عالية الأداء، استخدم دائمًا كابلات محرك محمية (مدرعة). قم بتوصيل درع الكابل باللوحة الخلفية للخزانة المعدنية باستخدام مشبك EMC متخصص لتوفير مسار منخفض المعاوقة للتداخل عالي التردد، مما يمنع التشويش على أجهزة الاستشعار القريبة ومنطق PLC.

الخلوص وتدفق الهواء

يدعم FC-302 التثبيت جنبًا إلى جنب لتحسين المساحة. ومع ذلك، يجب الحفاظ على مسافة عمودية دنيا قدرها 100 مم فوق وتحت الوحدة. هذه المساحة إلزامية للسماح للمروحة الداخلية بدفع تدفق هواء كافٍ عبر المشتت الحراري لتنظيم حراري مناسب.

اختيار مقاومة الكبح

للتطبيقات التي تتضمن تباطؤًا سريعًا أو أحمالًا فائقة (مثل الرافعات)، قم بتوصيل مقاومة كبح خارجية بأطراف R+ و R-. هذا يمنع أخطاء "فصل الجهد الزائد" عن طريق تبديد الطاقة التجديدية التي ينتجها المحرك أثناء الكبح بأمان.

المزايا الهندسية

يتفوق FC-302 في الدورات الشاقة حيث تكون الإجهادات الميكانيكية والتقلبات الكهربائية شائعة. يوفر وضع التحكم "Flux Vector" عزم دوران كامل عند سرعة صفر، مما يجعله لا غنى عنه للرفع الدقيق والبدء في حالات القصور الذاتي العالية. تحمي لوحات الدوائر المطلية المقواة للمحرك من الغازات المسببة للتآكل والرطوبة، الشائعة في محطات معالجة مياه الصرف الصحي والمصانع الكيميائية. علاوة على ذلك، يسمح لك وحدة التحكم المنطقية الذكية من Danfoss ببرمجة وظائف منطقية بسيطة مباشرة في المحرك، مما يتيح الأتمتة المحلية التي تستمر في العمل حتى إذا تم قطع وصلة الاتصال الرئيسية بـ PLC مؤقتًا.

التسليم واللوجستيات

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع.

شركات الشحن: بواسطة DHL/FEDEX/UPS.

التعبئة والتغليف: نستخدم رغوة صناعية عالية التأثير وأكياس عازلة للرطوبة ومضادة للكهرباء الساكنة لجميع شحنات VFD. يصل كل FC-302 في عبوته الأصلية المختومة من المصنع لضمان سلامة الأداء المطلقة.

الأسئلة الشائعة الفنية

س1: هل يمكنني استخدام FC-302 للتحكم في محرك مغناطيسي دائم (PM)؟

ج1: نعم، يتميز FC-302 بخوارزميات متجهة التدفق المتقدمة المصممة خصيصًا للتحكم في محركات PM عالية الكفاءة ومحركات التباطؤ المتزامنة (SynRM) بدقة عالية.

س2: ما هي فائدة اختناق رابط DC المدمج؟

ج2: يقلل اختناق رابط DC المدمج من التشوه التوافقي على شبكة الطاقة دون الحاجة إلى مفاعلات خط تيار متردد خارجية، مما يحمي الإلكترونيات الحساسة الأخرى في منشأتك ويطيل عمر المكثفات الداخلية للمحرك.

س3: هل يدعم FC-302 وظيفة "الإيقاف الآمن" مباشرةً؟

ج3: يأتي FC-302 قياسيًا بوظيفة إيقاف عزم الدوران الآمن (STO)، والتي تتوافق مع EN ISO 13849-1 (PL e) و IEC 61508 (SIL 3)، مما يضمن سلامة المشغل أثناء الصيانة أو أحداث الطوارئ.

س4: كيف أقوم بنقل المعلمات من FC-302 إلى آخر؟

ج4: يمكنك استخدام لوحة التحكم المحلية (LCP) لنسخ ولصق المعلمات بين المحركات، أو استخدام برنامج Danfoss MCT 10 عبر منفذ USB لعمل نسخة احتياطية كاملة من التهيئة والتشغيل.
