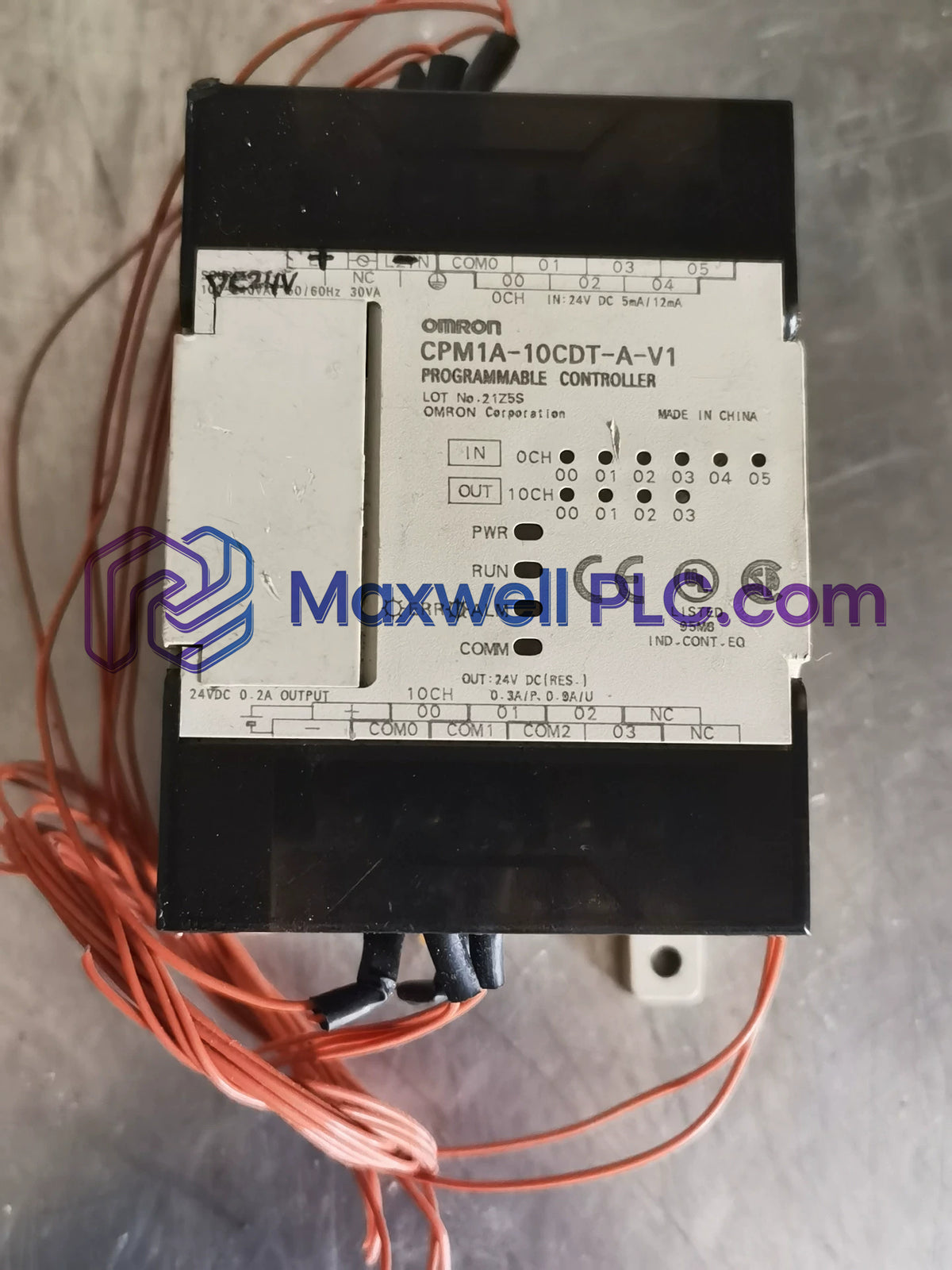

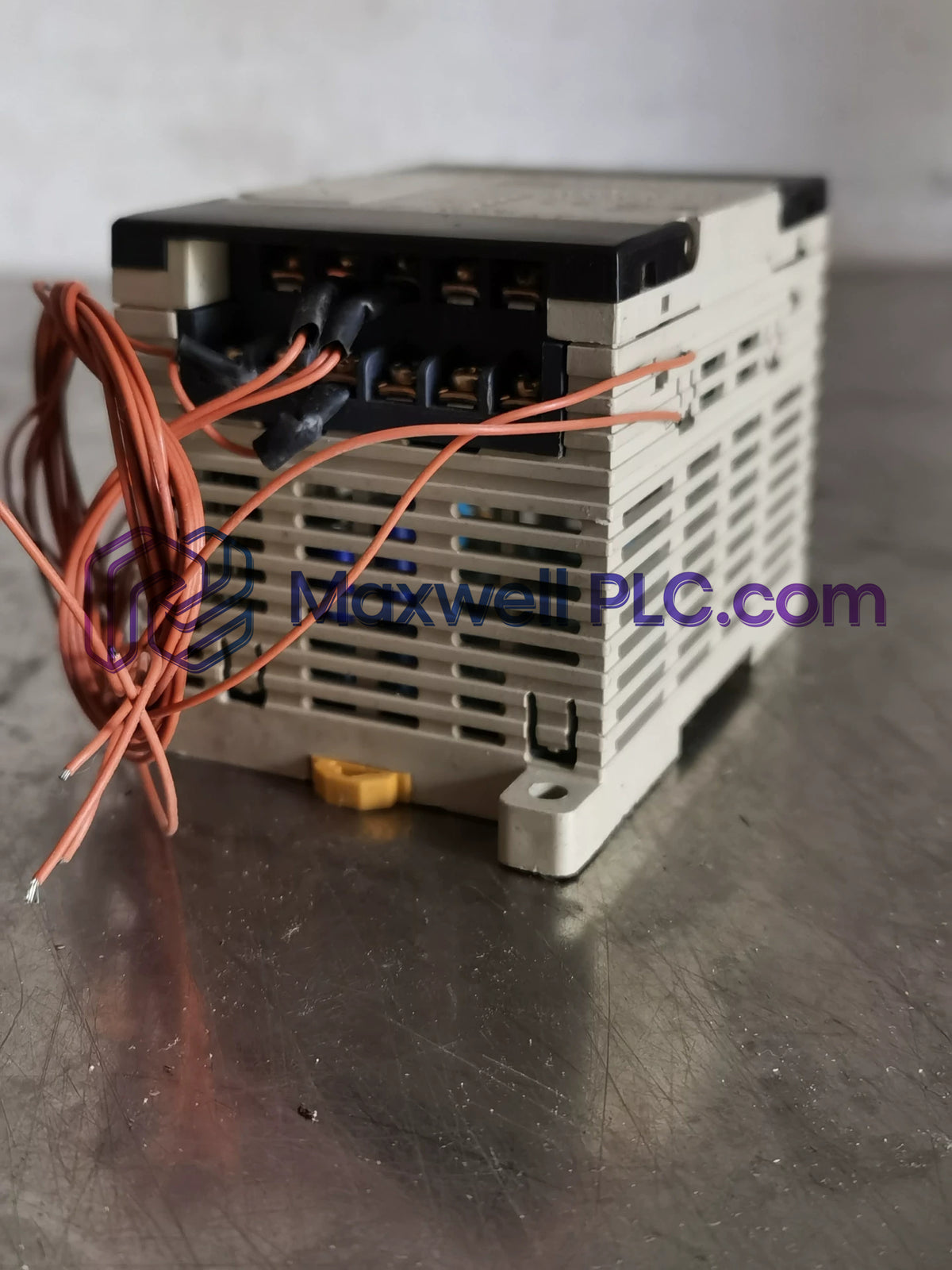

وحدة تحكم قابلة للبرمجة من سلسلة أومرون CPM1A، طراز CPM1A-10CDT-A-V1
وحدة تحكم قابلة للبرمجة من سلسلة أومرون CPM1A، طراز CPM1A-10CDT-A-V1
Omron

وحدة تحكم قابلة للبرمجة من سلسلة أومرون CPM1A، طراز CPM1A-10CDT-A-V1

SKU: CPM1A-10CDT-A-V1 متوفر في المخزون
  • الأبعاد: ٩٠ مم × ٦٦ مم × ٧٠ مم
  • بلد المنشأ: Japan
  • الدفع: تحويل بنكي، ويسترن يونيون
  • ميناء الشحن: شيامن
1 years warranty
Delivery time: 3-7 business days
Free 30 days return

Help

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل جهاز Omron CPM1A-10CDT-A-V1، المُدرج أيضاً تحت مسمى وحدة التحكم البرمجية CPM1A، كمكون أجهزة متخصص لمعالجة مدخلات/مخرجات رقمية مباشرة والتحقق من نبضات العد عالية السرعة داخل لوحات الأتمتة المستقلة.

تحليل التسمية

  • CPM1A: منصة أساسية لوحدة تحكم منطقي مبرمج (PLC) مدمجة
  • 10: إجمالي سعة نقاط الإدخال/الإخراج المدمجة (6 مدخلات رقمية / 4 مخرجات ترانزستور)
  • C: وحدة معالجة مركزية (CPU) ذات أطراف إدخال/إخراج مدمجة
  • D: معالجة إشارة الإدخال المنفصلة بجهد 24 فولت تيار مستمر
  • T: تكوينات مخرج الترانزستور من نوع NPN (Sink)
  • A: دخل طاقة جهد خطي من 85 إلى 264 فولت تيار متردد
  • V1: الإصدار 1 من أساس ترقية الأجهزة والمعالجة

ملخص المواصفات الفنية

المعامل المواصفة
الطراز CPM1A-10CDT-A-V1
العلامة التجارية Omron
المنشأ اليابان
الوزن 3.1 كجم (للشحن)
أبعاد الشحن 90 مم × 66 مم × 70 مم
درجة حرارة التشغيل 0 إلى 55 درجة مئوية
استهلاك الطاقة 20 فولت أمبير كحد أقصى
مصدر الطاقة 85 إلى 264 فولت تيار متردد
المدخلات الرقمية 6 نقاط
المخرجات الرقمية 4 نقاط (نوع ترانزستور Sink)
سعة البرنامج 2 كيلوكلمة
ذاكرة البيانات 1 كيلوكلمة
سرعة التنفيذ 0.72 ميكروثانية إلى 1.72 ميكروثانية
الوظائف المدمجة 1 دخل مشفر (5 كيلوهرتز)، 1 خرج نبضي (2 كيلوهرتز)
دعم التوسعة غير مدعوم

سرعة تنفيذ المنطق ومزامنة ذاكرة الفلاش للبرنامج الثابت

تُنفذ بنية المعالجة المركزية تعليمات "السلم" (Ladder) بسرعات مسح تتراوح بين 0.72 ميكروثانية و1.72 ميكروثانية لكل تعليم أساسية. يقوم تهيئة النظام بإجراء فحص توافق فلاش للبرنامج الثابت المدمج في مساحة عنوان ذاكرة القراءة فقط (ROM) الداخلية للحفاظ على تحديثات دورية حتمية عبر مخازن تحديث المدخلات/المخرجات المحلية.

محتويات العبوة

  • 1 × وحدة تحكم أساسية PLC طراز Omron CPM1A-10CDT-A-V1
  • 1 × غطاء أمان قابل للإزالة لكتلة الأطراف
  • 1 × ورقة تعليمات ودليل توصيل الأسلاك

توجيهات التركيب والعزل الكهربائي

  • يتم تركيب وحدة التحكم عمودياً على سكة DIN مقاس 35 مم أو تثبيتها مباشرة على لوحة خلفية مؤرضة باستخدام براغي M4.
  • يجب الحفاظ على خلوص لا يقل عن 50 مم فوق وتحت الهيكل للسماح بالحمل الحراري الطبيعي.
  • يتم توصيل طرف أرضي طاقة الخط مباشرة بقضيب نحاسي أرضي للخدمة الشاقة باستخدام سلك نحاسي بمقياس 14 AWG كحد أدنى.
  • يجب تمديد أسلاك مخرج NPN (Sink) بشكل منفصل عن خطوط التيار المتردد الرئيسية الواردة لتقليل اقتران الضوضاء السعوية.

الأسئلة الشائعة

  • ما هو العدد الدقيق لقنوات الإدخال والإخراج المتوفرة على كتل الأطراف؟

    تشتمل شريط الأطراف على 6 نقاط إدخال منفصلة مصنفة لإشارات 24 فولت تيار مستمر و4 قنوات إخراج ترانزستور NPN (Sink).

  • هل يمكن إضافة وحدات توسعة محلية إضافية للإدخال/الإخراج لهذا الطراز؟

    لا، إن طراز CPM1A-10CDT-A-V1 عبارة عن وحدة معالجة مركزية دقيقة غير قابلة للتوسعة ومصممة حصرياً لتطبيقات الإدخال/الإخراج الثابتة ذات الـ 10 نقاط.

  • ما هي وظائف العد عالية السرعة المدمجة مباشرة في أجهزة المعالجة؟

    تتميز وحدة المعالجة المركزية بمدخل مشفر واحد عالي السرعة مدمج قادر على تتبع النبضات حتى 5 كيلوهرتز، ومخرج نبضي مخصص واحد بسرعة 2 كيلوهرتز.

  • هل يُسمح بالتبديل السريع (Hot-swapping) أو إزالة الأطراف أثناء التشغيل؟

    يُحظر التبديل السريع تماماً. يجب فصل الطاقة بالكامل قبل إزالة خيوط الأسلاك أو أغطية الأطراف لمنع فشل الأجهزة.

  • كيف يتعامل النظام مع تخزين برنامج "السلم" الداخلي وذاكرة البيانات؟

    توفر وحدة المعالجة المركزية سعة برنامج مستخدم تبلغ 2 كيلوكلمة و1 كيلوكلمة من ذاكرة البيانات، والتي يتم الحفاظ عليها بواسطة ذاكرة فلاش غير متطايرة ودوائر مكثف احتياطي.

  • ما هي حدود جهد الخط التشغيلي التي يدعمها مصدر طاقة التيار المتردد؟

    تقبل وحدة الطاقة الداخلية نطاق دخل تيار متردد من 85 فولت إلى 264 فولت تيار متردد بتردد 50/60 هرتز وبحمل أقصى قدره 20 فولت أمبير.

  • ماذا يحدث إذا حدث عدم تطابق في فلاش البرنامج الثابت أثناء تحديثات البرمجة؟

    تتوقف وحدة المعالجة المركزية عن تنفيذ برنامج "السلم"، ويضيء مؤشر الخطأ (ERROR LED)، وتُضبط علامات النظام لمنع تنفيذ تعليمات تالفة.

  • ما هو مقياس السلك المحدد لتوصيلات طرف طاقة خط التيار المتردد؟

    استخدم أسلاكاً نحاسية مجدولة بمساحة مقطع عرضي من 0.75 مم مربع إلى 2.0 مم مربع (18 AWG إلى 14 AWG) مع تعرية بطول 6 مم.
