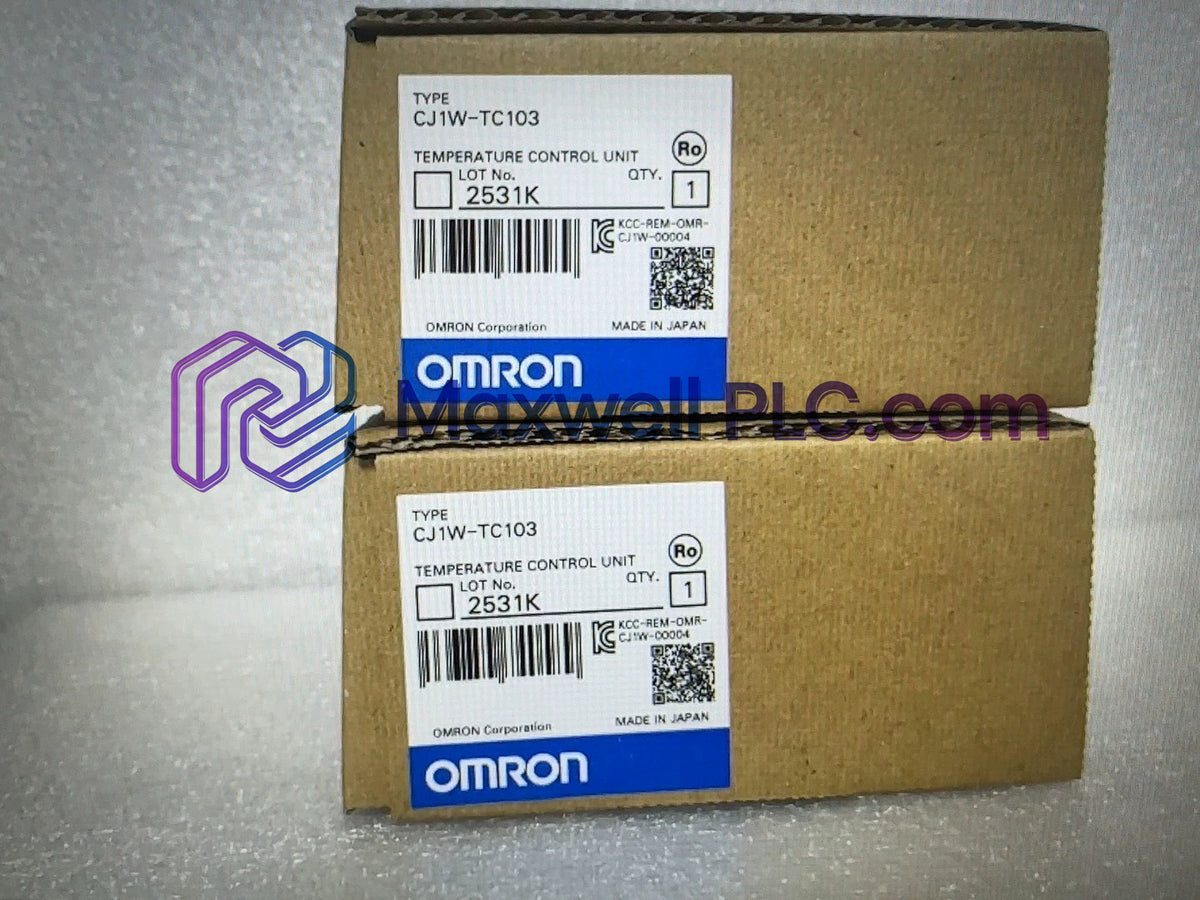

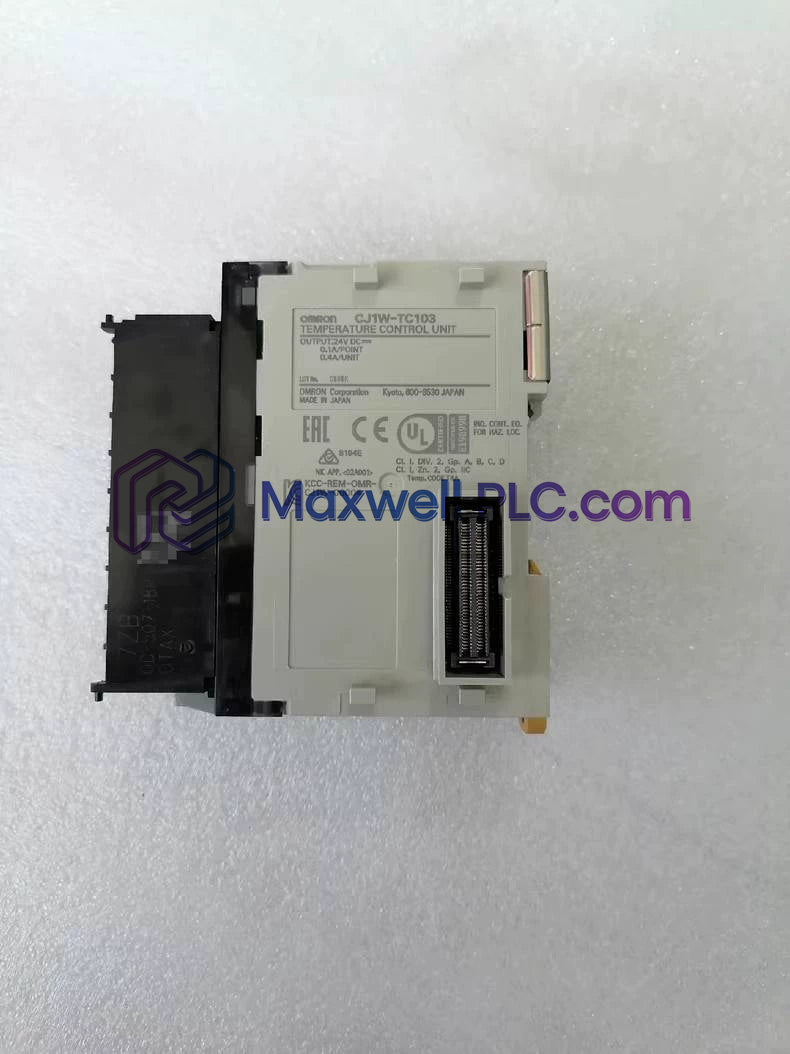

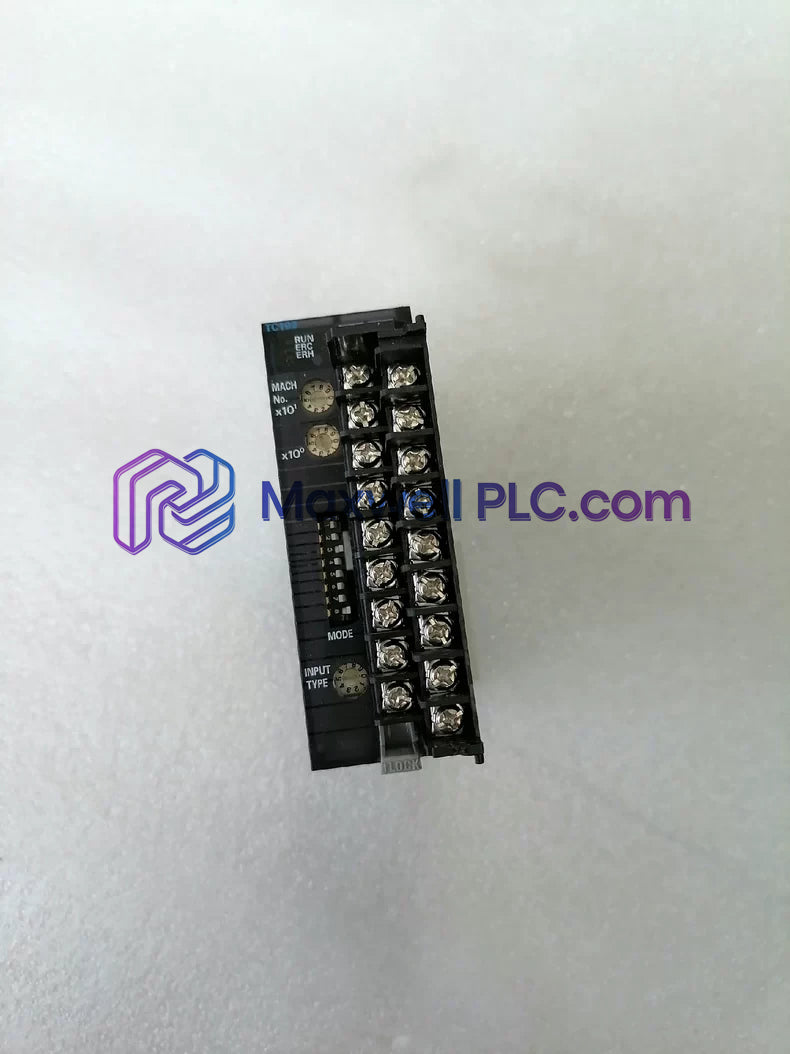

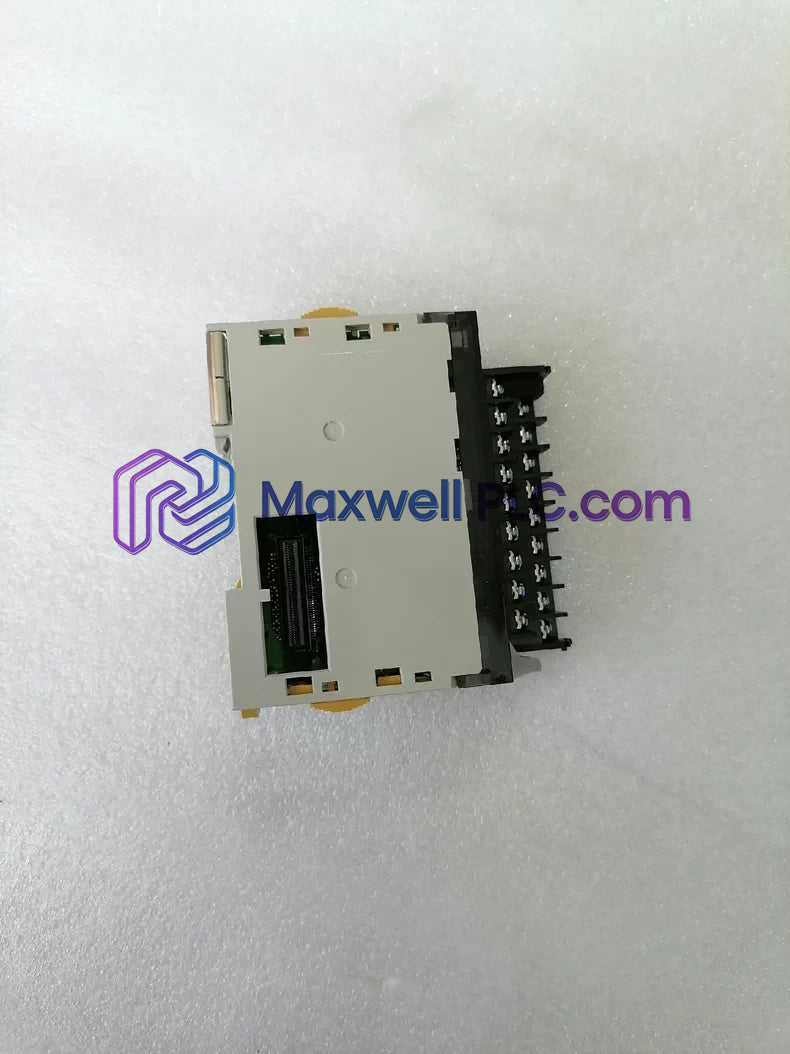

وحدة التحكم في درجة الحرارة CJ1W-TC103 من سلسلة CJ من أومرون
-
الأبعاد: 9.0 × 3.1 × 6.5 سم
-
بلد المنشأ: Japan
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تعمل وحدة Omron CJ1W-TC103، والمُسجلة أيضًا باسم وحدة التحكم في درجة الحرارة CJ1W-TC103، كمكوّن أجهزة مخصص لمعالجة PID الحرارية ذات الحلقة المغلقة واكتساب إشارة المستشعر ضمن أنظمة Omron SYSMAC CJ Series.
تحديد الأجهزة وتخطيط البنية
- النموذج الأساسي: CJ1W-TC103
- الاسم البديل لرقم القطعة: CJ1WTC103
- التصنيف الوظيفي: وحدة التحكم في درجة الحرارة
- توافق البنية: Omron SYSMAC CJ1 / CJ2 Series
البيانات الفنية الميكانيكية والكهربائية
| المعلمة | المواصفات |
|---|---|
| النموذج | CJ1W-TC103 |
| العلامة التجارية | Omron |
| الأصل | اليابان |
| الوزن | 0.15 كجم (5.29 أونصة) |
| أبعاد الشحن | 9.0 × 3.1 × 6.5 سم (العبوة: 15.0 × 10.0 × 8.0 سم) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +55 درجة مئوية |
| استهلاك الطاقة | 0.25 أمبير عند 5 فولت تيار مستمر (1.25 واط كحد أقصى للحمل الداخلي) |
| فئة المنتج | وحدات التحكم / وحدة التحكم في درجة الحرارة |
| رمز HTS | 8543709960 |
| الفئة الفرعية | وحدة الإدخال/الإخراج الخاصة |
سرعة الاتصال باللوحة الخلفية ومحرك المعالجة
تقوم وحدة CJ1W-TC103 بتفريغ حسابات PID المكثفة من بطاقة وحدة المعالجة المركزية الرئيسية عن طريق إجراء التحكم في الحلقة مباشرة على اللوحة. تنتقل تحديثات البيانات عبر ناقلات اللوحة الخلفية الداخلية باستخدام بروتوكولات سرعة الاتصال بالناقل الخلفي المُحسّنة. تستوعب خرائط ذاكرة النظام تلقائيًا ملفات تعريف متعددة الحلقات الموسعة، مما يحافظ على كفاءة قياس كثافة الإدخال/الإخراج مع ضمان توافق فلاش البرامج الثابتة مع وحدات التحكم المضيفة من سلسلة CJ.
محتويات حزمة الوحدة
- 1 × وحدة التحكم في درجة الحرارة Omron CJ1W-TC103
- تغليف واقٍ مضاد للكهرباء الساكنة من المصنع
إجراءات تركيب وتوصيل الأسلاك في الخزانة الميدانية
- آليات التركيب
- قم بتثبيت خطافات التركيب العلوية والسفلية على موصل ناقل CJ-series المجاور وقم بتثبيتها بإحكام على مسار سكة DIN.
- درع سلك المستشعر
- قم بتأريض جميع أسلاك التمديد الخاصة بالمزدوجات الحرارية أو RTD باستخدام كابل محمي ينتهي عند نقطة تأريض واحدة منخفضة المعاوقة داخل العلبة.
- قواعد توجيه الإشارة
- قم بتشغيل مدخلات مستشعر درجة الحرارة عبر قنوات توصيل مخصصة مفصولة ماديًا عن خطوط التيار المتردد عالية الجهد ومخرجات محرك المحرك.
الأسئلة الشائعة حول الدعم الفني
-
ما هي سلسلة ناقلات النظام التي تتصل بها CJ1W-TC103 مباشرة؟
تتصل وحدة التحكم مباشرة بهياكل اللوحة الخلفية Omron SYSMAC CJ1 و CJ2.
-
كيف تقوم الوحدة بتنفيذ حلقات تنظيم درجة الحرارة؟
تقوم البطاقة بتنفيذ خوارزميات تحكم PID مدمجة بشكل مستقل لتقليل تأخيرات فحص تنفيذ وحدة المعالجة المركزية.
-
ما هي الحدود الحرارية التي تنطبق على درجة الحرارة المحيطة للوحة التشغيل؟
يجب الحفاظ على درجات حرارة المحيط التشغيلية للعلبة بين 0 درجة مئوية و +55 درجة مئوية.
-
ما هو الوزن المادي المذكور للوحدة غير المعبأة؟
يبلغ الوزن الصافي للوحدة حوالي 0.15 كجم (5.29 أونصة).
-
هل يُسمح بالتبديل السريع على اللوحة الخلفية أثناء التشغيل النشط؟
يجب فصل طاقة تيار مستمر للوحة الخلفية قبل سحب البطاقة أو وضعها في حامل الرف.
-
كيف يجب حماية أسلاك مستشعر درجة الحرارة التناظرية من الضوضاء؟
استخدم موصلات محمية مزدوجة مجدولة معزولة عن كابلات التبديل عالية التيار داخل قنوات الأسلاك.
-
كيف تقوم البطاقة بتوصيل تحديثات الدورة إلى وحدة المعالجة المركزية الرئيسية للتحكم؟
تتم عمليات نقل البيانات تلقائيًا عبر مناطق تخصيص ذاكرة الإدخال/الإخراج الخاصة المخططة عبر اللوحة الخلفية.
-
ما هو إجراء التأريض المادي الذي يمنع تعويض قياس المستشعر؟
حافظ على تأريض أحادي النقطة على دروع الكابلات لمنع اختلافات جهد حلقة التأريض.
