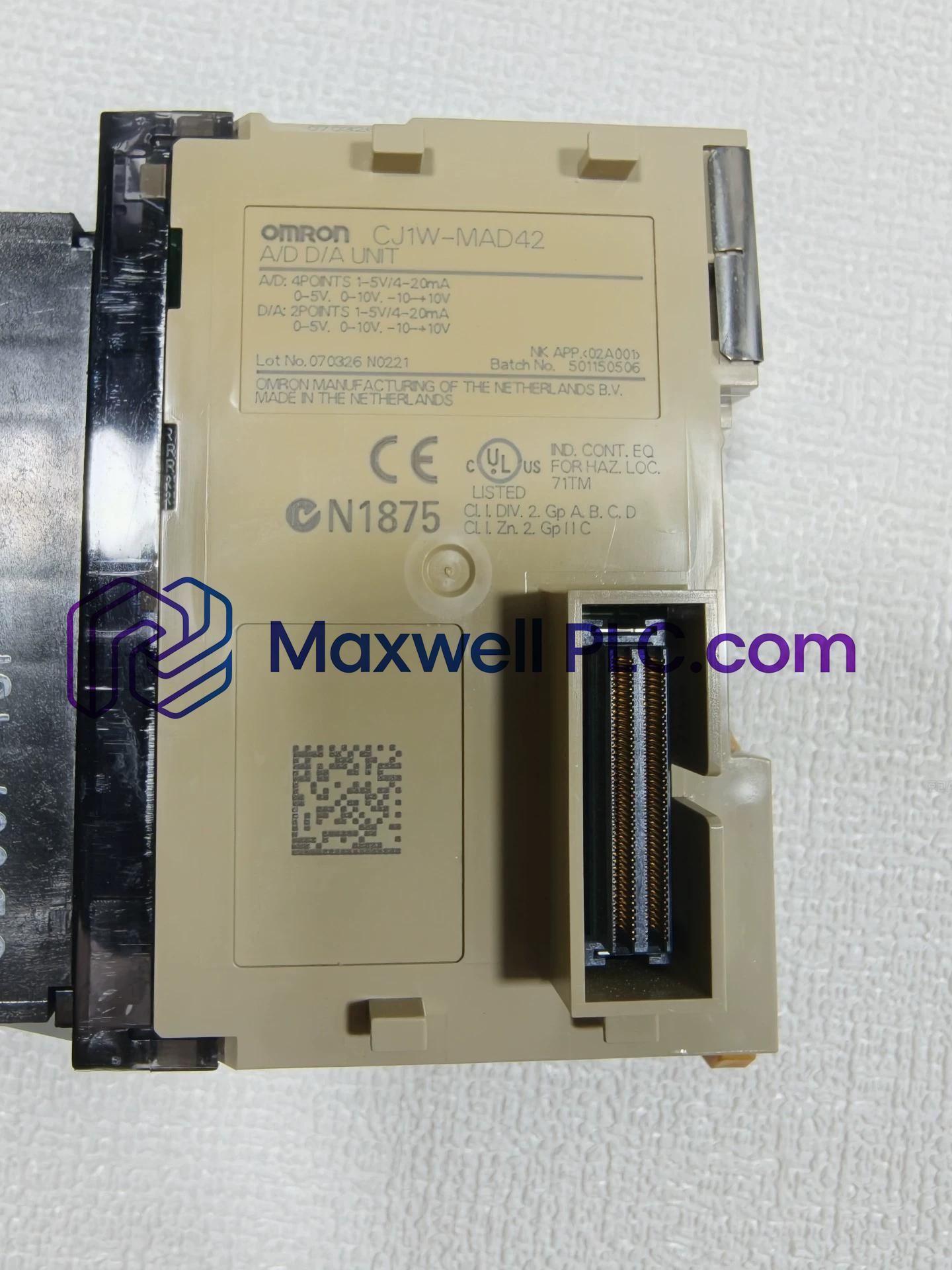

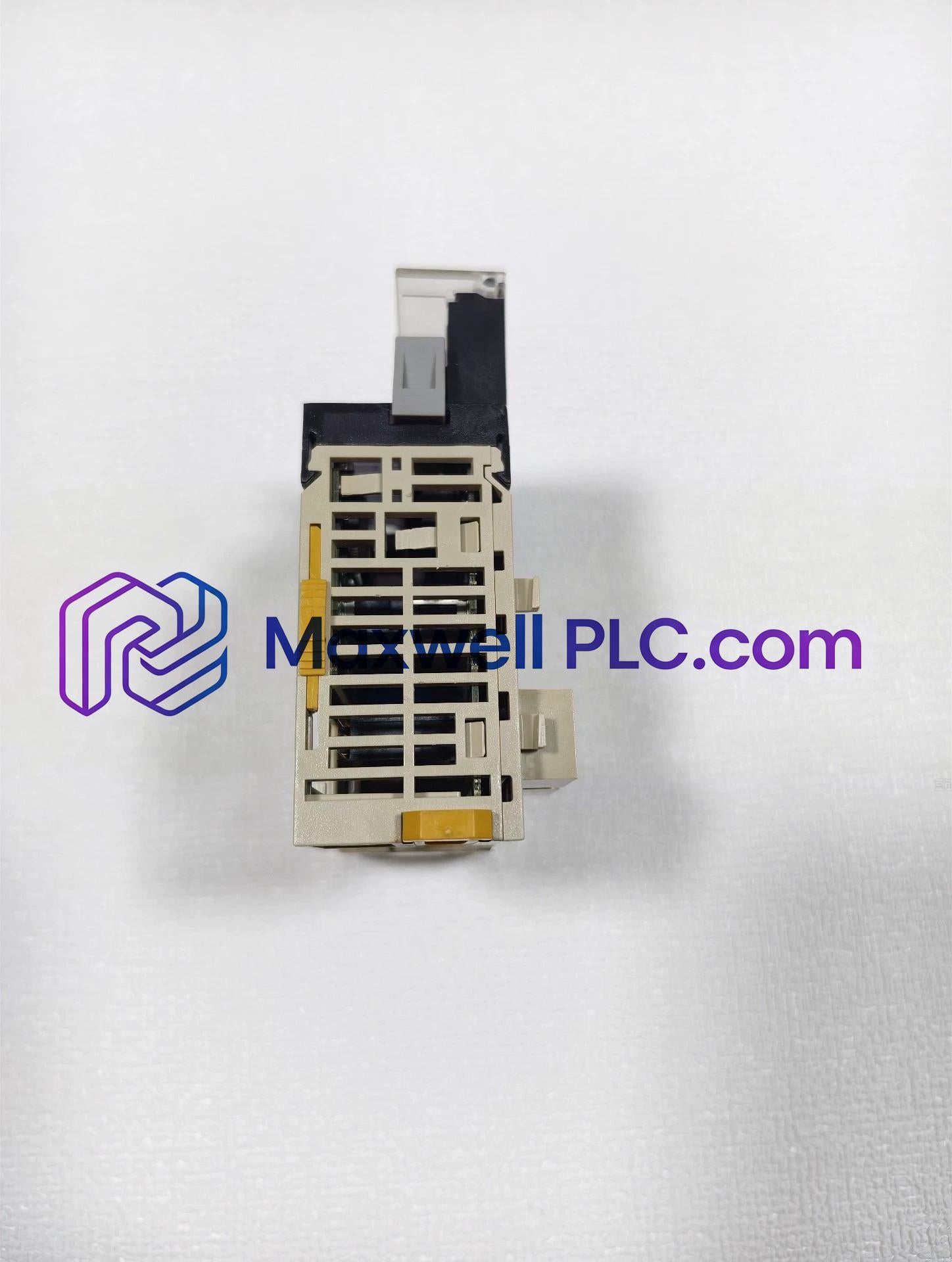

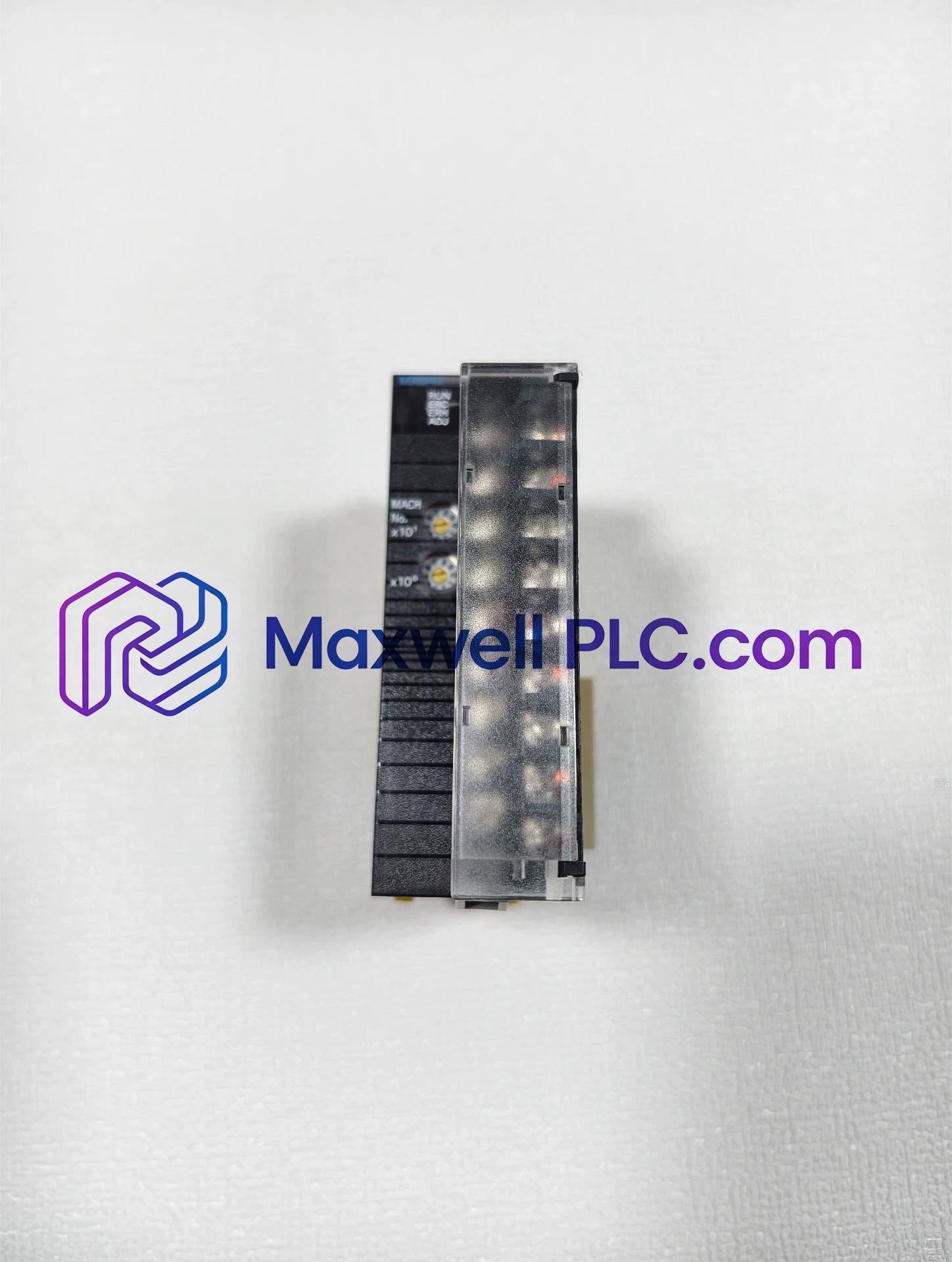

وحدة التناظرية Omron CJ1W-MAD42 | مخزون جديد وأصلي

وحدة الإدخال/الإخراج التناظرية Omron CJ1W-MAD42 سلسلة CJ

Omron

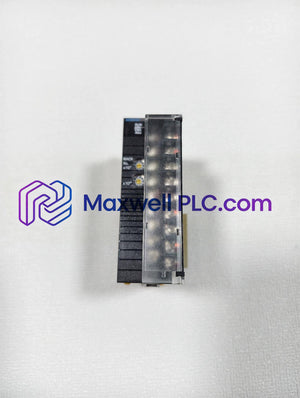

وحدة الإدخال/الإخراج التناظرية Omron CJ1W-MAD42 سلسلة CJ

SKU: CJ1W-MAD42

متوفر في المخزون

الأبعاد: 180 × 130 × 90 مم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أومرون, كل المنتجات, وحدات الإدخال/الإخراج وموزعات الإشارة

العلامات : Analog I/O Modules, Omron CJ Series

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوينه لمعالجة الإشارة التناظرية متعددة القنوات في بنى اللوحة الخلفية لوحدات التحكم المنطقية القابلة للبرمجة من سلسلة CJ، توفر وحدة Omron CJ1W-MAD42 (وحدة الإدخال/الإخراج التناظرية CJ1W-MAD42) تنفيذًا ماديًا/كهربائيًا مباشرًا.

بنية الإشارة وتخطيط القنوات

سعة الإدخال/الإخراج: تجمع بين 4 مدخلات تناظرية و 2 مخرجات تناظرية ضمن عرض وحدة بفتحة واحدة.
نطاقات الإشارة: قابلة للتكوين لكل قناة لـ 1 إلى 5 فولت، 0 إلى 5 فولت، 0 إلى 10 فولت، -10 إلى 10 فولت، و 4 إلى 20 مللي أمبير.
معلمات التحويل: تعمل بدقة قياسية تبلغ 1/4,000 (قابلة للتكوين إلى 1/8,000) وسرعة تحويل تبلغ 1 مللي ثانية/نقطة (قابلة للتكوين إلى 500 ميكروثانية/نقطة).

المواصفات الفنية

المعلمة	المواصفات
الموديل	CJ1W-MAD42
العلامة التجارية	Omron
نوع الوحدة	وحدة إدخال/إخراج تناظرية
السلسلة	CJ Series
تكوين القناة	4 مدخلات، 2 مخرجات
نطاقات الإشارة القابلة للتحديد	1 إلى 5 فولت، 0 إلى 5 فولت، 0 إلى 10 فولت، -10 إلى 10 فولت، 4 إلى 20 مللي أمبير
دقة التحويل	1/4,000 (قابلة للضبط إلى 1/8,000)
سرعة التحويل	1 مللي ثانية/نقطة (قابلة للضبط إلى 500 ميكروثانية/نقطة)
تخصيص وحدة النظام	رقم وحدة واحدة
نوع الطرفية	كتلة طرفية قابلة للإزالة
استهلاك الطاقة	0.58 أمبير عند 5 فولت تيار مستمر (اللوحة الخلفية الداخلية)
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
الوزن	حوالي 0.150 كجم
وزن الشحن	0.2 كجم
أبعاد الشحن	حوالي 180 × 130 × 90 مم

اتصالات اللوحة الخلفية الحتمية

يتم تخطيط تحويل الإشارة التناظرية مباشرة إلى ذاكرة وحدة المعالجة المركزية الداخلية من خلال تراخيص سرعة اتصال ناقل اللوحة الخلفية دون اختناقات زمن انتقال المسح الضوئي. يتيح التنفيذ السريع تحديثات في الوقت الفعلي عبر جميع القنوات المكونة أثناء دورات التحكم النشطة. يضمن تخطيط الذاكرة المستقر وتوافق الفلاش الثابت استقرار التحويل المستمر عبر تكوينات الرفوف المختلفة لسلسلة CJ.

محتويات الحزمة القياسية

1 × وحدة إدخال/إخراج تناظرية Omron CJ1W-MAD42
1 × مجموعة كتلة طرفية قابلة للإزالة
1 × ورقة تعليمات الأجهزة

تعليمات التوصيل والتركيب

تحديد الفتحة: قم بتمرير الوحدة في فتحة وحدة المعالجة المركزية لسلسلة CJ المستهدفة أو رف التوسيع حتى تثبت المزاليج العلوية والسفلية في مكانها.
توصيل الأسلاك الطرفية: قم بتأمين أسلاك المجال باستخدام كابلات مجدولة محمية لمنع ضوضاء الإشارة على مدخلات التناظرية ذات الجهد المنخفض ومخرجات التيار.
تأريض الدرع: قم بتوصيل درع الكابل بأرض وظيفية مخصصة (مقاومة قصوى 100 أوم) عند طرف الوحدة فقط لمنع حلقات التأريض.
تحديد النطاق: قم بضبط مفاتيح DIP للإدخال/الإخراج وكلمات تخصيص ذاكرة وحدة المعالجة المركزية لتتناسب مع نطاقات إشارة أجهزة المجال قبل تشغيل الوحدة.

أسئلة وأجوبة فنية

ما هي نطاقات الجهد والتيار التناظرية التي يمكن ضبطها على القنوات الفردية؟

تدعم كل قناة إدخال وإخراج بشكل مستقل نطاقات من 1 إلى 5 فولت، 0 إلى 5 فولت، 0 إلى 10 فولت، -10 إلى 10 فولت، و 4 إلى 20 مللي أمبير.
ما هي أوضاع الدقة القابلة للتحديد للتحويل التناظري إلى رقمي؟

الدقة الافتراضية هي 1/4,000 من النطاق الكامل، والتي يمكن تهيئتها من خلال إعدادات برامج النظام إلى وضع الدقة العالية 1/8,000.
ما هو معدل تحويل الإشارة لكل قناة في هذه الوحدة؟

وقت التحويل القياسي هو 1 مللي ثانية لكل نقطة، والذي يمكن تسريعه إلى 500 ميكروثانية لكل نقطة عن طريق تعديل إعدادات تكوين الذاكرة.
كم عدد أرقام الوحدات التي تخصصها هذه الوحدة التناظرية على رف النظام؟

تشغل الوحدة رقم وحدة واحدة ضمن مساحة عنوان وحدة الإدخال/الإخراج الخاصة على اللوحة الخلفية لوحدة التحكم المركزية المضيفة.
ما مقدار التيار الذي تسحبه الوحدة من ناقل منطق 5 فولت تيار مستمر؟

تستهلك الأجهزة 0.58 أمبير (580 مللي أمبير) من سكة الطاقة الداخلية للوحة الخلفية 5 فولت تيار مستمر أثناء حالات التشغيل القياسية.
هل يمكن إزالة الكتلة الطرفية دون فصل أسلاك المجال الفردية؟

نعم، الكتلة الطرفية الأمامية قابلة للإزالة بالكامل، مما يسمح باستبدال الوحدة دون تعطيل توصيلات الأسلاك الموجودة.
هل يُسمح بالتبديل السريع لهذه الوحدة أثناء دورات مسح PLC النشطة؟

لا، يجب عزل طاقة اللوحة الخلفية للنظام قبل إزالة أو إدخال الوحدة لتجنب أخطاء الاتصال وتلف الأجهزة.
ما نوع الكابلات المطلوبة للحفاظ على دقة التحويل؟

يجب استخدام كابلات مجدولة محمية لجميع الإشارات التناظرية لمنع تداخل الضوضاء الكهربائية من التأثير على الدقة.
