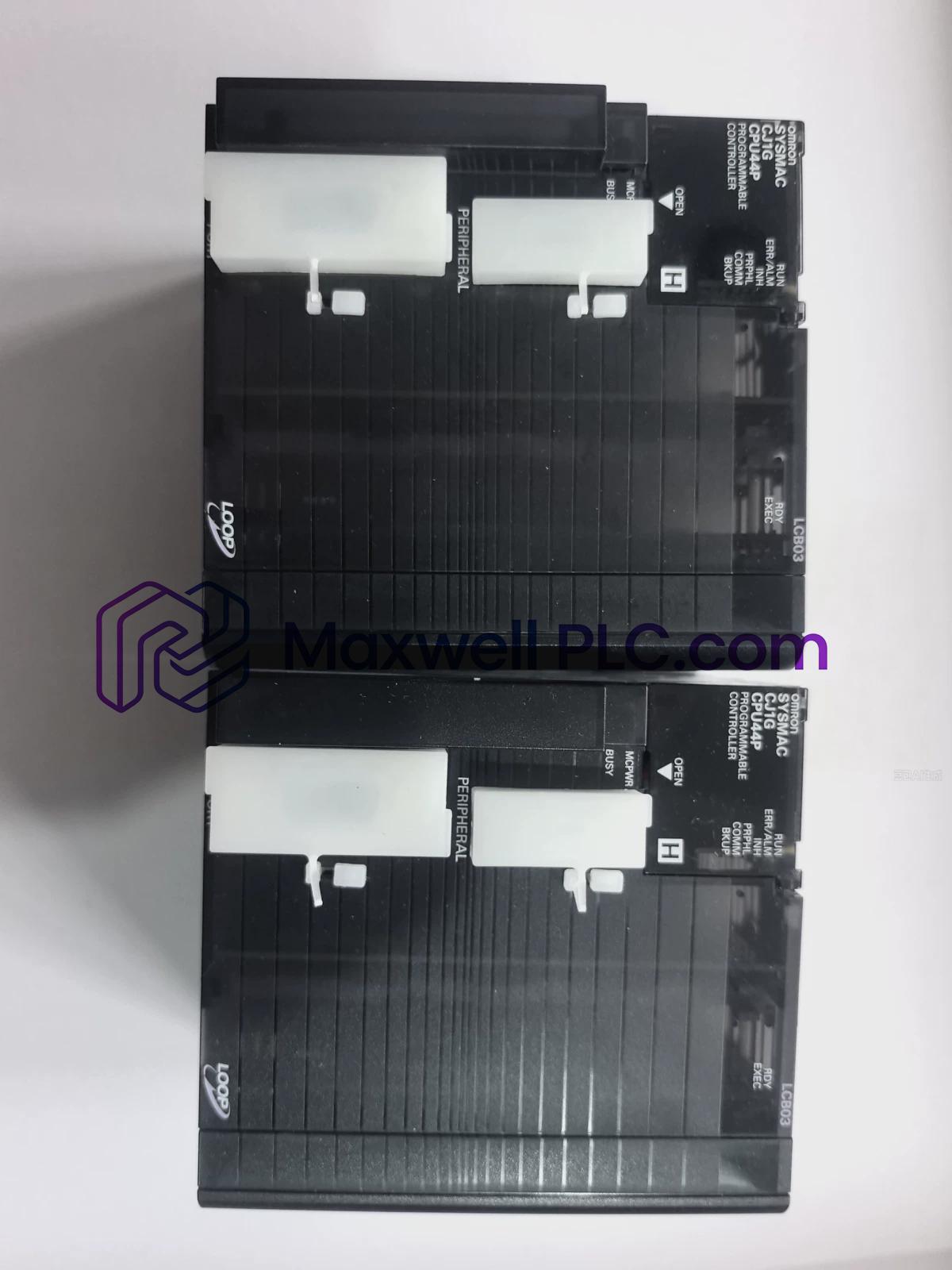

تم تكوين وحدة Omron CJ1G-CPU44P (وحدة معالجة مركزية للتحكم في الحلقات CJ1G-CPU44P) لمعالجة التسلسلات عالية السرعة وتنفيذ حلقات PID التناظرية في أنظمة Omron CJ1 للأتمتة، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.

بنية المعالجة وتخصيص المحرك

تدمج وحدة CJ1G-CPU44P معالجًا مساعدًا مخصصًا لحلقة العملية جنبًا إلى جنب مع محرك تنفيذ السلم الأساسي ضمن عامل الشكل القياسي أحادي الفتحة لسلسلة CJ. يشير التعيين "CJ1G" إلى طبقة معالجة اللوحة الخلفية عالية السرعة، بينما تشير اللاحقة "P" إلى قدرات وحدة التحكم في العمليات المدمجة التي تشغل ما يصل إلى 300 كتلة وظيفية. يوفر تكوين الذاكرة "44" ذاكرة تسلسل بسعة 30 خطوة وذاكرة بيانات النظام بسعة 64 كيلو كلمة (DM: 32 كيلو كلمة، EM: 32 كيلو كلمة × بنك واحد)، مما يتيح التحكم في ما يصل إلى 1280 نقطة إدخال/إخراج محلية عبر تجميعات اللوحة الخلفية الموسعة.

حدود تشغيل الأجهزة

تنفيذ الناقل الحتمي وتعيين البرامج الثابتة

يحتفظ المعالج بالتحديثات الدورية المتزامنة عبر إطار عمل سرعة اتصالات ناقل اللوحة الخلفية الداخلية من سلسلة CJ. يعمل المعالج المساعد مع توافق كامل للبرامج الثابتة لـ CX-Process وCX-Programmer، ويتعامل مع حسابات التغذية الراجعة التناظرية المستمرة بينما يدير في الوقت نفسه تسليم الحزم عبر شبكات EtherNet/IP الحتمية دون زيادة وقت دورة فحص التسلسل.

مكونات التوريد من المصنع

• 1 × وحدة معالجة Omron CJ1G-CPU44P
• 1 × مجموعة غطاء حماية طرف واجهة الناقل
• 1 × كتيب إعداد الأجهزة

تجميع الحقل وقواعد التأريض الكهربائي

• تركيب الخزانة والتباعد الحراري

  قم بتثبيت الوحدة على سكة DIN قياسية مقاس 35 ملم داخل حاوية لوحة واقية. قم بتأمين الحدود النهائية بألواح طرفية ميكانيكية لمنع الحركة المحورية على طول السكة. حافظ على خلوص لا يقل عن 50 ملم فوق وتحت الغلاف لتيار الهواء غير المساعد.

• تأريض وتخطيط كابلات الحقل

  قم بتوصيل طرف التأريض الوظيفي (FE) في وحدة إمداد الطاقة المجاورة بقضيب نحاسي أرضي معزول بمقاومة تقل عن 100 أوم. حافظ على أسلاك أجهزة الحلقة التناظرية موجهة في مواسير معدنية مؤرضة منفصلة بعيدًا عن أسلاك التيار الكهربائي المتردد 230 فولت وكابلات خرج المحرك.

الدعم الميداني الكهربائي والميكانيكي

• ما هو متطلب طاقة ناقل 5 فولت تيار مستمر لوحدة CJ1G-CPU44P؟

  تسحب الوحدة 0.95 أمبير من خط طاقة اللوحة الخلفية الداخلية بجهد 5 فولت تيار مستمر الذي توفره مباشرة وحدة الطاقة من سلسلة CJ المجاورة.

• هل يمكن تبديل وحدة المعالجة المركزية للتحكم في الحلقات هذه أثناء عمليات النظام النشطة؟

  لا، لا يدعم التوصيل أو الإزالة أثناء التشغيل. يجب فصل طاقة التشغيل عن وحدة إمداد طاقة النظام قبل الصيانة.

• ما هي أقصى سعة إدخال/إخراج محلية يمكن معالجتها بواسطة هذا الإصدار من الأجهزة؟

  تتعامل وحدة المعالجة المركزية مباشرة مع ما يصل إلى 1280 نقطة إدخال/إخراج رقمية وتناظرية محلية عبر رف وحدة المعالجة المركزية ورفوف التوسيع المتصلة من سلسلة CJ.

• كم عدد كتل وظائف العملية التي يمكن تنفيذها بواسطة محرك العملية الداخلي؟

  يعالج المعالج المساعد الداخلي ما يصل إلى 300 كتلة وظائف متزامنة لحلقات PID، والروتينات المتتالية، وتحويل الإشارات.

• ما هو تخصيص ذاكرة بيانات المستخدم الداخلية؟

  تحتوي الوحدة على 64 كيلو كلمة إجمالاً، مرتبة على أنها 32 كيلو كلمة من سجلات DM القياسية و 32 كيلو كلمة من سجلات EM عبر بنك واحد.

• كيف تحافظ الوحدة على منطق البرنامج وسجلات الذاكرة أثناء فقدان الإمداد؟

  تعمل بطارية ليثيوم مدمجة على تشغيل ذاكرة الوصول العشوائي الداخلية وساعة النظام وسجلات DM غير المتطايرة أثناء فقدان طاقة النظام بالكامل.

• ما هي المنافذ المادية المتاحة لتنزيل المنطق واتصال البرامج الثابتة؟

  تتم عمليات نقل منطق النظام عبر المنفذ الطرفي المدمج، أو لوحة اتصالات تسلسلية اختيارية، أو عبر فتحة بطاقة CompactFlash الأمامية.

• ما هي الحدود البيئية المحيطة التي تنطبق على التشغيل المستمر للوحة؟

  تعمل الوحدة بشكل موثوق ضمن درجات حرارة محيطة من 0 إلى 55 درجة مئوية ومستويات رطوبة نسبية من 10% إلى 90% غير مكثفة.
