نظرة عامة على المنتج

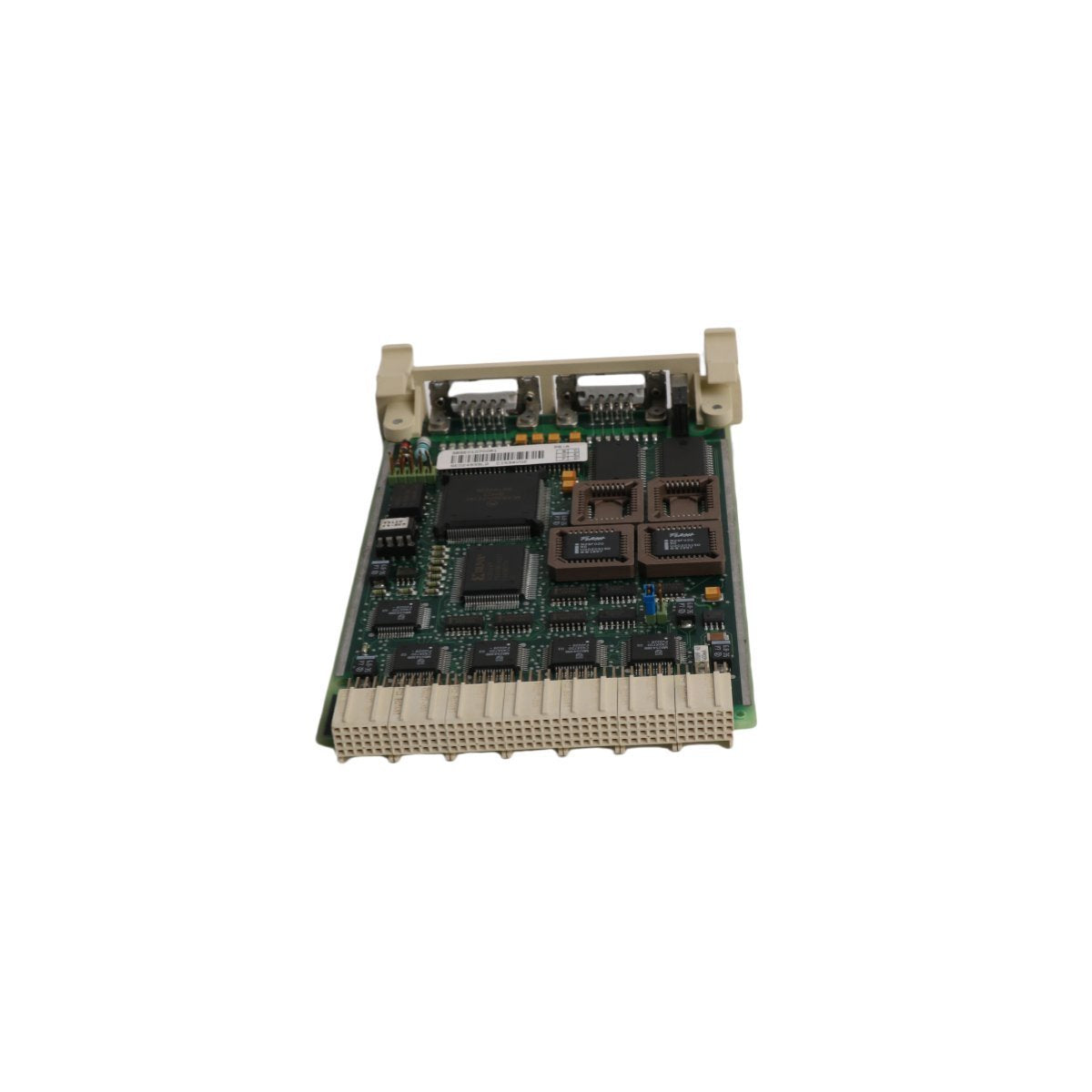

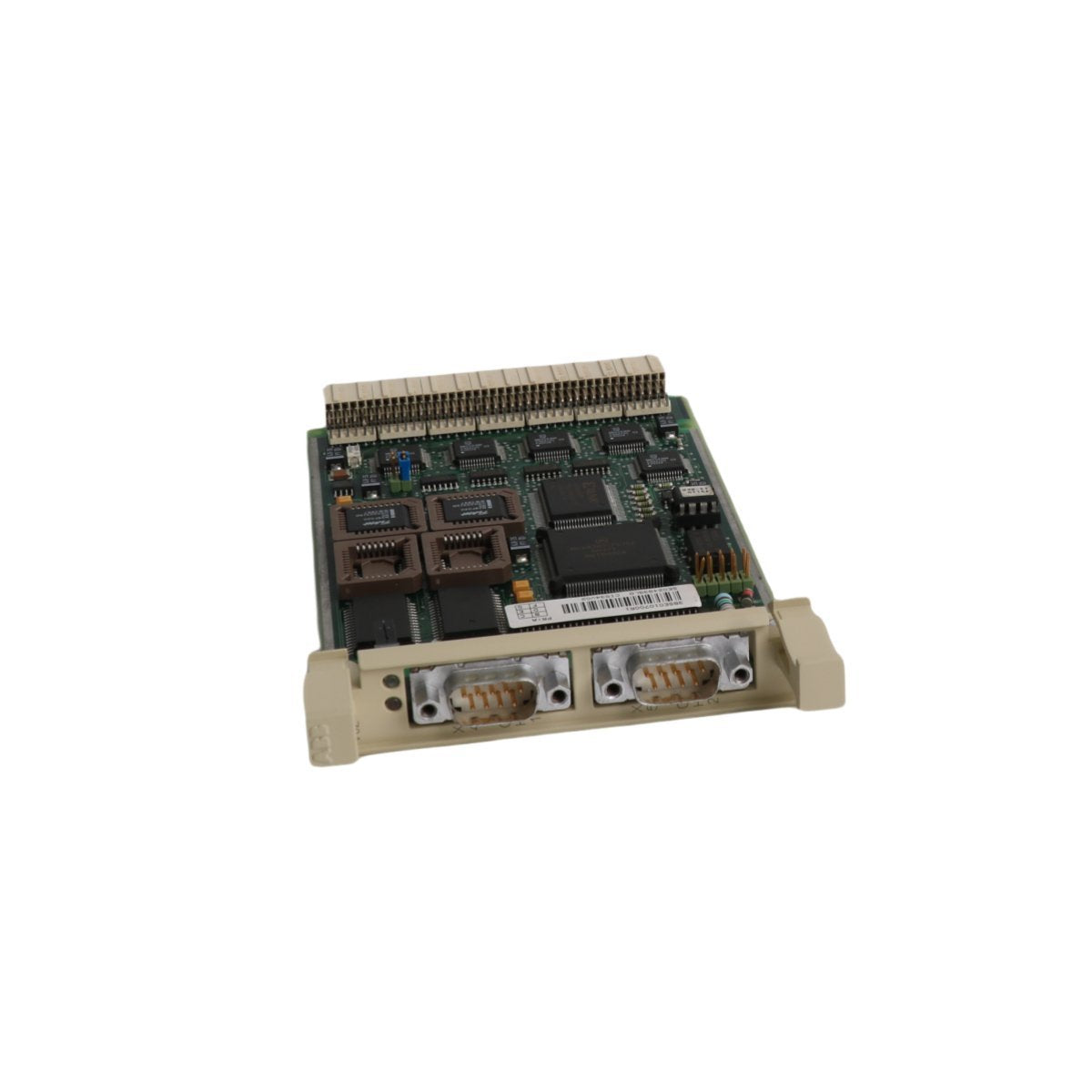

وحدة ABB CI534V02، المعرفة بالرقم 3BSE010700R1، هي وحدة فرعية لاتصال MODBUS عالية الأداء مصممة للتكامل السلس ضمن بنى AC500 ونظام التحكم الموزع (DCS) المرتبط. تعمل هذه الوحدة البينية كجسر حيوي، مما يتيح لوحدات التحكم اللامركزية التواصل مع مجموعة واسعة من الأجهزة الميدانية، بما في ذلك المحركات، والمستشعرات، ووحدات التحكم المنطقية القابلة للبرمجة (PLCs) من جهات خارجية. من خلال تفريغ مهام الاتصال من المعالج الرئيسي، تضمن CI534V02 تبادل البيانات عالي السرعة ومعالجة الإشارات المحددة. تصميمها المدمج، القابل للتوصيل، مصمم للموثوقية الصناعية، مما يوفر بوابة مستقرة للمراقبة في الوقت الفعلي ومزامنة العمليات المعقدة في بيئات الأتمتة متعددة البائعين.

المعلمات والمقاييس الأساسية للأجهزة

• تسمية الوحدة وحدة فرعية لاتصال MODBUS RTU

• معرف النموذج CI534V02

• الرقم المرجعي للجزء 3BSE010700R1

• سلسلة المنتجات AC500 / DCS

• دعم البروتوكولات MODBUS RTU (وظيفة السيد/العبد)

• معدل نقل البيانات مزامنة تسلسلية عالية السرعة

• التشخيص مراقبة متكاملة للحالة والأخطاء في الوقت الفعلي

• كتلة الوحدة 0.1 كجم

• الأبعاد الفيزيائية 2.2 سم × 17 سم × 10.1 سم

• أصل التصنيع السويد

• الرمز التعريفي الجمركي (HS) 8537101190

النشر الصناعي واستخدام النظام

تُعد CI534V02 عنصراً أساسياً في قطاعات إدارة الطاقة، ومعالجة المياه، وأتمتة المصانع حيث تكون الشبكات متعددة الأجهزة ضرورية. داخل رف تحكم AC500، تُستخدم هذه الوحدة الفرعية عادةً لربط وحدة المعالجة المركزية المركزية بمحركات السرعة المتغيرة (VSDs) البعيدة أو عدادات الطاقة عبر روابط MODBUS التسلسلية. يسمح ملفها النحيف الذي يبلغ 2.2 سم للمهندسين بتوسيع قدرات الاتصال لخزانة التحكم دون زيادة حجمها الفعلي. لأنها مبنية وفقاً للمعايير الصناعية السويدية، توفر 3BSE010700R1 مناعة فائقة للضوضاء وأداءً مستقراً في البيئات ذات التداخل الكهرومغناطيسي العالي (EMI). من خلال تسهيل تدفق البيانات الشفاف بين مستوى الحقل وبوابات موجهات إيثرنت الإشرافية، فإنها تتيح تحكماً تشغيلياً دقيقاً واكتساب بيانات شاملة للصيانة التنبؤية.

الأسئلة الشائعة

س: هل يمكن لوحدة CI534V02 أن تعمل كوحدة MODBUS رئيسية (Master) وتابعة (Slave)؟

ج: نعم، تم تصميم CI534V02 لتحقيق المرونة. اعتماداً على تهيئة البرنامج ضمن مجموعة أدوات هندسة ABB، يمكنها إما استقصاء البيانات من الأجهزة الخارجية كوحدة رئيسية أو الاستجابة لطلبات من نظام إشرافي كوحدة تابعة.

س: هل CI534V02 3BSE010700R1 متوافقة مع جميع وحدات المعالجة المركزية AC500؟

ج: هذه الوحدة الفرعية متوافقة مع وحدات المعالجة المركزية AC500 القياسية التي تحتوي على فتحات الوحدات الفرعية المناسبة. يجب عليك التحقق من إصدار البرنامج الثابت المحدد لوحدة التحكم الخاصة بك لضمان الدعم الكامل لبرنامج التشغيل لوحدة CI534V02.

س: كيف تتعامل هذه الوحدة مع تداخل الخطوط التسلسلية في التشغيل لمسافات طويلة؟

ج: تستخدم CI534V02 معايير اتصال تسلسلي متوازنة، والتي، عند دمجها مع كابلات زوج ملتف محمية عالية الجودة، توفر مقاومة كبيرة للتداخل الكهرومغناطيسي على مسافات الكابلات الصناعية الطويلة.

س: ما هي أدوات التشخيص المتاحة لاستكشاف أخطاء مهلات MODBUS؟

ج: توفر الوحدة مؤشرات LED لحالة الأجهزة لنشاط الإرسال (TX) والاستقبال (RX). بالإضافة إلى ذلك، يوفر برنامج التحكم من ABB رموز أخطاء مفصلة وعدادات اتصال للمساعدة في تحديد أخطاء الأسلاك أو عدم تطابق العناوين.

س: هل تتطلب هذه الوحدة مصدر طاقة خارجي؟

ج: لا، تسحب CI534V02 عادةً طاقتها التشغيلية المطلوبة مباشرةً من الناقل الداخلي لوحدة المعالجة المركزية المضيفة أو قاعدة الطرف الذي يتم إدخالها فيه، مما يبسط توصيلات الخزانة.
