نظرة عامة على المنتج

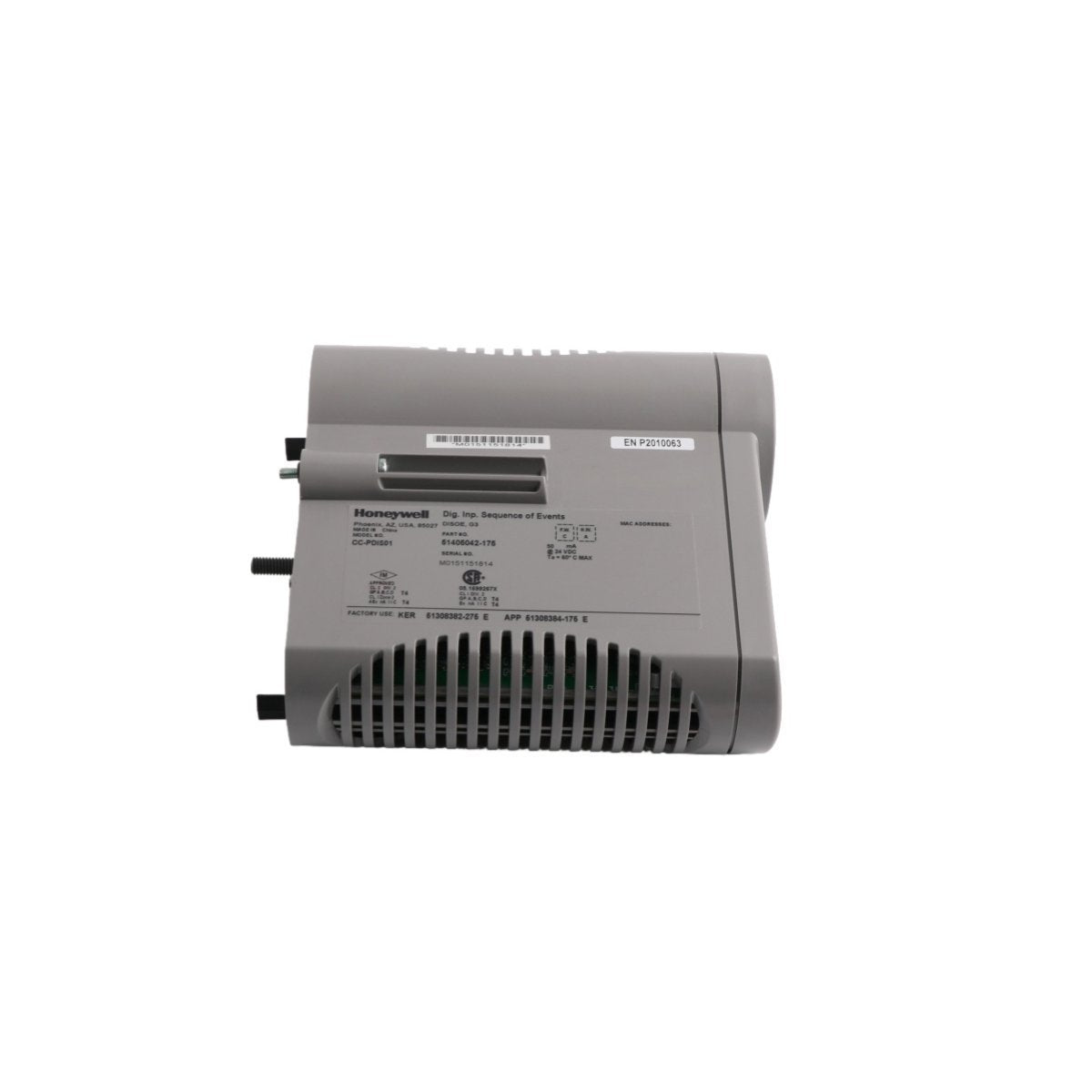

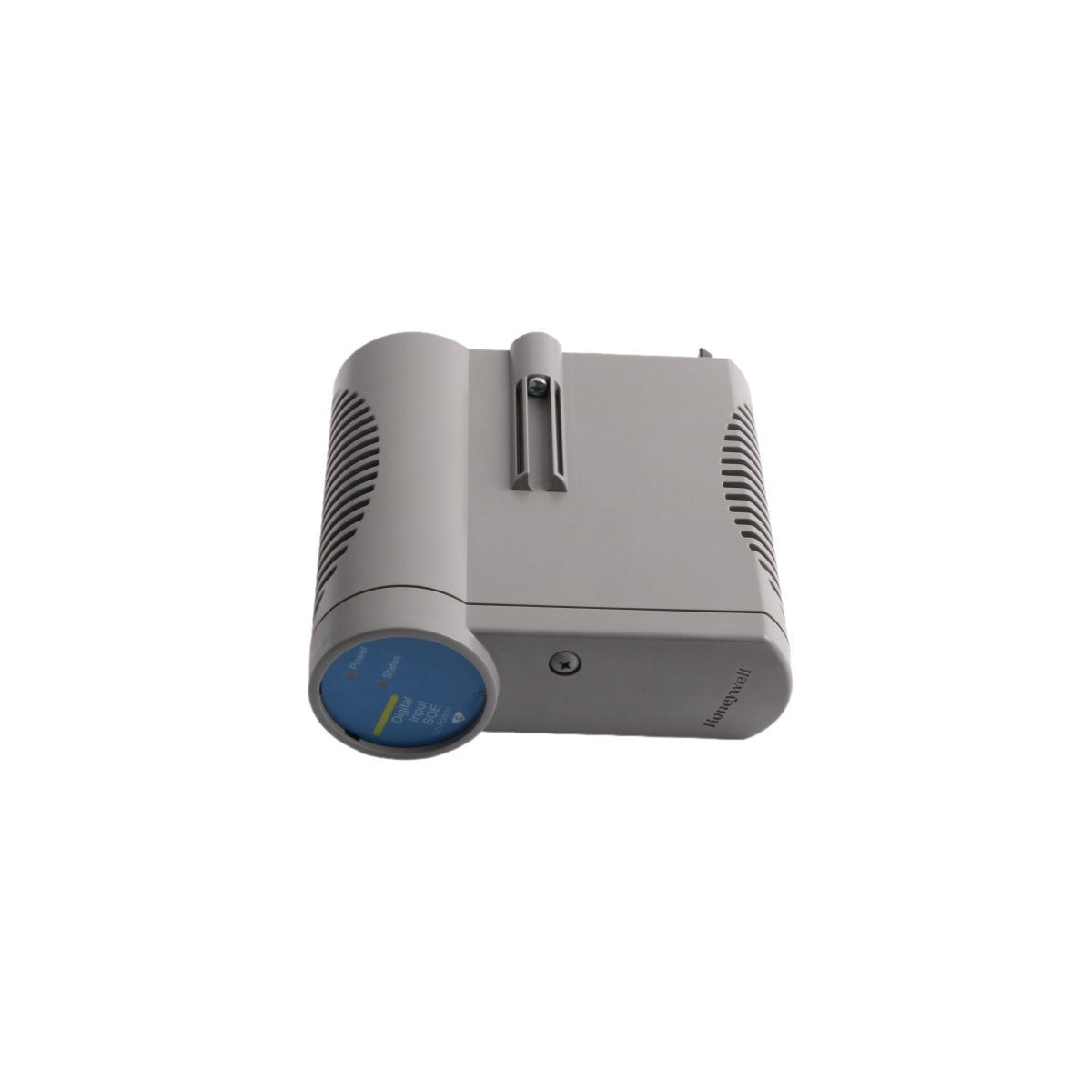

وحدة Honeywell CC-PDIS01 (رقم الجزء 51405042-176) هي وحدة إدخال رقمية عالية الأداء ذات 32 قناة مصممة لمنصات أجهزة Safety Manager و Experion PKS Series C. تم تصميم هذه الوحدة لاكتساب الإشارات الحيوية للمهام، وتحول إشارات الحقل 24VDC إلى بيانات رقمية دقيقة لوحدة التحكم. أبرز قدراتها هي تسجيل تسلسل الأحداث (SOE) فائق الدقة، والذي يلتقط انتقالات الإشارة بدقة 1 مللي ثانية، مما يسمح بتحليل مفصل بعد الحدث في البيئات الصناعية المعقدة.

تم تصميم هذه الوحدة للعمليات الآمنة من الفشل، حيث توفر طاقة حقل غير مسببة للاشتعال وعزل جلفاني لحماية اللوحة الخلفية للنظام. وتتفوق في تطبيقات السلامة الحرجة من خلال توفير أوضاع مسح متعددة لتحقيق التوازن بين السرعة وعمق التشخيص. مع الكشف المتكامل عن الأسلاك المفتوحة وطاقة الإثارة المدمجة، تبسط CC-PDIS01 توصيل الأسلاك الميدانية مع زيادة موثوقية بيانات المتغير المعالج (PV) إلى أقصى حد.

الخصائص التقنية وأنماط التشغيل

تتميز CC-PDIS01 ببنية المسح التكيفية، مما يسمح للمهندسين بتكييف أداء الوحدة مع متطلبات العملية المحددة:

• الوضع العادي (Normal Mode): يتميز بدورة مسح PV مدتها 20 مللي ثانية مصحوبة بتشخيصات شاملة، بما في ذلك الكشف عن الأسلاك المفتوحة لتحديد أخطاء الأسلاك الميدانية.

• وضع تسلسل الأحداث (SOE Mode): مُحسّن للبيانات الجنائية، يوفر دقة 1 مللي ثانية لختم الوقت لتغيرات الحالة المنفصلة.

• وضع الكمون المنخفض (Low Latency Mode): يوفر مسح PV سريعًا يبلغ 5 مللي ثانية، مثالي للترابط عالي السرعة وحلقات التحكم سريعة المفعول.

الميزات التقنية الرئيسية

• كثافة القنوات العالية: تدعم 32 قناة إدخال رقمية مستقلة في عامل شكل Series C واحد لتحقيق أقصى استفادة من مساحة الخزانة.

• طاقة حقل متكاملة: تشتمل على طاقة إثارة مدمجة، والتي توفر طاقة غير مسببة للاشتعال لجهات الاتصال الميدانية وتلغي الحاجة إلى مصادر طاقة ترتيب خارجية.

• تشخيصات قوية: يراقب باستمرار أسلاك الحقل بحثًا عن الدوائر المفتوحة؛ إذا تم اكتشاف خطأ، فإن الوحدة تبطل PV القناة المتأثرة لمنع إجراءات التحكم الخطرة.

• إدارة طاقة مرنة: تدعم كلاً من اختيار طاقة الحقل الداخلية والخارجية، مما يسمح بالتكيف السهل مع مخططات طاقة أدوات الحقل المختلفة.

• عزل جلفاني: يضمن سلامة فائقة ومناعة ضد الضوضاء عن طريق عزل الإشارات من جانب الحقل كهربائيًا عن منطق النظام.

• تكرار اختياري: يمكن تكوينها في زوج متكرر لضمان اكتساب الإشارة دون انقطاع في أنظمة السلامة عالية التوفر.

المواصفات الفنية

• الشركة المصنعة: Honeywell

• تعريف الطراز: CC-PDIS01

• رقم الجزء: 51405042-176

• نوع الوحدة: إدخال رقمي عالي الكثافة (32 نقطة)

• جهد التشغيل: 18 إلى 30 VDC

• عتبة الإحساس بالتشغيل (ON Sense Threshold): >13 VDC أو >3 مللي أمبير

• عتبة الإحساس بالإيقاف (OFF Sense Threshold): <5 VDC أو <1.2 مللي أمبير

• دقة SOE: 1 مللي ثانية

• العزل: عزل جلفاني متضمن

• طاقة الحقل: غير مسببة للاشتعال، إثارة مدمجة

• الوزن: 0.36 كجم (صافي) / 0.4 كجم (شحن)

• الأبعاد: 24 × 18.8 × 6.5 سم

• أصل المنتج: الولايات المتحدة الأمريكية

مجالات التطبيق الصناعي

• أنظمة الأمان المجهزة (SIS): تعمل كواجهة إدخال لأنظمة إيقاف التشغيل في حالات الطوارئ (ESD) وأنظمة الحرائق والغاز (F&G).

• تسجيل تسلسل الأحداث: تتبع الترتيب الدقيق للأعطال في محطات الطاقة والمصافي لتحديد أسباب الأعطال الجذرية.

• التشابك عالي السرعة: إدارة منطق السلامة سريع المفعول في المفاعلات الكيميائية والأوعية المضغوطة.

• مراقبة المناطق الخطرة: استخدام طاقة الحقل غير المسببة للاشتعال لمراقبة جهات الاتصال الموجودة في بيئات الفئة الأولى، القسم 2.
